ОГКф-18,0 Опоры граненые конические несиловые фланцевые

Версия для печати

Область применения: для установки приборов освещения с подводом питания кабельной линией выполненной под землей

Артикул производителя: ОГКф-18,0
Верхний диаметр (мм): 100
Вес (кг): 487
Высота (м): 18
Количество крепежных отверстий: 4
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Несиловая
Нижний диаметр (мм): 365
Подвод кабеля: Подземный
Размер фланца (мм): 495
Способ установки: Фланцевая
Тип опоры: НФГ
Форма ствола опоры: Граненая

В наличии

Цена: от 141 961 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.

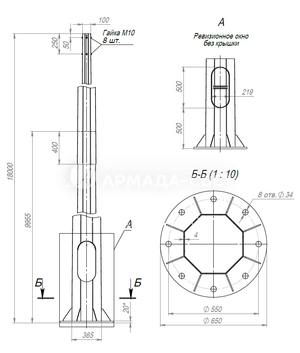

Габаритные размеры

Таблица модификаций опоры ОГКф

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d,мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок	Нагрузки на фундамент
Тип	М, т*м	Н, м	D1, мм	D2, мм	А/B, мм	d,мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок		N, т	Q, т
ОГКф-18-ц	141 961 ₽	18	365	100	495/420	30	8	207	К110	487	ЗДФ-0,325-3,0 (Д495-420-8х30)	7,43	0,54	0,82
ОГКф-18-ц+по	141 961 ₽	18	365	100	495/420	30	8	207	К110	487	ЗДФ-0,325-3,0 (Д495-420-8х30)	7,43	0,54	0,82
