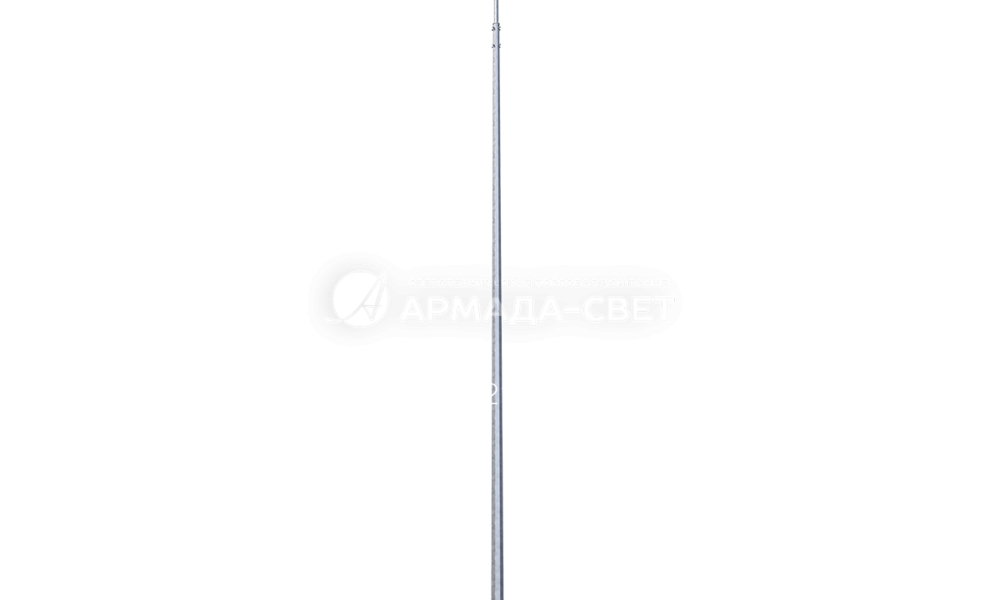

ОГКф Опоры граненые конические несиловые фланцевые

Версия для печати

Область применения: для установки приборов освещения с подводом питания кабельной линией выполненной под землей

Назначение опоры: Несиловая
Высота (м): 3-20
Вес (кг): 22-590
Тип опоры: НФГ
Верхний диаметр (мм): 69-150
Форма ствола опоры: Граненая
Нижний диаметр (мм): 96-395
Способ установки: Фланцевая
Материал: Лиcтoвoй пpoкaт
Подвод кабеля: Подземный
Количество светильников на опоре (шт): 1
Количество крепежных отверстий: 4
Артикул производителя: ОГКф

В наличии

Цена: от 6 413 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.

Назначение

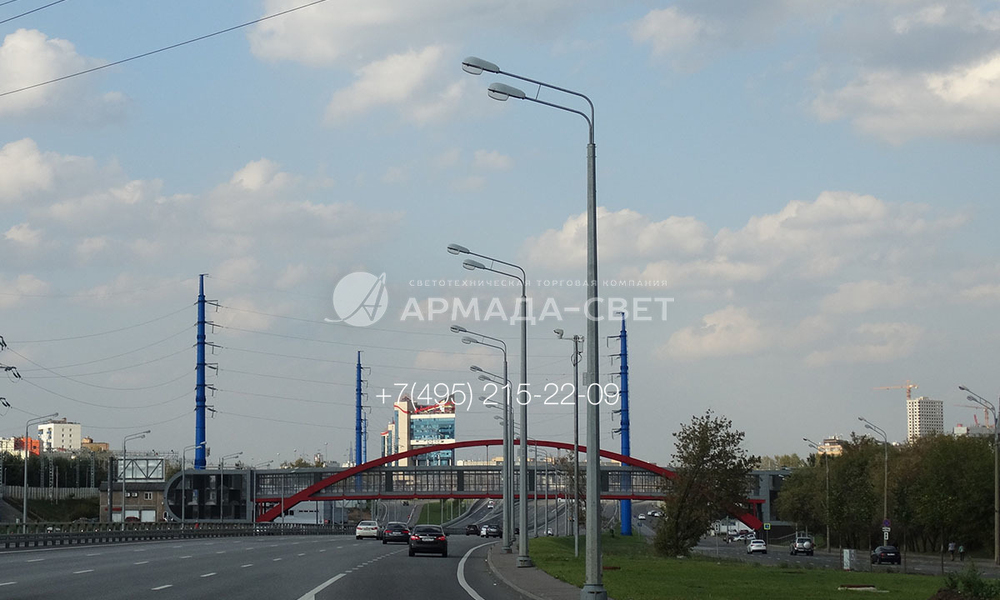

Несиловые граненые опоры наружного освещения предназначены для установки приборов освещения с подводом питания кабельной линией выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства.

Конструкция опоры

Ствол граненой опоры выполнен из листового металла методом последовательной гибки. На опоры ОГКф в зависимости от высоты и кронштейна могут устанавливаться светильники венчающего или консольного типов. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с аналогами. Многогранное сечение ствола опоры накладывает ограничения на применение декоративных кронштейнов.

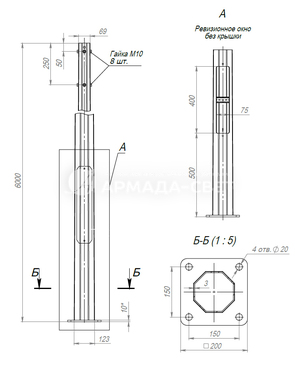

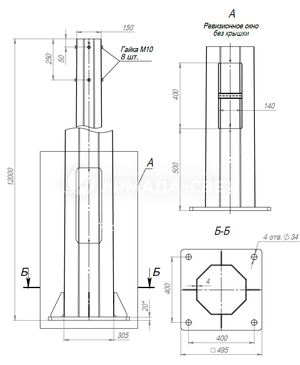

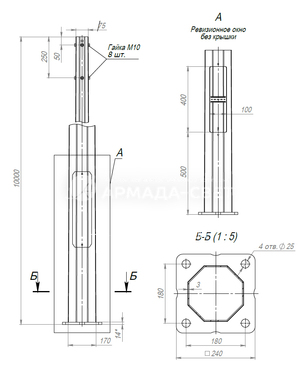

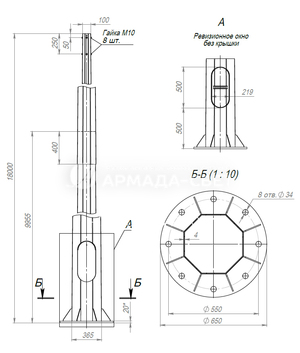

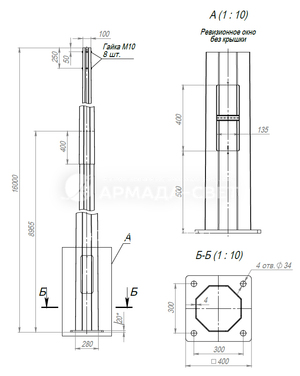

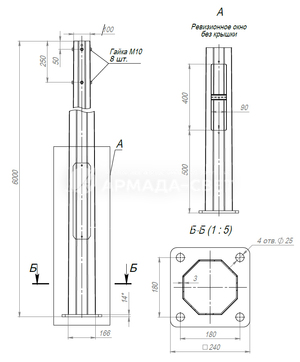

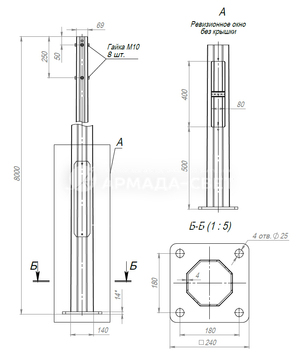

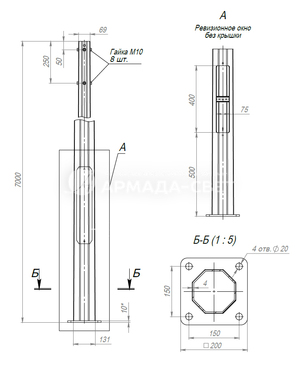

Габаритные размеры

Таблица модификаций опоры ОГКф

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d,мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Нагрузки на фундамент
Тип	М, т*м	Н, м	D1, мм	D2, мм	А/B, мм	d,мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг		N, т	Q, т

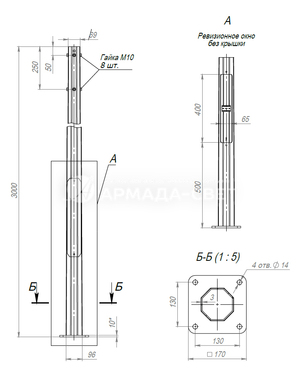

ОГКф-3	6 413 ₽	3	96	69	170/130	14	4	65	К80	22	0,23	0,07	0,1

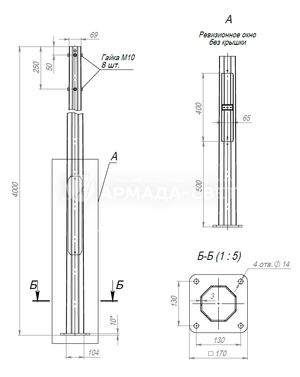

ОГКф-4	8 745 ₽	4	104	69	170/130	14	4	65	К80	30	0,3	0,08	0,13

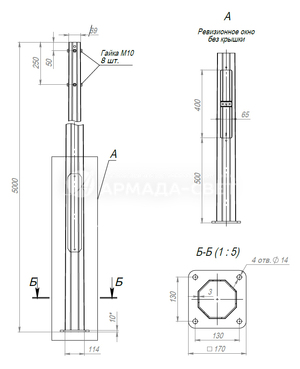

ОГКф-5	11 369 ₽	5	114	69	170/130	14	4	65	К80	39	0,32	0,09	0,13
ОГКф-6	14 284 ₽	6	123	69	200/150	20	4	75	К80	49	0,38	0,1	0,12
ОГКф-6(2)	14 284 ₽	6	123	69	200/150	20	4	75	К80	49	0,38	0,1	0,12
ОГКф-7	22 154 ₽	7	131	69	200/150	25	4	75	К80	76	0,89	0,13	0,25

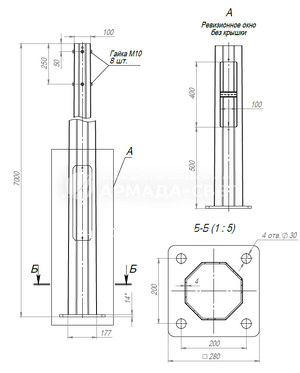

ОГКф-7(2)	22 154 ₽	7	131	69	200/150	25	4	75	К80	76	0,89	0,13	0,25

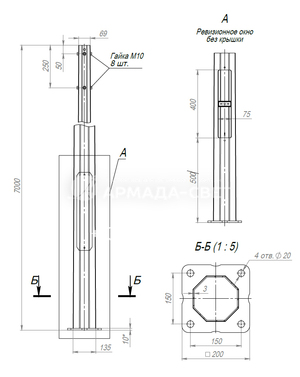

ОГКлф-7	17 490 ₽	7	135	69	200/150	25	4	75	К80	60	0,84	0,11	0,25
ОГКф-8	26 818 ₽	8	140	69	240/180	25	4	80	К80	92	1	0,14	0,26
ОГКф-8(2)	26 818 ₽	8	140	69	240/180	25	4	80	К80	92	1	0,14	0,26

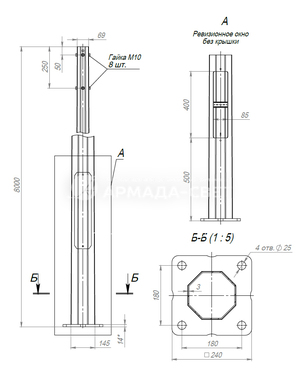

ОГКлф-8	21 280 ₽	8	145	69	240/180	25	4	85	К80	73	0,9	0,12	0,23
ОГКф-9	31 191 ₽	9	149	69	240/180	25	4	85	К80	107	1,15	0,16	0,26

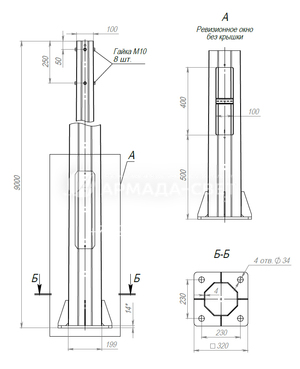

ОГКф-9(2)	31 191 ₽	9	149	69	240/180	25	4	85	К80	107	1,15	0,16	0,26

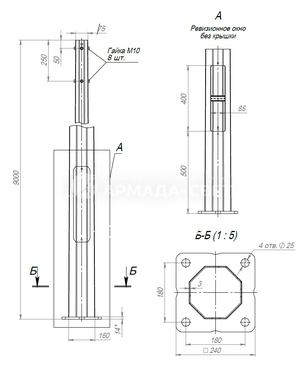

ОГКлф-9	25 652 ₽	9	160	75	240/180	25	4	85	К80	88	1,15	0,14	0,27

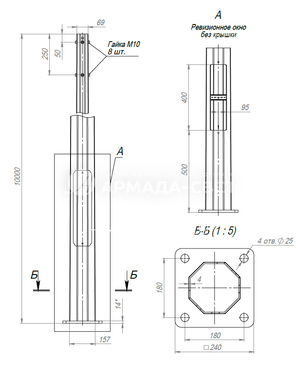

ОГКф-10	35 855 ₽	10	157	69	240/180	25	4	95	К80	123	1,24	0,17	0,25
ОГКЛф-10	29 733 ₽	10	170	75	240/180	25	4	100	К80	102	1,24	0,15	0,26

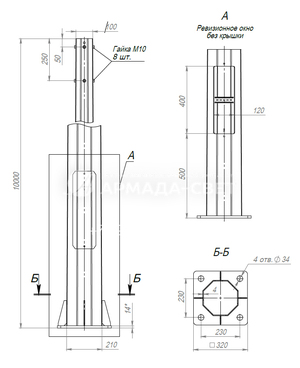

ОГКф-10(2)	49 847 ₽	10	210	100	320/230	34	4	120	К110	171	2,21	0,22	0,47

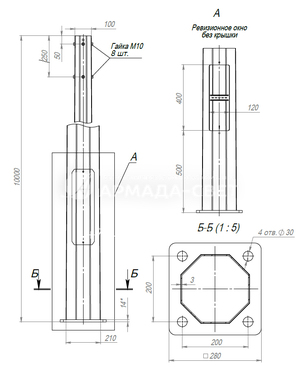

ОГКф-10(1)	49 847 ₽	10	210	100	320/230	34	4	120	К110	171	2,21	0,22	0,47

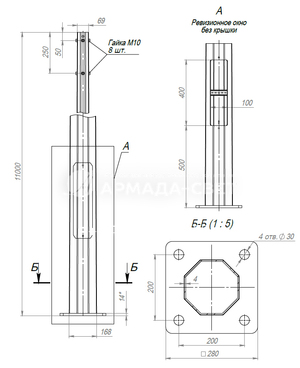

ОГКф-11	41 685 ₽	11	168	69	280/200	30	4	100	К80	143	1,4	0,19	0,27

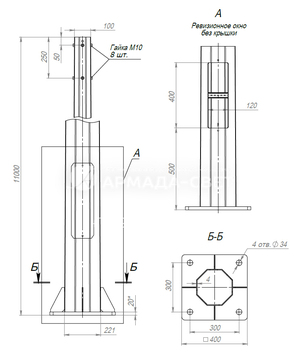

ОГКф-11(2)	60 049 ₽	11	221	100	400/300	34	4	120	К110	206	2,41	0,26	0,46

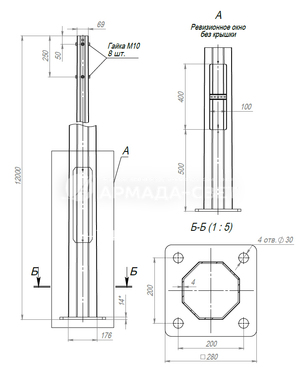

ОГКф-12	46 640 ₽	12	176	69	280/200	30	4	100	К80	160	1,57	0,21	0,26

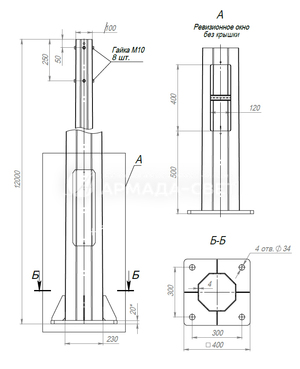

ОГКф-12(2)	66 462 ₽	12	230	100	400/300	34	4	120	К110	228	2,74	0,28	0,44
ОГКф-12(3)	66 462 ₽	12	230	100	400/300	34	4	120	К110	228	2,74	0,28	0,44

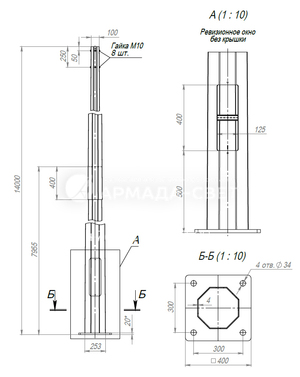

ОГКф-14	83 952 ₽	14	253	100	400/300	34	4	125	К110	288	3,44	0,34	0,53

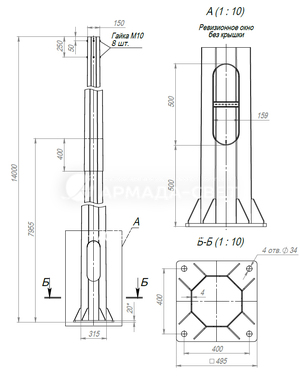

ОГКф-14(2)	113 394 ₽	14	315	150	495/400	34	4	147	К165	389	6,36	0,44	0,9
ОГКф-16	101 151 ₽	16	280	100	400/300	34	4	135	К110	347	4,23	0,4	0,55

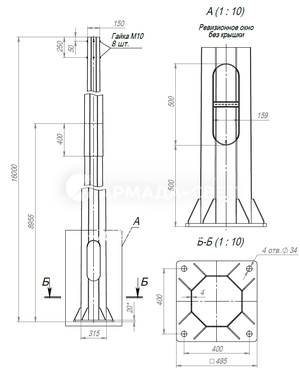

ОГКф-16(2)	127 969 ₽	16	315	150	495/400	34	4	147	К165	439	6,48	0,49	0,83

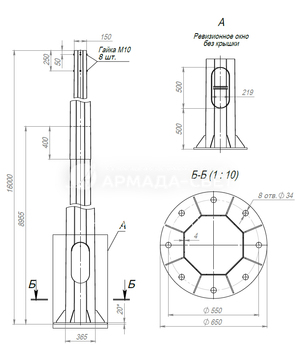

ОГКф-16(3)	127 969 ₽	16	315	150	495/400	34	4	147	К165	439	6,48	0,49	0,83
ОГКф-18	141 961 ₽	18	365	100	495/420	30	8	207	К110	487	7,43	0,54	0,82

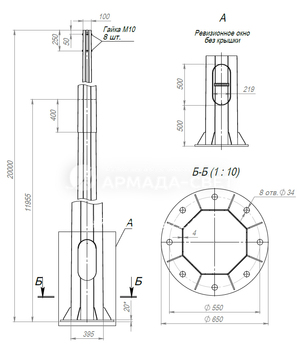

ОГКф-20	171 985 ₽	20	395	100	650/550	34	8	207	К110	590	8,87	0,64	0,94
