ОГКСф-7 Опоры граненые конические складывающиеся

Версия для печати

Область применения: опоры освещения предназначены для установки осветительного оборудования с возможностью обслуживания с земли

Артикул производителя: ОГКСф-7
Верхний диаметр (мм): 75
Вес (кг): 88
Высота (м): 7
Количество крепежных отверстий: 4
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 150
Назначение опоры: Складывающаяся
Нижний диаметр (мм): 152
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 200
Способ установки: Фланцевая
Тип опоры: ОГКС
Форма ствола опоры: Граненая

В наличии

Цена: от 25 652 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГКС - опоры граненые конические складывающиеся. Предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень, доступный для обслуживания с земли. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования. Подвод питания к опорам данного типа необходимо производить кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.

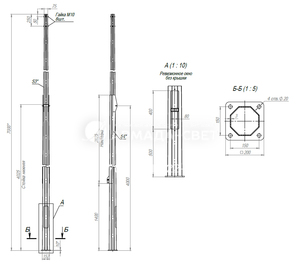

Габаритные размеры

Таблица модификаций опоры ОГКСф

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок	Нагрузки на фундамент
Тип	Q, т	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок
ОГКСф-7,0	25 652 ₽	6	152	75	200/150	25	4	75	К80	88	К200-150-4х20	0,23

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковая окраска
