ОГКСф Опоры граненые конические складывающиеся

Версия для печати

Область применения: опоры освещения предназначены для установки осветительного оборудования с возможностью обслуживания с земли

Артикул производителя: ОГКСф
Верхний диаметр (мм): 75-150
Вес (кг): 75-807
Высота (м): 6-20
Количество крепежных отверстий: 4-8
Материал: Листовой прокат
Назначение опоры: Складывающаяся
Нижний диаметр (мм): 140-370
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 200-650
Способ установки: Фланцевая
Тип опоры: ОГКС
Форма ствола опоры: Граненая

В наличии

Цена: от 21 863 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГКСф - опоры граненые конические складывающиеся. Предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень, доступный для обслуживания с земли. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования. Подвод питания к опорам данного типа необходимо производить кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.

Назначение

Складывающиеся опоры освещения предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень доступный для обслуживания с земли. Наличие только одного подвижного элемента и простота конструкции делает данный тип опор надежными и экономичными в использовании. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования.

При массе оборудования 5-15 кг или 35-45 кг (для усиления опор тип2) обслуживание возможно без применения дополнительных специальных средств (усилие для складывания опоры будет в диапазоне 5-15 кг).

При массе оборудования 15-30 кг или 45-60 кг соответственно, желательно применение блока (одинарного полиспаста) для уменьшения усилия при складывании опоры. Комплект с блоком заказывается отдельно и может использоваться один на несколько опор (усилие без блока в данном случае составит 15-30 кг и 5-15 кг при использовании блока).

При массе оборудования 60-80 кг для исполнения типа 2 желательно применение механизированного способа складывания с использованием механической лебедки. Комплект лебедки заказывается отдельно и может использоваться один на несколько опор.

Конструкция опоры

Подвод питания к опорам данного типа необходимо производить кабельной линией выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.

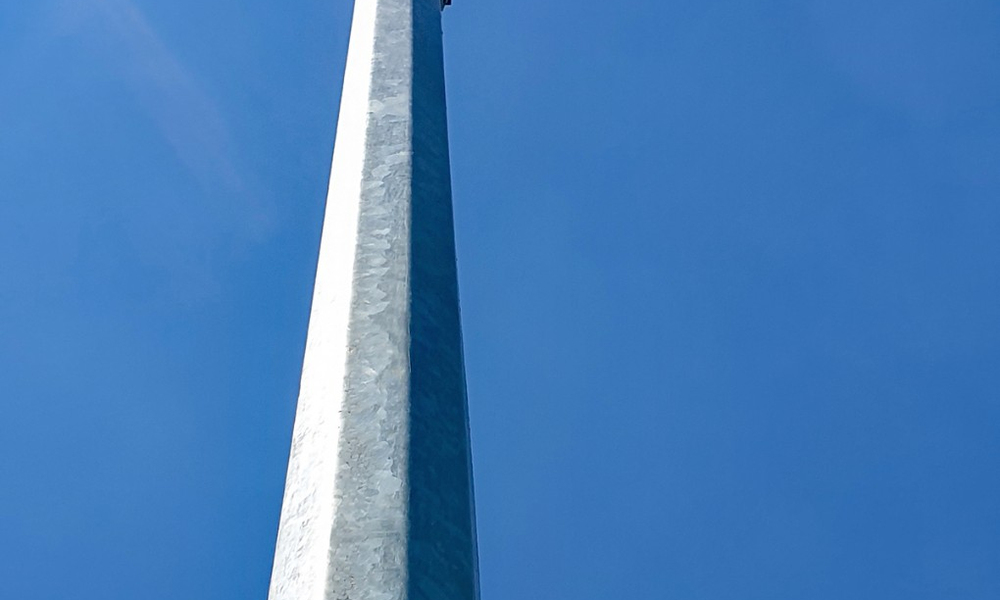

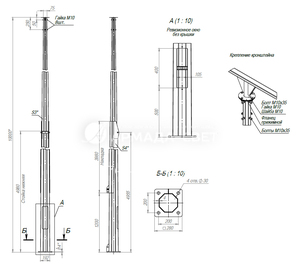

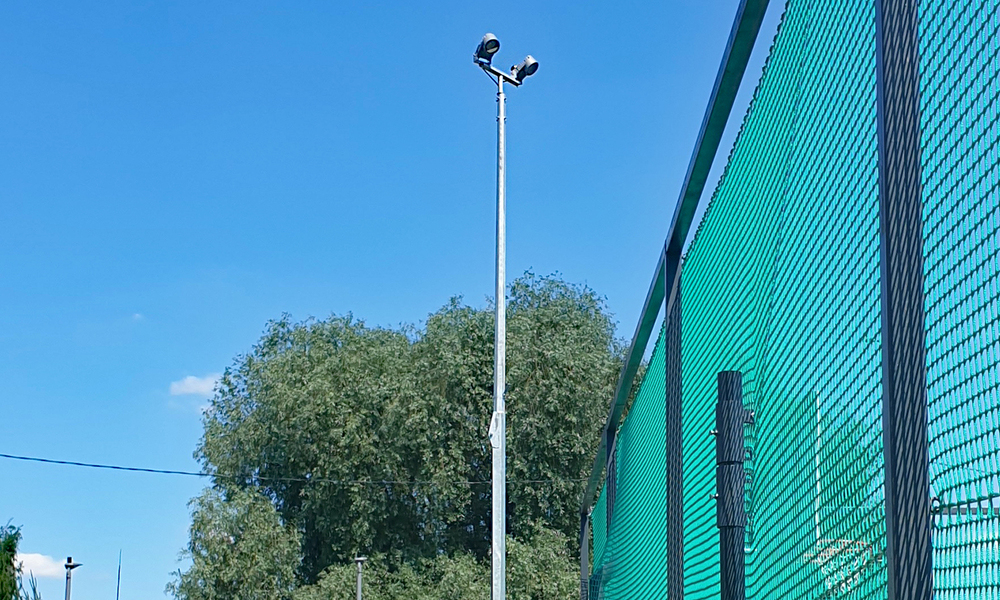

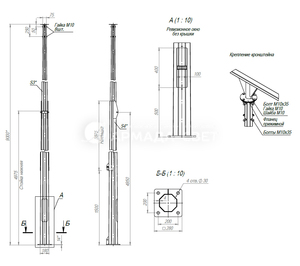

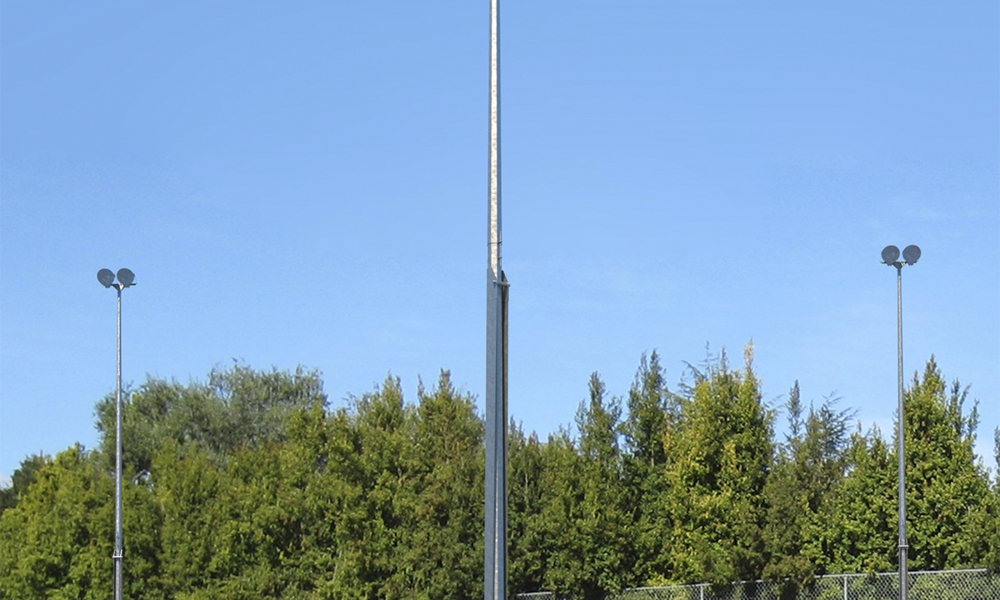

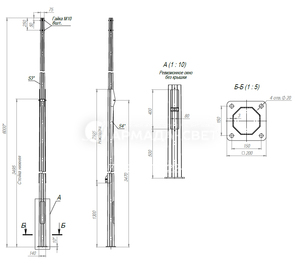

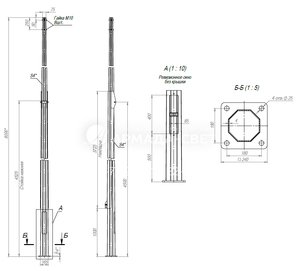

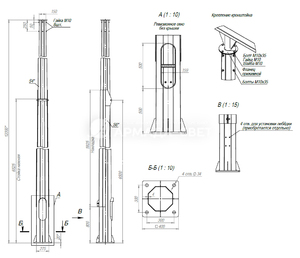

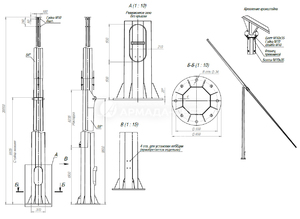

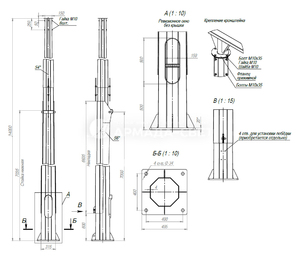

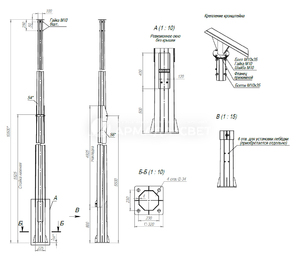

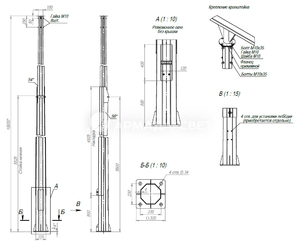

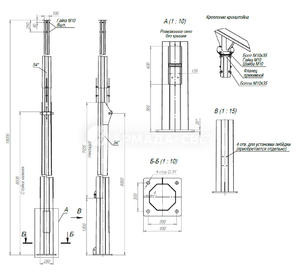

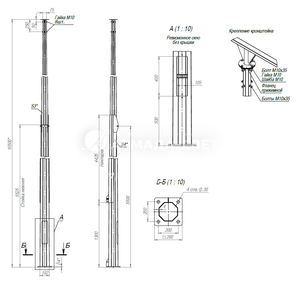

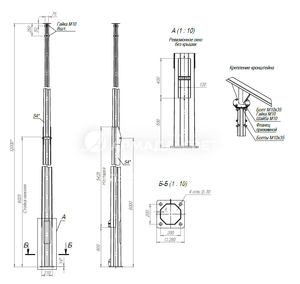

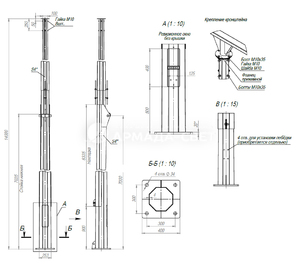

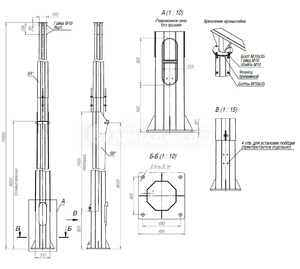

Габаритные размеры

Таблица модификаций опоры ОГКСф

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Масса, кг	Наветренная площадь оборудования, м2, при ветровом районе							Нагрузки на фундамент
Тип	I	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Масса, кг		II	III	IV	V	VI	VII	M, т*м	N, т	Q, т
ОГКСф-6	21 863 ₽	6	140	75	200/150	25	4	75	К80	75	5-30	0,96	0,63	0,4	0,22	0,09	-	-	0,9	0,12	0,23
ОГКСф-7	25 652 ₽	6	152	75	200/150	25	4	75	К80	88	5-30	0,96	0,63	0,4	0,22	0,09	-	-	0,9	0,12	0,23
ОГКСф-8	42 559 ₽	8	165	75	240/180	25	4	75	К80	146	5-30	1	0,62	0,37	0,17	-	-	-	1,3	0,17	0,29
ОГКСф-9	46 349 ₽	8	180	75	240/180	25	4	75	К80	159	5-30	1	0,62	0,37	0,17	-	-	-	1,3	0,17	0,29
ОГКСф-10	53 928 ₽	10	192	75	280/200	30	4	100	К80	185	5-30	1,02	0,61	0,33	0,11	-	-	-	1,9	0,23	0,37
ОГКСф-10(2)	83 952 ₽	10	225	100	320/230	34	4	120	К110	288	35-60 (60-80)	1,32	0,76	0,38	0,09	-	-	-	2,6	0,44	0,47
ОГКСф-10,5	56 551 ₽	10	192	75	320/230	34	4	120	К110	194	35-60 (60-80)	1,32	0,76	0,38	0,09	-	-	-	2,6	0,44	0,47
ОГКСф-10,5(2)	86 867 ₽	12	225	100	280/200	30	4	115	К80	298	5-30	0,76	0,38	0,11	-	-	-	-	2,2	0,31	0,37
ОГКСф-12	75 790 ₽	12	210	75	280/200	30	4	115	К80	260	5-30	0,76	0,38	0,11	-	-	-	-	2,2	0,31	0,37
ОГКСф-12(2)	130 884 ₽	12	275	150	400/300	34	4	159	К165	449	35-60 (60-80)	2,06	1,22	0,64	0,2	-	-	-	4,7	0,61	0,73
ОГКСф-14	117 766 ₽	14	253	100	400/300	34	4	125	К110	404	5-30	0,96	0,45	0,1	-	-	-	-	3,4	0,44	0,46
ОГКСф-14(2)	178 981 ₽	14	315	150	495/400	34	4	159	К165	614	35-60 (60-80)	2,22	1,27	0,63	0,13	-	-	-	6,3	0,75	0,9
ОГКСф-16	141 086 ₽	16	280	100	400/300	34	4	135	К110	484	5-30	0,81	0,28	-	-	-	-	-	4,2	0,52	0,55
ОГКСф-16(2)	200 552 ₽	16	315	150	495/400	34	4	159	К165	688	35-60 (60-80)	1,4	0,61	0,06	-	-	-	-	6,3	0,83	0,73
ОГКСф-20	235 241 ₽	20	370	130	650/550	34	8	219	К165	807	5-30	1	0,23	-	-	-	-	-	7,7	0,91	0,77

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковая окраска
