ОКККВ-7,5 У Опоры круглоконические квартальные для воздушной подводки питания

Версия для печати

Область применения: освещения жилых кварталов, пешеходных зон, аллей, бульваров

Артикул производителя: ОКККВ-7,5 У
Верхний диаметр (мм): 95-102
Вес (кг): 118-123
Высота (м): 7,5
Количество крепежных отверстий: 4
Материал: Листовая сталь
Назначение опоры: Несиловая
Нижний диаметр (мм): 193-200
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 320-450
Способ установки: Фланцевая
Форма ствола опоры: Круглоконическая

В наличии

Цена: от 34 397 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

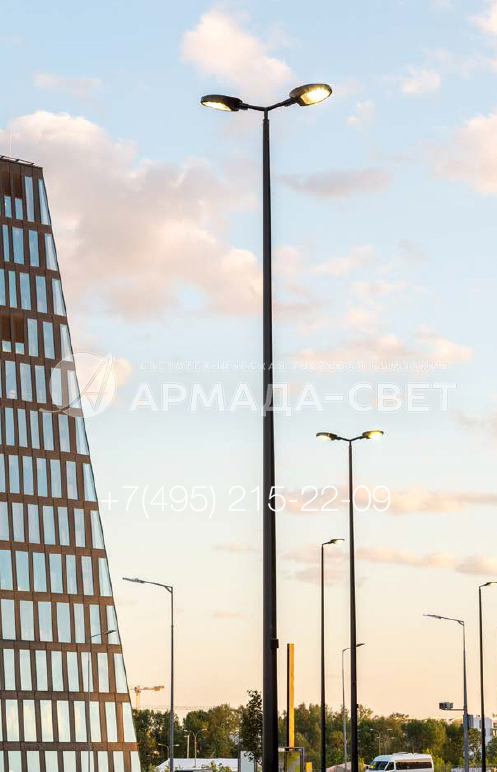

Осветительная опора ОКККВ часто применяется для строительства осветительных сетей в том случае, когда для инженеров важным является внешний вид инженерной сети, но без потери эксплуатационных характеристик.

Это изделие сделано из листовой стали, которой с помощью прокатного стана придана форма конического ствола. Используется прокат небольшой толщины, чтобы уменьшить вес и материалоемкость. Но прочности корпуса достаточно, чтобы на него можно было установить светильники и подвесить провода. Обратите внимание, что максимальный угол между проводами зависит от индекса опоры — У.

Кабель для подачи электричества подвешивается к стволу с помощью накладной арматуры. Поэтому производителю не нужно вносить в типовую конструкцию дополнительные изменения. Ввод провода внутрь производится через отверстие ниже оголовка. Далее провод прокладывается внутри кронштейна, чтобы не портить внешний вид опоры и предотвратить обрывы.

На оголовок опоры можно устанавливать различные типы кронштейнов. Их можно выбрать из доступного ассортимента в зависимости от того, сколько светильников устанавливается на конструкции, на какой высоте и удалении от центральной оси ствола.

За разработкой проекта системы наружного освещения и по вопросам приобретения осветительных опор различных типов обращайтесь к нашим менеджерам. Возможные способы связи указаны на сайте.

Габаритные размеры опор

Основные параметры опор ОКККВ

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Рекомендуемый тип ЗДФ	Вес	Высота
ОКККВ		d, мм	D, мм	A, мм	Рекомендуемый тип ЗДФ	кг	H, м
ОКККВ-7,5 У1	34 397 ₽	95	193	450	ФМ-0,219	118	7,5
ОКККВ-7,5 У2	35 855 ₽	102	200	320	ФМ-0,219	123	7,5
