Стойка светофорная 1

Запросить цену и срок

Москва +7 (495) 215-22-09

Стойка светофорная

+12

фото

Версия для печати

Область применения: Стойки предназначены для обеспечения безопасности дорожного движения при помощи установки светофоров.

Артикул производителя: СС
Вес (кг): 173-380
Высота (м): 6-8
Покрытие: Горячее цинкование
Размер фланца (мм): 395-500
Установка: Непосредственно на стойку или с выносом над проезжей частью.

В наличии

Цена: от 50 430 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Светофорные стойки используют для монтажа светофоров и обеспечения безопасности дорожного движения. Стойки производства Opora Engineering предусматривают 2 варианта установки светофоров: на опору и с выносом над проезжей частью. Второй вариант размещения улучшает обзорность. Кроме того, к фирменным стойкам предлагают набор дополнительных опций: установку систем видеонаблюдения, декоративных элементов или светосигнальных элементов: дорожные знаки и световые табло.

Стандартное исполнение стойки позволяет монтировать один светофор на высоте до 10 м и с вылетом до 12 м, но изготовитель также принимает заказы на разработку и производство стоек под большее количество приборов. Высоту установки и вылет можно изменить по желанию заказчика.

Подключение силового кабеля – подземное, материал стойки производитель выбирает, исходя из климатических условий эксплуатации и нагрузки на опору. Чтобы продлить срок эксплуатации стоек до 30 лет, поверхность обрабатывают методом горячего цинкования. Также вы можете дополнительно заказать декоративное лакокрасочное покрытие, уточнив его цвет в заявке.

Габаритные размеры опор

Основные параметры светофорной стойки

Название	Цена	Обозначение опоры	Наименование закладного элемента фундамента	H, мм	h1, мм	L, мм	d, мм	А, мм	Б, мм	В, мм	Г, мм	Масса*, кг
СС-6/6	50 430 ₽	СС-6,0/6,0-1**-ц	ЗФ-30/8/Д380-2,5-б	6000	2500	6000	М30	500	380	450	100	173
СС-6,6/6	51 304 ₽	СС-6,6/6,0-1**-ц	ЗФ-30/8/Д380-2,5-б	6500	2500	5700	М30	500	380	450	100	176
СС-7/3,5	69 960 ₽	СС-7,0/3,5-1**-ц	ЗФ-24/8/Д310-3,0-б	7000	3000	3500	М24	400	310	434	117	240
СС-7/5	75 790 ₽	СС-7,0/5,0-1**-ц	ЗФ-24/8/Д310-3,0-б	7000	3000	5000	М24	400	310	434	117	260
CC-7,5/6	49 555 ₽	CC-7,5/6,0-1**-ц	ЗФ-24/8/Д310-3,0-б	7500	3000	6000	М24	395	310	450	100	170
СС-8/7	110 770 ₽	СС-8,0/7,0-1**-ц	ЗФ-30/8/Д380-3,0-б	8000	3000	7000	М30	495	380	434	117	380
СС-8,15/6,5	56 260 ₽	СС-8,15/6,5-1**-ц	ЗФ-24/8/Д310-3,0-б	8150	3000	6500	М24	395	310	450	100	193

H – высота стойки
h1 – высота закладного элемента фундамента
L – вылет консоли
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Колическтво единиц устанавливаемого оборудования: 1 – базовое исполнение, более 1 – под заказ.
При заказе необходимо указывать количество и тип устанавливаемого оборудования, его массово-габаритные характеристики и схему расположения на стойке, ветровой и климатический районы эксплуатации, а также категорию автодороги.

Галерея

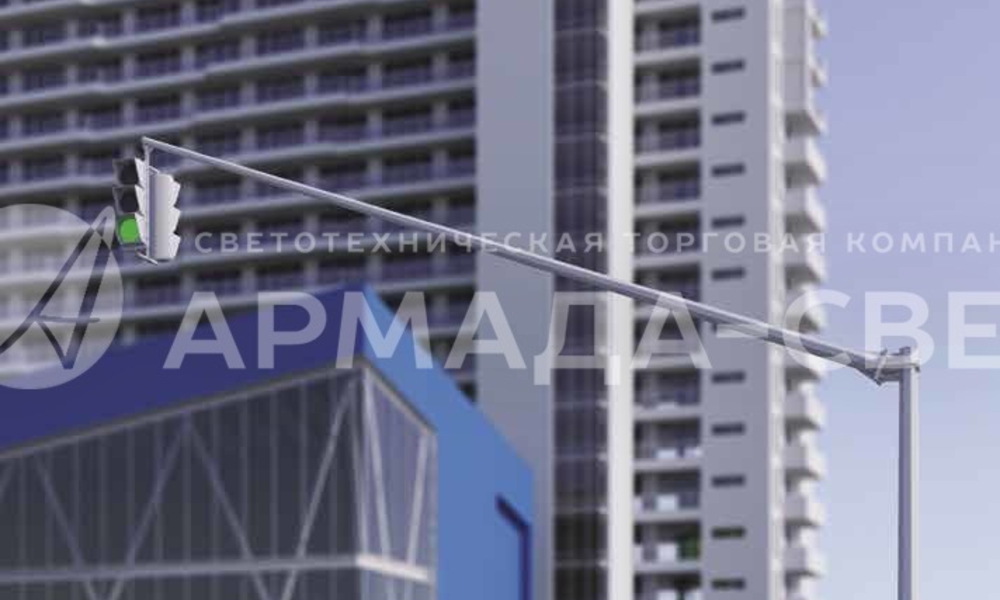

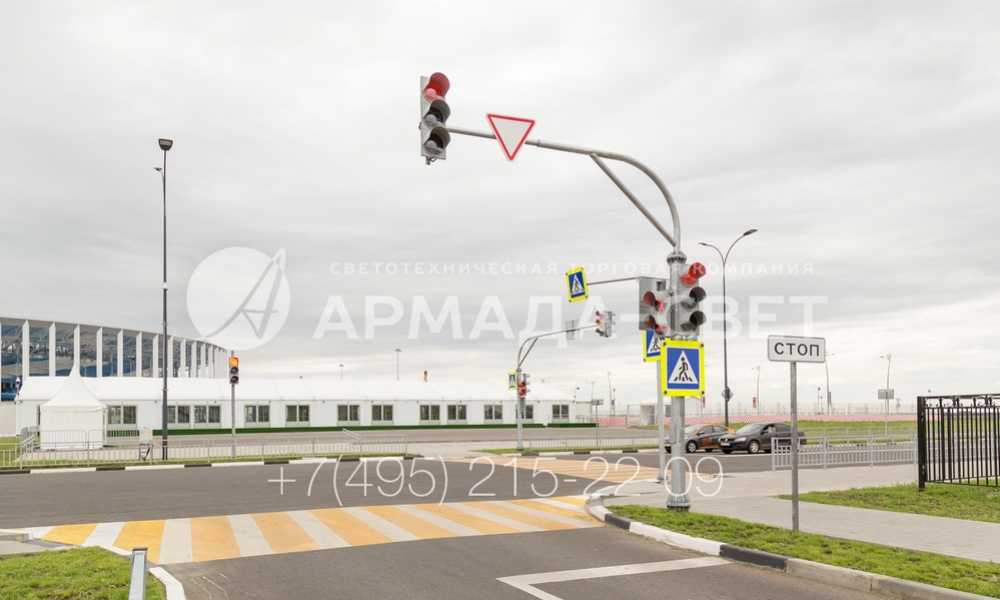

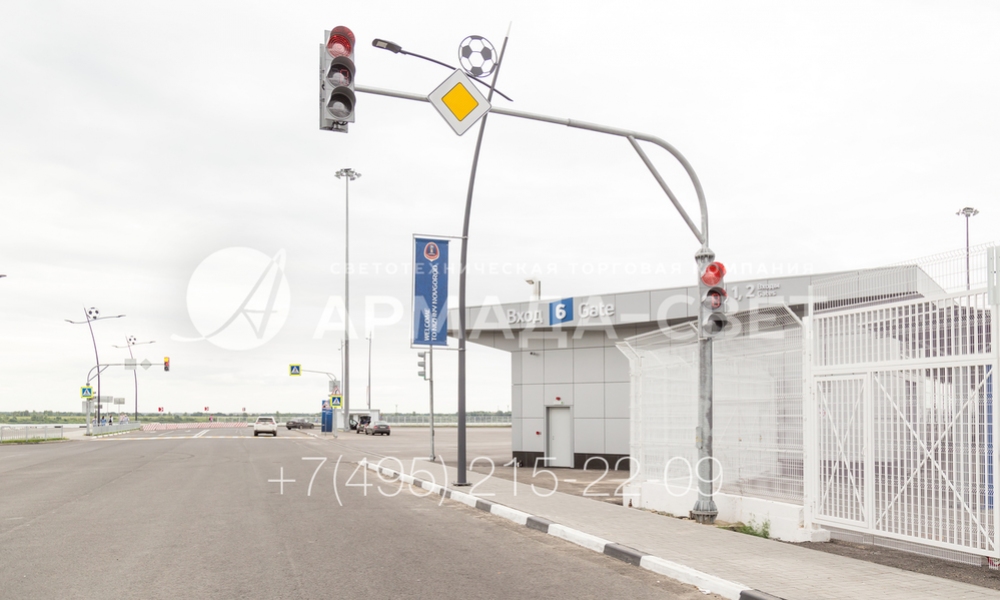

1) Светофорная стойка предназначена для размещения светосигнального оборудования, дорожных знаков, информационных табличек и указателей. Она состоит из вертикального ствола и наклонной консоли, которая может удерживать оборудование над проезжей частью.

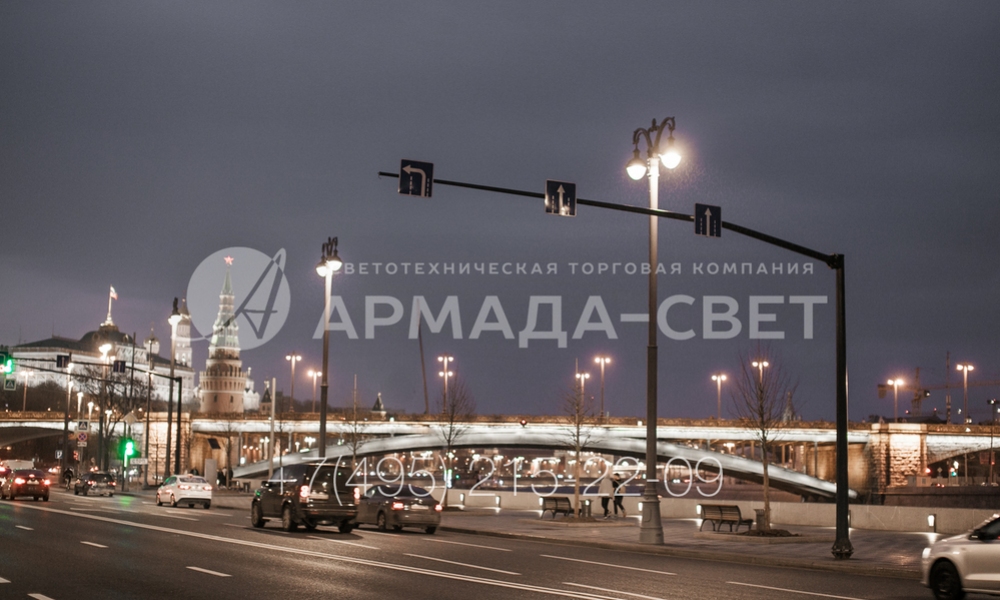

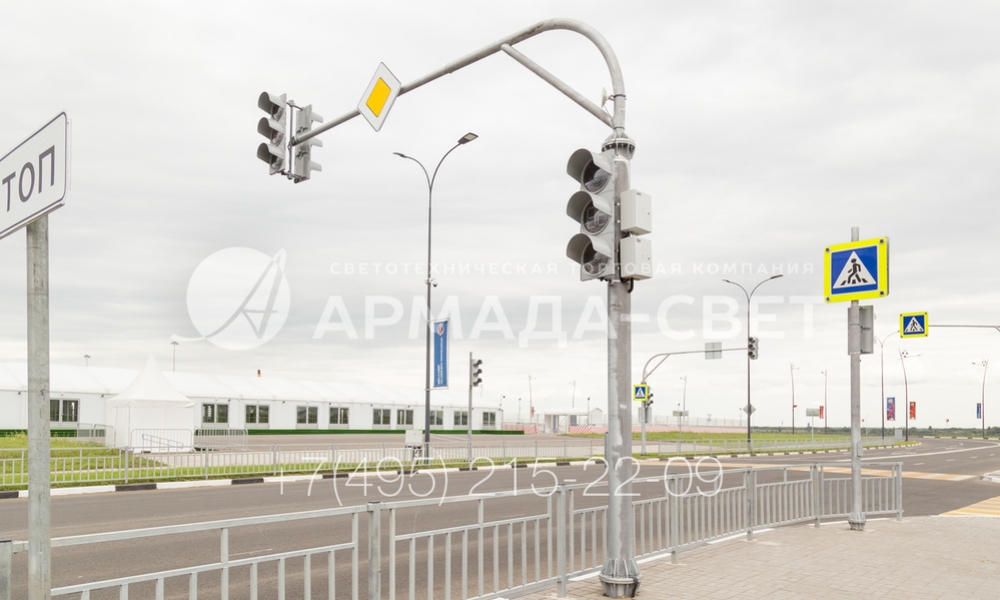

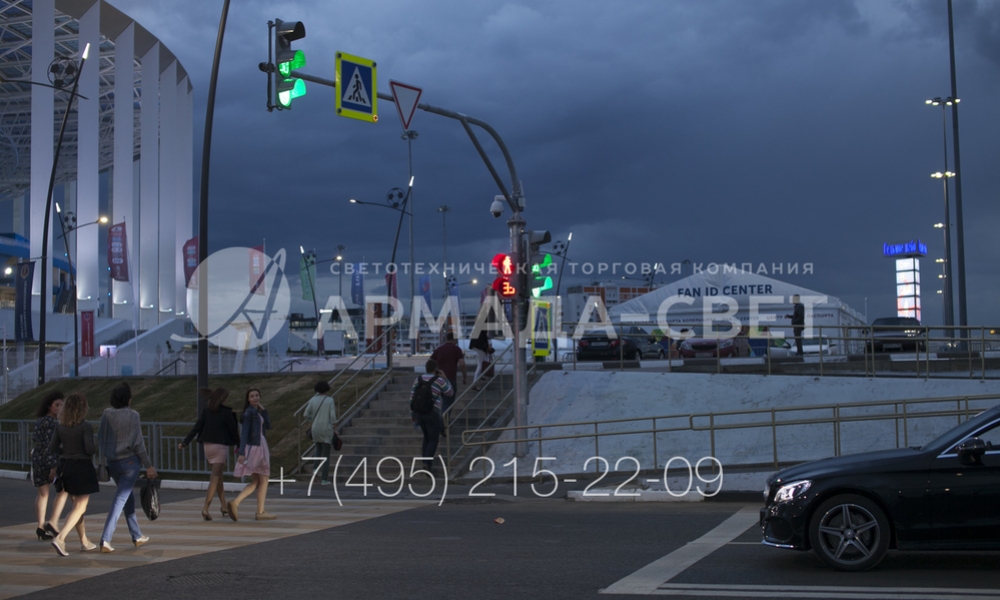

2) Конструкция светофорной стойки может быть адаптирована под требования конкретного заказчика. В ассортименте представлены модели с разной высотой вертикальной части и длиной вылета, а также несущей способностью конструкции.

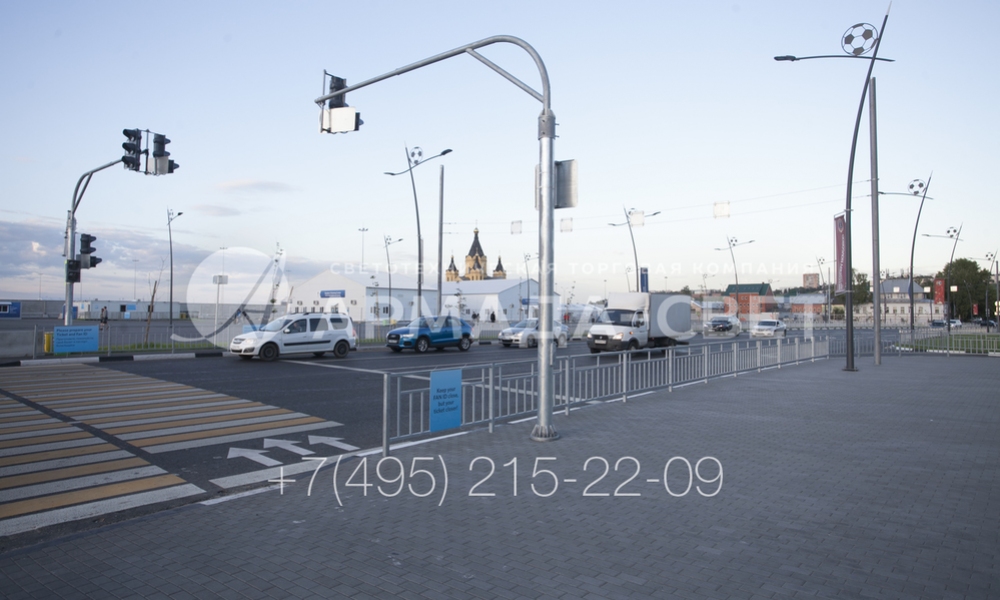

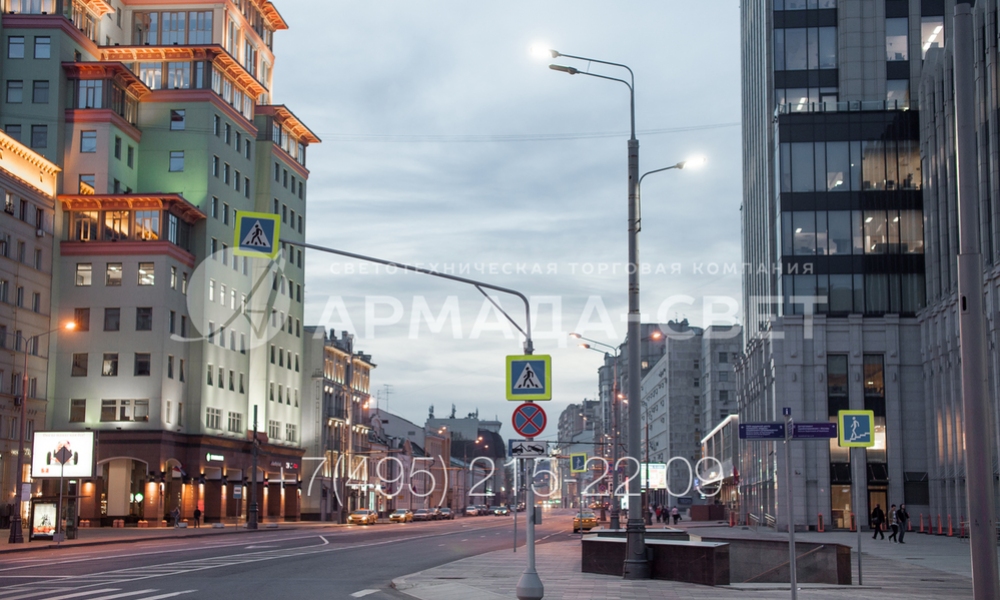

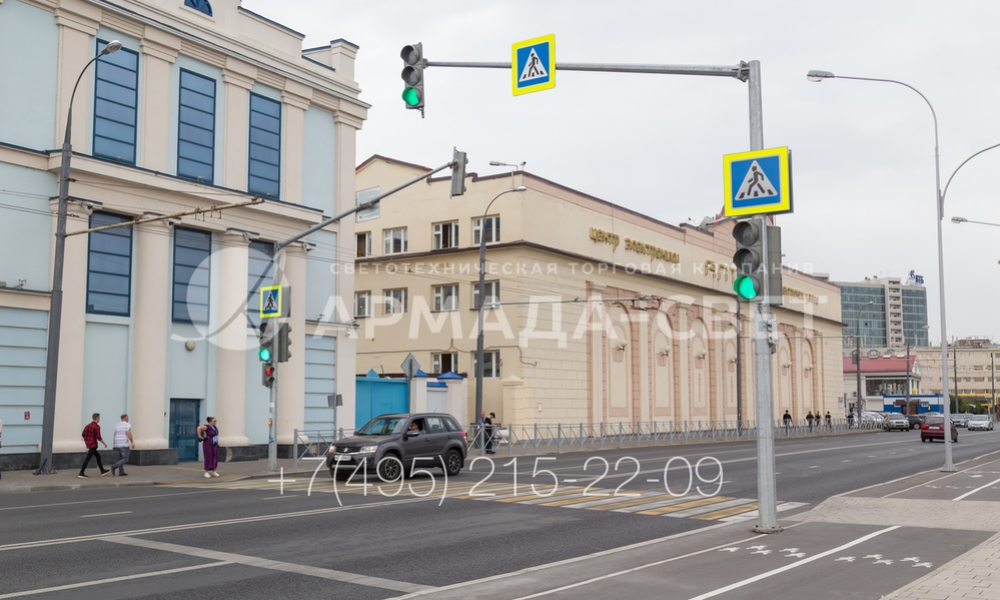

3) На фото изображена светофорная стойка из трубчатого проката с круглым поперечным сечением. Такие модели более органично смотрятся на улицах города, красиво сочетаются с ограждением проезжей части и опорами уличного освещения.

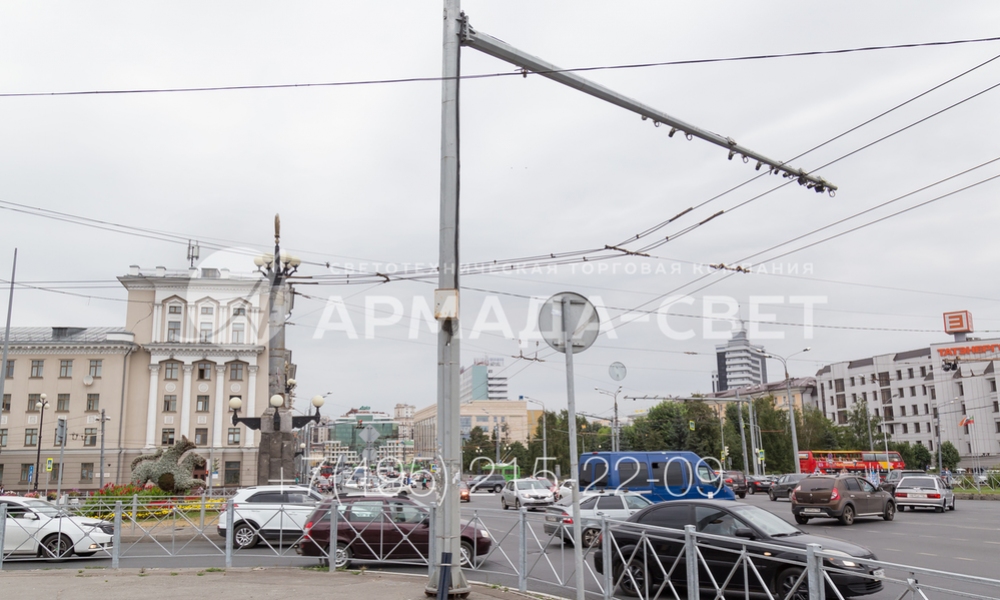

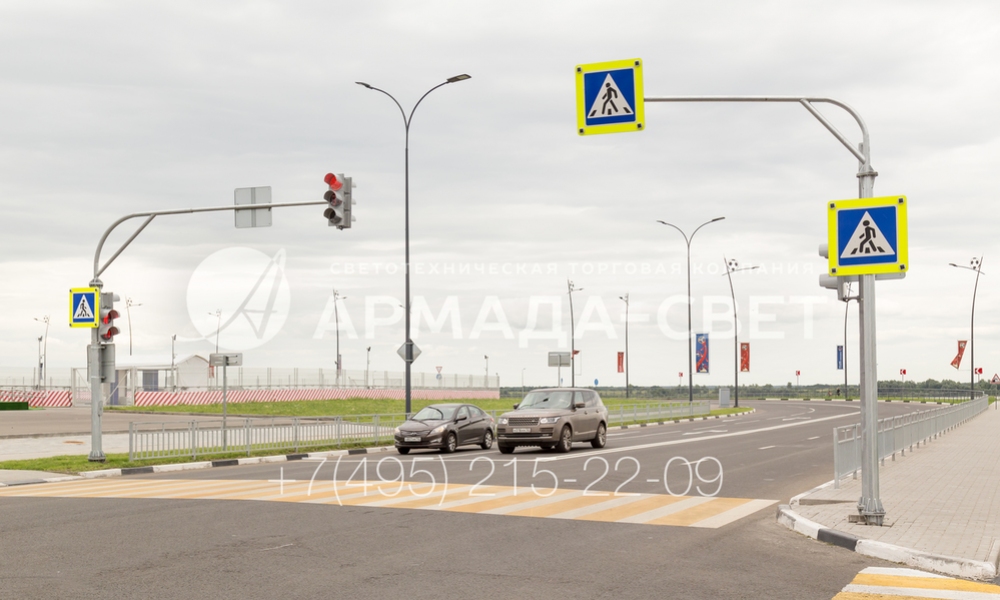

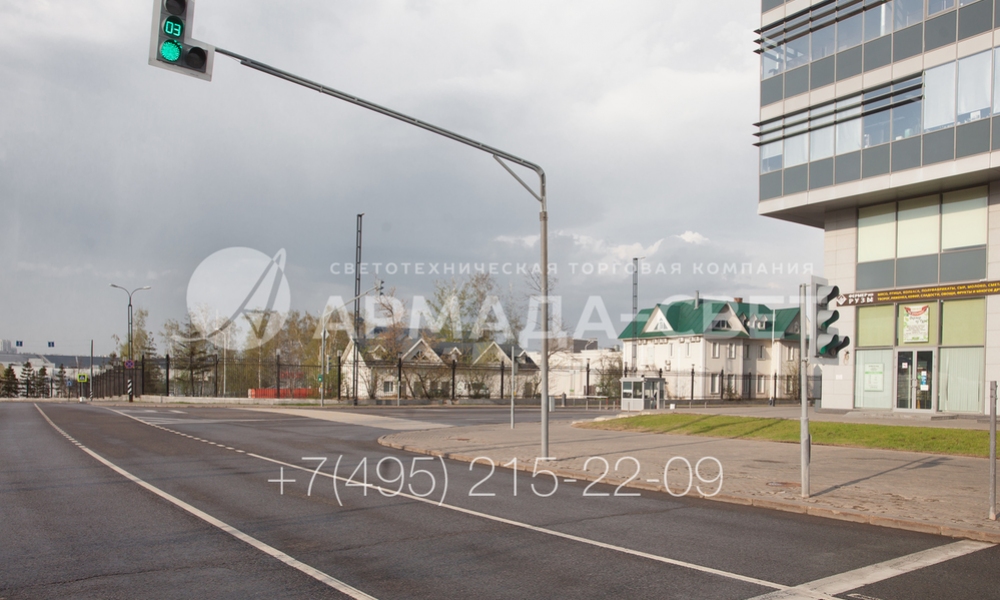

4) Основное назначение светофорной стойки – удержание светосигнального оборудования. Однако на них же можно устанавливать дорожные знаки, а также камеры для наблюдения за дорожной обстановкой.

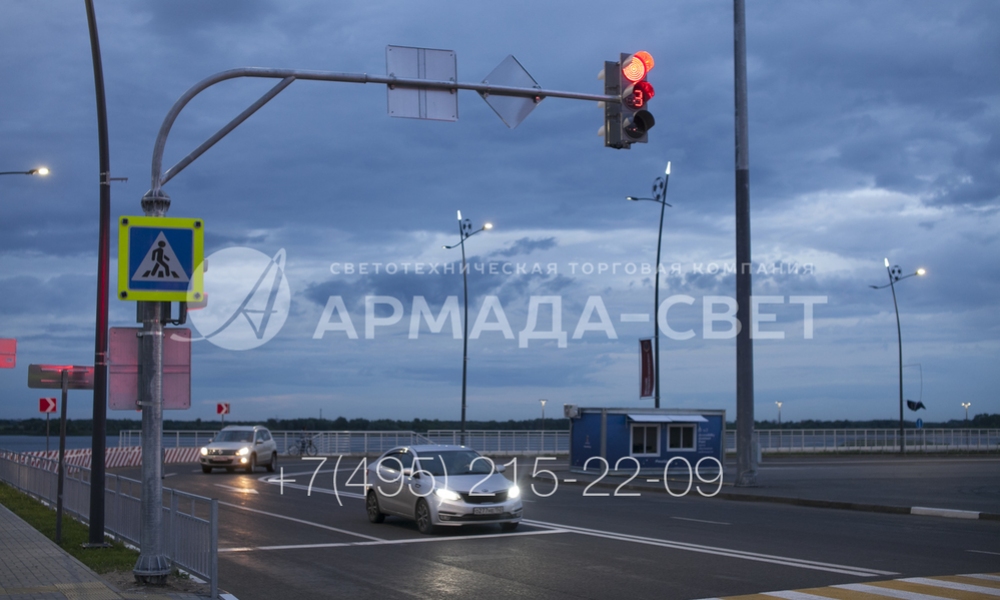

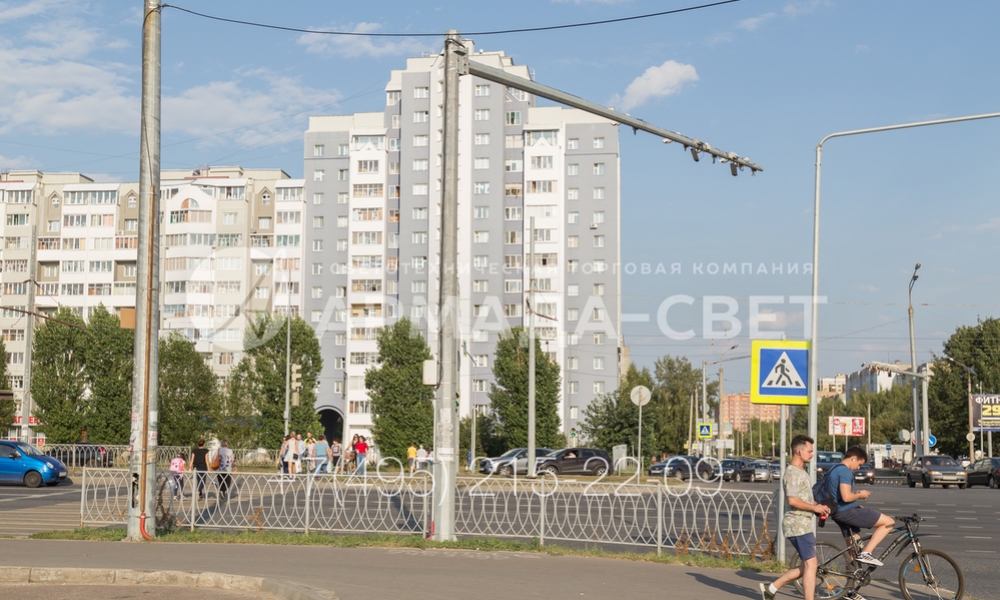

5) Преимуществом светофорных стоек с консолями является то, что второй светофор размещается прямо над проезжей частью. За счет этого светосигнальное оборудование видно водителям, которые едут в крайних правых полосах движения.

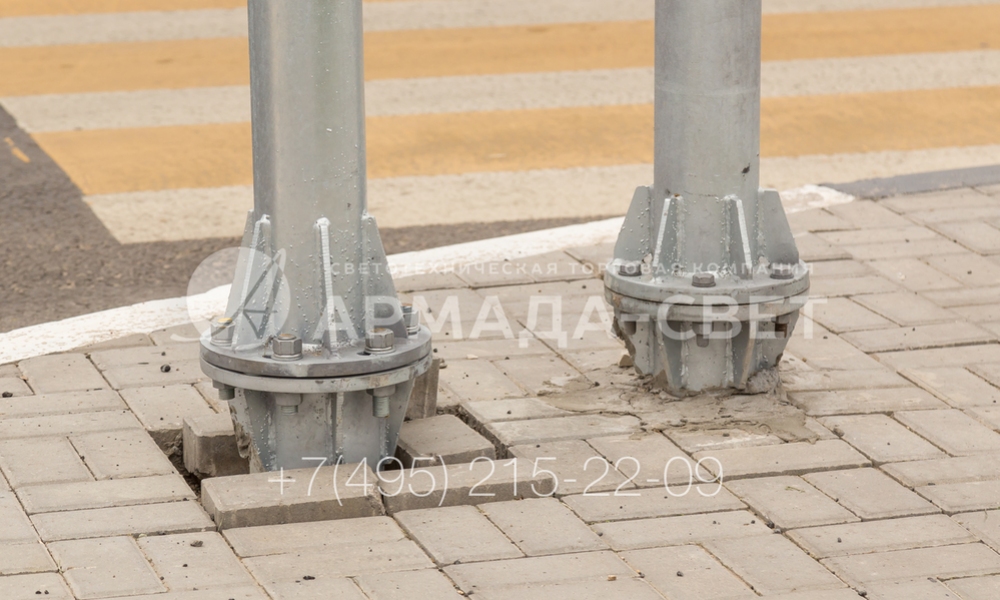

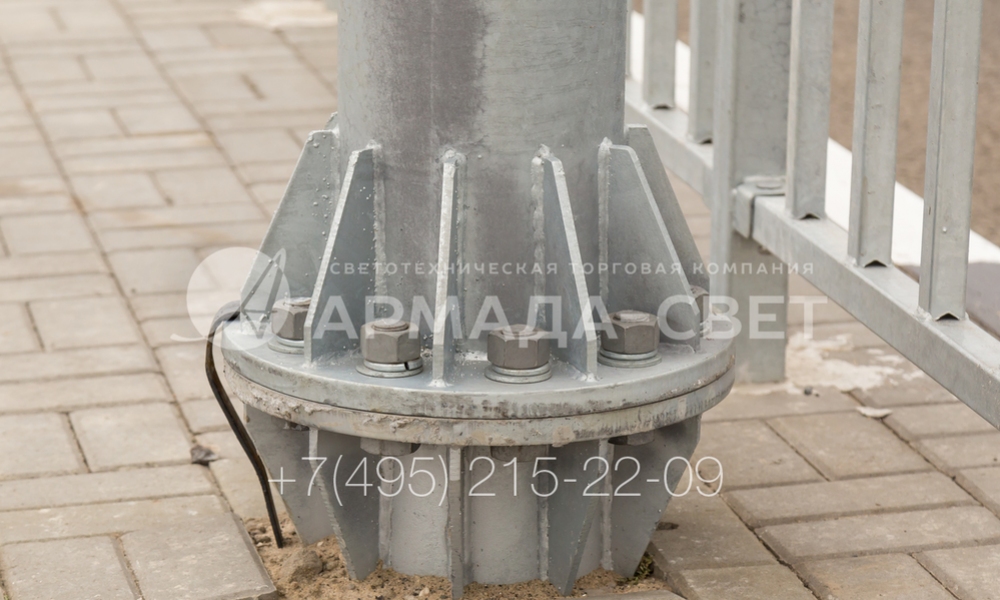

6) Светофорные стойки из трубного проката устанавливаются на месте эксплуатации на фланец и прикручиваются к закладной детали фундамента. Чтобы обеспечить нужную прочность, используются косынки, которые привариваются к фланцу и стволу.

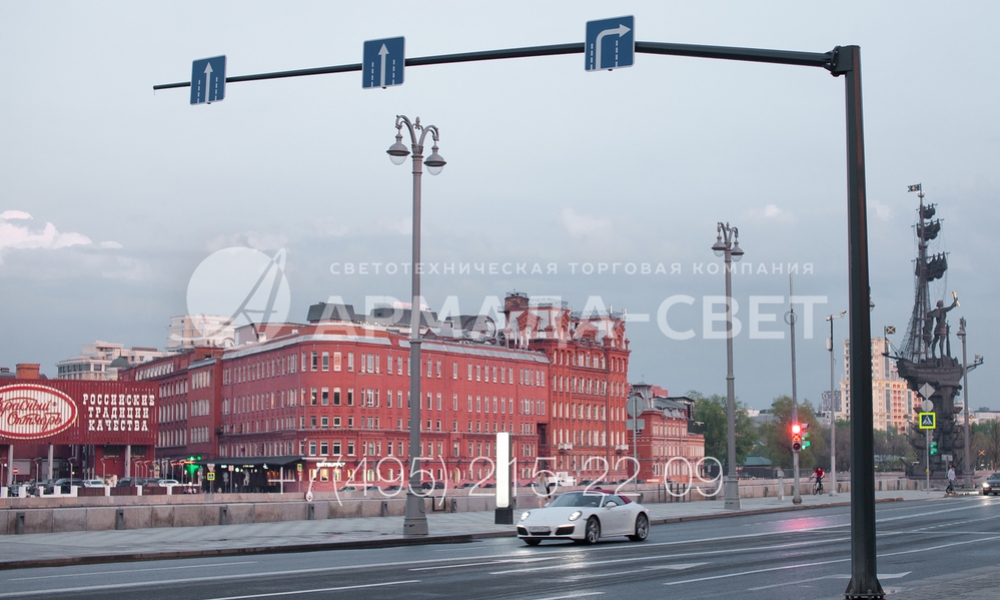

7) Подводка силовых кабелей для работы светосигнального оборудования производится под землей, чтобы улучшить внешний вид улицы и защитить провода от повреждений. Однако управляющие платы для светофоров могут размещаться снаружи ствола в специальных шкафах.

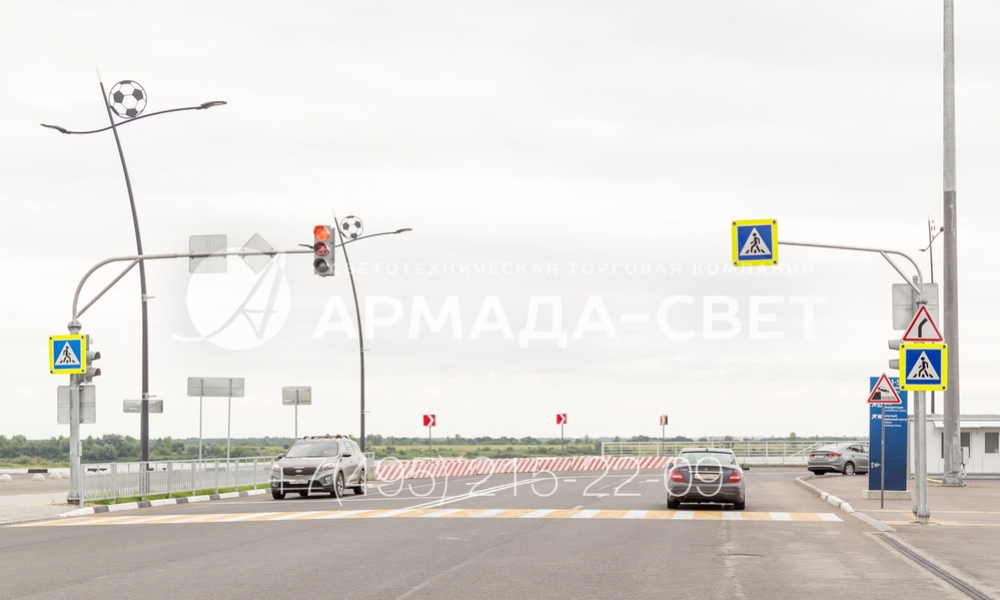

8) Несущая способность светофорных стоек рассчитывается индивидуально в зависимости от потребностей заказчика. Путем изменения толщины стенок трубного проката можно повысить прочность, что дает возможность установить большое количество тяжелых светофоров.

9) При установке светофоров на широких дорогах используются светофорные стойки с наклонными консолями. Их длина рассчитывается в зависимости от ширины дороги и веса оборудования, которое планируется установить.

10) Светофорные стойки устанавливаются на месте с помощью фланца и закладной детали. Такой способ монтажа дает возможность снять наземную часть конструкции и заменить ее на новую без разрушения фундамента (например, при ДТП или износе).

11) Светофорные стойки, несмотря на свое название, являются многофункциональными инженерными конструкциями. Помимо светофоров в количестве 2 и более штук, на них можно устанавливать дорожные знаки, камеры наблюдения, коммутационные шкафы.

12) Светофорные стойки из трубного проката имеют высокую прочность. На них можно устанавливать тяжелые устройства, они выдерживают значительную ветровую нагрузку. При необходимости горизонтальные консоли усиливаются дополнительными распорками.

13) Светофорная стойка может использоваться в минимальной комплектации для размещения дорожных знаков на обочине проезжей части. В этом случае она имеет небольшую высоту и не оснащается наклонной консолью.

14) Несмотря на громоздкость конструкции, стойки для размещения светофоров и дорожных знаков отличаются повышенной стабильностью. Их конструкция разработана так, чтобы центр тяжести был опущен ближе к уровню земли. За счет этого они выдерживают сильный ветер.

15) Светофорная стойка на этой фотографии изготовлена из листовой стали и имеет граненое поперечное сечение. Такая конструкция весит меньше модели из трубчатого проката, но имеет повышенную несущую способность. Консоль прикручивается к вертикальному стволу на фланец.

16) На фото изображена светофорная стойка, на которой закреплены камеры наружного наблюдения за дорожной обстановкой. Преимуществом конструкции является внутреннее размещение кабелей питания и коммуникационных линий, что защищает их от повреждений.

17) Для удобного монтажа стойки для светофоров устанавливаются на улицах города с помощью фланца. В варианте на фотографии громоздкий фланцевый монтажный узел декорируется конической тумбой.

18) Для удобного размещения светофора над проезжей частью используются Г-образные модификации стоек с длинной консолью. Чтобы увеличить прочность наклонного элемента, между ним и вертикальным стволом установлена дополнительная распорка.

19) Светофорные стойки могут специально разрабатываться для установки указателей и информационных табличек. Для этого на них устанавливается длинная вертикальная консоль. Для улучшения внешнего вида модель на фото окрашена в черный цвет.

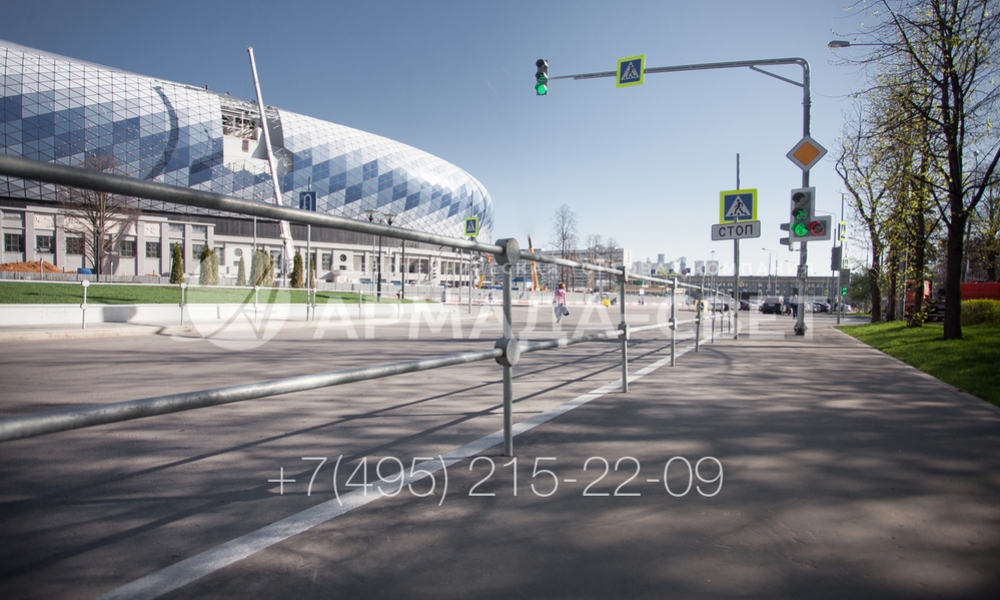

20) На этой фотографии приведен пример многофункционального использования светофорной стойки. Обратите внимание, что благодаря круглому поперечному сечению эта инженерная конструкция гармонично сочетается с ограждением проезжей части.

21) Несмотря на свой утилитарный дизайн, стойки хорошо смотрятся на центральных улицах города. С целью улучшения их внешнего вида поверхность конструкции может окрашиваться в любой цвет из палитры RAL по желанию пользователя.
