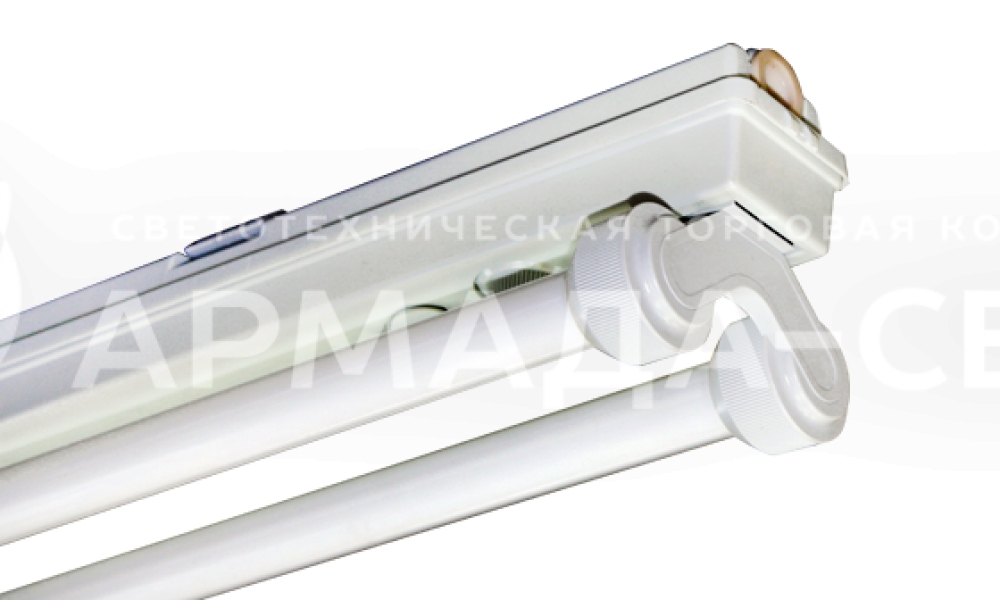

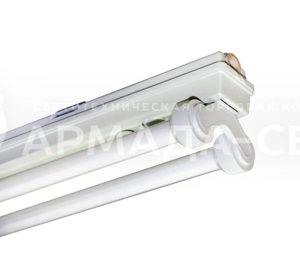

ПВЛМ П Пылевлагозащищенный светильник
Область применения: Предназначены для общего освещения производственных и иных помещений с повышенным содержанием пыли и влаги.
- Источник света: Люминесцентная лампа T12, Люминесцентная лампа Т8
- Цоколь: G13
- Номинальное напряжение (В): 220
- Номинальная частота (Гц): 50
- Класс защиты по току: II
- Класс защиты IP: IP65
- Климат.зона ГОСТ 15150: У2
- Артикул производителя: ПВЛМ П
- Мощность (Вт): 36-40
- Габаритные размеры: см. чертёж
- Коэффициент мощности: 0,96
Цена: по запросу
* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.
Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:
Запросить цену и сроки
Особенности продукта
- Безопасность. Класс защиты от поражения электрическим током – II. Применение защитных труб.
- Удобство монтажа. Раздельная комплектация отражателей, решеток и различных систем подвеса.
- Эффективность. Высокий КПД светильника. Отверстия в отражателе для перераспределения светового потока в верхнюю полусферу для обеспечения цилиндрической освещенности.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности.
Конструкция
| Корпус и панель корпуса | Стеклонаполненный полиамид, серого цвета. Изготовлены методом литья под давлением. Панель крепится к корпусу тремя поворотными замками из полиамида |
| Уплотнительная прокладка | Пенополиуретан. Изготовлена методом литья под давлением, по контуру между корпусом и рассеивателем |
| Отражатель диффузный с отверстиями и без отверстий | Листовая сталь, окрашен белой порошковой краской. Крепится к корпусу двумя поворотными подпружиненными замками из ударопрочного полистирола (заказывается дополнительно). Защитный угол не менее 15° |
| Экранирующая решетка | Листовая сталь, окрашена белой порошковой краской. Крепится к отражателю с помощью подпружиненных кронштейнов армированными винтами (заказывается дополнительно) |
| Ламподержатель | Поликарбонат, герметичный |
| Защитная труба | Поликарбонат |
| Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания (УХЛ4) |
| Установка | Монтаж индивидуально или в линию. Крепление: на монтажную поверхность (базовое исполнение) или на подвесы (серьга, стержень, трос) заказываются дополнительно |
| Расшифровка обозначений | Расшифровка модификаций | ||
|---|---|---|---|
| HF | HF - ЭПРА А2. | Первая цифра | 0 – базовое исполнение (IP54); 5 – с защитной трубой (IP65). |
| БАП | наличие блока аварийного питания (УХЛ4). | Вторая цифра | 0 - ЭмПРА (PF не менее 0,85); 1 - ЭПРА А2. |
| Третья цифра (отражатель) | 2 – установка на несущую поверхность. | ||

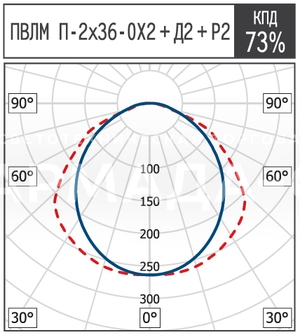

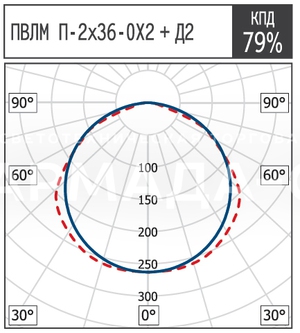

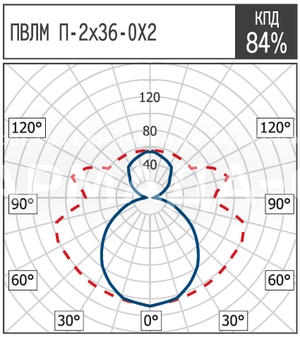

КСС

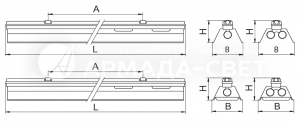

Габаритные размеры
| Наименование | L, мм | B, мм | H, мм | A, мм |
|---|---|---|---|---|
| ПВЛМ П-1х36 | 1269 | 65 | 132 | 800 |
| ПВЛМ П-2х36 | 1269 | 122 | 132 | 800 |
| ПВЛМ П-2х40 | 1269 | 126 | 135 | 800 |
| Наименование | L, мм | B, мм | H, мм | A, мм |
|---|---|---|---|---|
| Габаритные характеристики светильника с отражателем | ||||
| ПВЛМ П-1хХХ + Д1/ДО1 | 1269 | 194 | 150 | 800 |
| ПВЛМ П-2хХХ + Д2/ДО2 | 1269 | 226 | 150 | 800 |
| Габаритные характеристики светильника с отражателем и решеткой | ||||
| ПВЛМ П-1хХХ + Д1/ДО1 + Р1 | 1269 | 194 | 150 | 800 |
| ПВЛМ П-2хХХ + Д2/ДО2 + Р2 | 1269 | 226 | 150 | 800 |
Модификации светильников
| Наименование | Код | Масса, кг |
|---|---|---|
|
ПВЛМ П для ЛЛ T8 G13 | ||
|
ПВЛМ П-1х36-002 |
1006136002 |
1.70 |
|
ПВЛМ П-1х36-012 HF |
1006136012 |
1.30 |
|
ПВЛМ П-1х36-502 |
1006136502 |
2.30 |
|
ПВЛМ П-1х36-512 HF |
1006136512 |
1.90 |
|
ПВЛМ П-2х36-002 |
1006236002 |
2.40 |
|
ПВЛМ П-2х36-012 HF |
1006236012 |
1.60 |
|
ПВЛМ П-2х36-012 HF БАП |
1006236062 |
2.60 |
|
ПВЛМ П-2х36-502 |
1006236502 |
3.10 |
|
ПВЛМ П-2х36-512 HF |
1006236512 |
2.30 |
|
ПВЛМ П-2х36-512 HF БАП |
1006236562 |
3.30 |
|
ПВЛМ П для ЛЛ T12 G13 | ||
|
ПВЛМ П-2х40-002 |
1006240002 |
2.40 |
|
ПВЛМ П-2х40-012 HF |
1006240012 |
1.60 |
Дополнительные принадлежности
| Наименование | Код | Масса, кг |
|---|---|---|
| Диффузный отражатель | ||
| Д1х36/40 (для ПВЛМ П-36/40) | 1008021136 | 1.30 |
| Д2х36/40 (для ПВЛМ П-2х36/40) | 1008021236 | 1.80 |
| Диффузный отражатель с отверстиями | ||
| ДО1х36/40 (для ПВЛМ П-36/40) | 1008022136 | 1.20 |
| ДО2х36/40 (для ПВЛМ П-2х36/40) | 1008022236 | 1.60 |
| Экранирующая решетка | ||
| Р136 (для ПВЛМ П-36/40) | 1009021302 | 0.50 |
| Р236 (для ПВЛМ П-2х36/40) | 1009022302 | 0.60 |
| Подвес на серьгу | 1001010080 | |
| Подвес на стержень,(ø 6 мм) | 1002010400 | |
| Подвес на трос | 1003010060 | |
| Подвес на крюк | 1004010070 | |
| Кабельный ввод IP65 PG16 | 1029044416 | |
| Герметичный ламподержатель для ламп Т8 | 1038042638 | |
| Герметичный ламподержатель для ламп с защитной трубой и ламп Т12 | 1039042638 | |
| Тросовый подвес SU1 (2 шт.) | 1042051000 | |
| Тросовый подвес SU3 (2 шт.) | 1042053000 | |
| Тросовый подвес SU5 (2 шт.) | 1042055000 | |
| Решетка защитная RZ236 | 1046020236 | |
ПВЛМ П-2х36-502 + ДО2х36/40
ПВЛМ П-2х36-512 + ДО2х36/40 + Р236

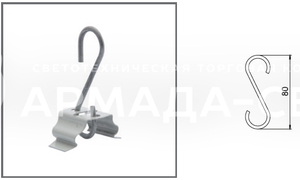

Подвес на серьгу

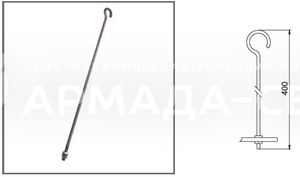

Подвес на стержень

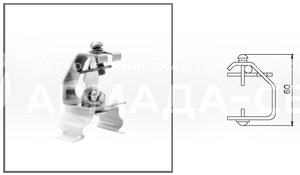

Подвес на трос

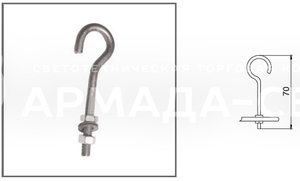

Подвес на крюк

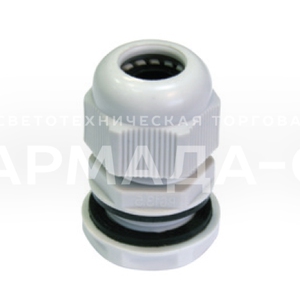

Кабельный ввод IP65 PG16

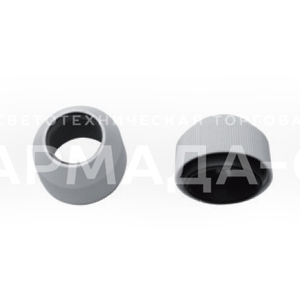

Герметичный лампо- держатель для ламп Т8

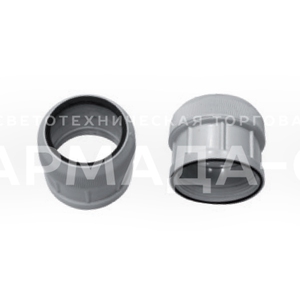

Герметичный ламподер- жатель для ламп Т12

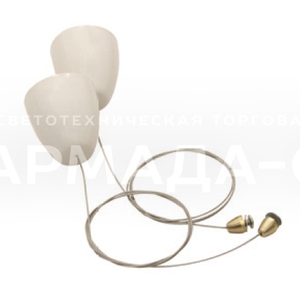

Тросовый подвес

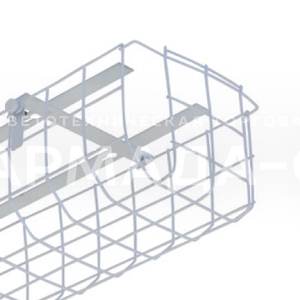

Решетка защитная - RZ236
