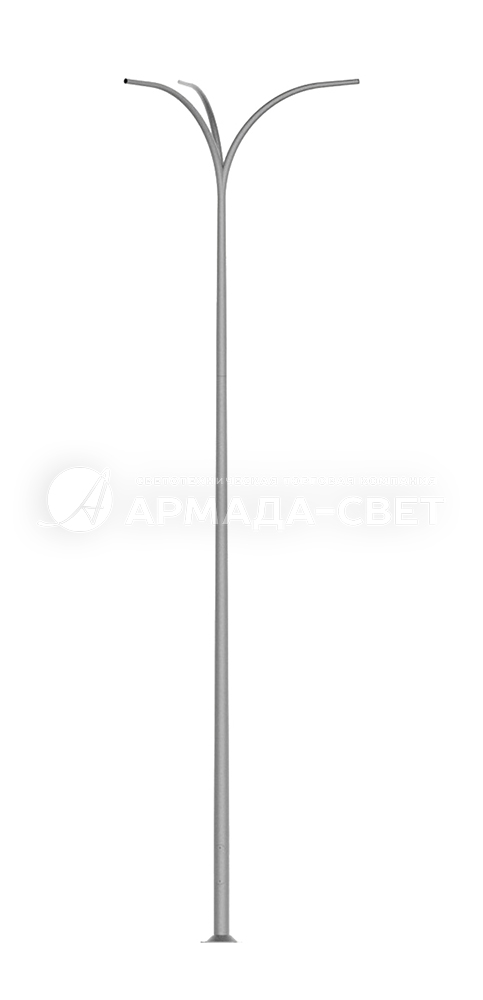

Тип SAL 9 WŁ3/1,5/3,2/5...SAL 11 WŁ2/1,5/4,7/5 Алюминиевые двухэлементные опоры с дугообразными оголовниками

Версия для печати

Артикул производителя: SAL 9 WŁ3/1,5/3,2/5...SAL 11 WŁ2/1,5/4,7/5
Верхний диаметр (мм): 60
Вес (кг): 60,4-74,2
Высота (м): 9000-11000
Габаритные размеры: см. таблицу
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 2
Материал: Алюминий
Межцентровое расстояние отверстий B, мм: 300
Назначение опоры: Несиловая
Нижний диаметр (мм): 176
Подвод кабеля: Подземный
Покрытие: Анодирование
Размер фланца (мм): 400
Способ установки: Фланцевая
Форма ствола опоры: Трубчатая

В наличии

Цена: от 17 607 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опоры	SAL 9 WŁ3/1,5/3,2/5	SAL 9 WŁ3/2,0/3,2/5	SAL 9 WŁ3/2,5/3,2/5	SAL 10 WŁ3/1,5/3,7/5
Высота опоры H (мм)	9000	9000	9000	10000
Длина оголовника (мм)	1500	2000	2500	1500
Код	42421/C...	42424/C...	42427/C...	42439/C...
Вес нетто (кг)	60,4	65,9	68,9	65,6
Ориентировочный единичный объем (м?)*	1,06	1,25	1,43	1,19
Предлагаемые светильники для монтажа непосредственно на опоре	CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Тип фундамента / Тип анкерного устройства	B-70 / Z-70
Болтовое соединение	4 x M24
Код фундамента / код анкерного устройства	311170 / 311270
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 12

Тип опоры	SAL 10 WŁ3/2,0/3,7/5	SAL 10 WŁ3/2,5/3,7/5	SAL 11 WŁ2/1,5/4,7/5
Высота опоры H (мм)	10000	10000	11000
Длина оголовника (мм)	2000	2500	1500
Код	42442/C...	42445/C...	42452/C...
Вес нетто (кг)	68,9	74,2	64,2
Ориентировочный единичный объем (м?)*	1,38	1,61	0,88
Предлагаемые светильники для монтажа непосредственно на опоре	CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Тип фундамента / Тип анкерного устройства	B-70 / Z-70
Болтовое соединение	4 x M24
Код фундамента / код анкерного устройства	311170 / 311270
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 12

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

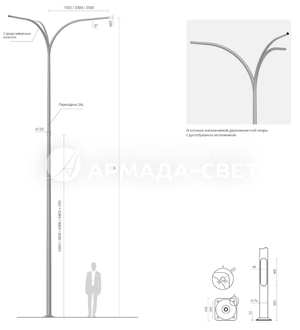

Габаритные размеры

Таблицы выдержанности

SAL-9 WŁ 3/1,5/3,2/5 код 42421	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-9 WŁ 3/1,5/3,2/5 код 42421	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,33	0,25	0,16	0,13

SAL-9 WŁ 3/2,0/3,2/5 код 42424	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-9 WŁ 3/2,0/3,2/5 код 42424	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,28	0,2	0,11	x

SAL-9 WŁ 3/2,5/3,2/5 код 42427	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-9 WŁ 3/2,5/3,2/5 код 42427	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,25	0,18	x	x

SAL-10 WŁ 3/1,5/3,7/5 код 42439	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-10 WŁ 3/1,5/3,7/5 код 42439	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,19	0,13	x	x

SAL-10 WŁ 3/2,0/3,7/5 код 42442	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-10 WŁ 3/2,0/3,7/5 код 42442	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,16	0,1	x	x

SAL-10 WŁ 3/2,5/3,7/5 код 42445	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-10 WŁ 3/2,5/3,7/5 код 42445	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,11	x	x	x
