Orion PS - 11 Стальные восьмигранные осветительные опоры с одинарным кронштейном с круглым сечением 1
Запросить цену и срок
Москва     +7 (495) 215-22-09

Orion PS - 11 Стальные восьмигранные осветительные опоры с одинарным кронштейном с круглым сечением

im_0orio00
Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

  • Высота (м): 11
  • Вес (кг): 15
  • Верхний диаметр (мм): 60
  • Нижний диаметр (мм): 195
  • Нагрузка на опору (кг): 64-159
  • Покрытие: Порошковая или гидродинамическая краска
  • Материал: Оцинкованная сталь
  • Количество крепежных отверстий: 4
  • Установка: Прямостоечный и фланцевый способ.
  • Артикул производителя: Orion PS - 11

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Описание

Несиловые осветительные опоры Orion PS — это конструкции с полым стволом и гранями, которые выступают ребрами жесткости. Электропитание проводится по кабелю внутри, что дает защиту от актов вандализма.

Для увеличения сроков эксплуатации выполняется антикоррозионная оцинковка горячим методом. Возможно дополнительное окрашивание поверхности для придания эстетичного вида.

Специфика

Ствол выполняется из стальной заготовки, которая имеет форму трапеции. Металл изгибают для придания нужного диаметра. В нижней части конструкции находится люк для обслуживания, защищенный крышкой и болтом фиксации.

Крепежные отверстия, ревизионное окно, сварка выполняются до оцинковки. Калибровка позволяет соблюсти точность параметров.

Особенности установки

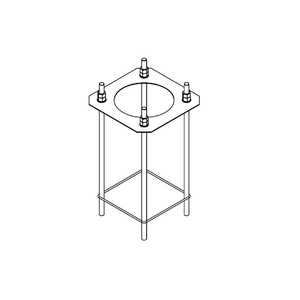

Опоры монтируют фланцевым способом на фундаментный блок с закладным шаблоном из металла либо с помощью погружения части опоры в грунт с последующим выравниванием и бетонированием.

В комплекте используют однорожковый кронштейн (ОC, KC, KCC). Оптимальные места эксплуатации несиловых опор — магистрали, мосты, дворы, автозаправочные станции, парковки.

Габаритные размеры опор

Основные параметры опор Orion PS

Тип опорыВысота подвеса прожек-тора H, мВылет подвеса прожек-тора w, мДиаметр крон-штейна d, ммНижний диаметр опоры D, ммВысота люка W, ммШирина люка s, ммРас-стояние люка от земли h, ммФланец и рас-стояние между анкерными болтами P/R, ммАнкерный болт, ммРазмеры фунда-мента, смДлина вкапы-ваемой части h, ммНагрузка на опору, кг
Orion PS - 11 11 1,5 60 195 400 110 500 412/300 М24 150/43 1200 99

Стандартная высота кронштейна 2 м

Несущая способность опор Orion PS

Высота подвеса прожектора H, мПлощадь светильника в зависимости от ветровой зоны, кв.мИзгибающий момент на уровне фланца, кГмУсилие на срез на уровне фланца, кгВес, кг
Зона IЗона IIЗона IIIЗона IVЗона V
11 0,34 0,16 - - - 1120 216 15*

* Максимальный вес одного светильника. Размещение люка по отношению к кронштейну: фронтальное или тыловое

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

РайонХарактерное давление ветраХарактерная скорость ветра
ЗОНА Ia* qk=170Па Vk=16,7 м/с
Зона I qk=230Па Vk=19,4 м/с
ЗОНА II qk=300Па Vk=22,2 м/с
ЗОНА III qk=380Па Vk=25,0 м/с
ЗОНА IV qk=480Па Vk=28,1 м/с
ЗОНА V qk=600Па Vk=31,4 м/с
ЗОНА VI* qk=730Па Vk=34,6 м/с
ЗОНА VII* qk=850Па Vk=37,3 м/с

* Не включено в таблицу с результатами расчетов нагрузки

Рекомендуемые цвета из палитры RAL
