ОКГСп Опоры контактной сети граненые прямостоечные

Версия для печати

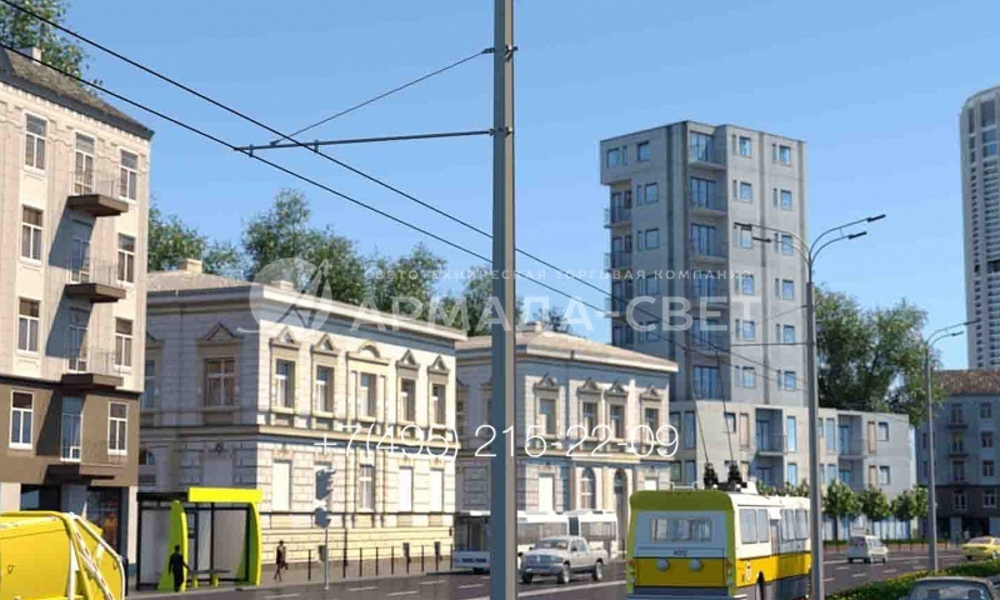

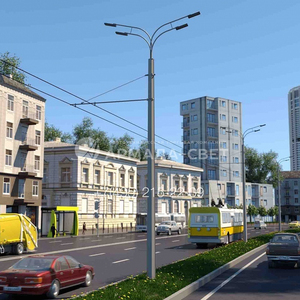

Область применения: опоры контактной сети совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения

Назначение опоры: Контактной сети, Силовая
Высота (м): 9
Тип опоры: СПГ
Вес (кг): 408-1162
Форма ствола опоры: Граненая
Верхний диаметр (мм): 216-353
Способ установки: Прямостоечная
Материал: Лиcтoвoй пpoкaт
Нижний диаметр (мм): 310-542
Подвод кабеля: Воздушный, Подземный
Артикул производителя: ОКГСп

В наличии

Цена: от 118 932 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Назначение

Опоры контактной сети совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях.

Конструкция опоры

Ствол силовой граненой опоры контактной сети выполнен из листового металла методом последовательной гибки. В вижу отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами.

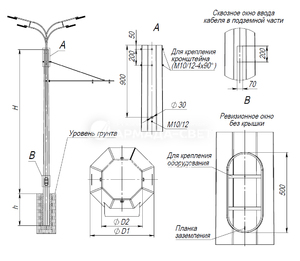

Габаритные размеры

Таблица модификаций опоры ОКГСп

Тип	Цена	Н, м	D1, мм	D2, мм	h, м	P, кг	Посадочное место кронштейна	Масса, кг
ОКГСп-0,4-9,0-11,5-01	118 932 ₽	9	310	216	2,5	400	К230	408
ОКГСп-0,4-9,0-11,5-02	118 932 ₽	9	310	216	2,5	400	К230	408
ОКГСп-0,7-9,0-11,5-01	162 366 ₽	9	343	255	2,5	700	К270	557
ОКГСп-0,7-9,0-11,5-02	162 366 ₽	9	343	255	2,5	700	К270	557
ОКГСп-1,0-9,0-12-01	189 475 ₽	9	412	255	3	1000	К270	650
ОКГСп-1,0-9,0-12-02	189 475 ₽	9	412	255	3	1000	К270	650
ОКГСп-1,5-9,0-12,0-01	217 751 ₽	9	461	304	3	1500	К320	747
ОКГСп-1,5-9,0-12,0-02	217 751 ₽	9	461	304	3	1500	К320	747
ОКГСп-1,8-9,0-12,0-01	280 715 ₽	9	441	304	3	1800	К320	963
ОКГСп-1,8-9,0-12,0-02	280 715 ₽	9	441	304	3	1800	К320	963
ОКГСп-2,0-9,0-12,0-01	291 209 ₽	9	468	304	3	2000	К320	999
ОКГСп-2,0-9,0-12,0-02	291 209 ₽	9	468	304	3	2000	К320	999
ОКГСп-2,5-9,0-12,0-01	315 986 ₽	9	483	353	3	2500	К370	1084
ОКГСп-2,5-9,0-12,0-02	315 986 ₽	9	483	353	3	2500	К370	1084
ОКГСп-3,0-9,0-12,0-01	338 723 ₽	9	542	353	3	3000	К370	1162
ОКГСп-3,0-9,0-12,0-02	338 723 ₽	9	542	353	3	3000	К370	1162
