ТП Опоры контактной сети прямостоечные трубчатые

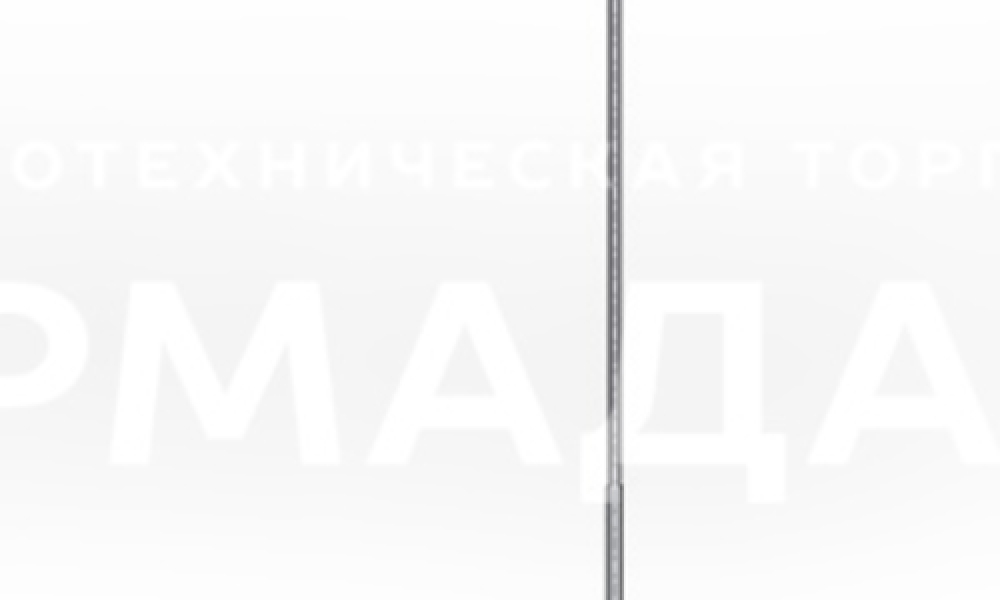

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, железнодорожные платформы, контактная сеть городского транспорта, железнодорожные станции, открытые спортивные сооружения, рекламные щиты.

Артикул производителя: ТП
Верхний диаметр (мм): 168-325
Вес (кг): 627-1501
Высота (м): 9-11
Материал: Трубный прокат
Назначение опоры: Силовая, Контактной сети
Нижний диаметр (мм): 219-478
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Способ установки: Прямостоечная
Тип опоры: ТП
Установка: В подготовленный котлован
Форма ствола опоры: Трубчатая

В наличии

Цена: от 182 771 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Трубчатые прямостоечные силовые опоры используют для организации освещения площадей, улиц, дорог и железнодорожных платформ. Поскольку этот вид опор позволяет использовать не только внутреннюю, но и воздушную прокладку силового кабеля и выдерживает значительные нагрузки, он подходит также для устройства контактной сети электротранспорта или подвеса СИП.

Опоры ТП изготавливают из двух стальных труб разного диаметра: от 168 до 478 мм. Из труб создают ступенчатый ствол, фиксируя стыки сваркой. Чтобы не допустить коррозии металла, поверхность обрабатывают методом горячего цинкования. Благодаря этому опоры прослужат не меньше 25 лет, а дополнительно вы можете заказать лакокрасочное покрытие, которое усилит защиту металла и придаст опорам эстетичный вид.

Высота надземной части опоры составляет от 9 до 11 м, подземная часть – от 2 до 2,5м. Вес и максимальная нагрузка зависят от диаметра труб, из которых сделана опора, а также ее высоты. Конструкции способны выдерживать до 3 000 кг, но и вес самих опор немалый: до 1 500 кг. Поэтому конструкции устанавливают в котлован и заливают фундамент бетоном.

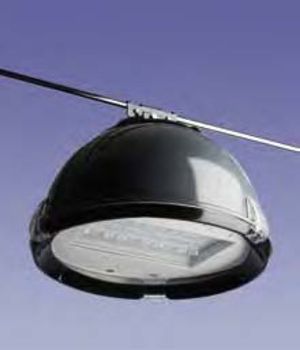

	Светодиодный светильник - GALAD Дельта LED Мощность 40 Вт Степень защиты – IP65 Классическая форма светильника в светодиодном исполнении Поворот узла крепления на 360° в горизонтальной плоскости и на 33° в вертикальной, что позволяет устанавливать светильник на трос, натянутый вдоль или поперек проезжей части, а также на трос, установленный наклонно
	Кронштейн «Солярис» (серия 10) Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с кронштейном). За счет обечайки и внутренней трубы кронштейн прочно и надежно закрепляется на опоре. Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

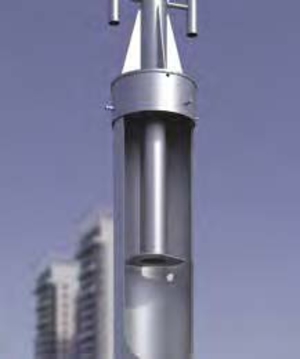

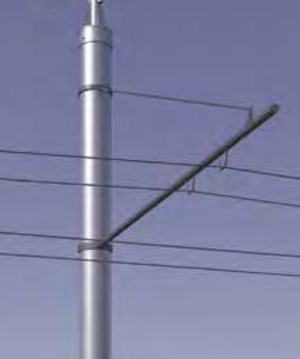

	Линии контактной сети На опору можно устанавливать специальную арматуру для подвеса контактных линий электротранспорта (арматура заказывается отдельно). В опоре предусмотрено специальное отверстие для воздушного подвода питания. В опоре предусмотрено отверстие под болт М10 для осуществления заземления. Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе);

Покрытие

На опоры методом горячего цинкования наносится специальное антикоррозийное покрытие в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделий в течение 25 -30 лет эксплуатации. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Дополнительно наружная поверхность опоры может быть обработана лакокрасочным покрытием. Цвет оговаривается при заказе.

Особенности конструкции

Опоры представляют собой стальные сварные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91). Сталь для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II -23-81 «Стальные конструкции».

Способ установки опор

Установка опор осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Способ установки оборудования

На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Преимущества

В качестве материала используется высококачественный трубный прокат по ГОСТ 8732-78 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
Ревизионное окно имеет специальное усиление, что обеспечивает повышенную прочность опоры.
Возможен как воздушный, так и подземный подвод кабеля.
Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

Габаритные размеры и технические детали опор

Основные параметры опор ТП

Название	Цена	Обозначение опоры	Обозначение установочного места кронштейна	P, кг	H, мм	h1, мм	h, мм	D1, мм	D2, мм	Масса*, кг
ТП-400-9	191 516 ₽	ТП-400-9,0/11,0-01**-ц	О2	400	9000	2000	4000	219	168	657
ТП-700-9	198 803 ₽	ТП-700-9,0/11,5-01**-ц	О3	700	9000	2500	2500	299	219	682
ТП-900-9	218 334 ₽	ТП-900-9,0/11,0-01**-ц	О3	900	9000	2000	2500	325	219	749
ТП-1000-9	227 079 ₽	ТП-1000-9,0/11,5-01**-ц	О3	1000	9000	2500	3500	325	219	779
ТП-1000-11	402 562 ₽	ТП-1000-11,0/13,5-01**-лк	О4	1000	11000	2500	4500	325	273	1381
ТП-1200-9	264 974 ₽	ТП-1200-9,0/11,0-01**-ц	О4	1200	9000	2000	5000	377	273	909
ТП-1200-10	253 605 ₽	ТП-1200-10,0/12,5-01**-лк	О4	1200	10000	2500	5000	325	273	870
ТП-1300-9	260 893 ₽	ТП-1300-9,0/11,5-01**-ц	О4	1300	9000	2500	4500	377	273	895
ТП-1500-9	265 557 ₽	ТП-1500-9,0/11,5-01**-ц	О4	1500	9000	2500	4000	377	273	911
ТП-1800-9	309 719 ₽	ТП-1800-9,0/11,5-01**-ц	О5	1800	9000	2500	5000	426	325	1062,5
ТП-1800-10	308 407 ₽	ТП-1800-10,0/12,5-01**-лк	О5	1800	10000	2500	5000	426	325	1058
ТП-2000-9/11	334 642 ₽	ТП-2000-9,0/11,5-01**-ц	О5	2000	9000	2000	4500	426	325	1148
ТП-2000-9/12	348 634 ₽	ТП-2000-9,0/12,0-01**-ц	О5	2000	9000	3000	4500	426	325	1196
ТП-2200-9	337 849 ₽	ТП-2200-9,0/11,5-01**-ц	О5	2200	9000	2500	4000	426	325	1159
ТП-2500-9	354 464 ₽	ТП-2500-9,0/11,5-01**-ц	О5	2500	9000	2500	2500	426	325	1216
ТП-3000-9	429 380 ₽	ТП-3000-9,0/11,5-01**-ц	О5	3000	9000	2500	2500	426	377	1473

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

Галерея

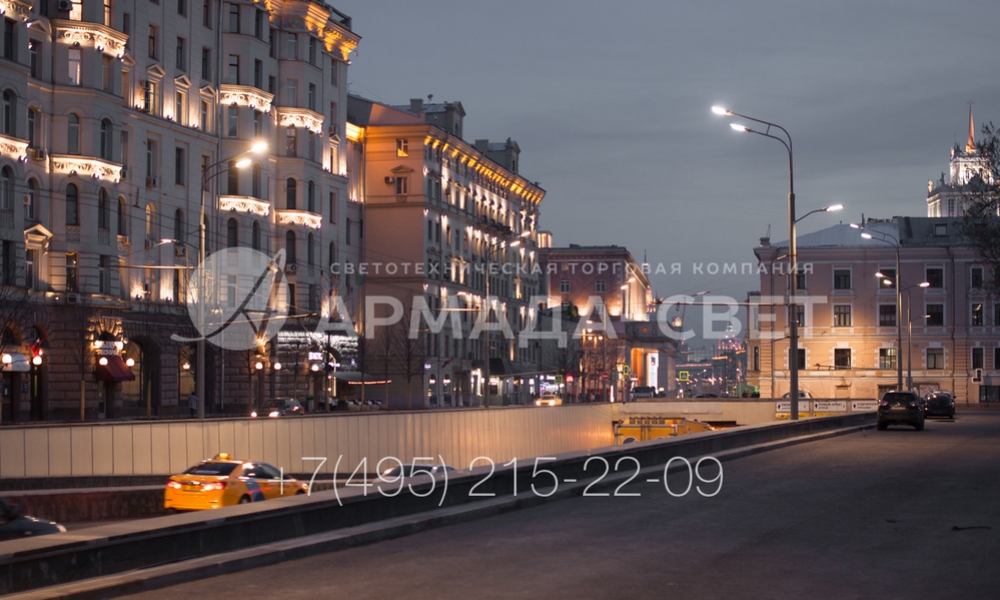

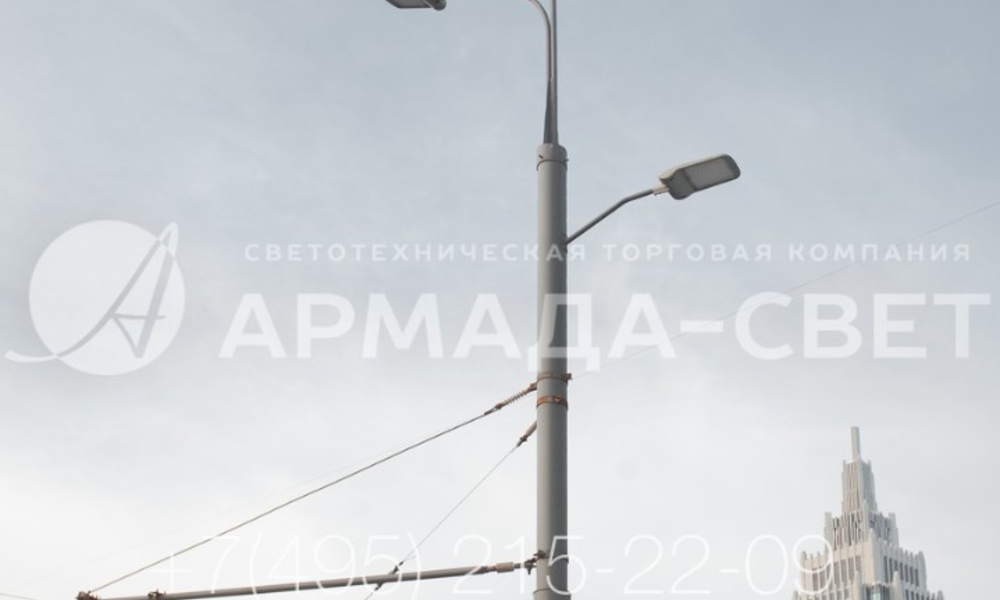

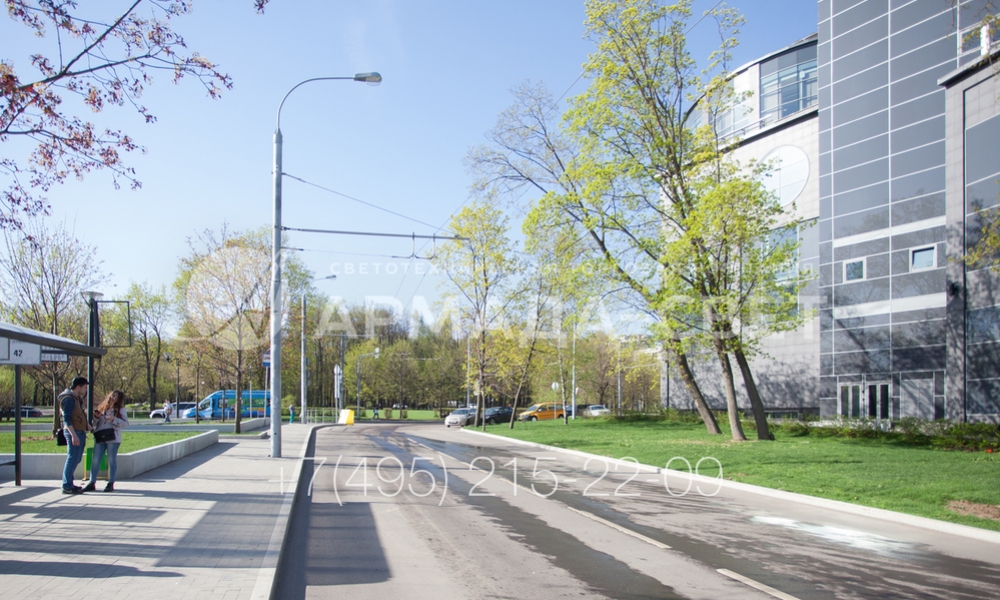

1) Опоры трубчатые контактной сети с прямостоечным способом установки делаются из труб с круглым поперечным сечением. Для монтажа в нижней части предусмотрен хвостовик, который бетонируется в фундаменте. Опора дополнительно оснащается разными типами кронштейнов для монтажа осветительных приборов.

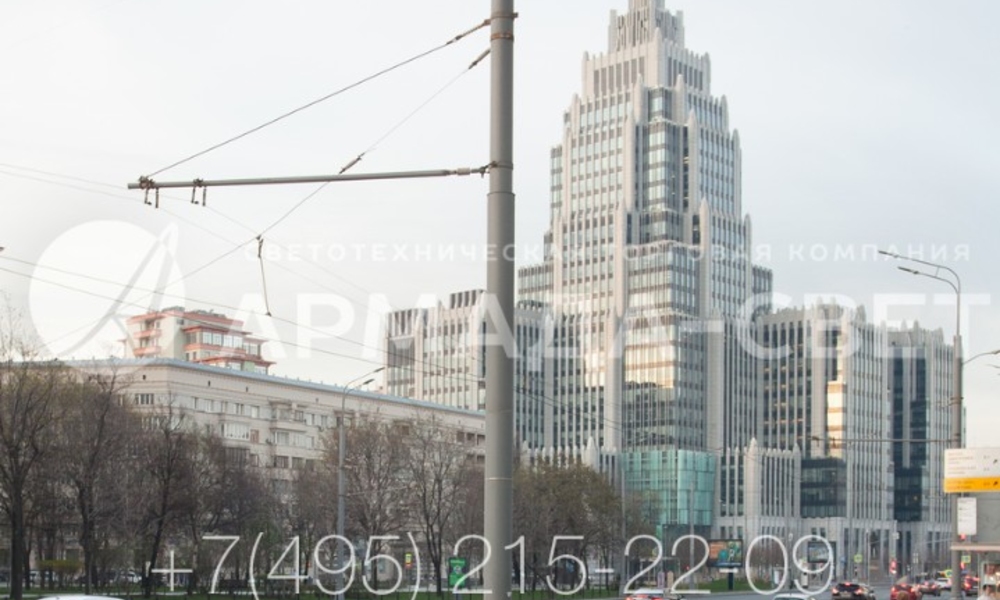

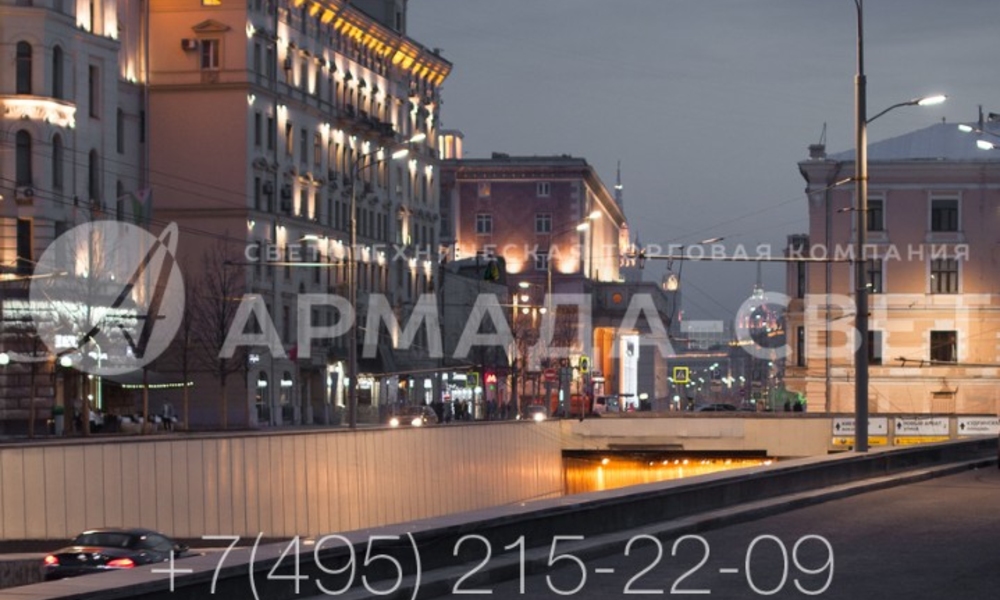

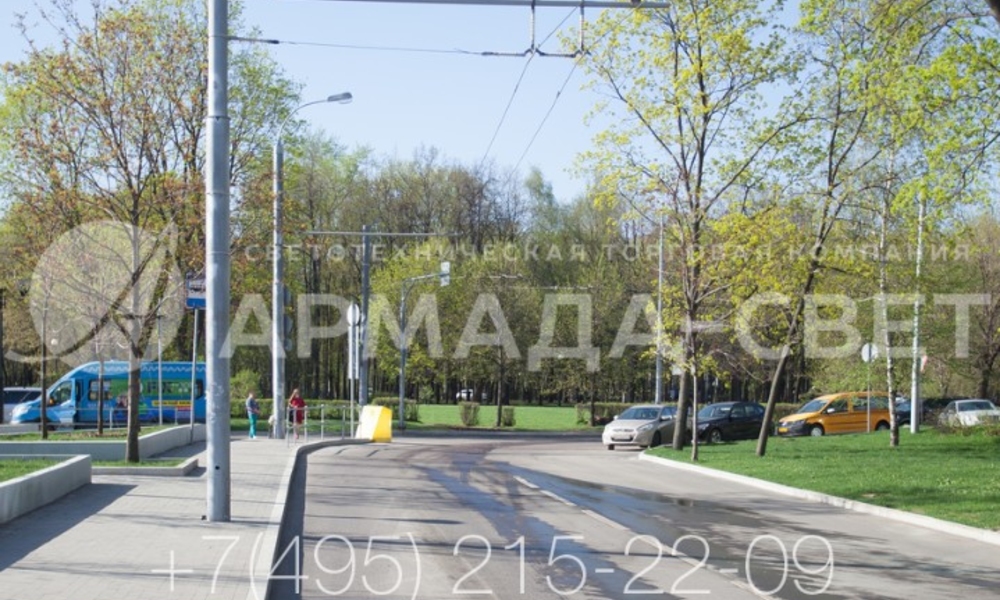

2) Опора для контактной сети модели ТП устанавливается на месте эксплуатации с помощью хвостовика, который бетонируется в котловане. Монтаж производится без закладной детали фундамента. Изделие может использоваться также для освещения, для чего на оголовке устанавливается красивый кронштейн со светильниками.

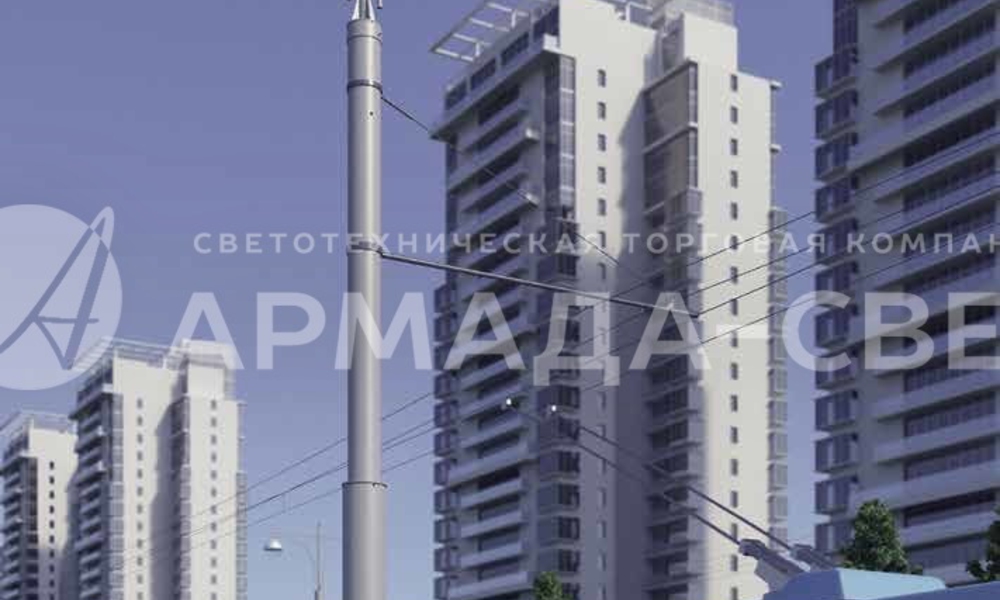

3) Если необходимо устанавливать трубчатые опоры контактной сети на мостах и эстакадах, прямостоечные модели не подойдут. Они могут монтироваться только в местах, где есть грунт для устройства котлована под фундамент. Зато ТП стоят дешевле фланцевых и монтируются за один технологический цикл.

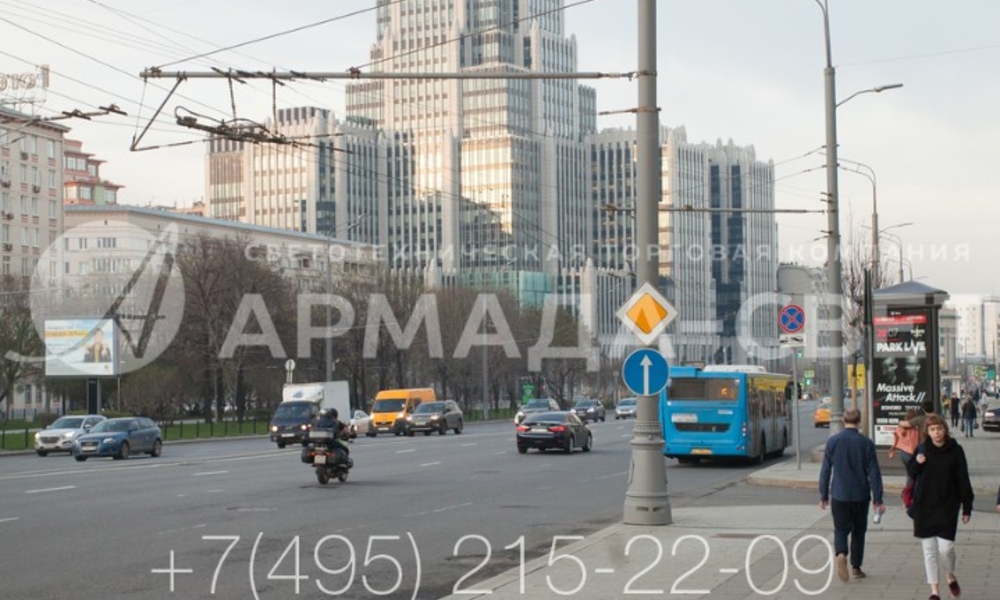

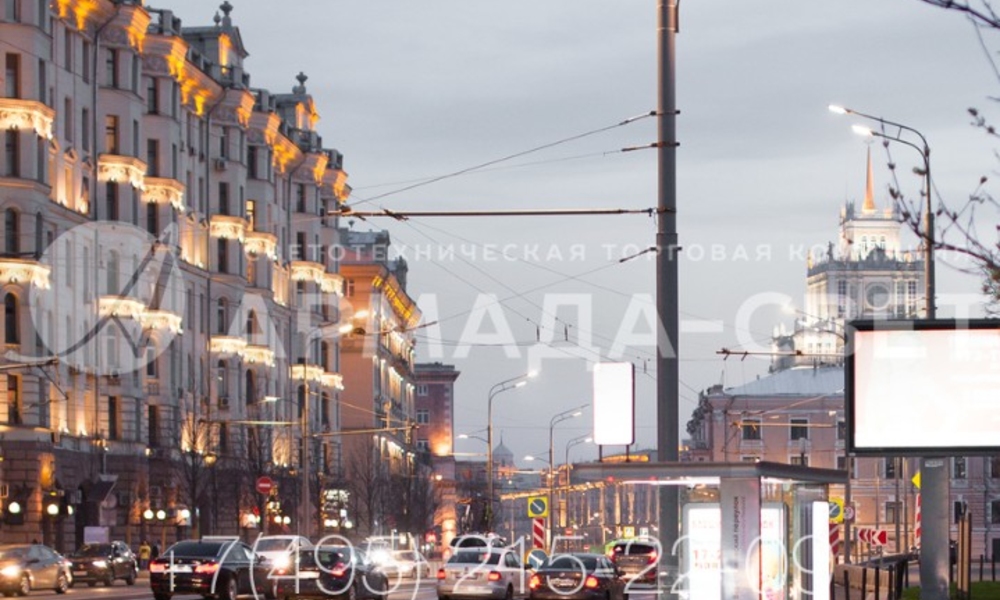

4) При использовании прямостоечных опор в месте установки отсутствует массивный круглый фланец с косынками. Однако инженеры все равно прибегают к декорированию места монтажа с помощью тумбы. Обратите внимание, что при подземной подводке кабелей в тумбе и нижней части ствола проделывается ревизионное отверстие для доступа к клеммной колодке.

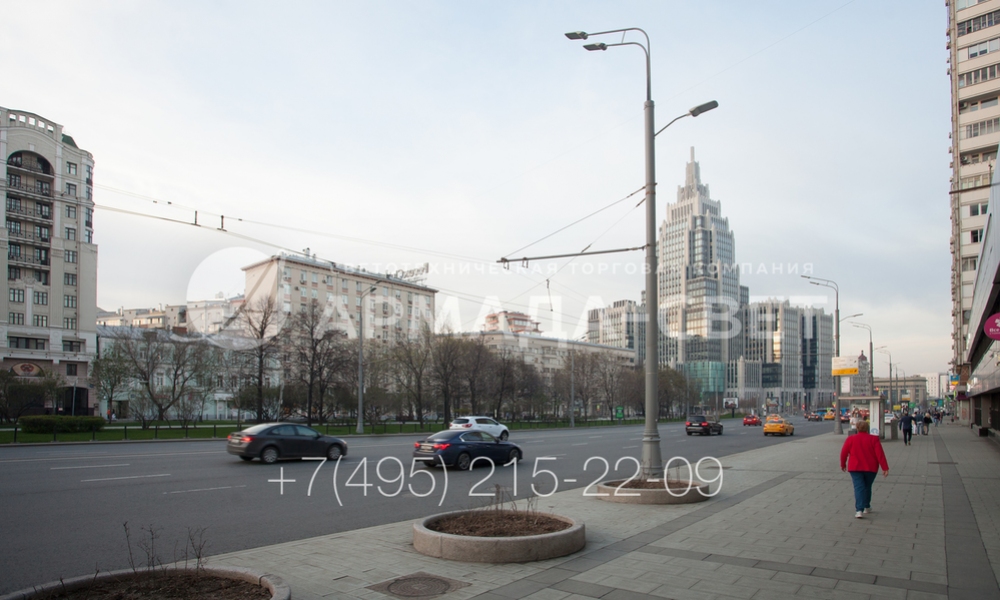

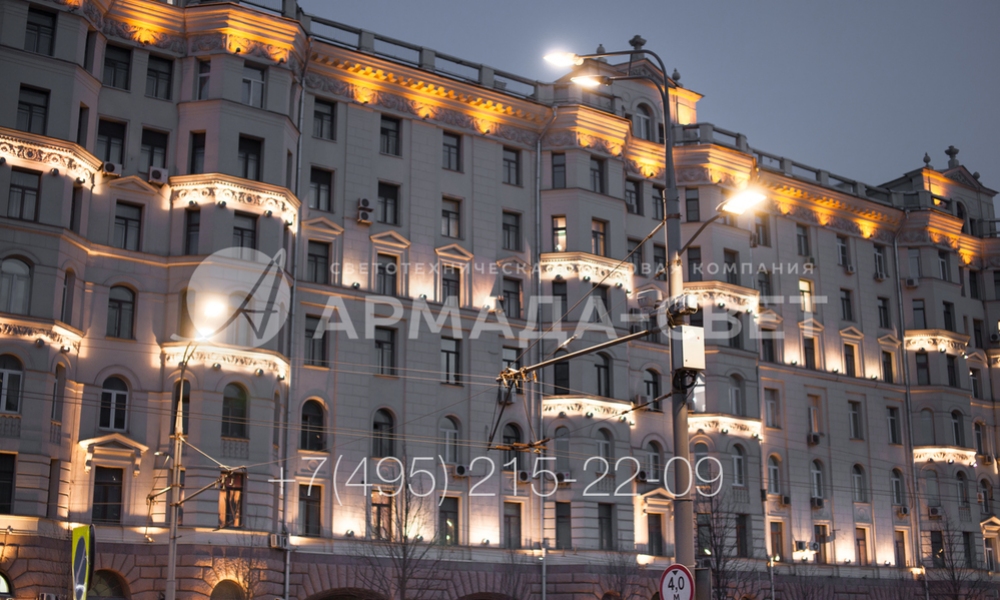

5) Трубчатые прямостоечные опоры для контактной сети имеют большое преимущество. На них можно устанавливать осветительные приборы консольного типа. Причем кронштейны для светильников ставятся как на оголовке, так и на самом стволе. На фото один из светильников служит для освещения тротуара для пешеходов рядом с проезжей частью.

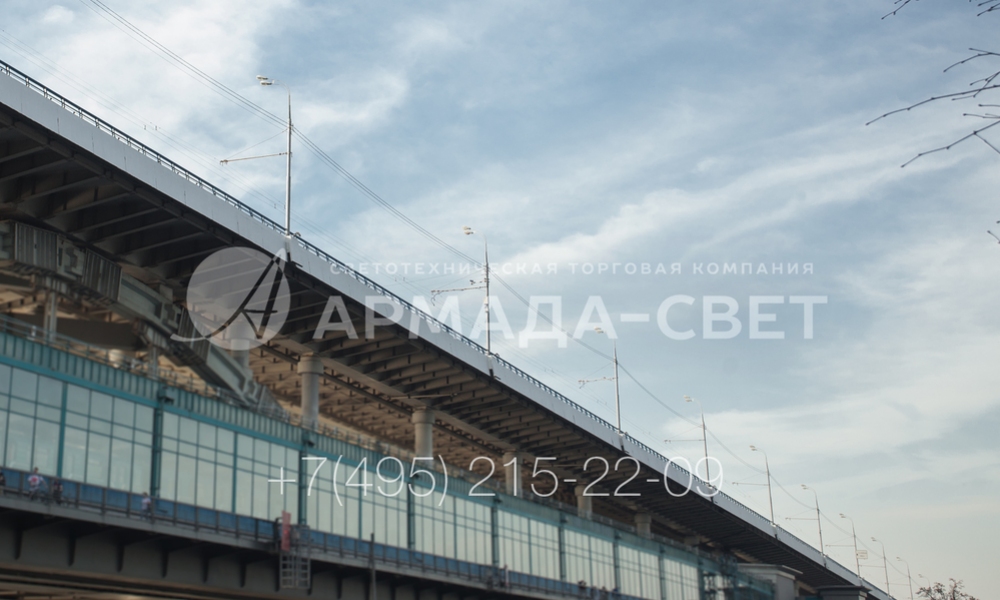

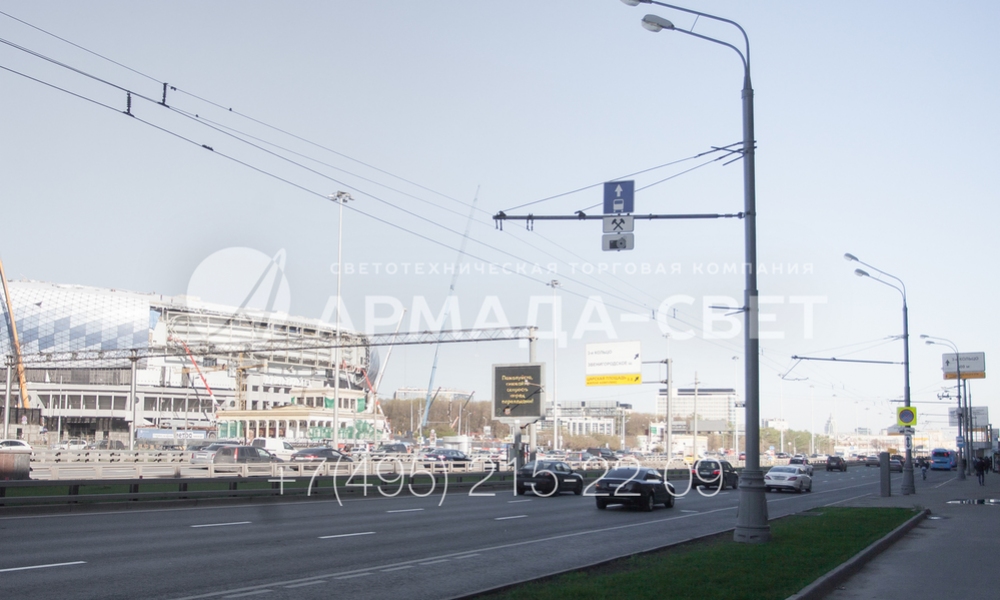

6) Первоначально опоры типа ТП предназначены для установки контактной сети городского транспорта и осветительной аппаратуры. Однако стволы этих конструкций выдерживают большую нагрузку. Поэтому их можно использовать также для крепления других видов оборудования в пределах допустимых норм.

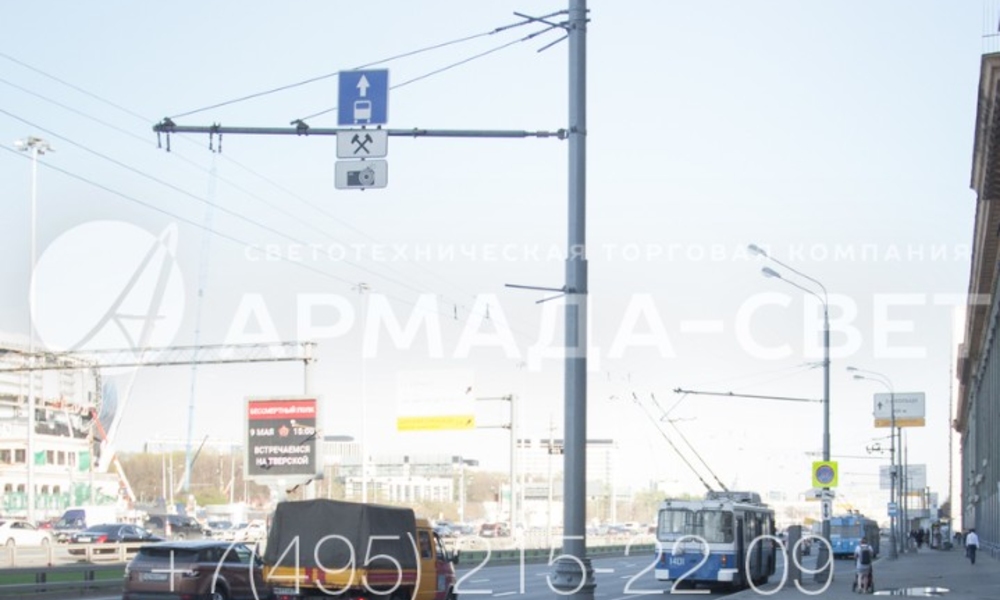

7) На фото представлена опора контактной сети, у которой провода для троллейбусов подвешены на жесткой консоли с растяжкой и гибком стальном тросе. Кронштейн под светильники на оголовке совместим с консольными приборами освещения. Установлены два светильника, чтобы ярко осветить нужный участок трассы.

8) Чтобы уменьшить число проводов на улицах города, кабели для питания светильников и контактной сети городского электротранспорта подводятся к опоре на фотографии под землей. Это делается во время строительства улицы, так как после этого сверху укладыается бетонная плитка тротуара.

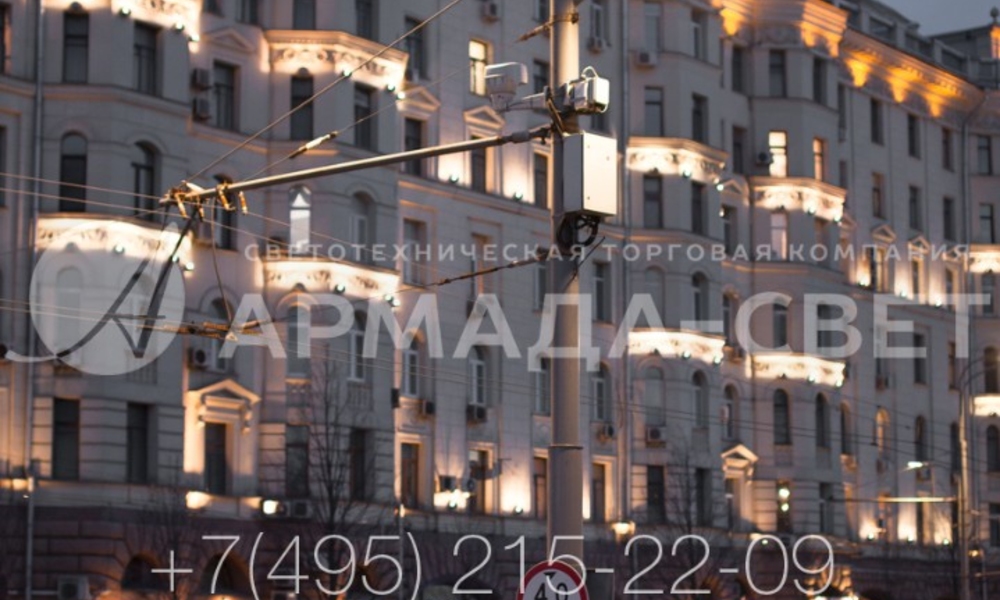

9) Для соединения подземной силовой линии с кабелями контактной сети городского транспорта и приборами освещения используется внутренняя проводка. Она нужна для того, чтобы улучшить внешний вид конструкции. Однако можно ставить и наружные распределительные шкафы, которые видны на этой фотографии.

10) Для изготовления прямостоечных опор контактной сети используются трубы из углеродистой стали с большой толщиной стенок. Поэтому сами стволы выдерживают очень большую нагрузку. Их часто применяют для установки большого количества оборудования и знаков, чтобы сократить число инженерных конструкций на улицах города и увеличить свободное пространство.

11) Опора из трубного проката может быть легко адаптирована под решение определенных задач в сфере освещения с помощью сменных кронштейнов. На этой фотографии изображен кронштейн с обечайкой, который имеет очень большую высоту и длину выноса. Несмотря на большой вес конструкции, опора выдерживает даже дополнительный светильник с обратной стороны.

12) На фото изображена опора освещения, которая установлена на парапете. Чтобы установить таким образом прямостоечную конструкцию, необходимо заранее бетонировать ее хвостовик вместе с наземной части при строительстве ограждения. Снизить трудоемкость работ позволяют модификации опор с фланцем.

13) В нижней части прямостоечной опоры контактной сети, которая изображена на фотографии, отсутствует фланец. Поэтому во время установи не нужно использовать закладную деталь. Так как массивный круглый элемент с косынками и болтами отсутствует, место установки выглядит аккуратнее и не требует дополнительного декорирования.

14) Осветительная опора типа ТП подходит для эксплуатации в любых климатических условиях, характерных для нашей страны. Типовая конструкция делается согласно общим стандартам, однако если необходимо устанавливать опору в районах с низкими температурами зимой, используется трубный прокат из других марок стали.

15) На фотографии изображена опора контактной сети с прямостоечным способом установки, у которой провода для троллейбусов подвешены к стальной трубе. Однако силовые линии подведены под землей. Поэтому в нижней части обязательно делается ревизионное отверстие, через которое выполняется коммутация с электрической частью ствола.

16) На фото представлена опора силового типа с хвостовиком для установки фундамента модели ТП. Она используется для подвески проводов, по которым подается электрическая энергия для работы городского общественного электрического транспорта. Кабели для питания проложены под землей, для чего между опорами роются отдельные траншеи.
