Antares P 60 Стальные круглые осветительные опоры

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Артикул производителя: Antares P
Верхний диаметр (мм): 60-62
Высота (м): 7-12
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 2
Материал: Оцинкованная сталь
Межцентровое расстояние отверстий B, мм: 300
Нагрузка на опору (кг): 64-173
Назначение опоры: Несиловая
Нижний диаметр (мм): 146-206
Подвод кабеля: Подземный
Покрытие: Порошковая или гидродинамическая краска
Размер фланца (мм): 412
Способ установки: Фланцевая
Тип опоры: НФК
Форма ствола опоры: Круглоконическая

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Осветительные опоры Antares P 60 (высота 7–12 м). Сфера применения — функциональное освещение автомагистралей, городских дорог, дворовых площадок и других объектов инфраструктуры.

Ствол опоры — круглоконический, полый. Питающий кабель вводится внутрь конструкции из-под земли. Для разделения электрокабеля в нижней части конструкции предусмотрен технологический люк.

Покрытие опор

В роли защиты от атмосферных воздействий, вызывающих коррозию стали, выступает цинковое покрытие, обладающее достаточно высокими эстетическими качествами. По индивидуальному заказу возможно декоративное окрашивание корпуса опор поверх оцинковки.

Технические параметры конструкции

Листовой металло металлической заготовке на гибочном станке придается форма конуса. Кромки листа свариваются продольно одним швом.

Кронштейны фиксируются на резьбовые соединения диаметром 60 или 62 мм, расположенные в верхней части ствола.
Нижний диаметр опоры — 146–206 мм.
Ограничения по эксплуатации в ветровых зонах I–V отсутствуют.
Максимальный вес навешиваемого оборудования — 50 кг.
Ревизионный люк 400*100(110) мм — в нижней части ствола, в 0,5 м от земли.

Модели с приваренным штампованным фланцем устанавливаются на закладной элемент фундамента.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

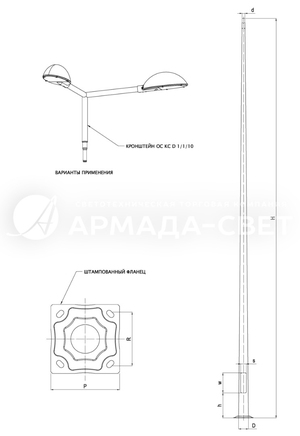

Габаритные размеры опор

Основные параметры опор Antares P 60

Тип опоры	Высота опоры H, м	Верхний диаметр опоры d, мм	Нижний диаметр опоры D, мм	Высота люка W, мм	Ширина люка s, мм	Расст. люка от земли h, мм	Фланец и расстояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фундамента, см	Длина вкапываемой части h, мм	Нагрузка на опору, кг
Antares P 60 - 7	7	60	146	400	100	500	412/300	M24	100/43	1000	64
Antares P 60 - 8	8	60	158	400	100	500	412/300	M24	100/43	1200	76
Antares P 60 - 9	9	60	170	400	100	500	412/300	M24	120/43	1200	88
Antares P 60 - 10	10	60	182	400	110	500	412/300	M24	120/43	1500	101
Antares P 60 - 11	11	60	194	400	110	500	412/300	M24	150/43	1500	117
Antares P 60 - 12	12	60	206	400	110	500	412/300	M24	150/43	1700	132
Antares P 60 - 9	9	62	170	400	100	500	412/300	M24	120/43	1200	114
Antares P 60 - 10	10	62	182	400	110	500	412/300	M24	120/43	1500	132
Antares P 60 - 11	11	62	194	400	110	500	412/300	M24	150/43	1500	151
Antares P 60 - 12	12	62	206	400	110	500	412/300	M24	150/43	1700	173

* кронштейн заказывается отдельно

Несущая способность опор Antares P 60

Высота опоры H, м	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Высота опоры H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
7	0,66	0,44	0,30	0,19	0,12	595	135	50
8	0,65	0,42	0,28	0,17	0,10	736	149	50
9	0,63	0,40	0,26	0,15	0,08	889	163	50
10	0,60	0,38	0,23	0,13	0,06	1049	178	50
11	0,50	0,30	0,17	0,08	-	1157	189	50
12	0,48	0,28	0,15	0,06	-	1329	206	50
9	1,01	0,70	0,48	0,34	0,23	1170	192	50
10	1,03	0,70	0,48	0,34	0,23	1415	212	50
11	1,03	0,70	0,48	0,34	0,23	1680	233	50
12	0,83	0,53	0,35	0,22	0,13	1677	232	50

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
