НПК Опоры несиловые прямостоечные круглоконические 1

Запросить цену и срок

Москва +7 (495) 215-22-09

НПК Опоры несиловые прямостоечные круглоконические

+11

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайонов, АЗС, парковки, автостоянки, многоуровневые развязки, улицы и дороги с высокой и средней интенсивностью движения, аэропорты, железнодорожные платформы.

Назначение опоры: Несиловая
Высота (м): 5-10
Вес (кг): 68,5-159
Тип опоры: НПК
Верхний диаметр (мм): 66-75
Форма ствола опоры: Круглоконическая
Нижний диаметр (мм): 141-204
Способ установки: Прямостоечная
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Установка: В подготовленный котлован
Артикул производителя: НПК

В наличии

Цена: от 19 968 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые опоры используют для высотного размещения осветительных приборов. Их устанавливают вдоль улиц и дорог, на площадях, парковках и железнодорожных платформах. Подходит этот тип конструкции и для аэропортов. Осветительные приборы крепят торшерным способом или с помощью кронштейнов. Силовой кабель подводят подземным путем.

Несиловые прямостоечные круглоконические опоры производят из стального проката толщиной 3–4 мм. Чтобы конструкция служила на протяжении 30 лет, ее обрабатывают методом горячего цинкования. Этозащищает металл от коррозии. Для придания декоративного вида можно заказать лакокрасочное покрытие и оговорить его цвет при оформлении заявки.

Высота надземной части опоры – от 5 до 10 м. а диаметр сужается от основания к верху. Если внизу диаметр ствола может достигать 207 мм, то вверху – не больше 65 мм. Точные цифры зависят от высоты опоры и нагрузки на нее: чем выше конструкция, тем больше диаметр. Максимальный вес опоры –, 159 кг. поэтому ее легко перевозить и устанавливать. Опоры НПК ставят в подготовленный котлован и бетонируют.

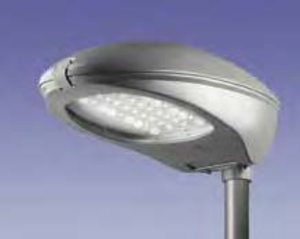

	Светодиодный светильник – GALAD Альфа LED Мощность 42-54 Вт Степень защиты – IP66 Классическая форма светильника в светодиодном исполнении Универсальное крепление – на Г-образный кронштейн или торшерную опору Регулировка угла наклона ±10°

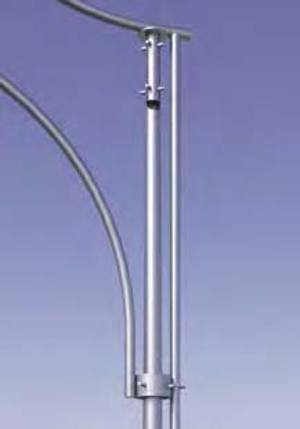

	Кронштейн «Гранд» (серия 5) Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с опорой). За счет опорной поверхности и внутренней трубы кронштейн прочно и надежно закрепляется на опоре. Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе). Дизайн кронштейна позволяет эффективно освещать как дороги, так и пешеходные зоны.

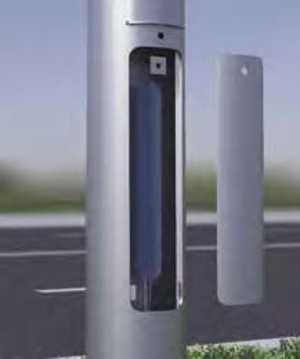

	Ревизионный лючок В опоре предусмотрен ревизионный лючок с планкой для установки электрокомплектующих. Лючок имеет специальный козырек, что исключает проникновение воды внутрь опоры при обслуживании в дождливую погоду. Опора предусматривает подземный подвод питания через окна в подземной части опоры. Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе и выполняется по индивидуальному проекту).

Покрытие

На опоры методом горячего цинкования наносится специальное антикоррозийное покрытие в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделий в течение 25 -30 лет эксплуатации. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Дополнительно наружная поверхность опоры может быть обработана лакокрасочным покрытием. Цвет оговаривается при заказе.

Особенности конструкции

Опоры выполнены из листового металлопроката, что существенно снижает массу изделия по сравнению с аналогичной трубной продукцией. Сталь для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II-23-81 «Стальные конструкции».

Способ установки опор

Установка опор осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер Dн. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Способ установки оборудования

На опору допускается устанавливать кронштейны со светильниками, для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для разделки кабелей предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10).

Преимущества

В качестве материала используется высококачественный листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
Опора имеет малый вес, что облегчает её доставку и установку.
Над ревизионным окном расположен козырек, благодаря которому обеспечивается безопасное обслуживание опоры в дождливую погоду.
Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

Габаритные размеры и технические детали опор

Основные параметры опор НПК

Название	Цена	Обозначение опоры	Обозначение установочного места кронштейна	H, мм	h1, мм	Dн, мм	Dв, мм	Масса*, кг
НПК-5	19 968 ₽	НПК-5,0/6,25-02-ц	Ф2, Ф3	5000	1250	141	75	68,5
НПК-6	25 710 ₽	НПК-6,0/7,25-02-ц	Ф2, Ф3	6000	1250	162	75	88,2
НПК-7	31 774 ₽	НПК-7,0/8,5-02-ц	Ф2, Ф3	7000	1500	177	75	109,0
НПК-8	37 021 ₽	НПК-8,0/9,5-02-ц	Ф2, Ф3	8000	1500	189	75	127,0
НПК-9	45 183 ₽	НПК-9,0/11,0-02-ц	Ф2, Ф3	9000	2000	204	72	155,0
НПК-10	46 349 ₽	НПК-10/11,5-02-ц	Ф2	10000	1500	204	66	159,0

H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

Галерея

1) Круглоконические прямостоечные несиловые опоры применяются для строительства систем освещения в местах массового нахождения людей. Основным отличием этой инженерной конструкции является возможность установки с помощью хвостовика, который бетонируется в фундаменте без использования закладной детали фундамента.

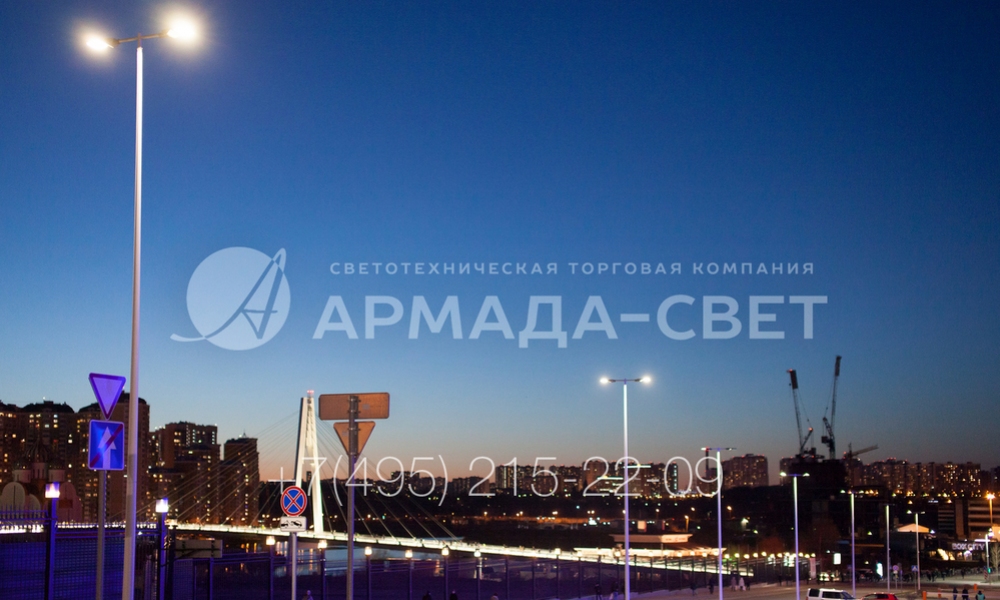

2) Интенсивность и направление светового потока от светильников на опорах может варьироваться в широком диапазоне благодаря разным типам кронштейнов. На фото проезжая часть освещается сразу двумя консольными светодиодными светильниками, а для освещения тротуара предусмотрена отдельная консоль, размещенная на меньшей высоте.

3) Круглоконические опоры с прямостоечным способом установки часто ставятся на газонах в местах массового отдыха людей на бульварах и набережных. За счет возможности монтажа без фланца место установки имеет более красивый внешний вид. Газон или мощение тротуара может подступать прямо к стволу опоры.

4) Круглоконические прямостоечные опоры легко заменяют собой парково-декоративные конструкции. Они цинкуются для защиты от коррозии, однако поверх слоя цинка можно применить порошковое окрашивание. На фото в качестве светового прибора использованы светодиодные лампы, размещенные на декоративном кронштейне.

5) Прямостоечные опоры не имеют подпятника, который прикручивается к закладной детали фундамента с помощью болтов. Поэтому место установки выглядит аккуратнее. Трава на газоне находится прямо возле ствола. Для улучшения внешнего вида улицы применена подземная подводка кабелей, чтобы висящие провода не портили внешний вид освещаемого объекта.

6) Прямостоечные круглоконические опоры часто применяются для освещения территорий домов отдыха, санаториев и частных владений. За счет более простой конструкции они стоят дешевле и позволяют сократить затраты на строительство. Кроме того, не нужно тратить дополнительные деньги на покупку закладных деталей фундамента.

7) Опоры НПК могут использоваться для строительства систем освещения жилых комплексов и придомовых территорий. Основными преимуществами этих изделий является универсальность и доступная стоимость. На оголовок могут крепиться разные кронштейны, а за счет более простой технологии изготовления и монтажа сокращаются затраты на строительство инженерной сети.

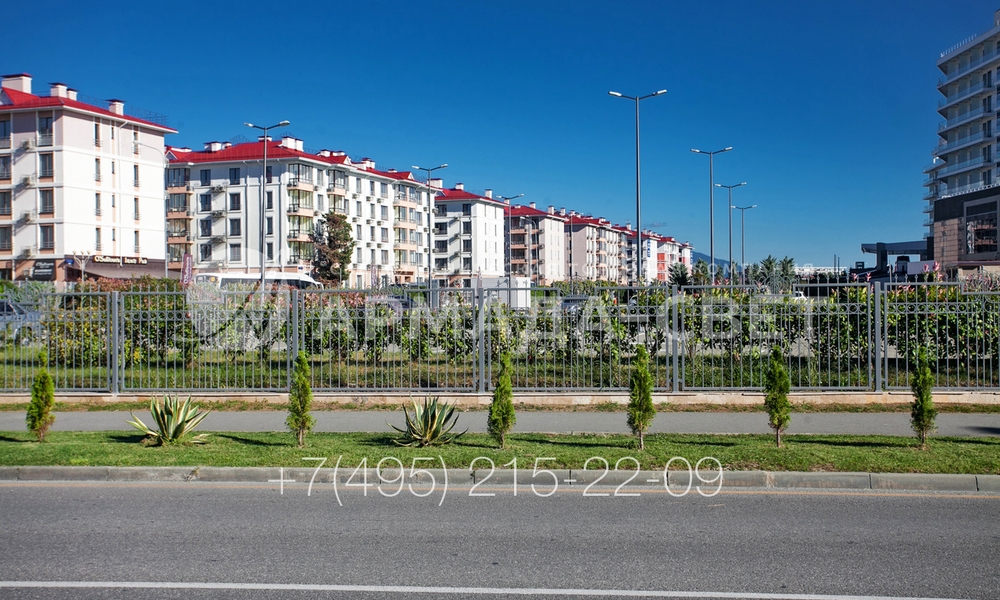

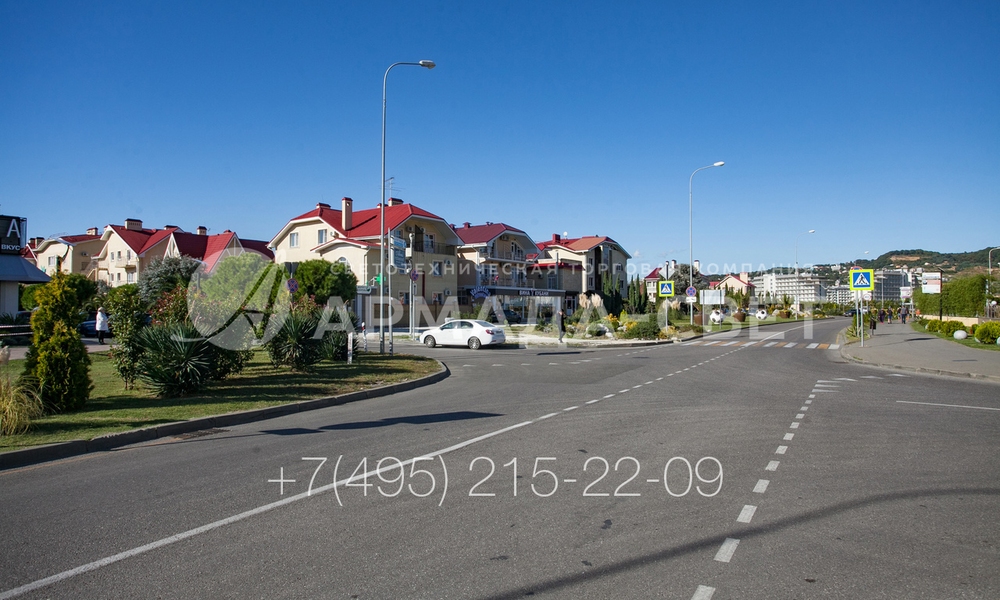

8) На фото изображены прямостоечные опоры, установленные вдоль автомобильной дороги с небольшой интенсивностью движения в приморском городе. За счет надежной защиты углеродистой стали от коррозии с помощью слоя цинка опоры служат до 30 лет без потери технических характеристик даже во влажном соленом воздухе.

9) Осветительные конструкции можно использовать для создания заливающего освещения на большой площадке. Для этого на оголовок крепится кронштейн, у которого имеется 4 консоли, размещенные под углом в 90 градусов относительно друг друга. На фото в качестве источников света применены газоразрядные лампы.

10) Круглоконические опоры красиво смотрятся в местах массового проживания людей. Они подключаются к электричеству с помощью подземных силовых линий. Провода прокладываются в траншеях, поэтому не висят в воздухе между опорами и не портят внешний вид улиц. Это особенно уместно в коттеджных городках.

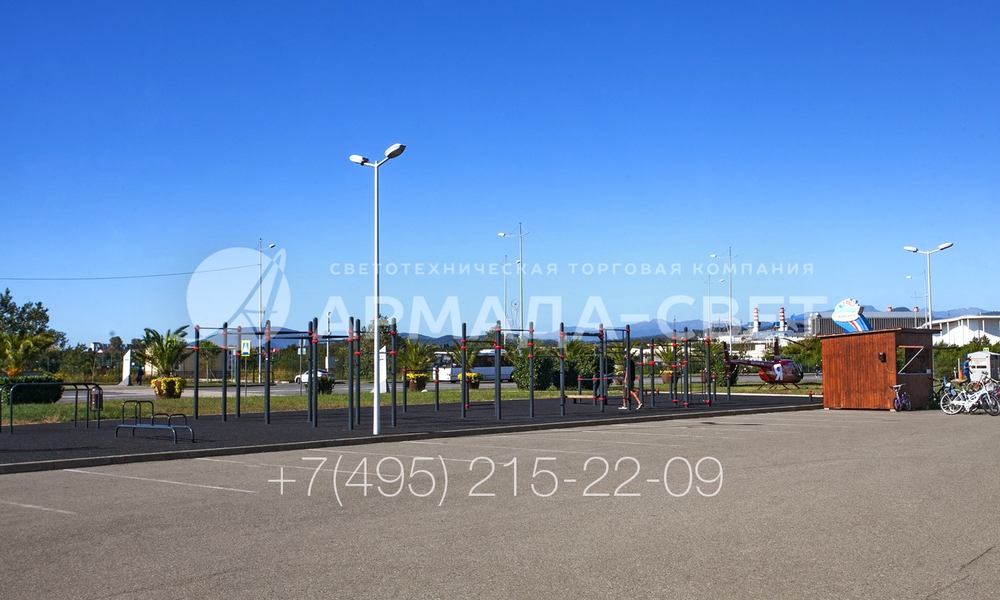

11) Круглоконические осветительные опоры подходят для освещения территорий спортивных и детских игровых площадок. Отсутствие фланца делает место установки более аккуратным. Сам процесс монтажа не требует значительных усилий, достаточно пробурить отверстие в земле, вставить туда хвостовик опоры и забетонировать его.

12) Прямостоечные опоры больше подходят для монтажа на клумбах и газонах. В отличие от массивного фланца с болтами, место установки ствола с хвостовиком выглядит более аккуратно. Кроме того, такой способ дает возможность сократить затраты на покупку самих изделий и дополнительных ЗДФ для крепления осветительной конструкции.

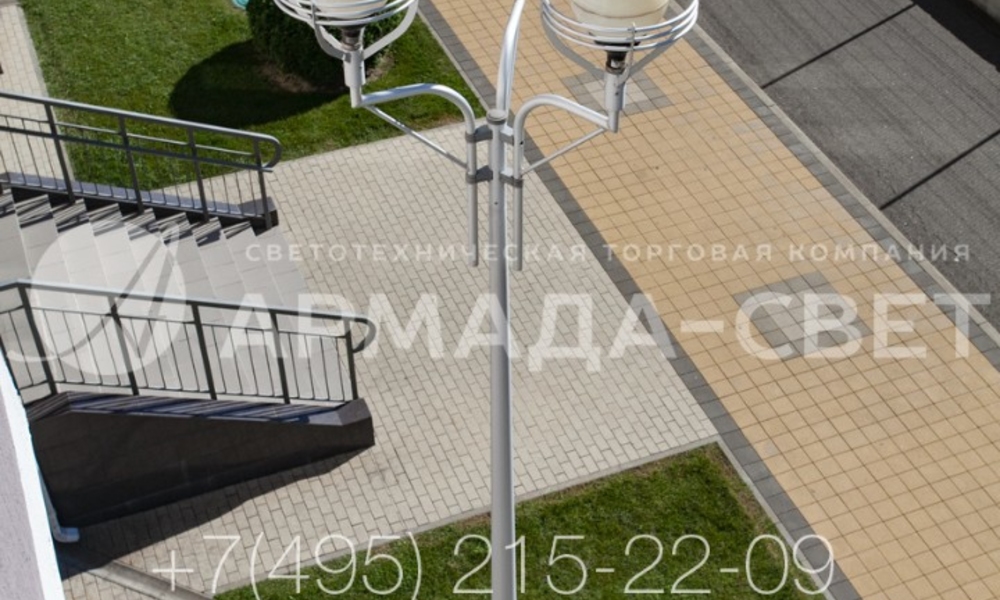

13) Круглоконические прямостоечные опоры могут быть адаптированы для садово-паркового освещения. Для этого на их оголовок устанавливаются декоративные светильники с торшерными приборами освещения. Поверхность кронштейна и ствола может быть окрашена для придания изделию красивого внешнего вида.

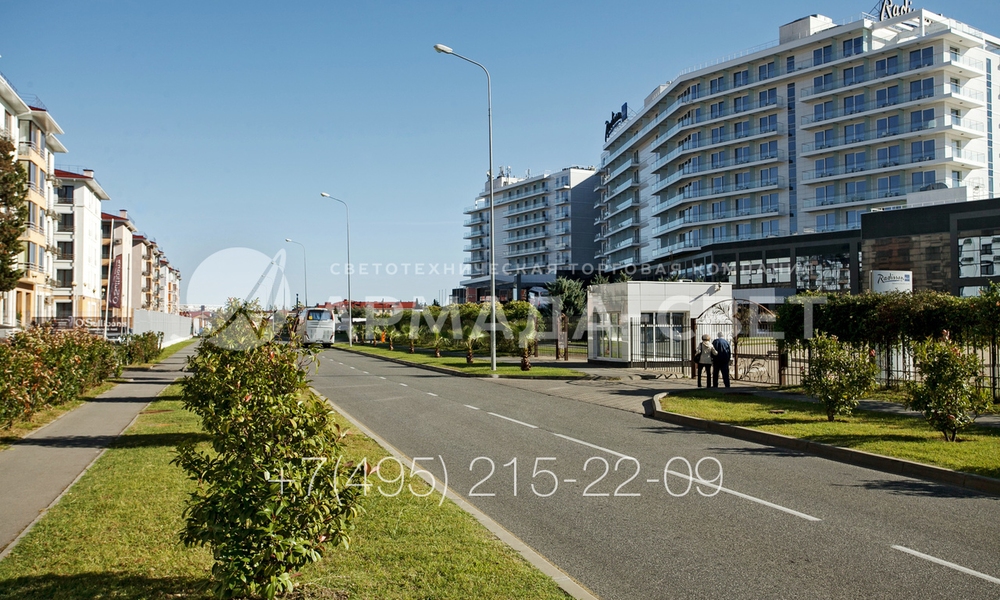

14) На фото представлены прямостоечные опоры, которые используются для освещения подъездной территории к отелю на побережье. Благодаря круглому поперечному сечению опоры лучше смотрятся на фоне окружающей инфраструктуры. На оголовке закреплен консольный светильник на кронштейне с большой высотой и длинным выносом.

15) На фото представлена опора круглоконическая прямостоечная, которая применяется для освещения входной группы в здание. За счет отсутствия фланца место установки выглядит аккуратным и не портит вид газона. На верхушке установлен кронштейн с тремя рожками под торшерные светильники с декоративными элементами.

16) Опоры с круглым коническим стволом предназначены для эксплуатации в сложных климатических условиях. Если их планируется использовать в местности с сильными температурными колебаниями, производитель использует для производства другой вид листовой стали. На фото опора окрашена поверх слоя цинка для улучшения внешнего вида.

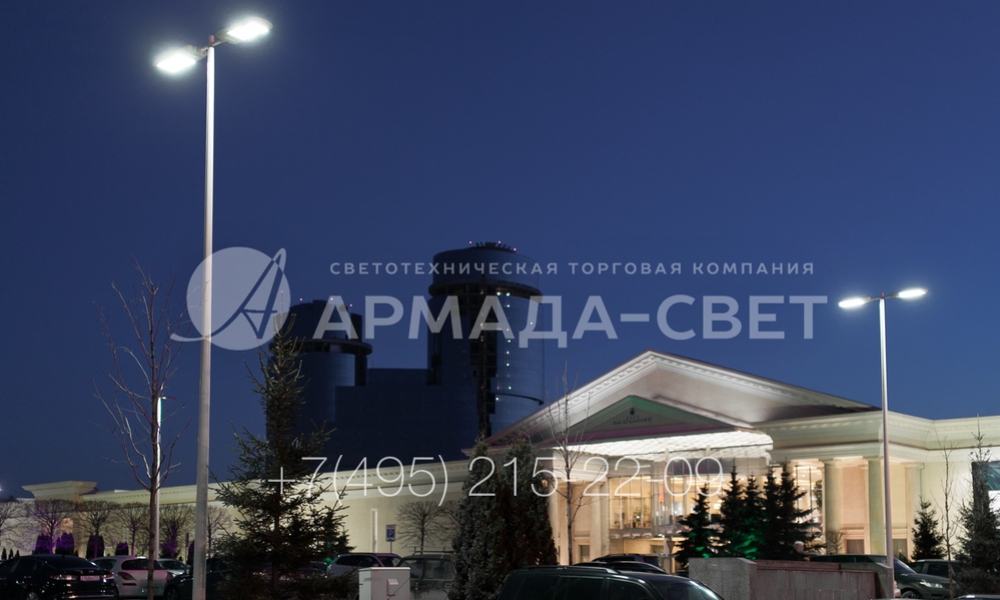

17) На фотографии прямостоечные круглоконические опоры использованы для освещения парковочной зоны перед отелем. На верхушке смонтированы кронштейны с двумя светильниками, размещенными под прямым углом. Это дает возможность освещать территорию по обе стороны от клумбы с использованием одной опоры.

18) Преимущество прямостоечной опоры – это быстрый процесс монтажа и отсутствие затрат на покупку закладных деталей фундамента. Эти инженерные конструкции применяются для строительства коммерческих объектов, так как позволяют сократить стоимость строительства необходимой инженерной инфраструктуры.

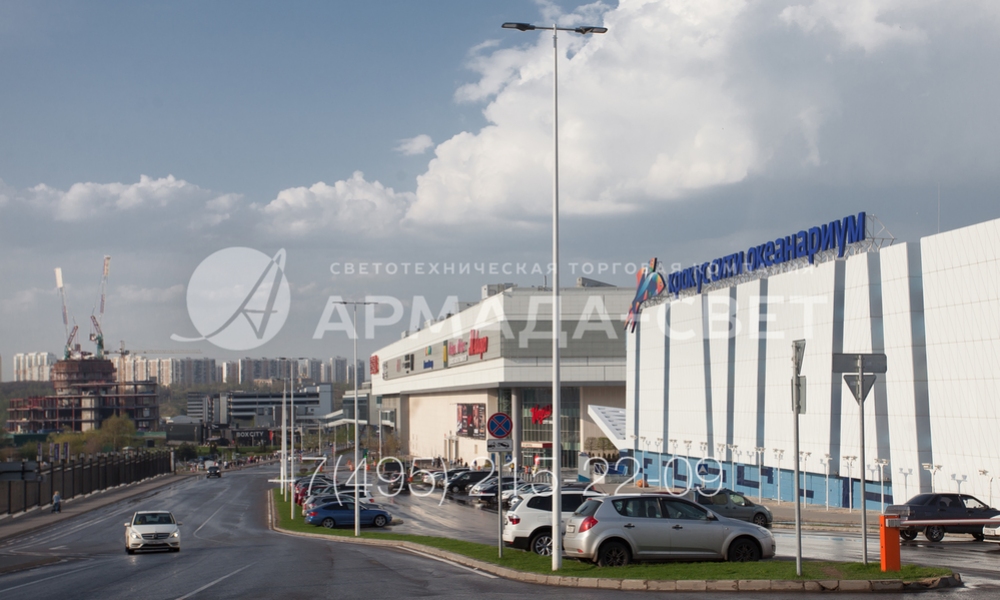

19) Прямостоечная опора может быть адаптирована для освещения территорий, прилегающих к торговым центрам и развлекательным комплексам. Чтобы правильно разместить светильники в условиях плотной городской застройки на верхушку таких опор крепятся кронштейны с малой длиной выноса.

20) Прямостоечные опоры могут устанавливаться в грунт без использования закладной детали фундамента, после чего место вокруг бетонируется, асфальтируется или декорируется бетонной плиткой. За счет этого упрощается перемещение людей по тротуару, на котором установлена осветительная конструкция. Массивный фланец не мешает пешеходам.
