НФК Опоры несиловые фланцевые круглоконические 1

Запросить цену и срок

Москва +7 (495) 215-22-09

НФК Опоры несиловые фланцевые круглоконические

+24

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайонов, АЗС, парковки, автостоянки, многоуровневые развязки, улицы и дороги с высокой и средней интенсивностью движения, аэропорты.

Назначение опоры: Несиловая
Высота (м): 4-11,5
Вес (кг): 29-181
Тип опоры: НФК
Верхний диаметр (мм): 65-75
Форма ствола опоры: Круглоконическая
Нижний диаметр (мм): 113-204
Способ установки: Фланцевая
Размер фланца (мм): 190-320
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Артикул производителя: НФК

В наличии

Цена: от 8 454 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые фланцевые круглоконические опоры предназначены для проведения освещения на площадях, улицах, в аэропортах, дворах и многоуровневых развязок. Осветительные приборы монтируют на кронштейны, которые крепят в верхней части опоры. В нижней части есть ревизионное окно для расключения кабеля. Козырек над окном позволяет проводить монтаж или ремонт в сложных погодных условиях.

Высота надземной части опоры НФК – от 5 до 11,5 м. Ствол конической формы, диаметр в нижней части может составлять 204 мм, в верхней не более 75 мм. Для производства опор используют стальной прокат толщиной 4 мм, который обрабатывают методом горячего цинкования, чтобы защитить от коррозии. Благодаря оцинковке конструкция не теряет своих эксплуатационных свойств в течение 30 лет. Лакокрасочное покрытие наносят дополнительно.

К стволу приварен фланец с отверстиями, он необходим для монтажа опоры на фундамент с закладной деталью. Параметры фундамента рассчитывают с учетом таких параметров, как нагрузка, особенности климата и грунта. Параметры горизонтальной нагрузки в верхней части опоры зависят от заказанной высоты конструкции, максимальная – 150 кг.

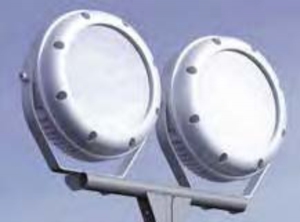

	Светильник GALAD Аврора LED Мощность – 7–48 Вт. Источник света: светодиоды (белые или монохромные цветные). Корпус изготовлен из алюминия методом литья под давлением. Степень защиты светильника – IP65. Прожектор может комплектоваться различными вариантами вторичной оптики.

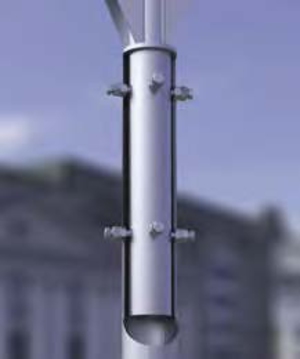

	Кронштейн т-образный (серия 14) Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с опорой). Кронштейны серии 14 могут нести до 8 прожекторов (в комплекте с данной опорой до – четырех). Угол поворота ОП в горизонтальной плоскости можно изменять. Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

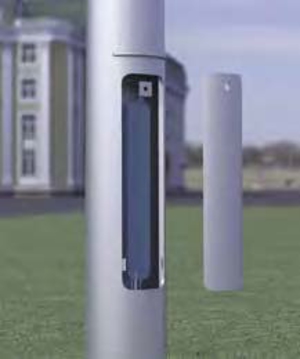

	Ревизионный лючок В опоре предусмотрен ревизионный лючок с планкой для установки электрокомплектующих. Лючок имеет специальный козырек, что исключает проникновение воды внутрь опоры при обслуживании в дождливую погоду. Опора предусматривает подземный подвод питания через окна в закладном элементе фундамента. Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе и выполняется по индивидуальному проекту).

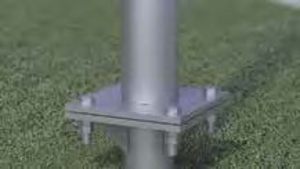

	Фланцевое соединение Опора имеет фланцевый узел крепления, что облегчает её транспортировку и установку.

Покрытие

На опоры методом горячего цинкования наносится специальное антикоррозийное покрытие в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделий в течение 25 -30 лет эксплуатации. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Дополнительно наружная поверхность опоры может быть обработана лакокрасочным покрытием. Цвет оговаривается при заказе.

Особенности конструкции

Опоры выполнены из листового металлопроката, что существенно снижает массу изделия по сравнению с аналогичной трубной продукцией. Сталь для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II-23-81 «Стальные конструкции».

Способ установки опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендуемый элемент указан в таблице). Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Способ установки оборудования

На опору допускается устанавливать кронштейны со светильниками, для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для разделки кабелей предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10).

Преимущества

В качестве материала используется высококачественный листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
Опора имеет малый вес, что облегчает её доставку и установку.
Над ревизионным окном расположен козырек, благодаря которому обеспечивается безопасное обслуживание опоры в дождливую погоду.
Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

Габаритные размеры и технические детали опор

Основные параметры опор НФК

Название	Цена	Наименование опоры	Наименов-е закладного элемента фундамента	Обознач-е установочного места кронштейна	H, мм	h1, мм	Dн, мм	Dв, мм	d, мм	А, мм	Б, мм	Масса*, кг
НФК-4	8 454 ₽	НФК-4,0-02-ц	ЗФ-16/4/К140-1,2-б 29	Ф2	4000	1200	113	65	М16	190	140	29
НФК-5	15 304 ₽	НФК-5,0-02-ц	ЗФ-16/4/К140-1,2-б	Ф2, Ф3, Ф4	5000	1200	135	75	М16	190	140	52,5
НФК-6	21 134 ₽	НФК-6,0-02-ц	ЗФ-20/4/К230-1,5-б	Ф2, Ф3, Ф4	6000	1500	147	75	М20	320	230	72,5
НФК-7	26 089 ₽	НФК-7,0-02-ц	ЗФ-20/4/К230-1,5-б	Ф2, Ф3, Ф4	7000	1500	159	75	М20	320	230	89,5
НФК-8	32 007 ₽	НФК-8,0-02-ц	ЗФ-20/4/К230-2,0-б	Ф2, Ф3, Ф4	8000	2000	171	75	М20	320	230	109,8
НФК-9	37 137 ₽	НФК-9,0-02-ц	ЗФ-20/4/К230-2,0-б	Ф2, Ф3, Ф4	9000	2000	183	75	М20	320	230	127,4
НФК-10	43 259 ₽	НФК-10,0-02-ц	ЗФ-24/4/К230-2,0-б	Ф2, Ф3, Ф4	10000	2000	195	75	М24	320	230	148,4
НФК-11,5	52 762 ₽	НФК-11,5-02-ц	ЗФ-30/4/К300-2,0-б	Ф2	11500	2000	204	66	М30	300	400	181,0

H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

Галерея

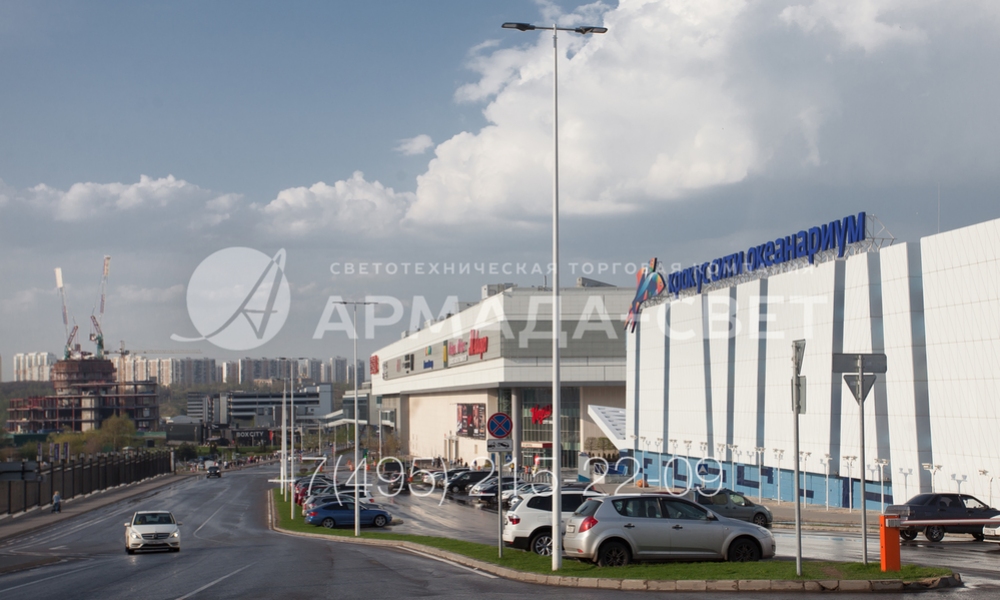

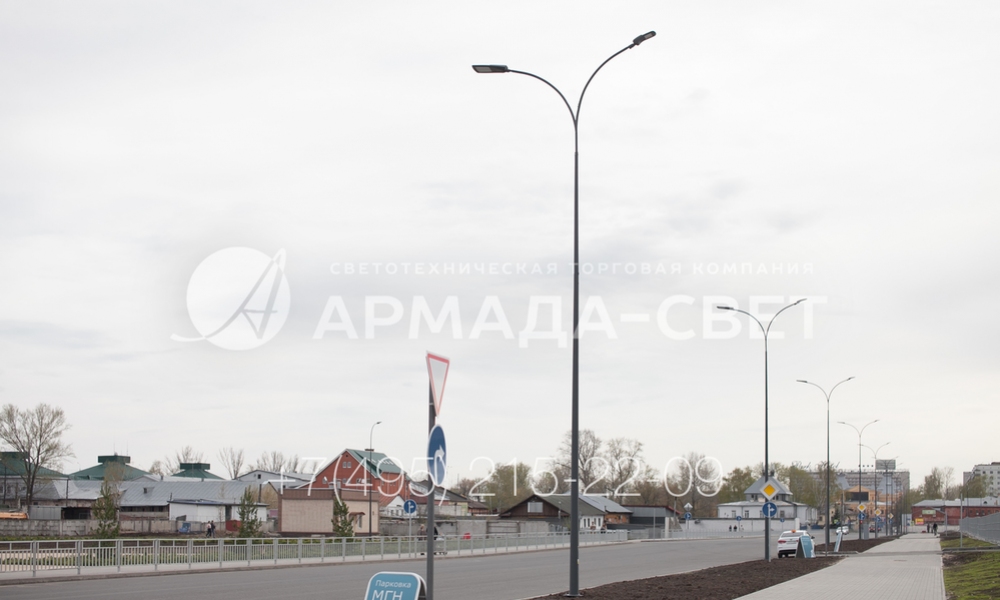

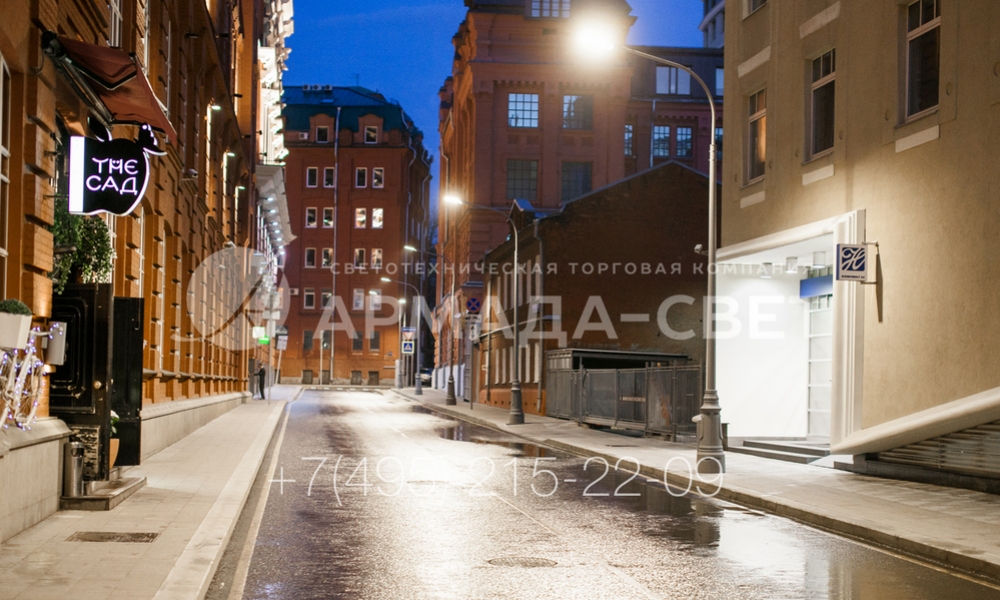

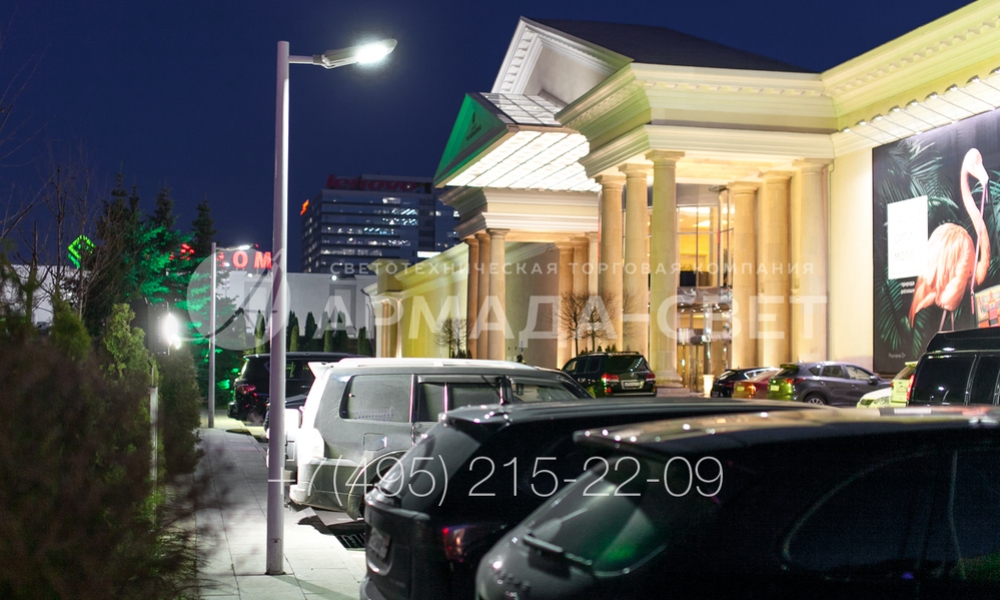

1) Несиловая фланцевая круглоконическая опора представляют собой ствол с круглым поперечным сечением из листовой стали, на верхушку которого крепится кронштейн для светильников. Это делает конструкцию универсальной, на нее можно устанавливать разные светильники в количестве от 1 до 4 штук.

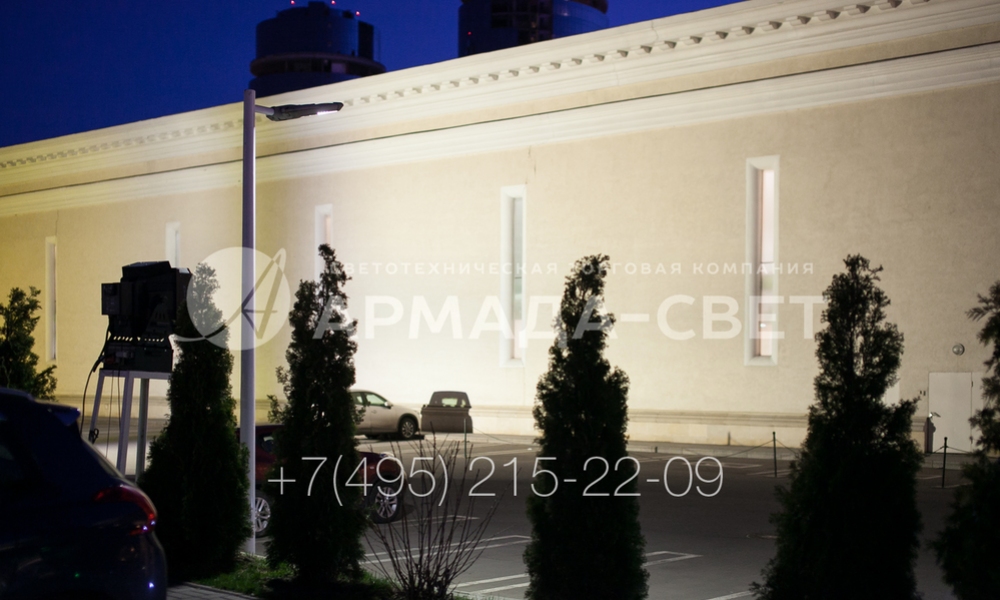

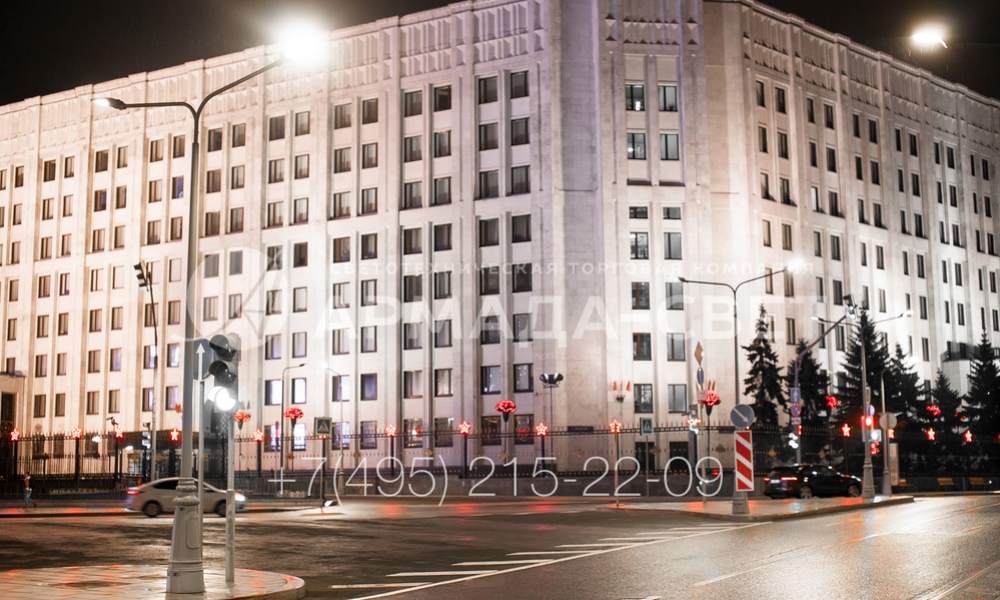

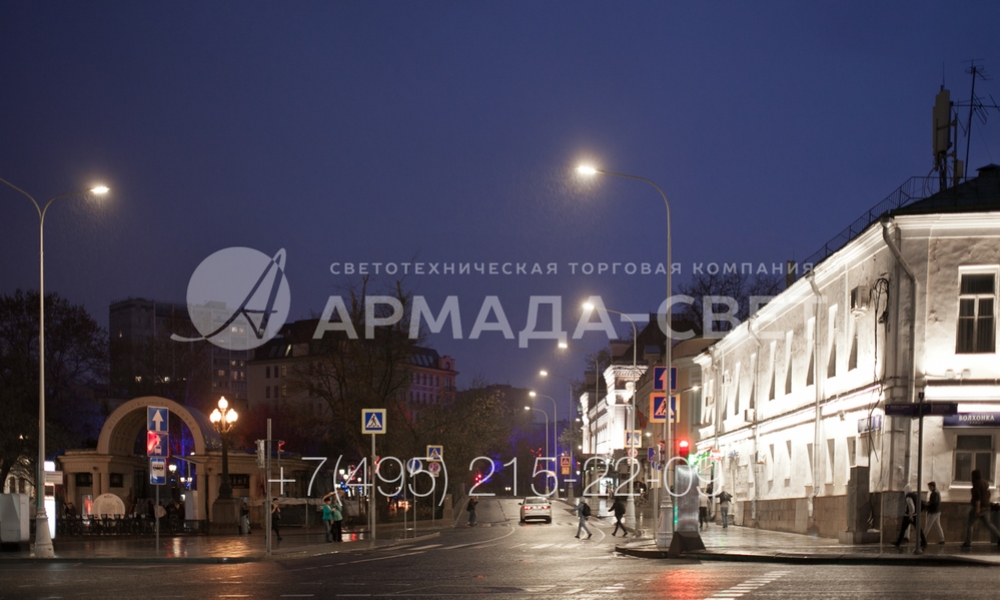

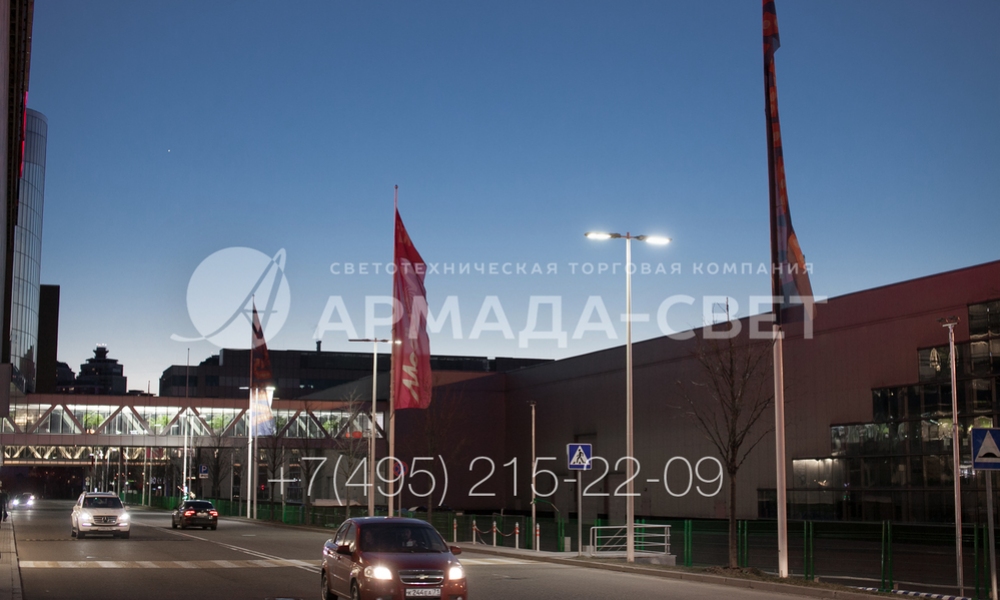

2) Круглоконические опоры могут использоваться для освещения фасадов зданий, памятников, спортивных площадок. Для этого на оголовок устанавливается Т-образный кронштейн, на который крепятся прожекторы со скобой для удобного направления светового потока на нужную точку объекта.

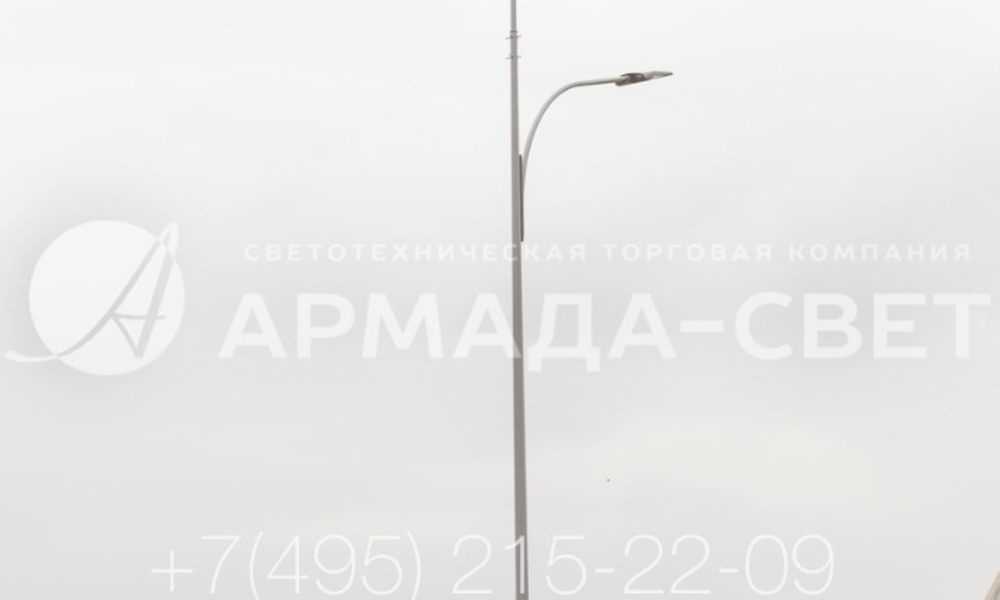

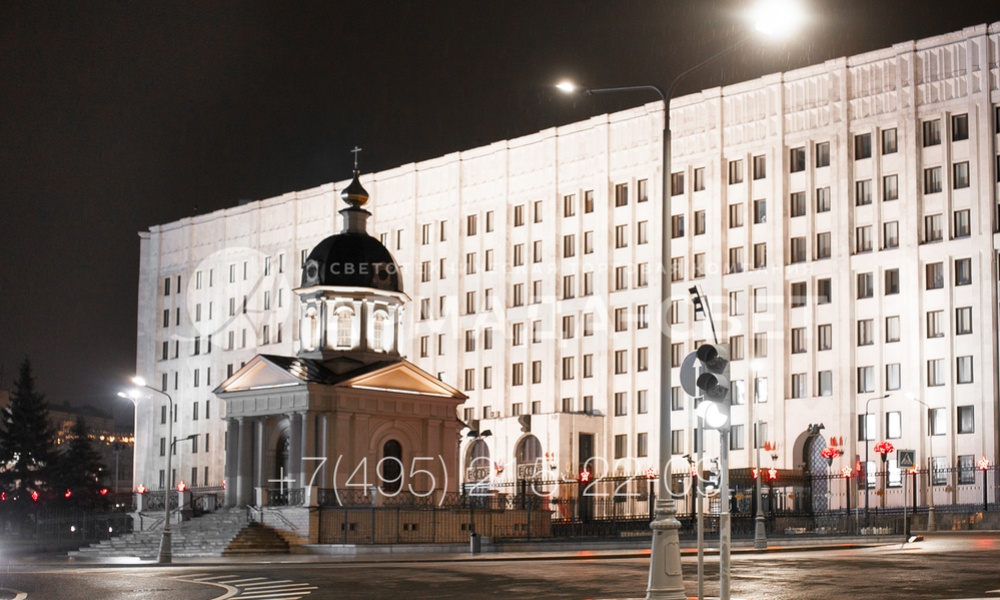

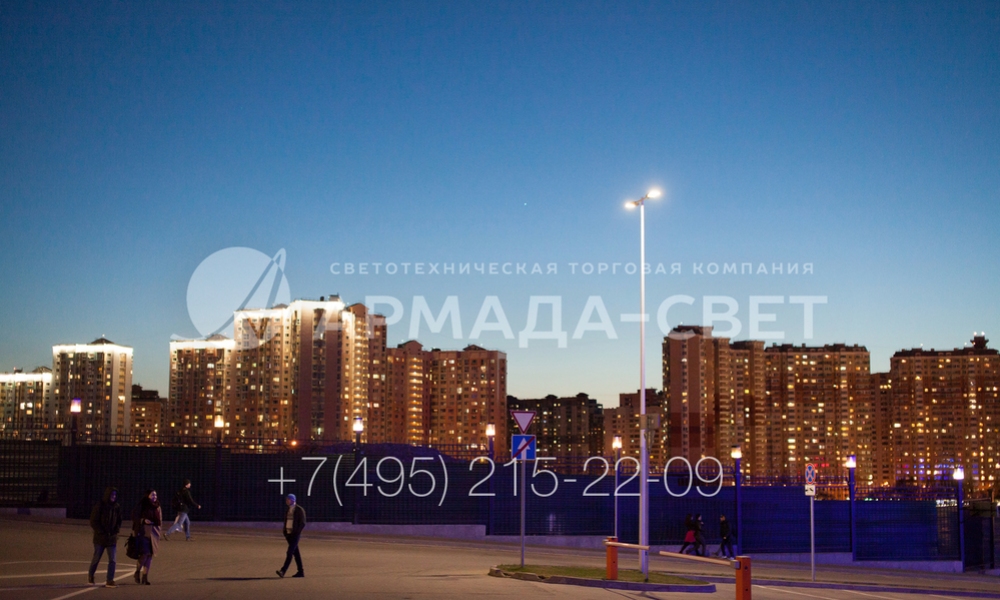

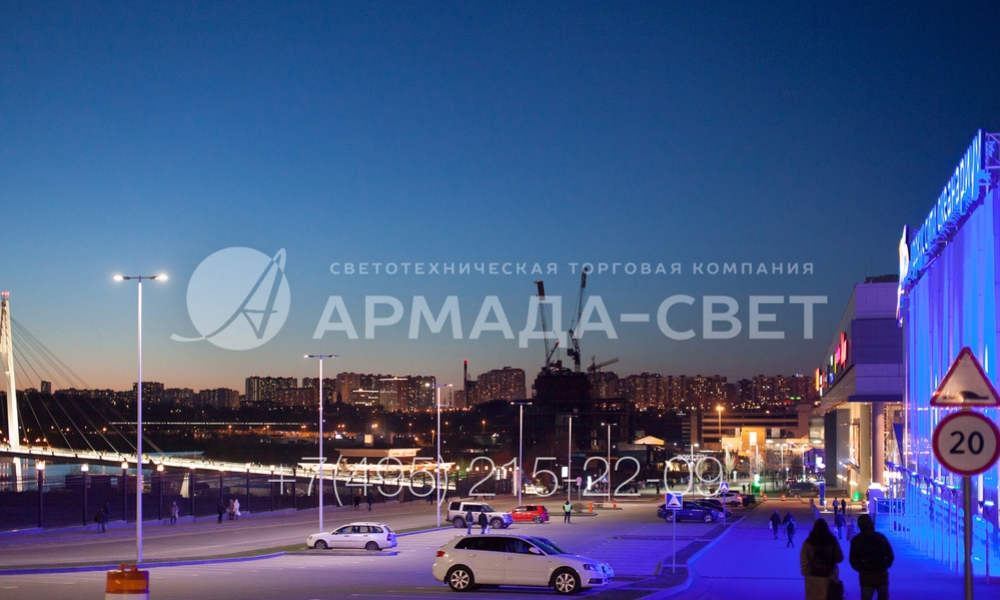

3) Круглоконические опоры оснащаются кронштейнами с рожками, расположенными под углом 180 градусов относительно другу друга. Благодаря этому с помощью одного ствола можно осветить одновременно проезжую часть и пешеходную дорожку или подъездной путь к торговому объекту. Длина вылета кронштейна может быть разной.

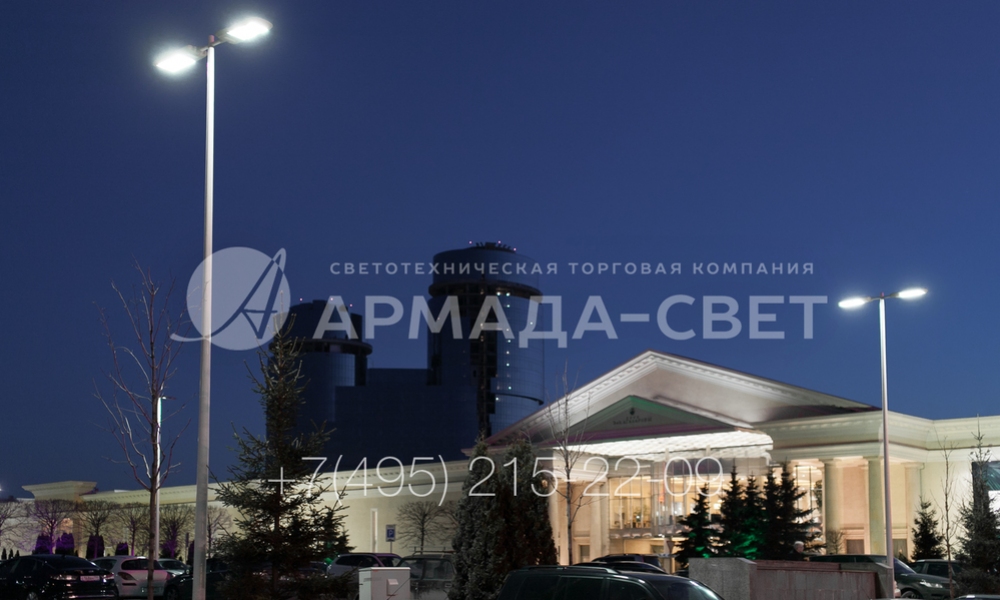

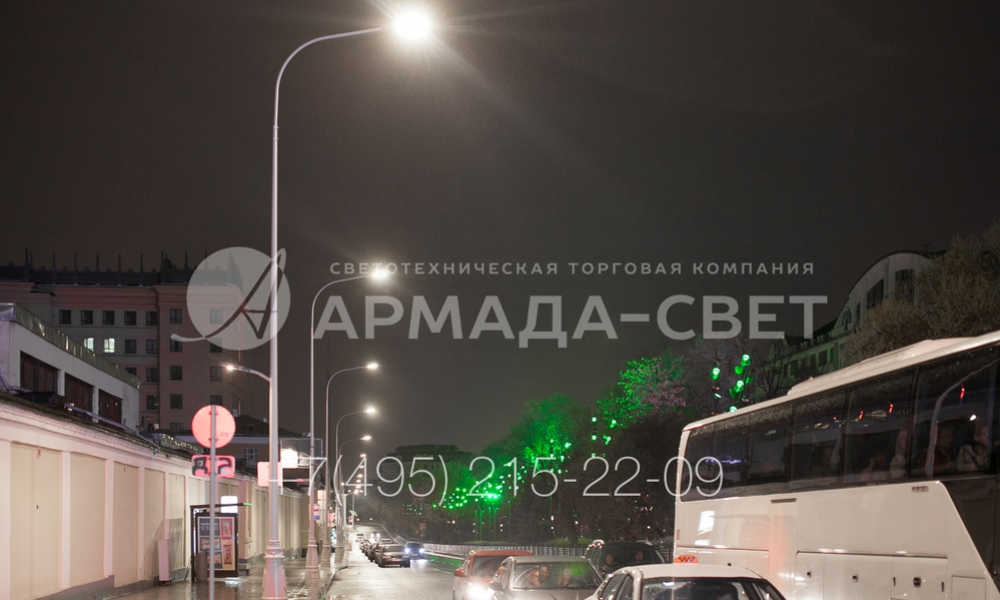

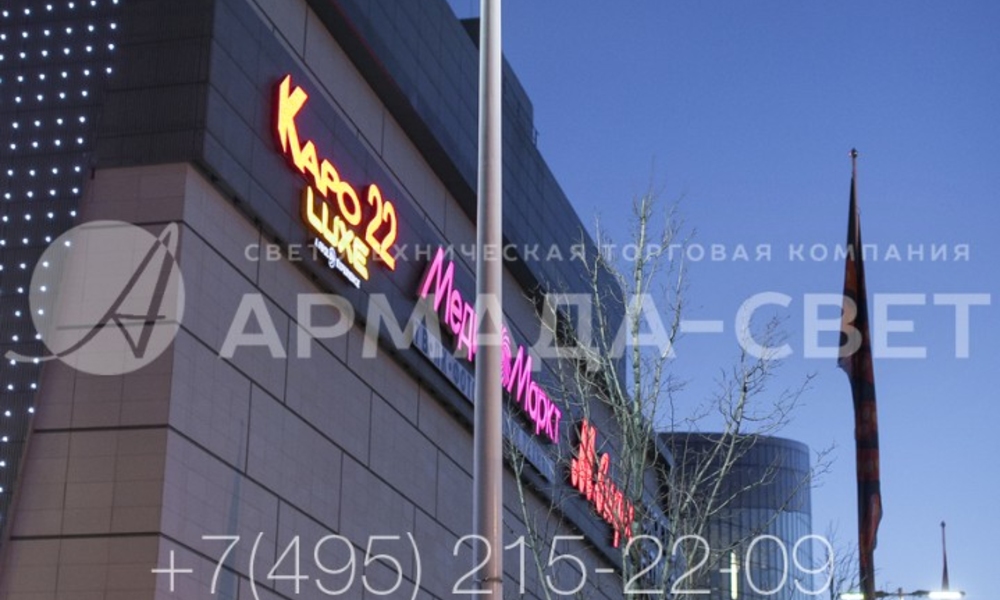

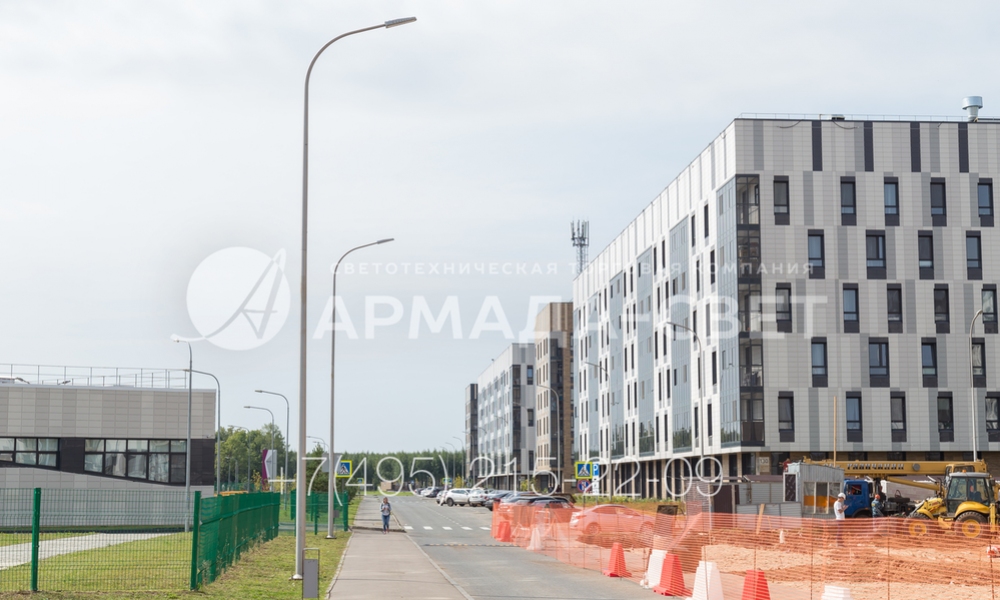

4) Круглоконические опоры идеально подходят для освещения улиц в населенных пунктах. Благодаря круглому поперечному сечению ствола они идеально вписываются в окружающую городскую инфраструктуру. Их нижняя часть может быть декорирована отдельной тумбой с ревизионным отверстием для доступа к коммутационному узлу.

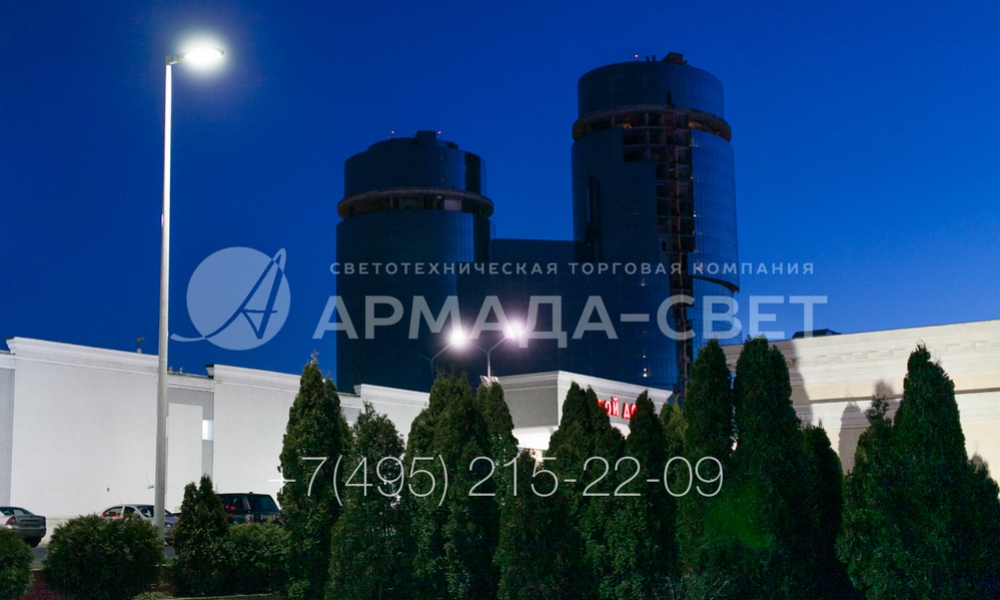

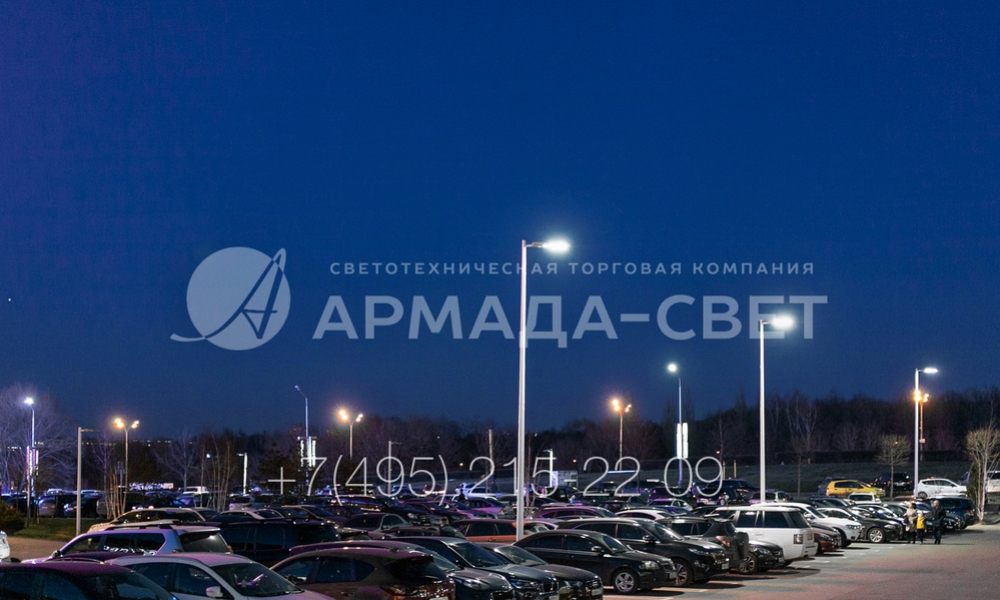

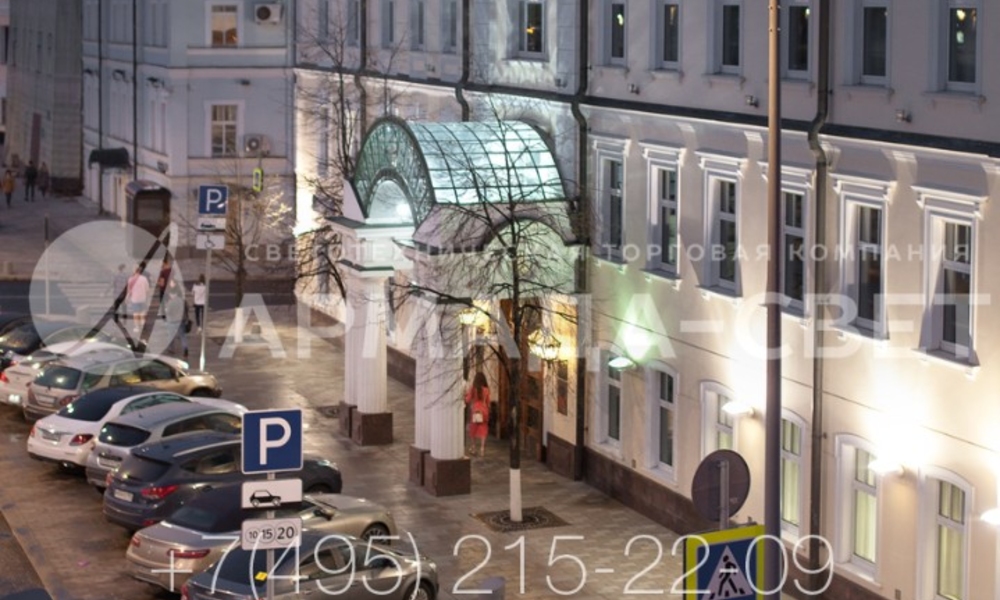

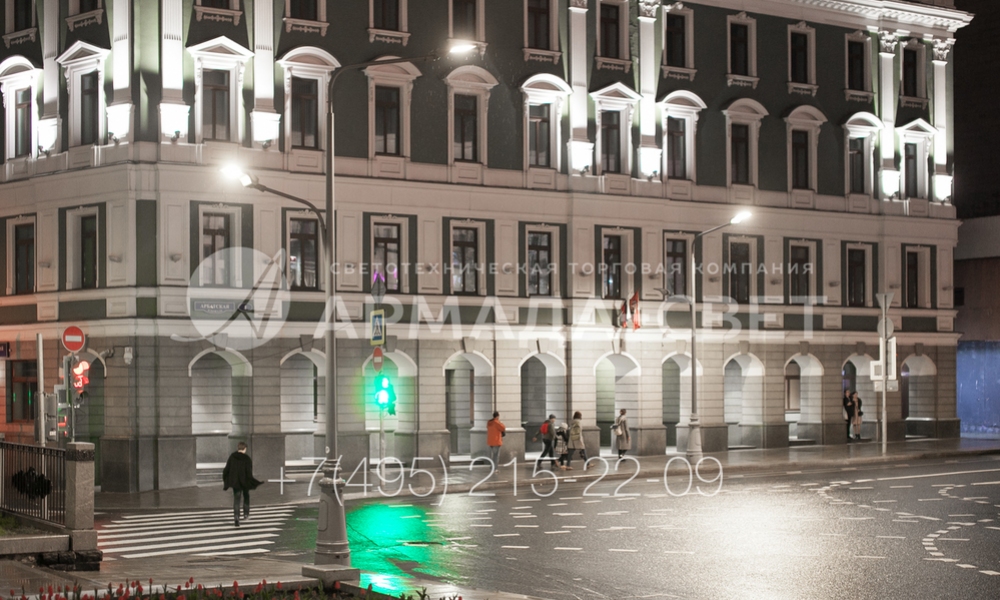

5) Круглоконические опоры с декоративными тумбами похожи на парковые осветительные конструкции используются для освещения автомобильных дорог с небольшой интенсивностью движения и пешеходных улиц. В отличие от парковых моделей, они имеют большую несущую способность и высоту, могут быть адаптированы под конкретные условия эксплуатации.

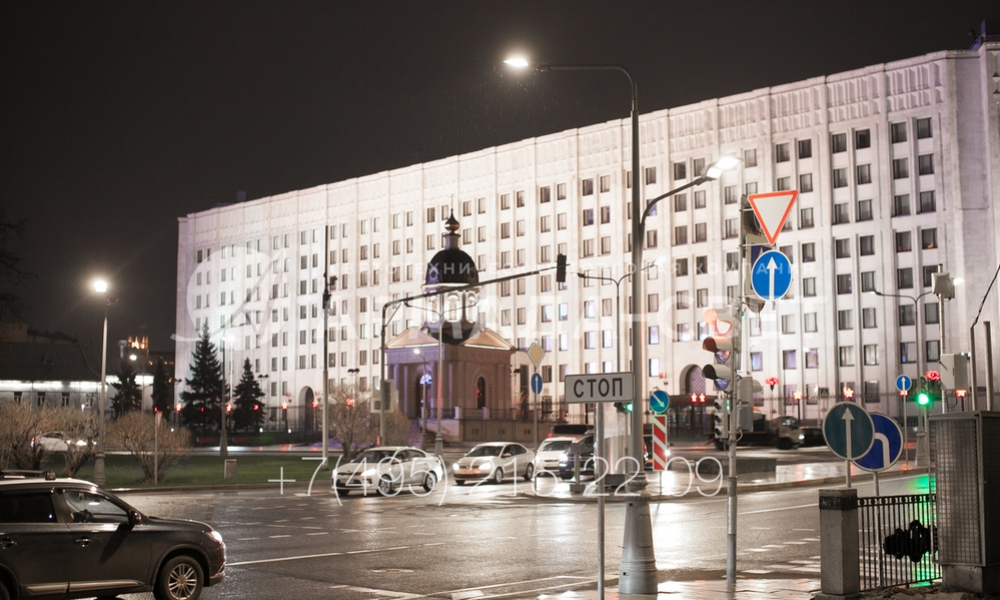

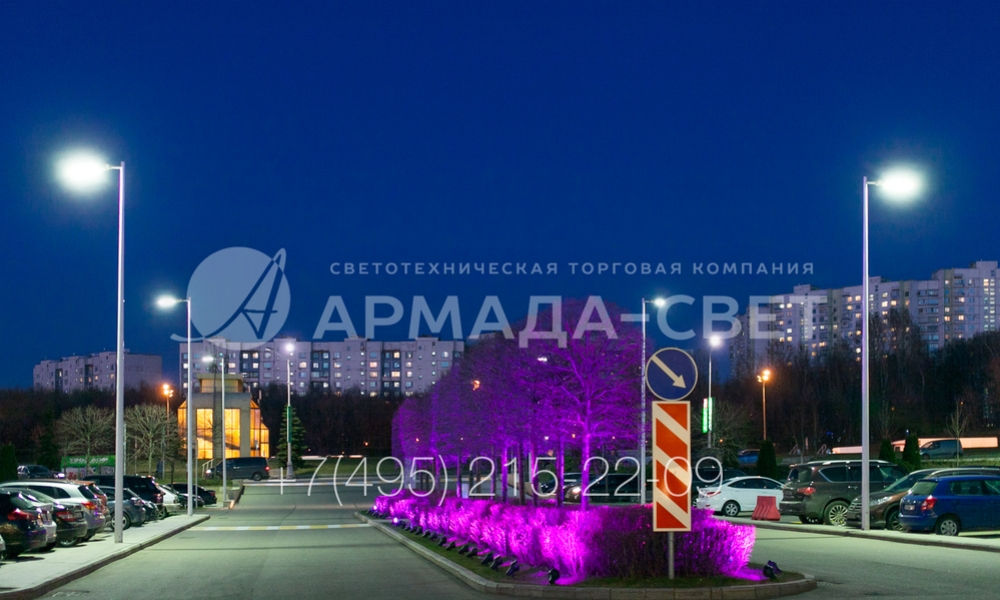

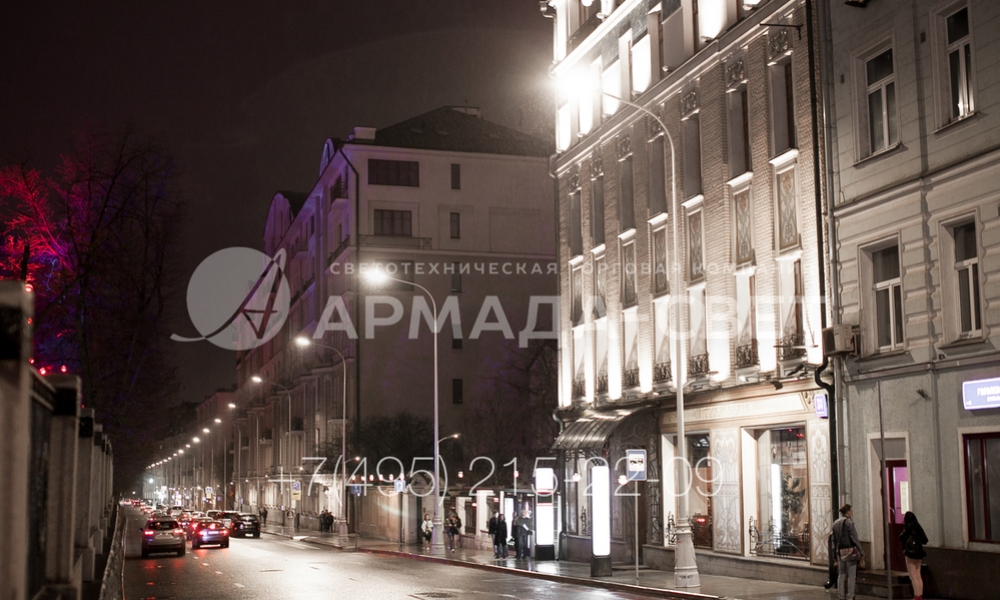

6) Технические характеристики и назначение круглоконических опор может варьироваться в зависимости от места эксплуатации. На фото представлена конструкция, нижняя часть которой декорирована конической тумбой. На оголовке закреплен кронштейн с двумя рожками, который одновременно освещает дорогу для автомобилей и тротуар для пешеходов.

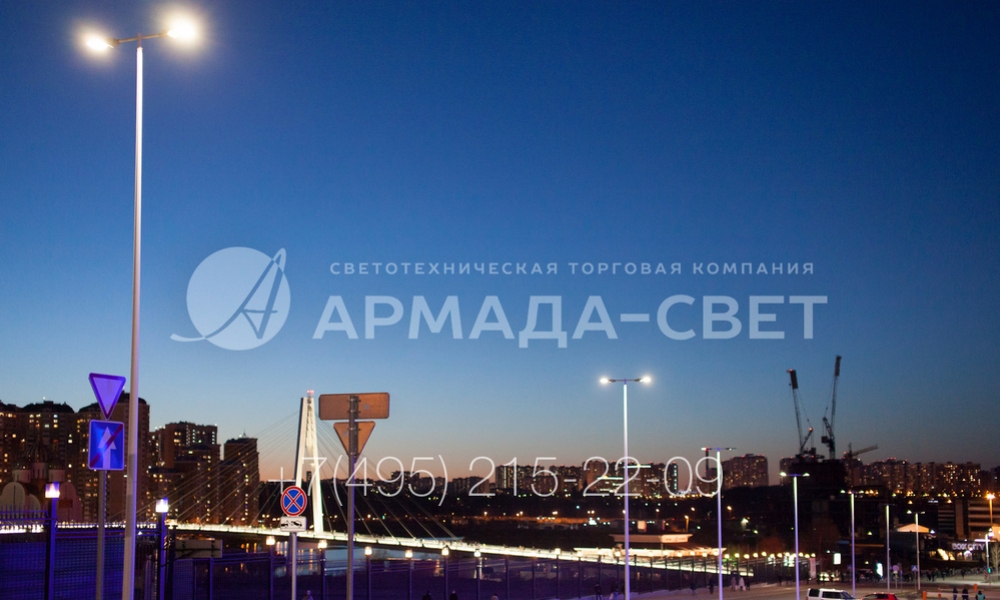

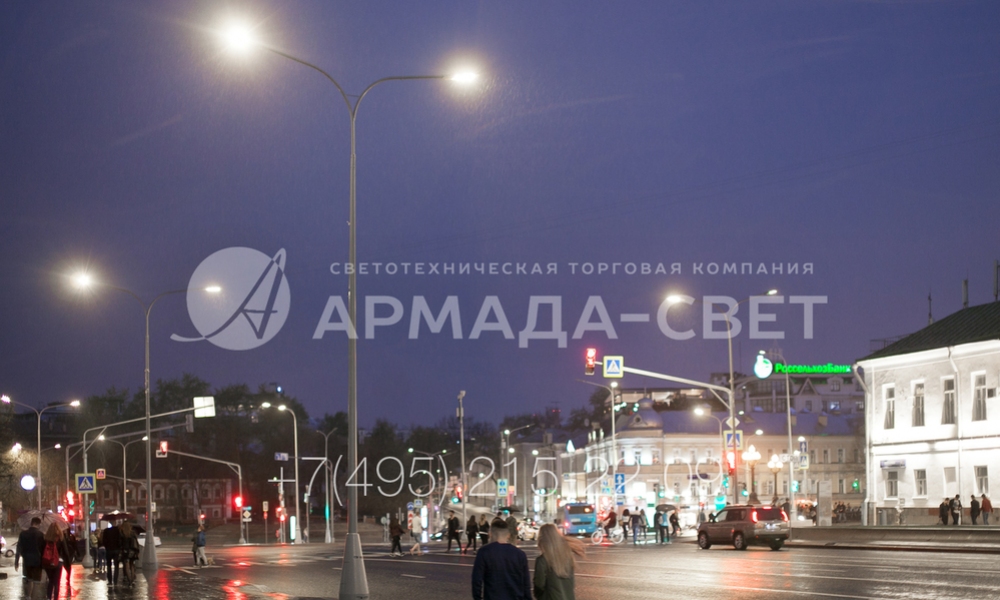

7) Съемная конструкция кронштейна и унифицированный оголовок опоры позволяют адаптировать конструкцию без внесения изменений в ее конструкцию на производстве. НА фото представлена круглоконическая опора с однорожковым светильников для освещения проезжей части и модель с кронштейном с двумя рожками для освещения дороги и тротуара.

8) Несиловые опоры подключаются к электричеству с помощью подземных силовых линий. Кабели прокладываются под землей и подключаются к внутренней проводке ствола через ревизионное отверстие в нижней части опоры. Поэтому после окончания установки провода абсолютно не видны, они не потрят внешний вид улиц города.

9) Кронштейны со светильниками на неслиовых конических опорах могут устанавливаться по разные стороны от ствола и на разной высоте. Благодаря этому можно одновременно освещать и тротуар, и дорогу. Расположение светового пятна на освещаемой площадке зависит от длины и высоты вылета кронштейна.

10) Круглоконические опоры делаются из листовой стали. Для их производства стальной прокат изгибается на прокатных станах для формирования конического ствола с круглым поперечным сечением. Эта технология изготовления дешевле, чем производство граненых опор. Поэтому покупка опор НФК позволяет сэкономить на строительстве инженерной инфраструктуры города.

11) Опоры этой разновидности устанавливаются на месте эксплуатации на фланец. Поэтому при повреждении в результате ДТП их можно демонтировать и заменить на новые без разрушения и новой заливки фундамента. Само место установки дополнительно декорируется тумбой с ревизионным отверстием, поэтому фланец не виден прохожим.

12) Процесс подключения электрических линий к проводке ствола максимально прост благодаря ревизионному отверстию в нижней части. Оно закрыто крышкой для ограничения доступа посторонних и защиты от осадков. Вся проводка размещена внутри, поэтому опоры красиво смотрятся на улицах города, а кабели защищены от повреждений.

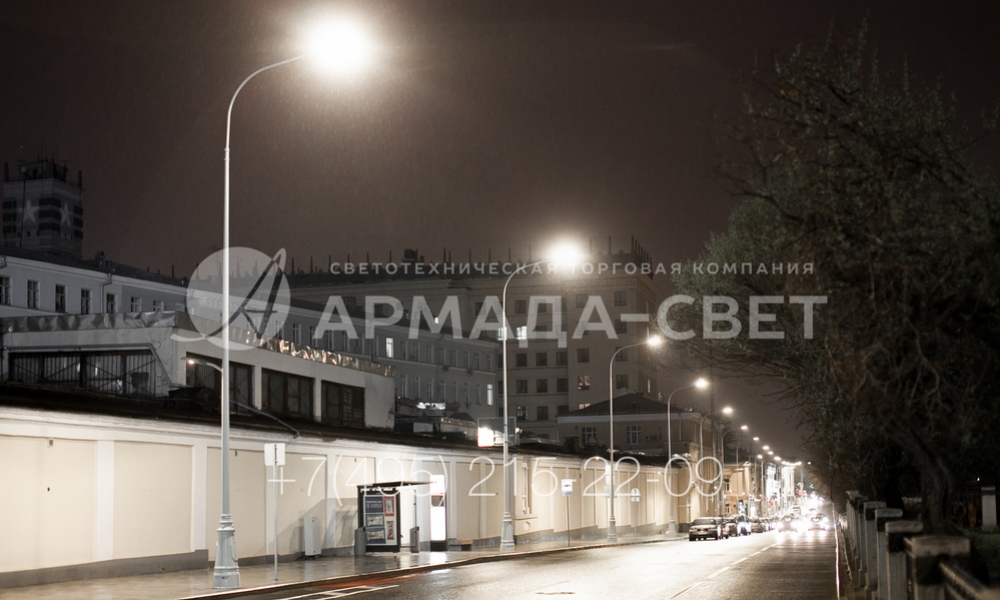

13) Круглоконические опоры часто применяются для освещения дорог в населенных пунктах с небольшой интенсивностью движения. Чтобы направить световой поток в нужное место, инженеры выбирают разные по высоте и длине вылета кронштейны. На них устанавливаются консольные светильники на светодиодных или газоразрядных лампах.

14) Опоры круглоконические часто применяются для установки на них кронштейнов под консольные светильники. Сами световые приборы надежно защищены от воздействия влаги, хорошо переносят эксплуатацию при сильных колебаниях температуры воздуха и под прямыми солнечными лучами. При необходимости кронштейн со светильником может быть демонтирован и заменен на новый.

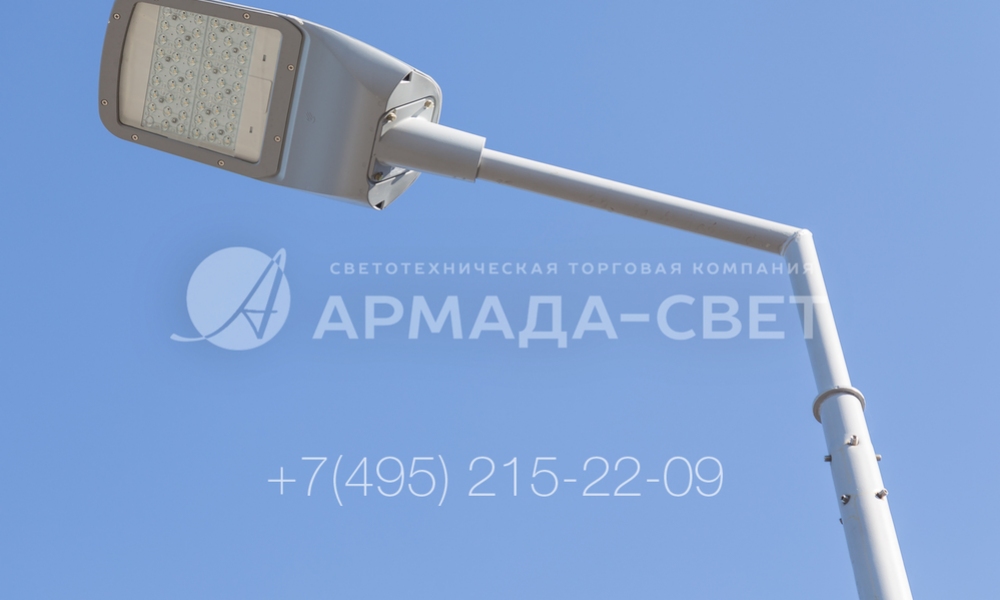

15) Если световое пятно от светильника должно быть расположено близко от опоры освещения, используются кронштейны с небольшой длиной вылета. Они устанавливаются на оголовок конструкции и крепятся болтами. Это позволяет демонтировать кронштейн без его повреждения при необходимости.

16) Подводка электричества для работы светильников производится с помощью внутренней проводки ствола. Кабели идут от клеммной колодки в ревизионном отверстии к оголовку, а через него – в кронштейн. Далее провода прокладываются внутри полой детали кронштейна. Поэтому электрические коммуникации не видны на оголовке и опора приобретает красивый внешний вид.

17) Прочность несиловой опоры позволяет устанавливать на ней 1-4 светильника. На фото представлена модель, на которой установлен кронштейн с двумя светильниками. Благодаря круглому сечению ствола опоры она органично сочетается с другими элементами оформления улиц. Например, флагштоками.

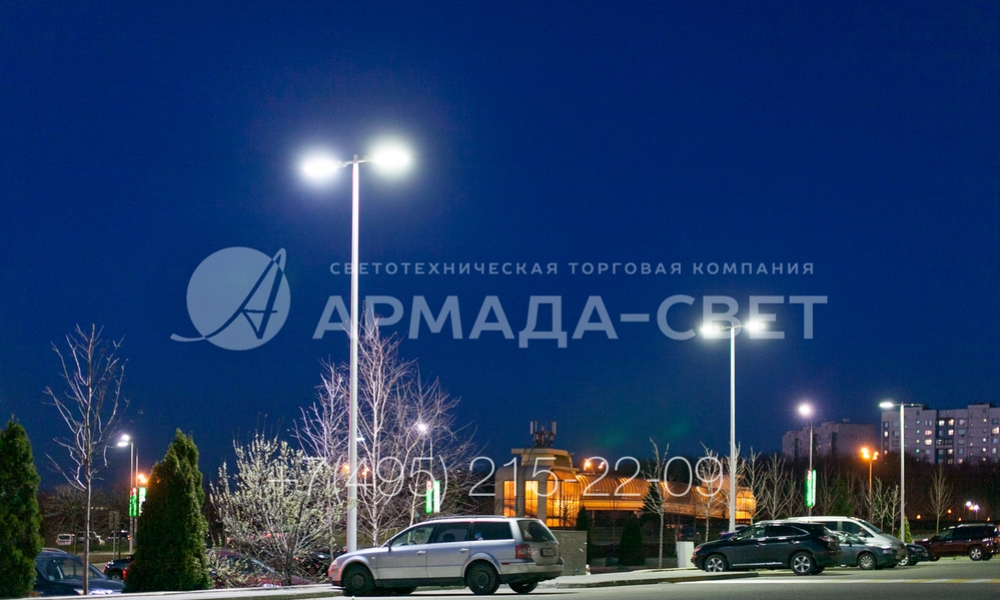

18) Опоры с круглым коническим стволом часто устанавливаются для освещения парковок и стоянок для транспорта. Простая технология их изготовления дает возможность уменьшить цену для покупателя. А возможность устанавливать сразу два светильника на оголовке позволяет сократить число инженерных конструкций на площадке.

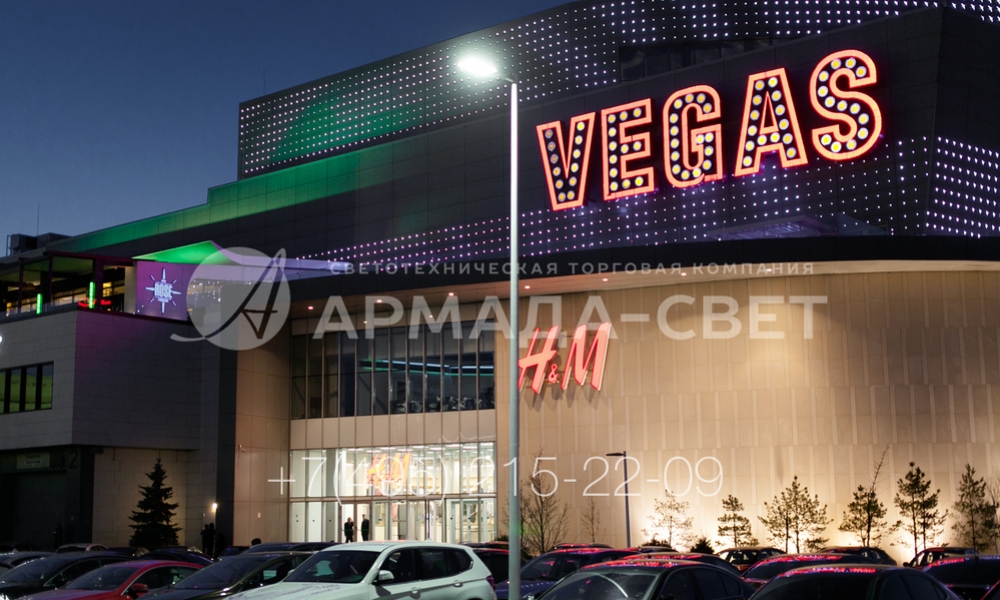

19) В отличие от граненых опор освещения, круглоконические имеют более красивый внешний вид. Поэтому они устанавливаются в местах, где предполагается нахождение большого количества людей. На представленной фотографии с помощью опоры освещается парковка перед торгово-развлекательным центром.

20) Круглоконические опоры могут использоваться и для освещения небольших площадок. Для этого применяются модели небольшой высоты, на которые устанавливаются кронштейны с маленьким выносом. Чтобы сделать опору привлекательнее, ее поверх цинкового слоя окрашивают порошковой краской в выбранный покупателем цвет.

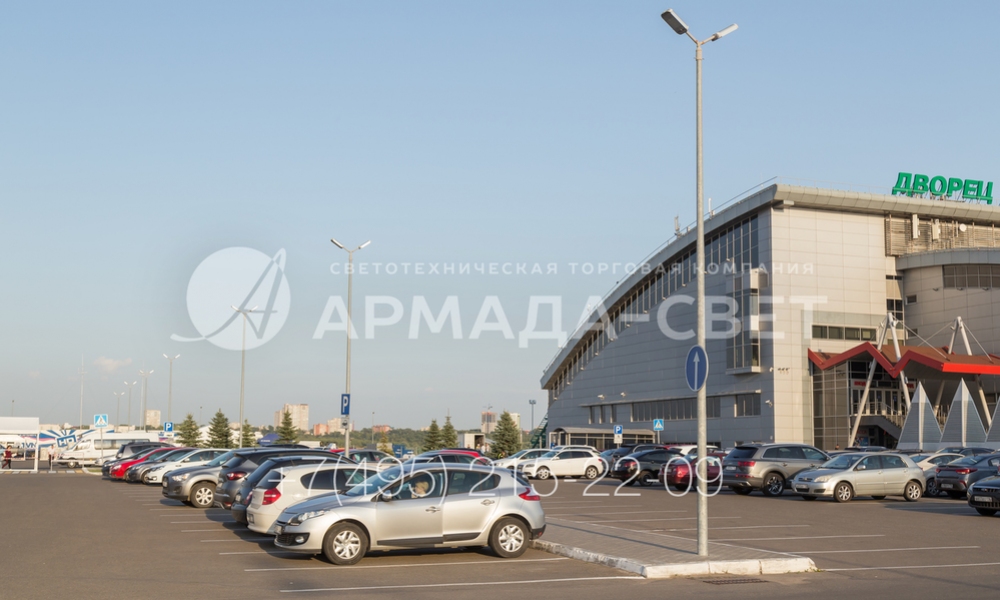

21) На представленном фото опора круглоконическая используется для освещения парковки. Она устанавливается на фланец, поэтому если в процессе эксплуатации инженерная конструкция будет повреждена по причине столкновения с транспортным средством, ее можно заменить на новую без конструирования нового основания.

22) Круглоконические опоры являются неотъемлемой частью системы городского освещения. Их можно использовать совместно с другими источниками света. На фотографии опоры используются для создания заливающего общего освещения, которое комбинируется с декоративным. Последнее реализовано с помощью RGB-светильников.

23) Опоры круглоконические защищаются от коррозии методом горячего цинкования. Слой цинка предотвращает появление ржавчины на углеродистой стали ствола, что дает срок эксплуатации до 30 лет без потери технических характеристик. Поэтому их часто применяют для освещения различных объектов, так как нет необходимости тратить деньги на периодическое окрашивание.

24) Осветительные опоры со стволом с круглым поперечным сечением и коническим стволом делаются согласно типовой документации и соответствуют требованиям действующих СП и ГОСТ. Однако завод-производитель может адаптировать характеристики изделий для эксплуатации в районах со сложным климатом и очень низкими температурами.

25) Преимущество опор круглоконических – это возможность сократить затраты на строительство системы освещения. Они стоят дешевле граненых, служат до 30 лет без необходимости постоянного технического обслуживания. Поэтому их используют для освещения придомовых территорий, парковок и территорий перед входными группами в бизнес-центры и общественные здания.

26) При покупке осветительных опор можно выбрать высоту конструкции от уровня земли до оголовка. Высокие конструкции идеально подходят для освещения больших открытых площадок. Установленные на них светильники создают заливающее освещение и позволяют сократить количество инженерных конструкций, необходимых на объекте.

27) Опоры с круглым стволом часто применяются для освещения набережных, бульваров, парков и скверов. В отличие от граненых моделей, они смотрятся красивее и лаконичнее. Подземная подводка кабелей позволяет отказаться от применения воздушных силовых линий, что «облегчает» воздушное пространство улицы и не мешает любоваться пейзажами или памятниками архитектуры.

28) Благодаря универсальному внешнему виду осветительные опоры могут сочетаться с другими видами световых приборов. На фото представлены опоры НФК, которые используются вместе с парковыми невысокими конструкциями. Это позволяет создать общее и местное освещение, улучшить восприятие освещаемого объекта и повысить безопасность пешеходов.

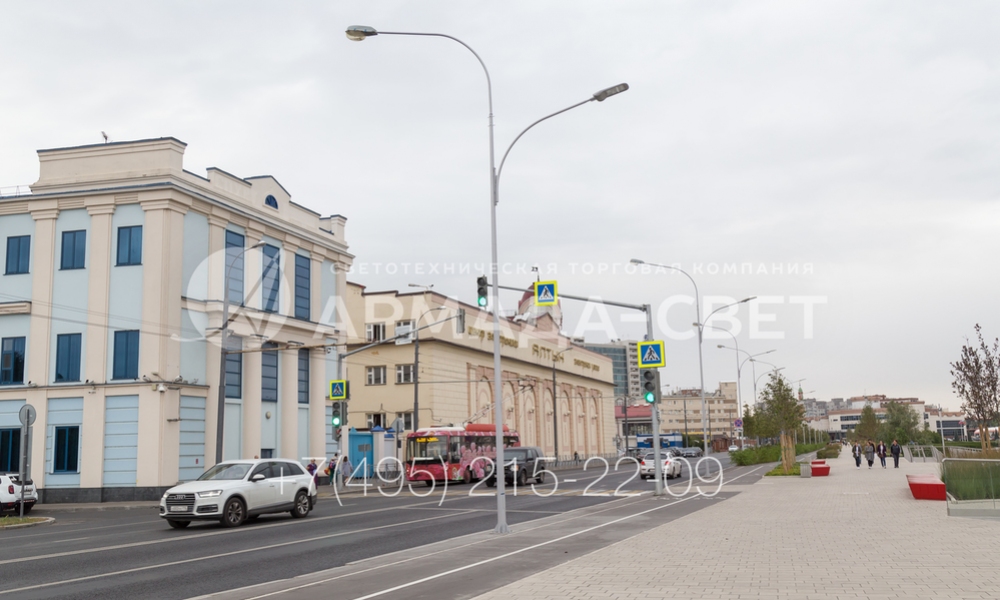

29) На фото представлен классический пример использования круглоконических опор. На них установлены двухрожковые кронштейны с консольными светильниками для освещения проезжей части и пешеходного тротуара. Проложенные под землей силовые линии не видны снаружи и защищены от повреждений из-за неблагоприятных внешних воздействий.

30) Оголовок круглоконической опоры имеет унифицированную форму и размер. Крепление кронштейна к стволу производится с помощью 8 болтов, поэтому конструкция получается разборной. Длина болтов подобрана таким образом, чтобы после вкручивания они не торчали и не портили внешний вид инженерной конструкции.

31) Опора может использоваться для освещения тротуаров и дорог, которые размещены на достаточно большом удалении от ствола. Для этого на конструкцию крепятся кронштейны с большой высотой и длиной вылета. Кроме того, саму опору можно установить со смещением относительно фундамента с помощью консоли, которая прикручивается к фланцу ЗДФ и подпятнику ствола.

32) На фото представлены круглоконические опоры, у которых имеется два светильника. Они размещены на разной высоте под углом 180 градусов относительно друг друга. Это дает возможность осветить проезжую часть в городе и велосипедную дорожку, размещенную рядом с ней, с помощью одной инженерной конструкции.

33) Осветительные опоры с круглым поперечным сечением могут применяться для освещения подъездных путей к санаториям, домам отдыха, бизнес-зданиям. Благодаря своему внешнему виду они будут отлично смотреться и на территории промышленных предприятий, жилых комплексов и других подобных объектах.
