Antares P 76 Стальные круглые осветительные опоры

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Артикул производителя: Antares P
Верхний диаметр (мм): 76
Высота (м): 7-12
Количество крепежных отверстий: 4
Материал: Оцинкованная сталь
Межцентровое расстояние отверстий B, мм: 300
Нагрузка на опору (кг): 72-193
Назначение опоры: Несиловая
Нижний диаметр (мм): 162-222
Подвод кабеля: Подземный
Покрытие: Порошковая или гидродинамическая краска
Размер фланца (мм): 412
Способ установки: Фланцевая
Тип опоры: НФК
Форма ствола опоры: Круглоконическая

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

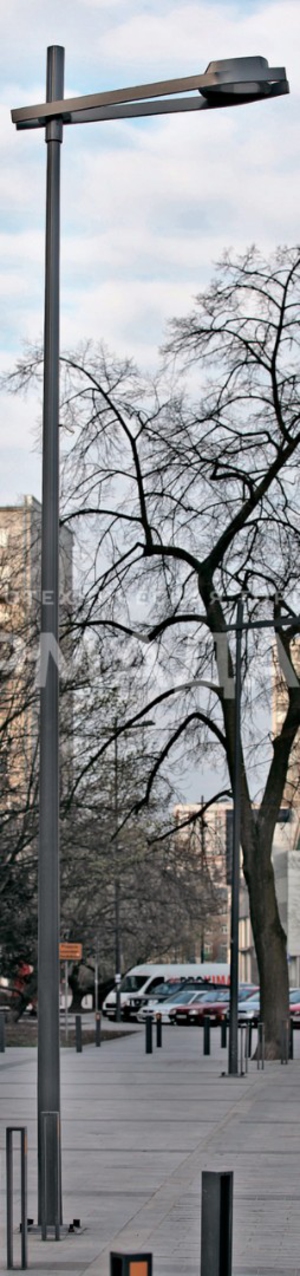

Назначение стальных несиловых опор уличного освещения Antares P 76 — высотный монтаж осветительного оборудования на кронштейны.

Кабель входит в полый круглоконический ствол опоры из-под земли и выводится к приборам через кронштейн.

Штатное покрытие изделий Antares P 76 — горячая оцинковка характерного серебристо-серого цвета. По заявке заказчика возможно дополнительное покрытие конструкций порошковой краской.

Конструкционные параметры

Верхнее основание: d = 76 мм.
Нижнее основание: d = 162-222 мм.
Высота — 7–12 м.
Ревизионный люк — 400*100(110) мм.
Опоры высотой от 9 до 12 м доступны в двух вариантах: стандартном и усиленном.
Предельно допустимый вес размещаемого оборудования, вне зависимости от высоты и исполнения — 80 кг.

Установка

К основанию ствола приварен штампованный фланец с двумя парами отверстий для болтов. Монтаж опор производится на заблаговременно залитый фундамент, состоящий из бетонного блока и закладной детали с анкерами.

Отверстия фланцевого основания -приварки опоры совмещаются с выступающими анкерными болтами и фиксируются гайками.

Возможен также монтаж опор вкапыванием. При такой установке низ ствола длиной 1–1,7 м погружается в углубление, выравнивается и заливается бетоном.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

Покрытие

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

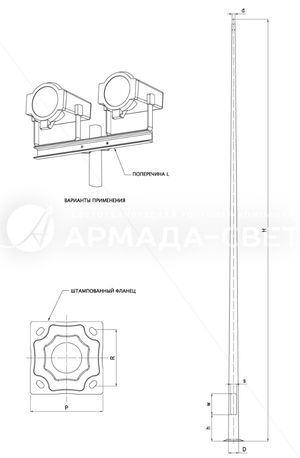

Габаритные размеры опор

Основные параметры опор Antares P 76

Тип опоры	Высота опоры H, м	Верхний диаметр опоры d, мм	Нижний диаметр опоры D, мм	Высота люка W, мм	Ширина люка s, мм	Расст. люка от земли h, мм	Фланец и расстояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фундамента, см	Длина вкапываемой части h, мм	Нагрузка на опору, кг
Antares P 76 - 7	7	76	162	400	100	500	412/300	М24	100/43	1000	72
Antares P 76 - 8	8	76	174	400	100	500	412/300	М24	100/43	1200	85
Antares P 76 - 9	9	76	186	400	100	500	412/300	М24	120/43	1200	99
Antares P 76 - 10	10	76	198	400	110	500	412/300	М24	120/43	1500	114
Antares P 76 - 11	11	76	210	400	110	500	412/300	М24	150/43	1500	130
Antares P 76 - 12	12	76	222	400	110	500	412/300	М24	150/43	1700	148
Antares P 76 - 9	9	76	186	400	100	500	412/300	М24	120/43	1200	130
Antares P 76 - 10	10	76	198	400	110	500	412/300	М24	120/43	1500	149
Antares P 76 - 11	11	76	210	400	110	500	412/300	М24	150/43	1500	171
Antares P 76 - 12	12	76	222	400	110	500	412/300	М24	150/43	1700	193

* кронштейн заказывается отдельно

Несущая способность опор Antares P 76

Высота опоры H, м	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Высота опоры H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
7	1,12	0,79	0,57	0,41	0,31	893	174	80^*
8	0,90	0,62	0,43	0,31	0,22	951	174	80^*
9	0,83	0,56	0,39	0,27	0,19	1116	189	80^*
10	0,71	0,46	0,31	0,21	0,13	1223	197	80^*
11	0,67	0,42	0,28	0,18	0,11	1408	216	80^*
12	0,62	0,40	0,25	0,15	0,08	1597	235	80^*
9	1,37	0,97	0,72	0,53	0,40	1510	230	80^*
10	1,26	0,88	0,64	0,46	0,34	1678	239	80^*
11	0,99	0,67	0,47	0,33	0,23	1682	238	80^*
12	0,76	0,49	0,33	0,21	0,12	1682	238	80^*

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
