Astra PD Стальные круглые осветительные опоры с двойным кронштейном с круглым сечением

Версия для печати

Область применения: Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.

Артикул производителя: Astra PD
Верхний диаметр (мм): 60
Высота (м): 7-12
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 2
Материал: Оцинкованная сталь
Межцентровое расстояние отверстий B, мм: 300
Нагрузка на опору (кг): 72-143
Назначение опоры: Несиловая
Нижний диаметр (мм): 144-214
Подвод кабеля: Подземный
Покрытие: Порошковая или гидродинамическая краска
Размер фланца (мм): 412
Способ установки: Фланцевая
Тип опоры: НФК
Форма ствола опоры: Круглоконическая

Цена: по запросу

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

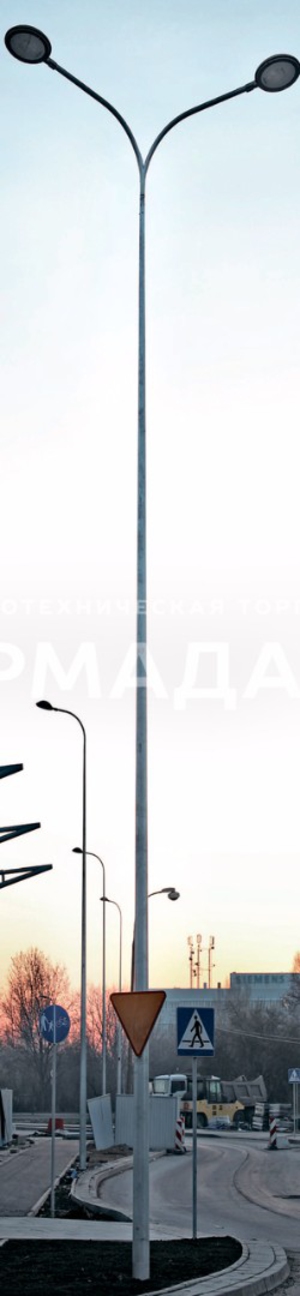

Круглоконические опоры несилового типа Astra PD применяются в системах функционального освещения объектов транспортной инфраструктуры, пешеходных зон.

Стандартная комплектация изделий включает 2-рожковый кронштейн круглого сечения. Кабель электропитания подводится под землей и вводится внутрь ствола опоры.

Антикоррозионное покрытие и окрашивание

Цинковое покрытие, нанесенное горячим способом, защищает стальную конструкцию от коррозионного воздействия. По заявке заказчика проводится дополнительное окрашивание порошковыми составами.

Ключевые параметры конструкции

Размещение осветительного прибора — на высоте от 7 до 12 м.
Вылет кронштейна по горизонтали — 1,5 м.
Вес применяемых осветительных приборов ограничен 15 кг.
Диаметр основания конструкции — от 144 до 214 мм.

Монтаж опор

Установка опор Astra PD фланцевого типа производится на предварительно обустроенное основание. Фланец фиксируется к закладному фундаменту на четыре болта-анкера М24.

Опоры прямостоечного исполнения, монтируемые на свои места вкапыванием, углубляются в грунт, корректируются по вертикали и бетонируются.

Материал

Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)

Покрытие

Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO

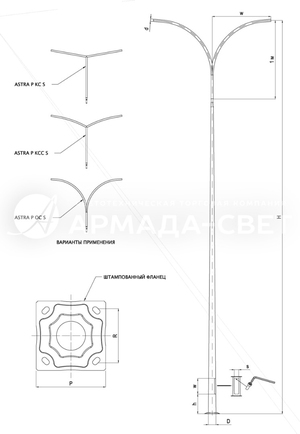

Габаритные размеры опор

Основные параметры опор Astra PD

Тип опоры	Высота подвеса прожектора H, м	Вылет подвеса прожек-тора w, м	Диаметр крон-штейна d, мм	Нижний диаметр опоры D, мм	Высота люка W, мм	Ширина люка s, мм	Расст. люка от земли h, мм	Фланец и рас-стояние между анкерными болтами P/R, мм	Анкерный болт, мм	Размеры фунда-мента, см	Длина вкапы-ваемой части h, мм	Нагрузка на опору, кг
Astra PD - 7	7	1,5	60	144	400	110	500	412/300	М24	100/43	1000	72
Astra PD - 8	8	1,5	60	158	400	110	500	412/300	М24	100/43	1200	84
Astra PD - 9	9	1,5	60	172	400	110	500	412/300	М24	120/43	1200	97
Astra PD - 10	10	1,5	60	186	400	110	500	412/300	М24	120/43	1500	111
Astra PD - 11	11	1,5	60	200	400	110	500	412/300	М24	150/43	1500	126
Astra PD - 12	12	1,5	60	214	400	110	500	412/300	М24	150/43	1700	143

Стандартная высота кронштейна 1 м

Несущая способность опор Astra PD

Высота подвеса прожектора H, м	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
Высота подвеса прожектора H, м	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг	Вес, кг
7	0,38	0,24	0,14	0,07	-	782	163	15^*
8	0,41	0,26	0,15	0,07	-	969	178	15^*
9	0,41	0,26	0,15	0,07	-	1198	198	15^*
10	0,39	0,25	0,14	-	-	1410	215	15^*
11	0,35	0,22	0,12	-	-	1673	237	15^*
12	0,32	0,17	0,07	-	-	1680	220	15^*

* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое

Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)

Район	Характерное давление ветра	Характерная скорость ветра
Район	ЗОНА Ia^*	qk=170Па	Vk=16,7 м/с
Зона I	qk=230Па	Vk=19,4 м/с
ЗОНА II	qk=300Па	Vk=22,2 м/с
ЗОНА III	qk=380Па	Vk=25,0 м/с
ЗОНА IV	qk=480Па	Vk=28,1 м/с
ЗОНА V	qk=600Па	Vk=31,4 м/с
ЗОНА VI^*	qk=730Па	Vk=34,6 м/с
ЗОНА VII^*	qk=850Па	Vk=37,3 м/с
