ОГКС-10.5 Опоры граненые конические складывающиеся

+10

фото

Версия для печати

Область применения: Освещение автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке, таких как горнолыжные склоны, теннисные корты, спортивные площадки с дорогостоящим покрытием, поля для гольфа, железнодорожные развязки, сортировочные станции, железнодорожные перроны.

Форма ствола опоры: Граненая
Назначение опоры: Складывающаяся
Высота (м): 10,5
Вес (кг): 244
Верхний диаметр (мм): 90
Тип опоры: ОГКС
Нижний диаметр (мм): 180
Способ установки: Фланцевая
Размер фланца (мм): 400
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 300
Установка: на фундамент из бетона с закладным элементом.
Артикул производителя: ОГКС-10.5

В наличии

Цена: от 71 126 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Граненая стальная опора ОГКС-10,5 предназначена для организации уличного освещения. Складывающаяся конструкция столба обеспечивает быстрый доступ к осветительному оборудованию без необходимости использовать спецтехнику. Простота обслуживания позволяет устанавливать ОГКС-10,5 в горных районах, на авторазвязках и ж/д платформах.

Опорные столбы высотой 10,5 м изготавливаются из качественного стального проката. Специальные станки сгибают металлопрокат для образования граненой поверхности, обеспечивающей изделию дополнительную прочность, что позволяет устанавливать столбы в регионах, где дуют сильные ветра. Обработка поверхности горячим цинкованием создает прочный антикоррозийный слой, защищающий изделие от влаги и позволяющий устанавливать опоры в условиях влажного климата. Срок службы столбов за счет покрытия увеличивается до 30 лет.

Внизу столба освещения расположен фланец, предназначенный для соединения изделия с закладной деталью фундамента. Столбы монтируются на бетонное основание, в котором предварительно располагается ЗДФ. Такой тип установки позволяет менять опоры без необходимости демонтировать фундамент.

Габаритные размеры опор

Основные параметры опор ОГКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГКС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГКС-10,5	71 126 ₽	90	180	400	300	244	10,5

Галерея

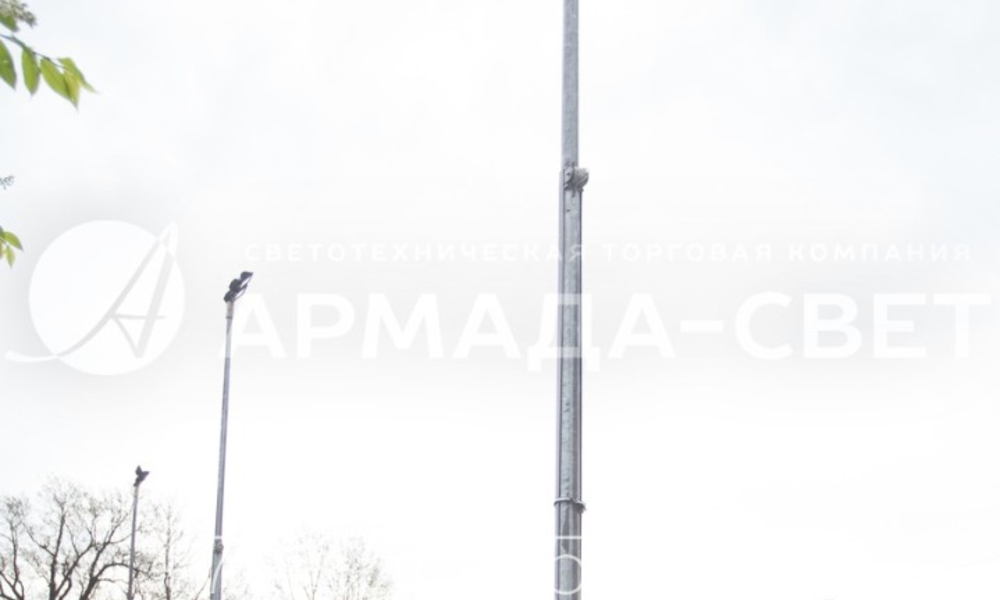

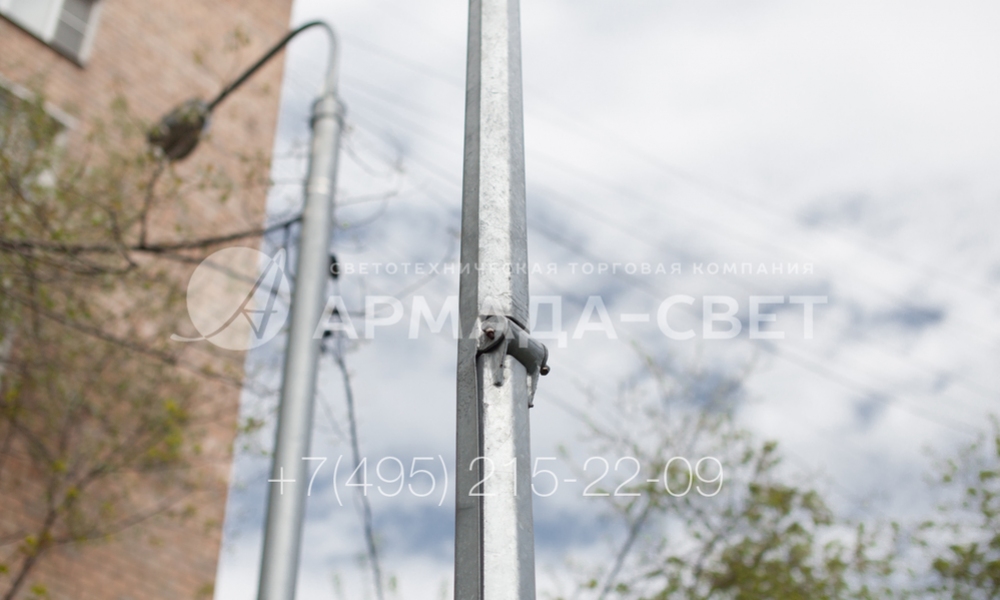

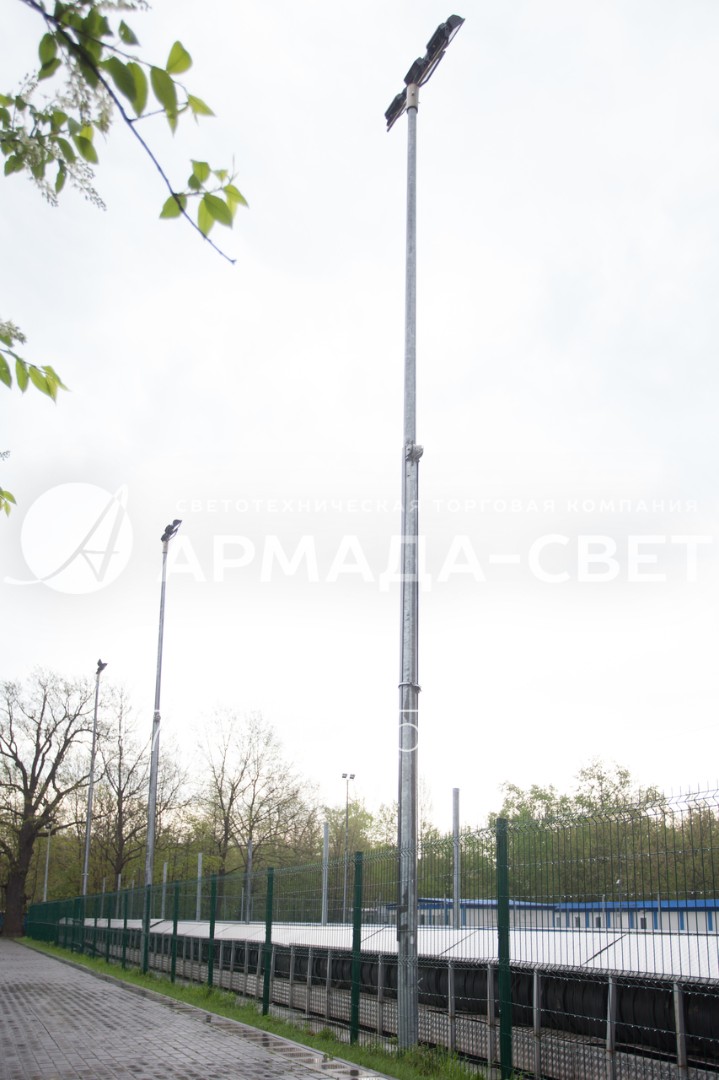

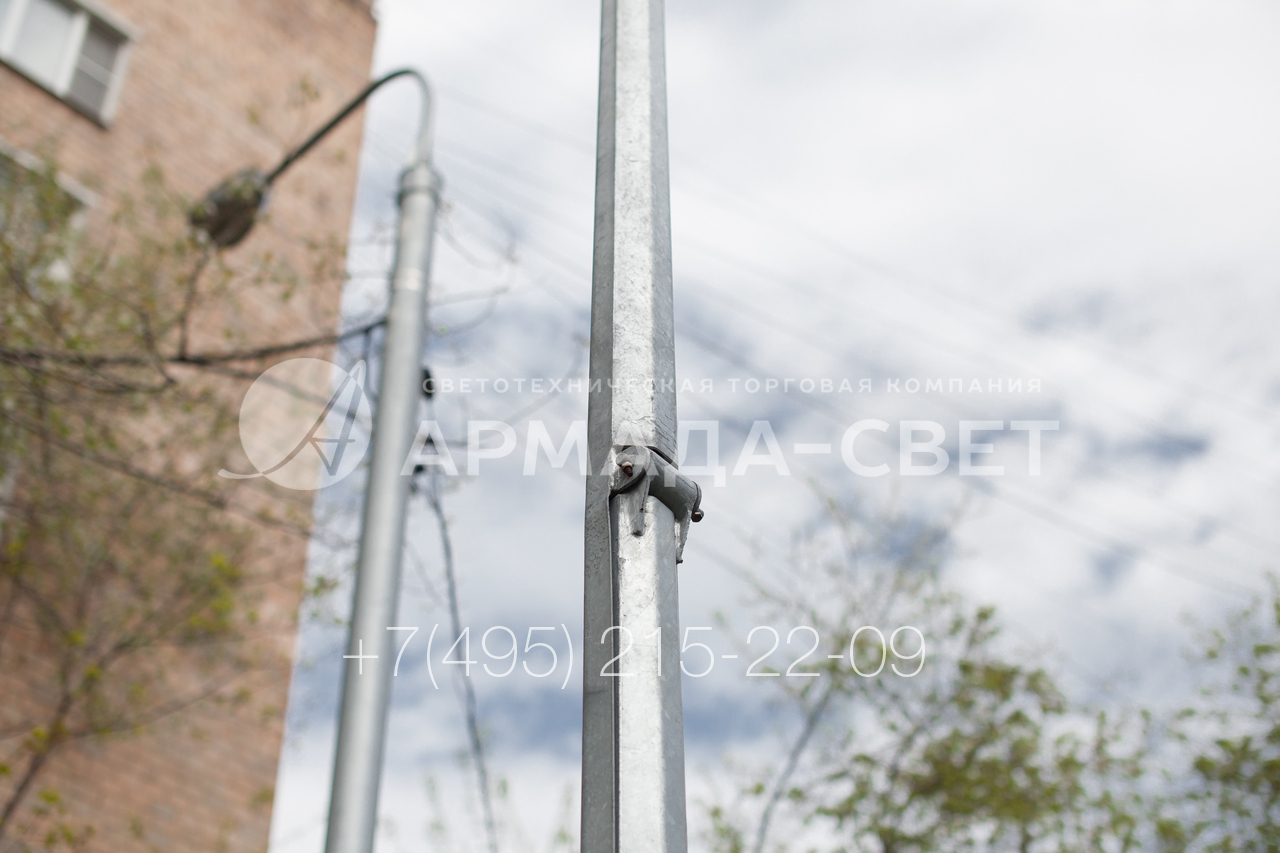

1) Опора граненая коническая складывающаяся имеет шарнир, с помощью которого можно наклонить верхний сегмент ствола. Это упрощает техническое обслуживание светильников на оголовке. Управляющей компании не нужно арендовать автомобильные гидроподъемники для подъема электриков к оголовку.

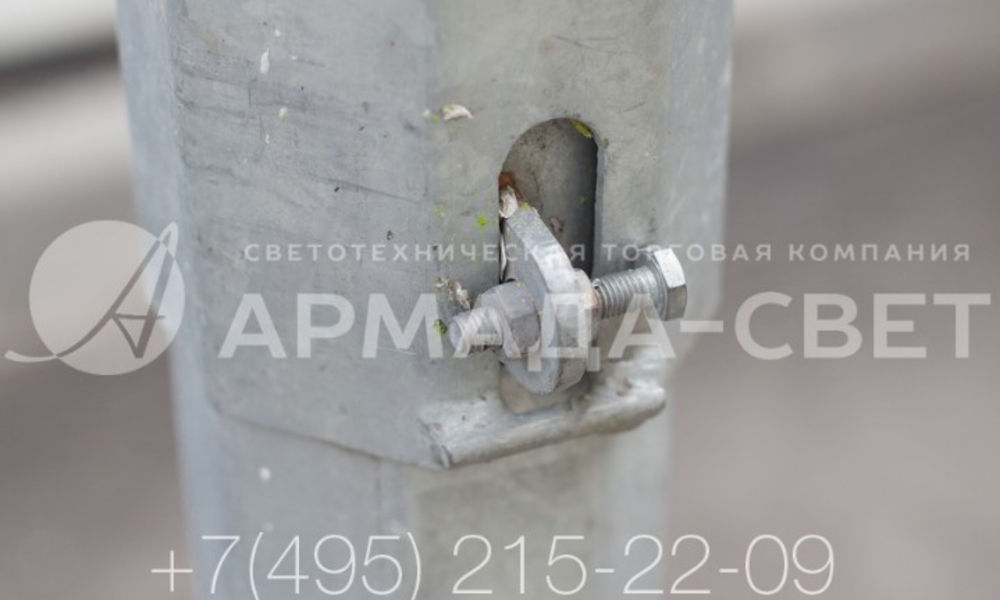

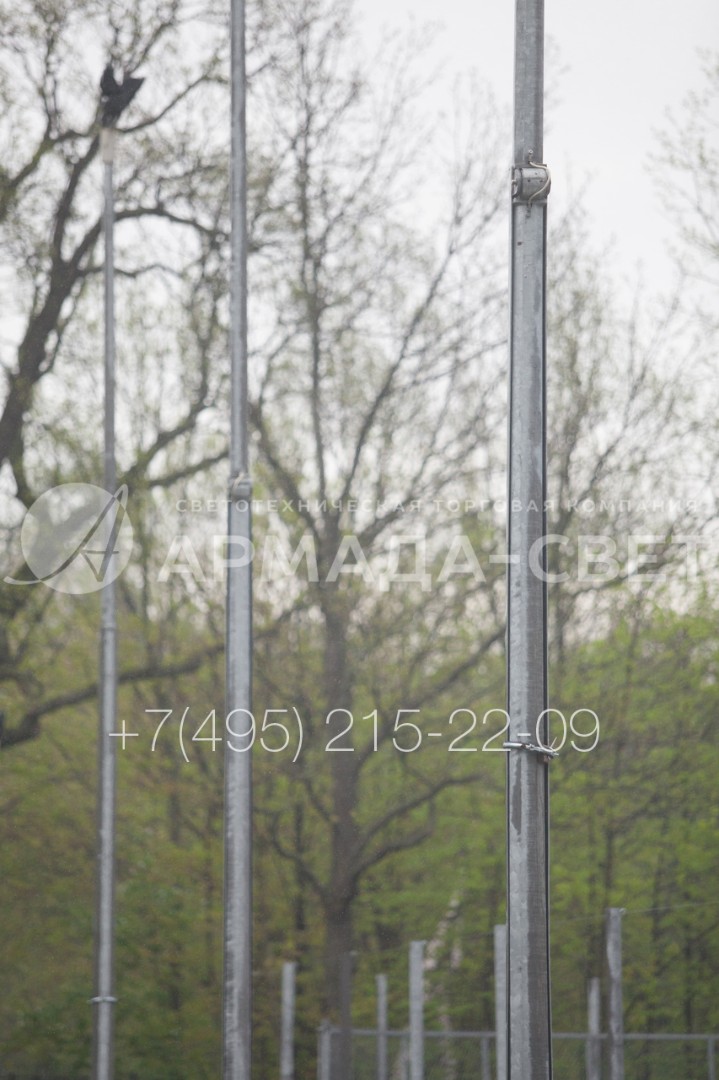

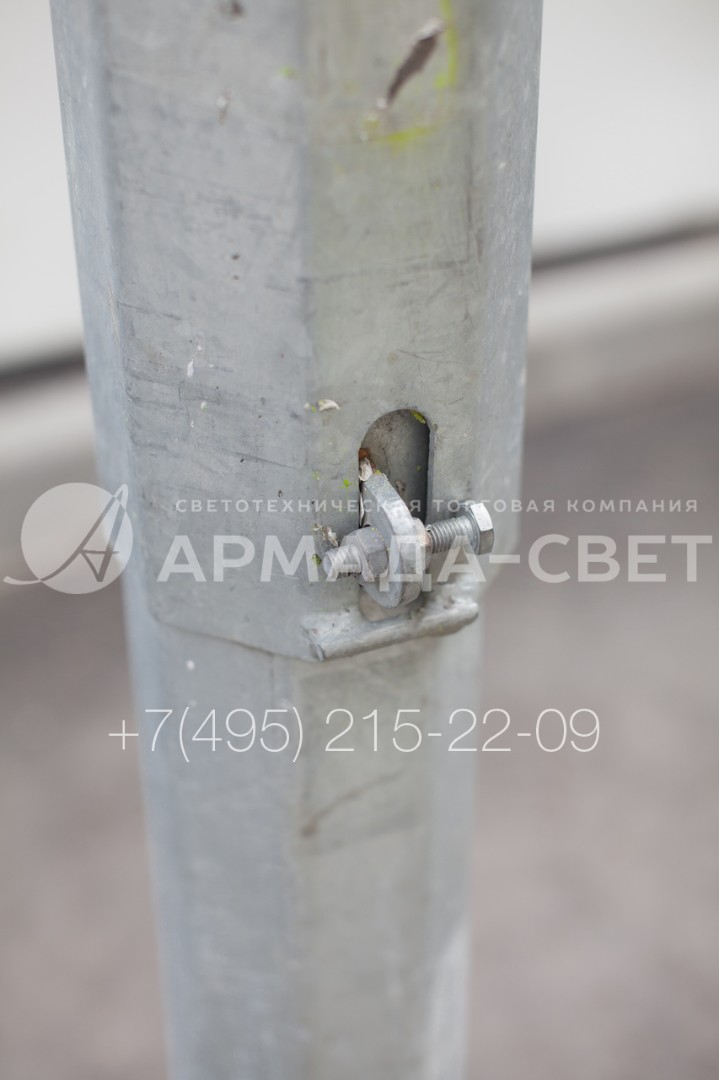

2) На фотографии изображен замок, с помощью которого производится замыкание противовеса, который удерживает верхний сегмент ствола в вертикальном состоянии. При необходимости фиксирующий болт можно заменить на замок с ключом или кодом. Такой вариант применяется в случае, когда нужно предотвратить несанкционированный наклон сегмента опоры.

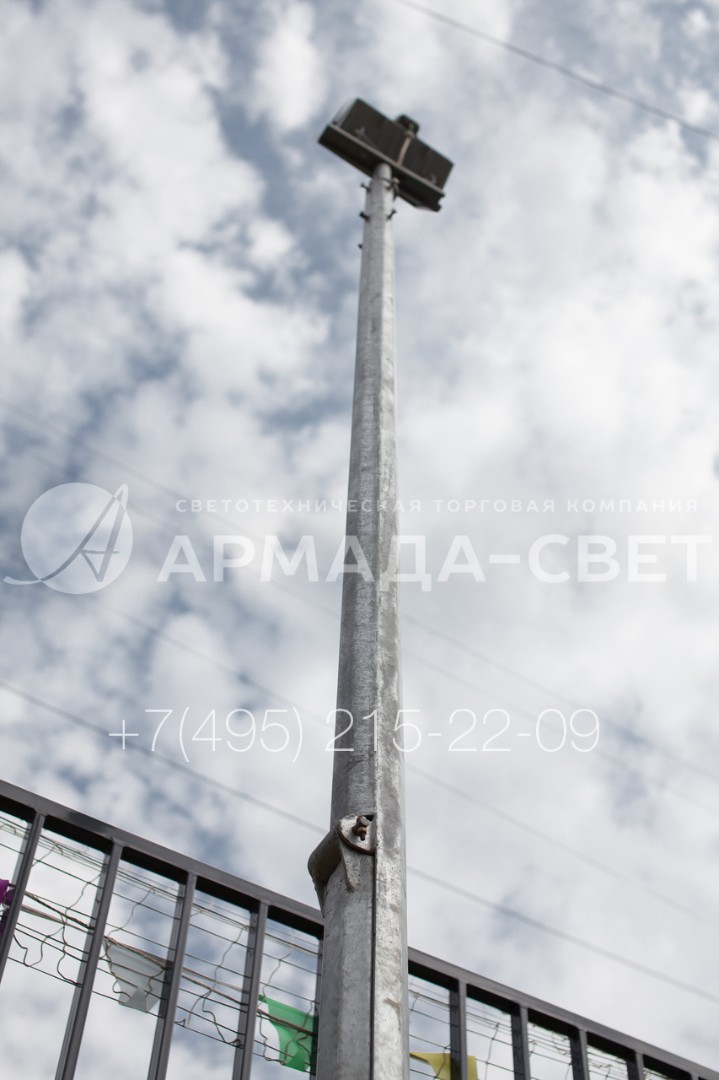

3) На фото изображен оголовок опоры, на котором установлен прожектор направленного света. Обратите внимание, что фиксация оголовка производится с помощью 8 болтов. Такой узел позволяет прочно зафиксировать хвостовик. Но при этом болты можно открутить и демонтировать световой прибор или кронштейн со светильниками.

4) Опоры ОГКС этой модели позволяют разместить световые приборы на высоте более 10 метров. Но при этом обслуживать их можно без использования гидроподъемников. Чтобы выполнить регламентное обслуживание или ремонт прожекторов на верхушке, нужно опустить нижний сегмент ствола вниз. В результате оголовок будет находиться практически на уровне земли.

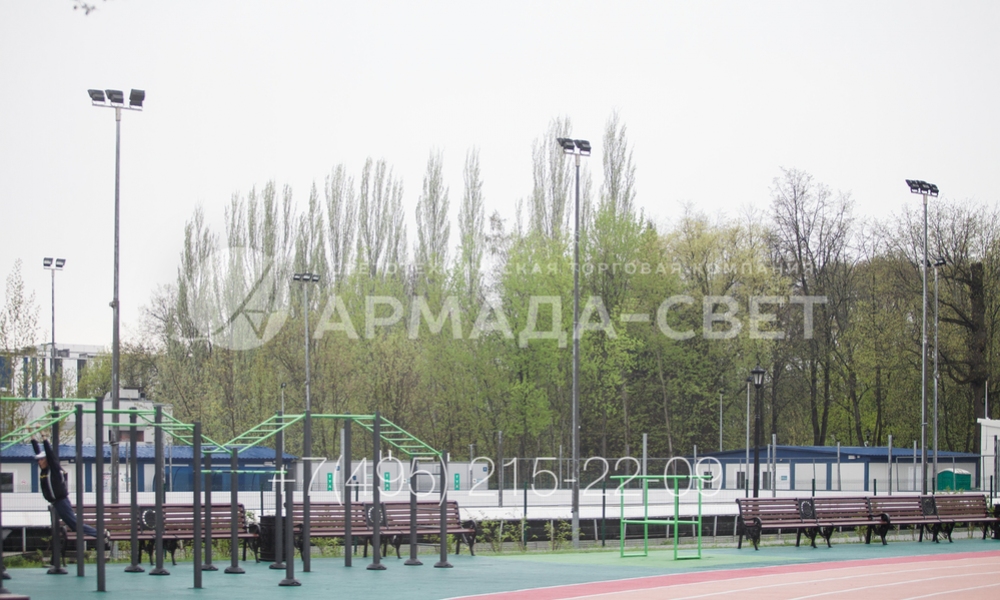

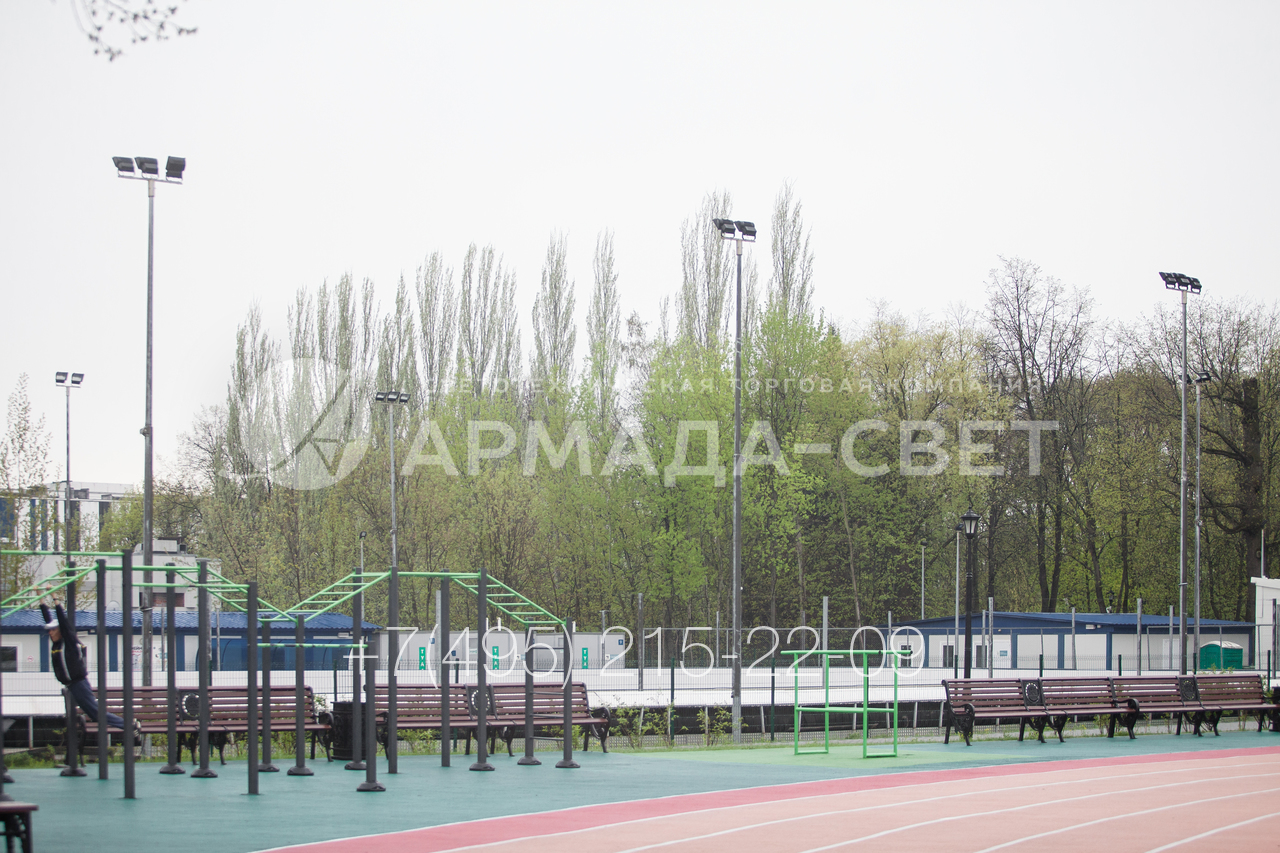

5) Наиболее распространенная сфера применения складных опор – освещение спортивных и детских площадок. Они используются на таких объектах потому, что из-за наличия спортивных снарядов невозможно подъехать на гидроподъемнике прямо к стволу. ОГКС позволяют избежать аренды гидроподъемников и сократить затраты управляющей компании.

6) Опоры ОГКС подключаются к силовым линиям под землей. Для подачи питания к светильникам применяется внутренняя проводка. Она проходит через шарнир, поэтому работоспособность системы сохраняется даже при наклоне. Коммутация производится через ревизионное отверстие в нижней части возле фланца.

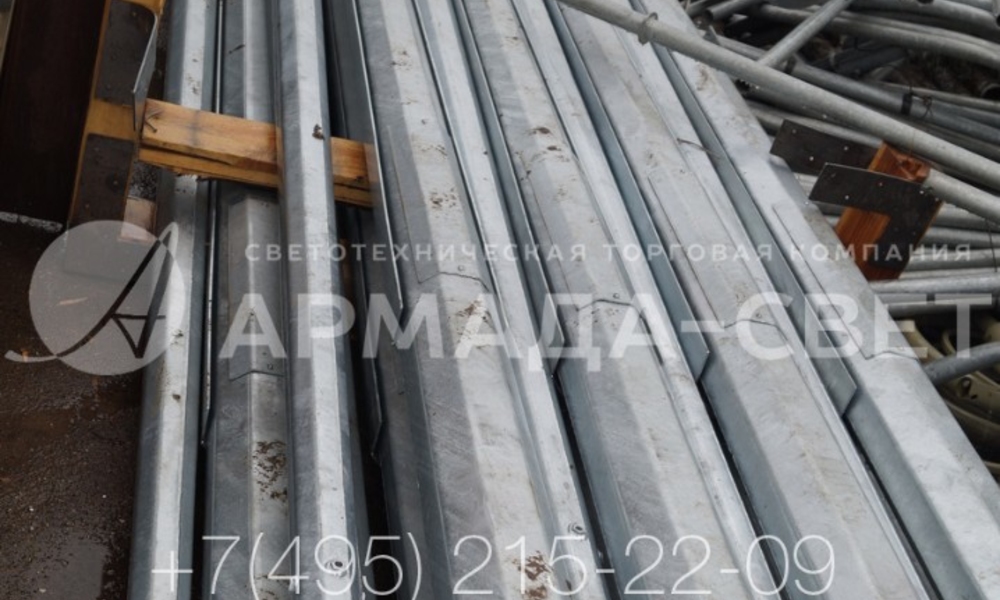

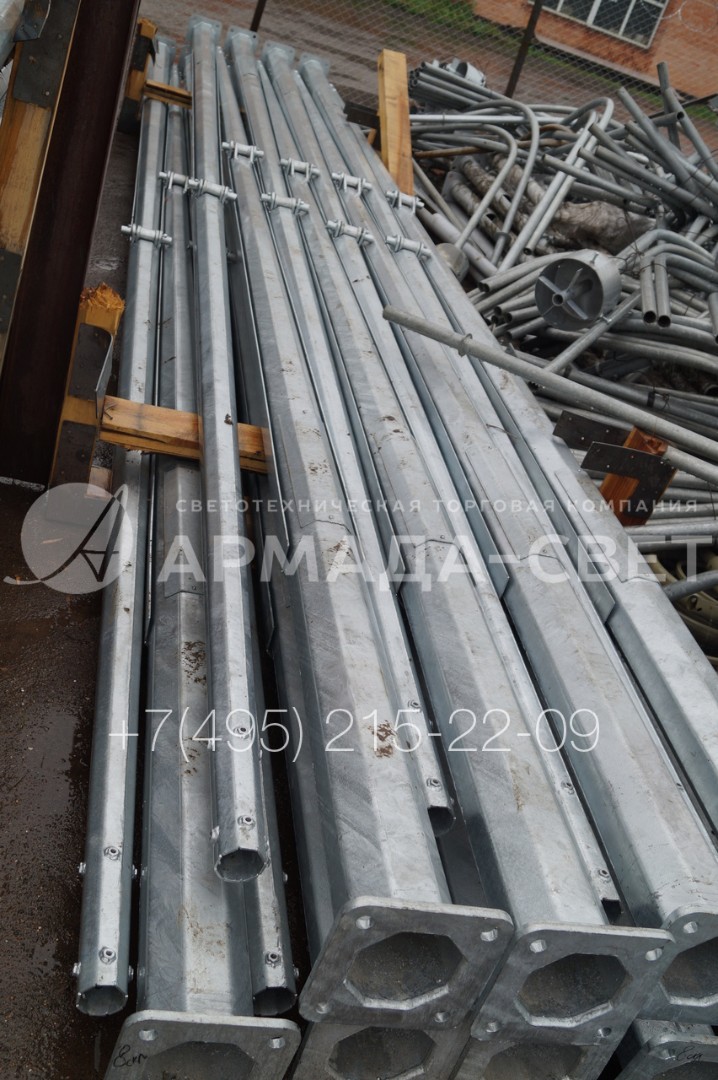

7) Все складные осветительные опоры цинкуются для защиты от коррозии. Благодаря этому примерный срок эксплуатации конструкции без потери характеристик и необходимости подкрашивания составляет 25-30 лет. В нижней части опор хорошо виден фланец, с помощью которого наземная часть прикрепляется к закладной детали фундамента.
