ОГКС-12 Опоры граненые конические складывающиеся

+10

фото

Версия для печати

Область применения: Освещение автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке, таких как горнолыжные склоны, теннисные корты, спортивные площадки с дорогостоящим покрытием, поля для гольфа, железнодорожные развязки, сортировочные станции, железнодорожные перроны.

Артикул производителя: ОГКС-12
Верхний диаметр (мм): 100
Вес (кг): 326
Высота (м): 12
Количество крепежных отверстий: 4
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 300
Назначение опоры: Складывающаяся
Нижний диаметр (мм): 225
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 400
Способ установки: Фланцевая
Тип опоры: ОГКС
Установка: на фундамент из бетона с закладным элементом.
Форма ствола опоры: Граненая

В наличии

Цена: от 95 029 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Коническая стальная опора ОГКС-12 – высотная конструкция, предназначенная для организации уличного освещения на открытых площадках, включая транспортные магистрали, ж/д пути и другие объекты, на которые ограничен доступ обслуживающей спецтехники. Складывающаяся конструкция столбов упрощает обслуживание размещенного на ней светового оборудования, позволяя обойтись без использования подъемников и спецтранспорта.

Конструкция опоры представляет собой граненый столб, изготовленный из стального металлопроката на гибочном и сварочном оборудовании. Наличие граней создает дополнительные ребра жесткости – высокая устойчивость опор позволяет устанавливать их в районах с различными климатическими условиями.

Поверхность металла защищена от воздействия влаги и других негативных факторов среды горячим цинкованием. Защитный слой обеспечивает возможность эксплуатации изделия в течение 30 лет. По заказу опора дополнительно окрашивается лакокраской с выбором оттенка по каталогу RAL.

Установка столбов выполняется на бетонный фундамент. Конструкция фланцевого типа соединяется с ЗДФ через фланцевое соединение, после чего поверхность заливается бетоном.

Габаритные размеры опор

Основные параметры опор ОГКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГКС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГКС-12	95 029 ₽	100	225	400	300	326	12

Галерея

1) Опоры складные граненые конические высотой 12 метров используются для освещения объектов с плотной застройкой, территорий со сложным рельефом, спортивных площадок с хрупким или дорогостоящим покрытием. Прожектор в верхней части 12-метрового ствола может обслуживаться с уровня земли после наклона оголовка к уровню земли.

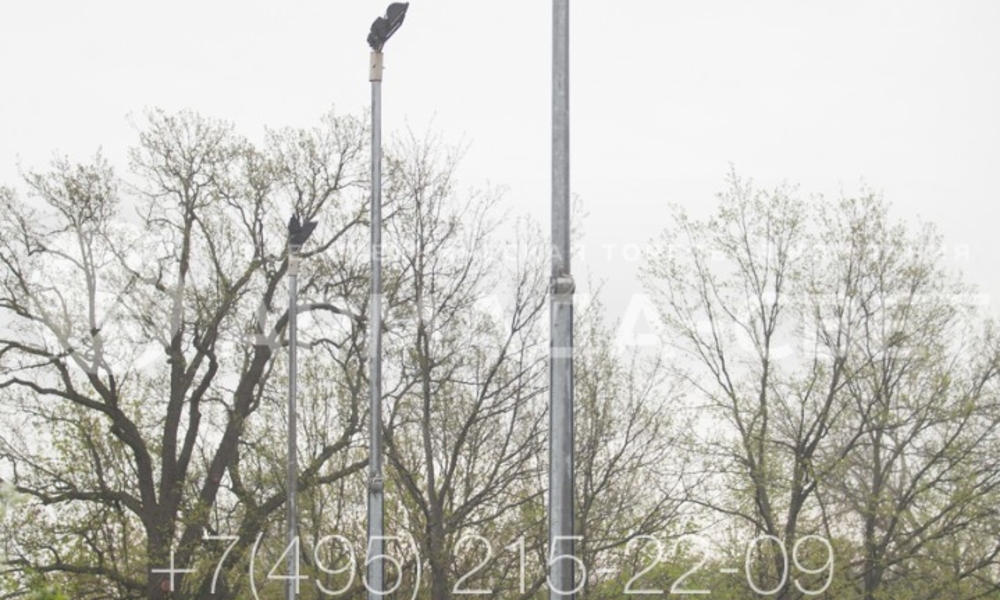

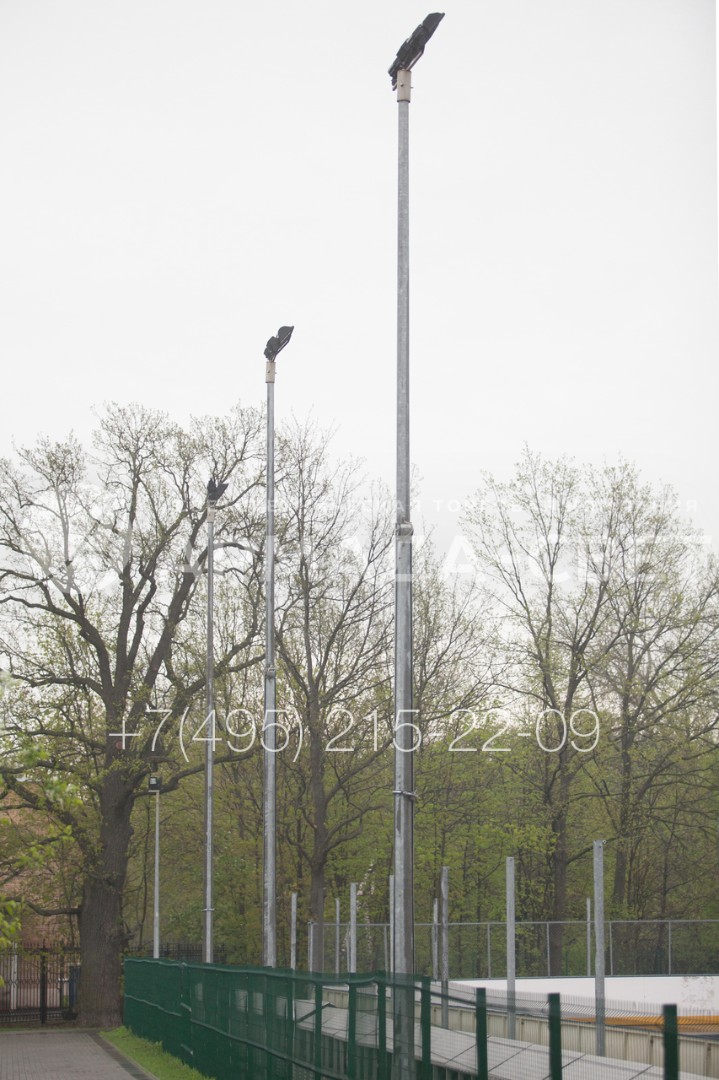

2) Складные опоры с граненым коническим стволом имеют важное преимущество – световые приборы на их оголовке могут обслуживаться с уровня земли. Дополнительными плюсами является высокая несущая способность, длительный срок службы, простая установка на фланец и повышенная стабильность.

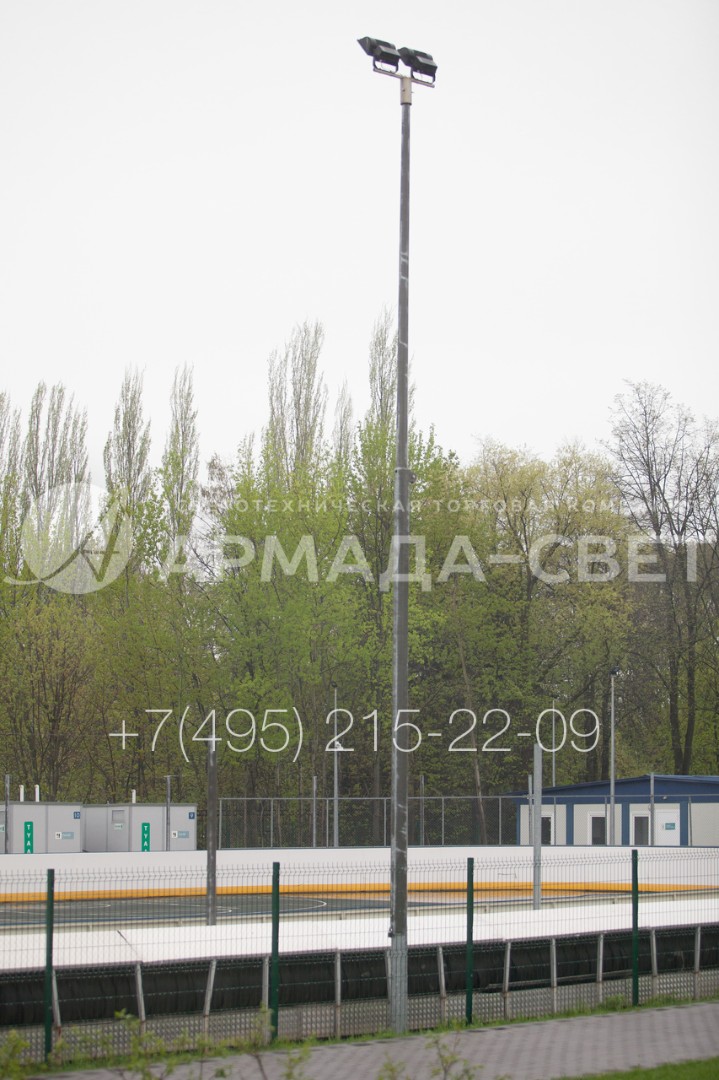

3) Ствол опоры типа ОГКС состоит из двух сегментов. Нижний имеет фланец внизу для крепления на закладной детали фундамента. Верхний оснащен оголовком ля крепления осветительных приборов и противовесом для уравновешивания светильников при наклоне. Вся конструкция оцинкована для защиты от коррозии.

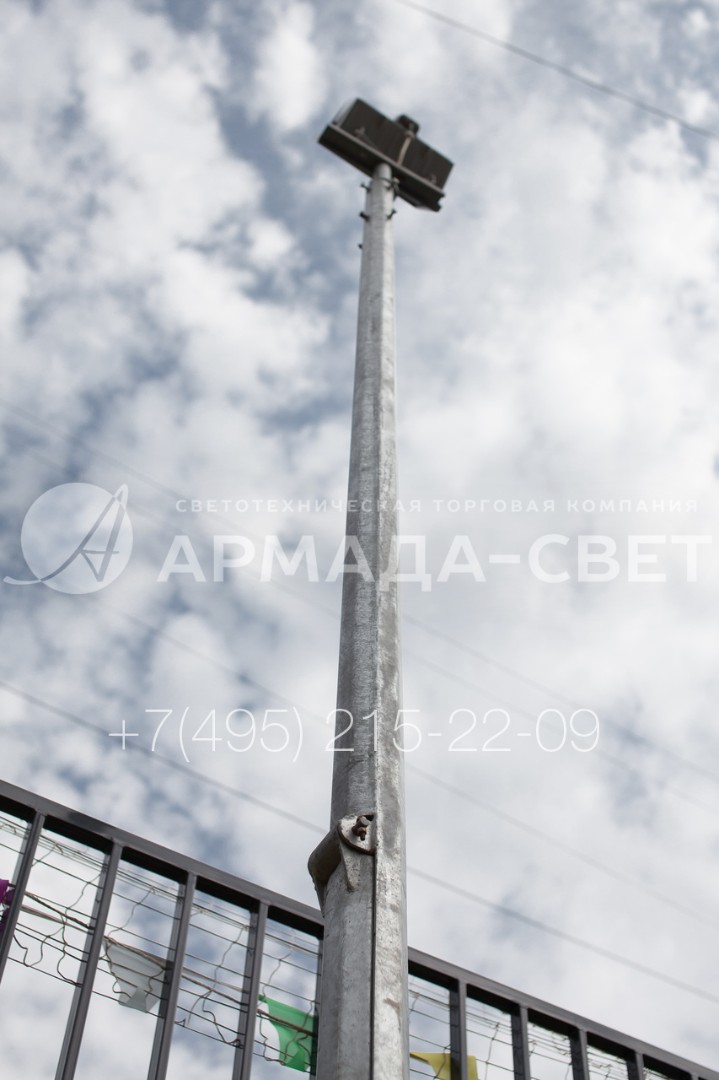

4) Опоры ОГКС делаются из листовой стали. В процессе производства из металлопроката делаются заготовки, которые затем гнутся с помощью гидравлических прессов и свариваются. Две части конструкции соединяются друг с другом с помощью шарнира. На последнем этапе производства все детали цинкуются для увеличения срока службы.

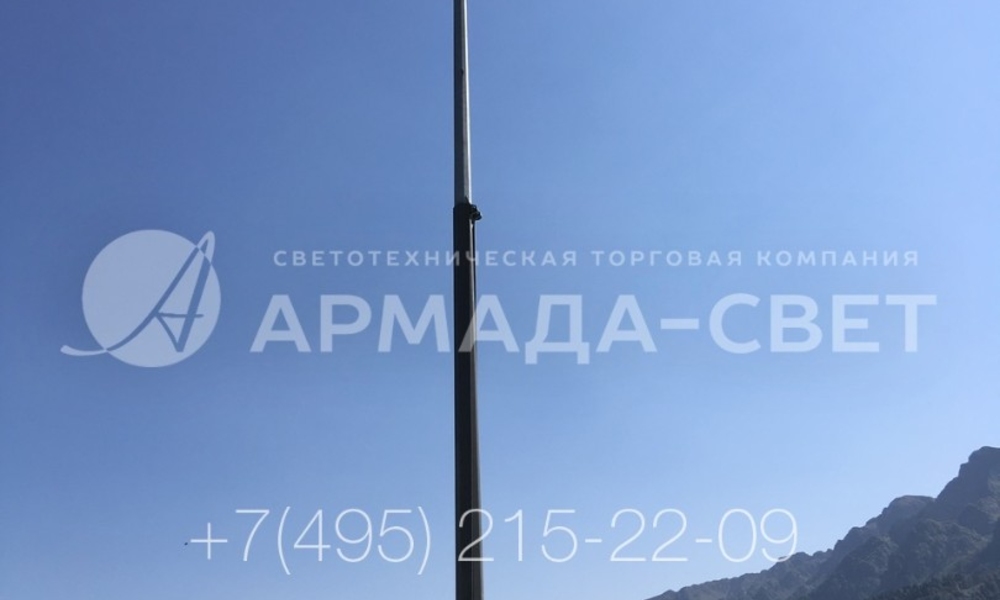

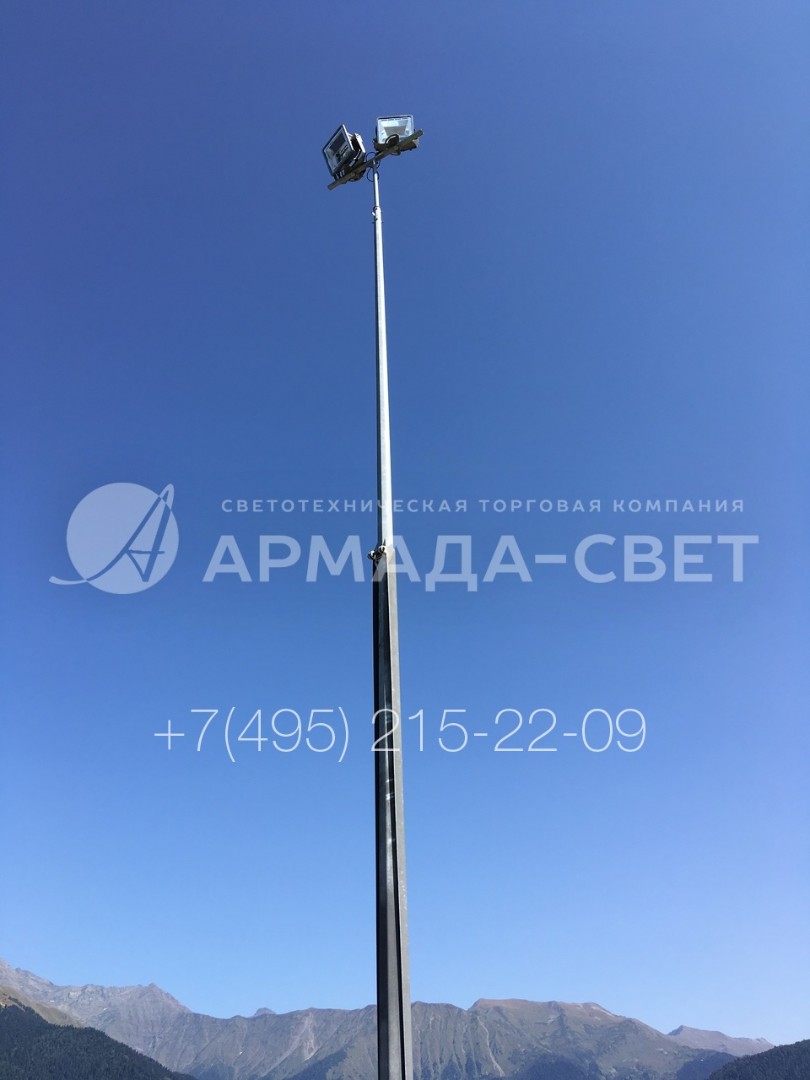

5) На фото изображена опора, которая установлена в горной местности для освещения мест массового отдыха людей. За счет того, что верхний сегмент опоры может наклоняться до уровня земли, не нужно арендовать и привозить гидроподъемники для подъема электриков к оголовку. Это упрощает и удешевляет техническое обслуживание.

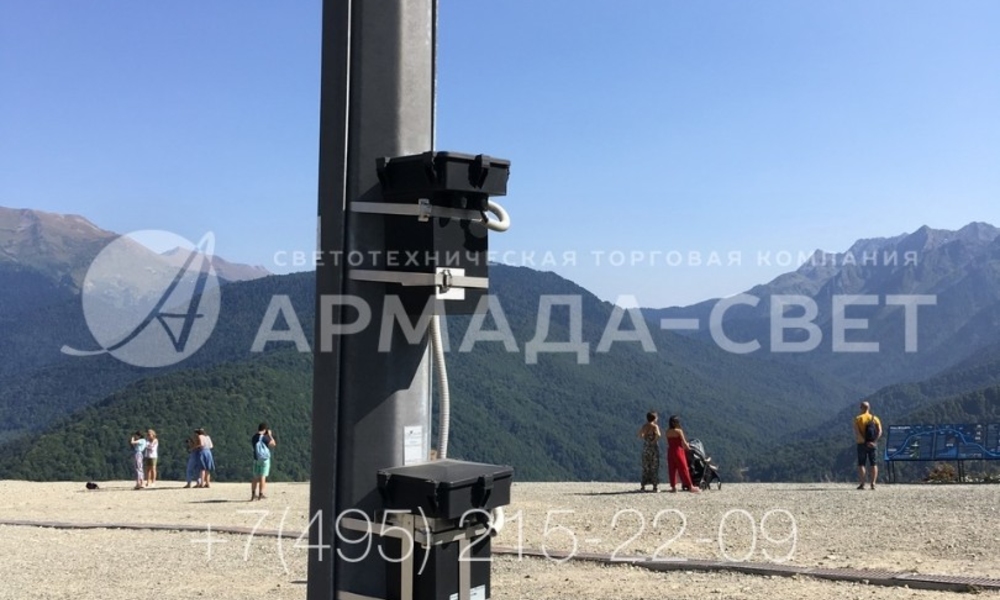

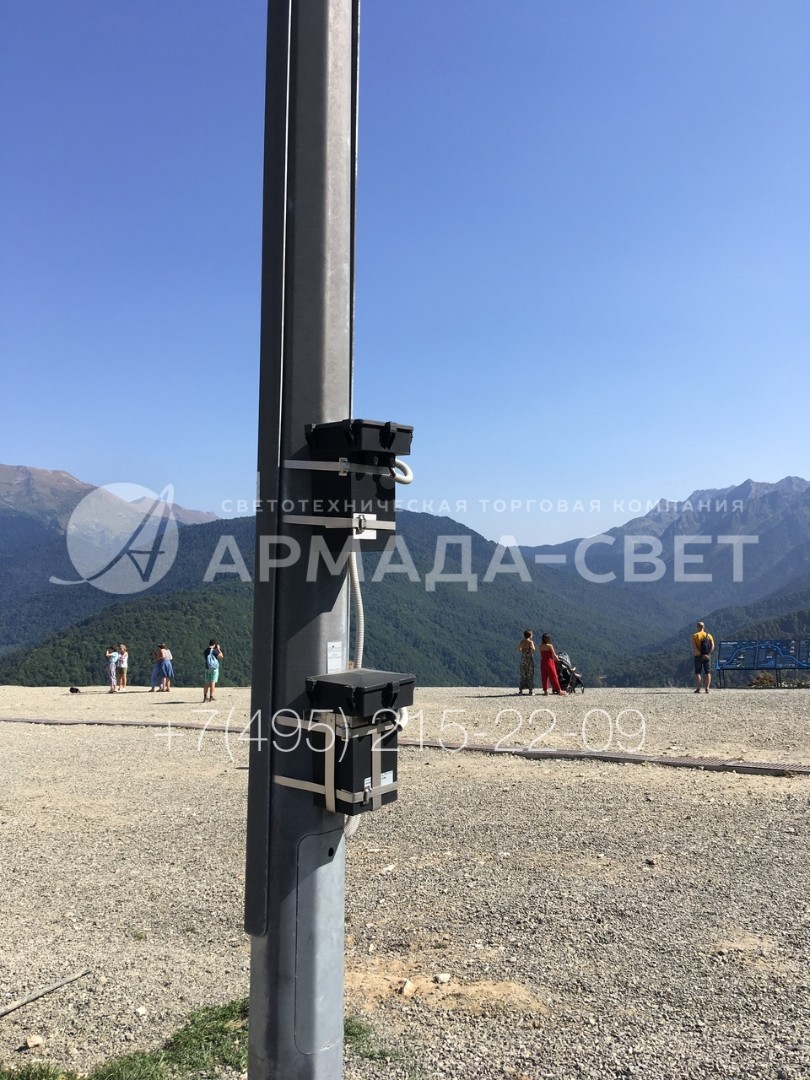

6) В стандартном варианте все электрическое оборудование размещается внутри полого ствола или в корпусе светильника. Однако иногда пускорегулирующая или иная аппаратура устанавливается прямо на стволе. Для этого устройства помещаются в герметичные коробки. Кабели выводятся из ствола в специальных защитных кожухах.

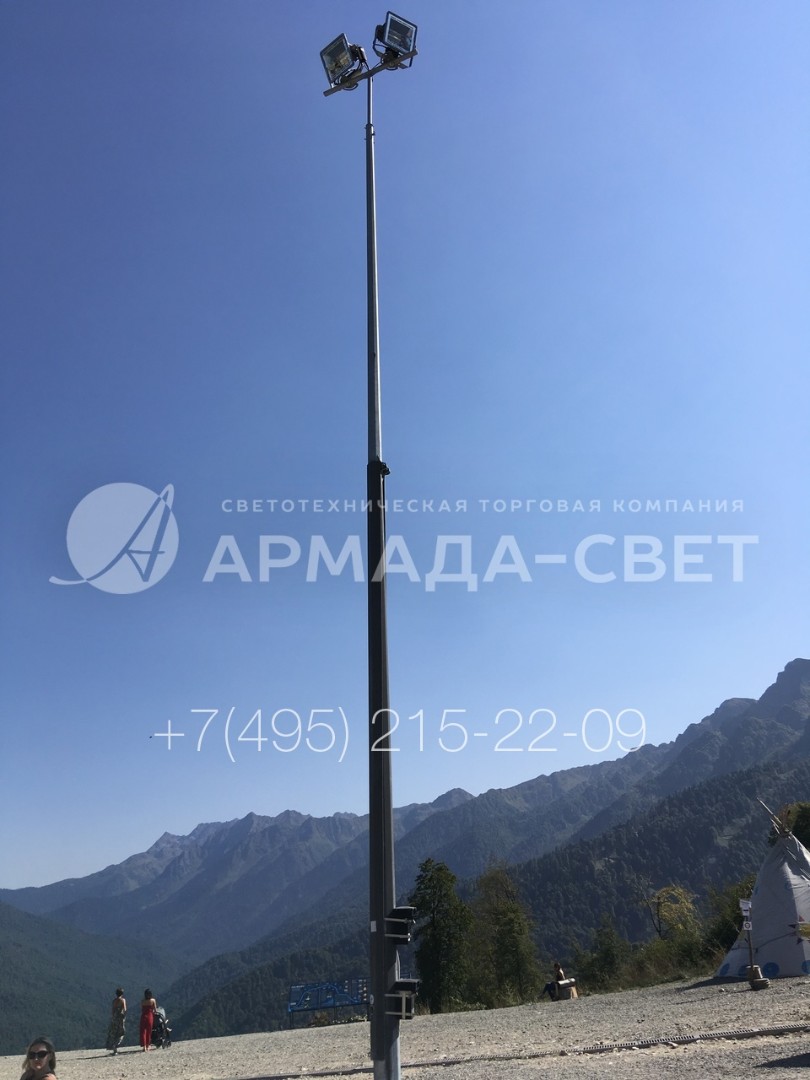

7) На фото изображена складная граненая осветительная конструкция, на верхушке которой установлены прожекторы. С помощью монтажных скоб они развернуты в разные стороны, чтобы осветить разные участки местности в горах. Это дает возможность использовать одну опору для освещения большой площадки.
