ОГКС Опоры граненые конические складывающиеся

фото

Версия для печати

Область применения: Освещение автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке, таких как горнолыжные склоны, теннисные корты, спортивные площадки с дорогостоящим покрытием, поля для гольфа, железнодорожные развязки, сортировочные станции, железнодорожные перроны.

Форма ствола опоры: Граненая
Назначение опоры: Складывающаяся
Высота (м): 3-25
Вес (кг): 32-834
Верхний диаметр (мм): 60-124
Тип опоры: ОГКС
Нижний диаметр (мм): 136-456
Способ установки: Фланцевая
Размер фланца (мм): 300-660
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Установка: на фундамент из бетона с закладным элементом
Артикул производителя: ОГКС-6...25

В наличии

Цена: от 9 328 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Опора граненая коническая складывающаяся (ОГКС) – сложное техническое изделие, конструктивные особенности которого, рассчитываются с учетом особенностей эксплуатации. Выполняется, в типовом и в индивидуальном исполнении, из стального листа с применением метода гибки и сваривания кромок. Сварной шов – продольный. Гарантия антикоррозийного покрытия, нанесенного методом горячего цинкования, составляет не менее 15 лет. Особенностью опоры – складывание, упрощающее обслуживание, особенно, в труднодоступных местах. Для складывания опоры, применяется балансир, вес которого отличается от веса, верхней части опоры, с установленными осветительными приборами, на 2 кг.

Установка ОГКС производится на фундамент из бетона с закладным элементом. Тип и размеры фундамента зависят от типа опоры и величины нагрузки. ОГКС имеет высоту от 6 до 25 метров, высота нижней части: от 3,5 до 11 метров. Верхний диаметр опоры, высотой 6 м, – 76 мм, нижний- 180 мм, размер фланца – 400 мм. Область применения: устройство освещения пространств с ограниченным доступом (горнолыжные склоны, железнодорожные перроны), с дорогостоящим покрытием (поля для гольфа, теннисные корты), автомобильные развязки и магистрали.

Особенности

Опора ОГКС является сложным техническим изделием. Опоры ОГКС имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные с учетом особых климатических условий и требований заказа.
Для каждого объекта конструкция опоры рассчитывается индивидуально.

Преимущества

Удобство в монтаже и обслуживании.
Длительный срок службы.
Высокая антикоррозийная стойкость покрытия.
Эстетичный внешний вид.
Безопасность при эксплуатации.
Возможность изготовления по индивидуальному заказу любых типоразмеров.

Устройство

Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер.
Гарантия на коррозийную стойкость — не менее 15 лет.
Опоры очень удобны в эксплуатации: обслуживать такую опору можно без привлечения подъемных механизмов. Это особенно важно в тех местах, где затруднен подъезд для вспомогательной техники, например на железнодорожных перронах и развязках, а также на спортивных площадках с дорогостоящим покрытием.
Вес балансира опоры рассчитывается в зависимости от веса осветительных приборов так, что разница по весу между верхней частью со световыми приборами и балансиром не превышает 2 кг. Это обеспечивает удобство и легкость процесса складывания опоры, которая может обслуживаться одним электромонтажником без привлечения подъемных механизмов и спецтехники.

Покрытие

Горячее цинкование.

Фундамент

Фундамент состоит из закладного металлического фундамента и бетона. Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры и совокупности нагрузок.

Примечание: Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

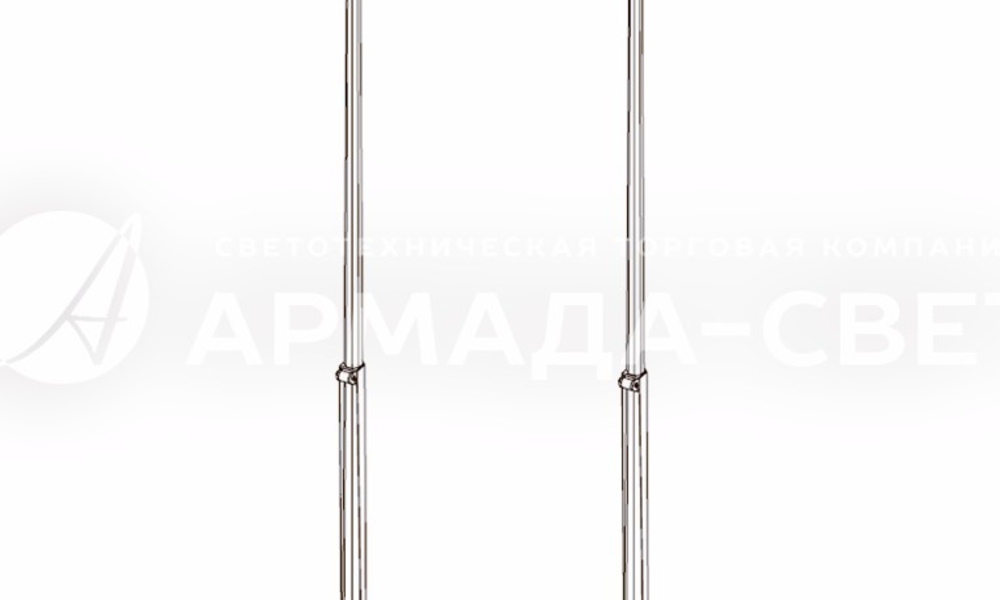

Габаритные размеры опор

Основные параметры опор ОГКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГКС/ОГККЗН		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГКС-3	9 328 ₽	60	136	300	200	32	3
ОГКС-4	13 701 ₽	60	136	300	200	47	4
ОГКС-5	17 228 ₽	60	136	300	200	59,1	5
ОГКС-6	22 154 ₽	60	136	300	200	76	6
ОГКС-7	31 657 ₽	68	166	300	200	108,6	7
ОГКС-7,5	38 012 ₽	76	180	400	300	130,4	7,5
ОГКС-8	41 393 ₽	68	166	400	300	142	8
ОГКС-9	44 891 ₽	68	166	400	300	154	9
ОГКС-10	55 968 ₽	68	166	400	300	192	10
ОГКС-10,5	71 126 ₽	90	180	400	300	244	10,5
ОГКС-12	95 029 ₽	100	225	400	300	326	12
ОГКС-14	164 989 ₽	90	280	500	400	566	14
ОГКС-16	183 354 ₽	90	280	500	400	629	16
ОГКС-18	225 913 ₽	100	275	500	400	775	18
ОГКС-20	225 330 ₽	101	330	550	450	773	20
ОГКС-25	243 111 ₽	124	456	660	560	834	25
ОГКСл-3	9 328 ₽	60	136	300	200	32	3
ОГКСл-4	13 701 ₽	60	136	300	200	47	4
ОГКСл-5	17 228 ₽	60	136	300	200	59,1	5
ОГКСл-6	22 212 ₽	60	136	300	200	76,2	6
ОГКСл-7	31 657 ₽	68	166	300	200	108,6	7
ОГКСл-8	40 810 ₽	68	166	400	300	140	8
ОГКСл-9	43 725 ₽	68	166	400	300	150	9
ОГКСл-10	53 928 ₽	68	166	400	300	185	10

Галерея

1) Опоры граненые конические складывающиеся имеют ствол из двух сегментов, которые соединены друг с другом с помощью шарнира. Это дает возможность наклонить верхний сегмент так, чтобы оголовок расположился над уровнем земли. Электрик получает возможность обслуживать осветительное оборудование без использования гидроподъемников.

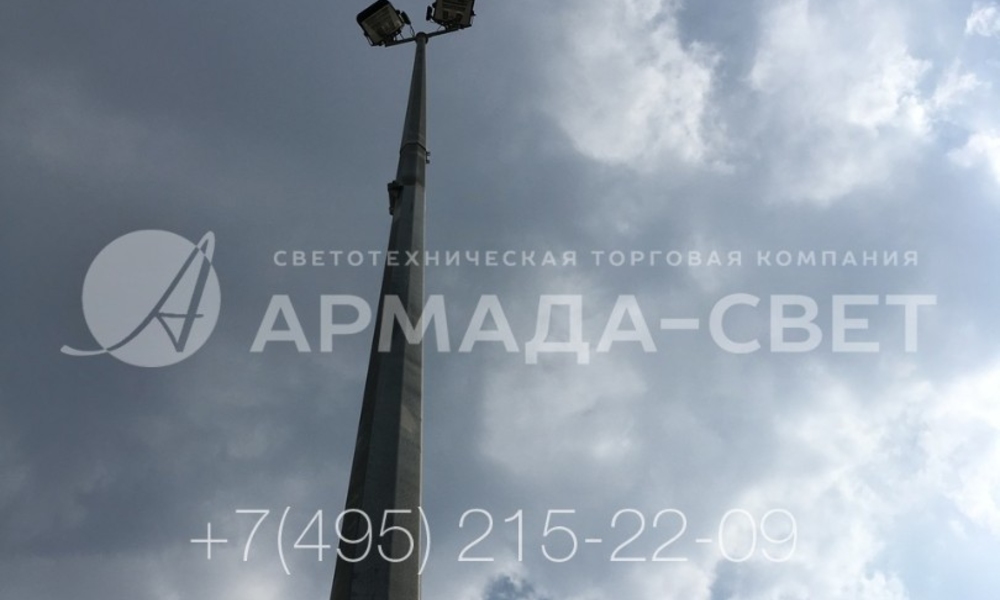

2) В качестве светового прибора на складывающейся граненой опоре может использоваться прожектор с направленным световым потоком. Этот вариант используется для подсветки спортивной площадки в городском дворе. За счет возможности наклона можно ремонтировать светильник без привлечения автомобильного подъемника.

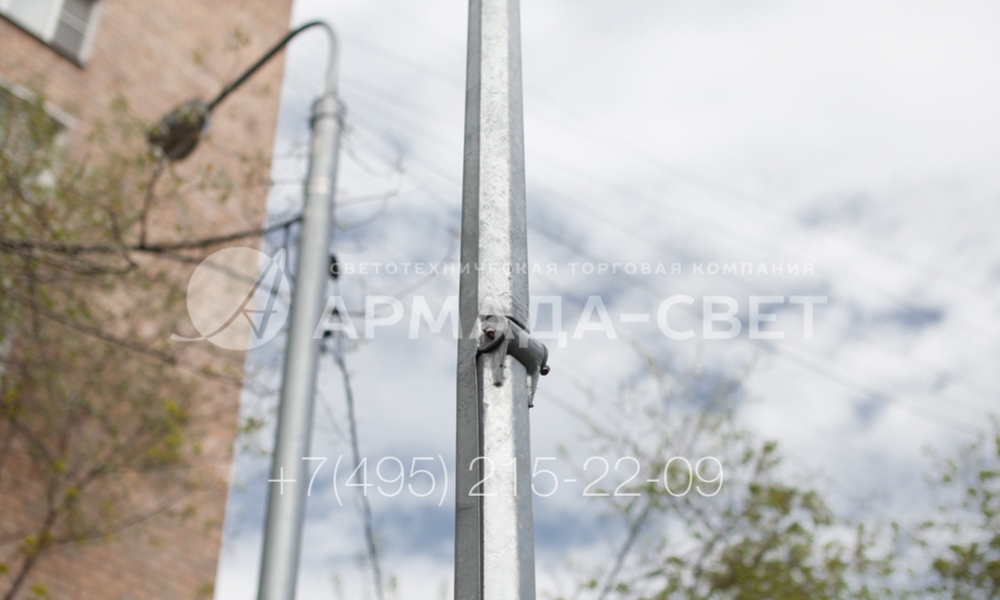

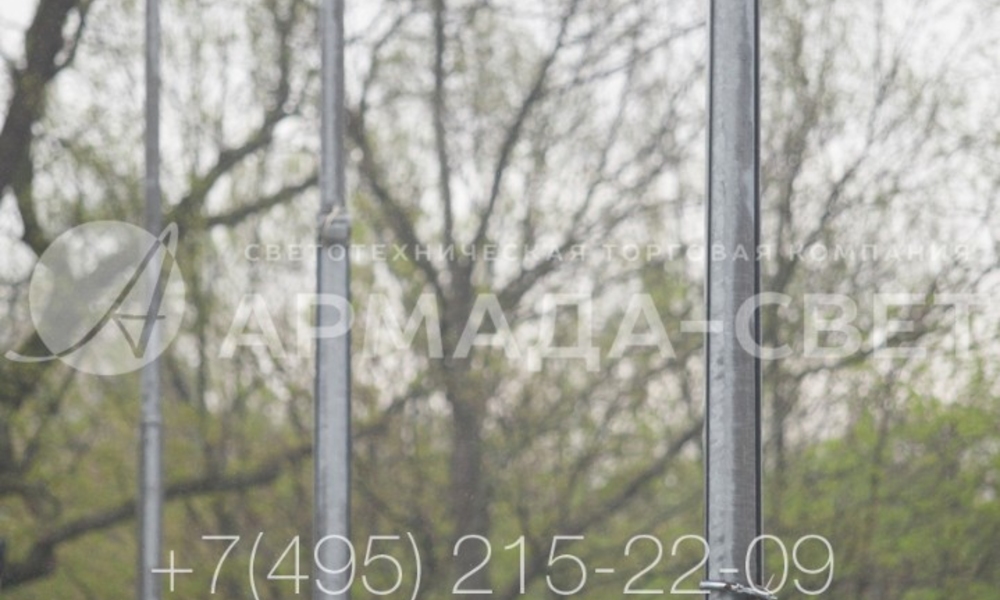

3) На фото хорошо виден шарнир, который соединяет два сегмента ствола друг с другом. В опоре отсутствуют какие-либо электрические механизмы, с помощью которых выполняется наклон оголовка. Это удешевляет опору и позволяет покупателю сократить затраты на строительство осветительной инфраструктуры объекта.

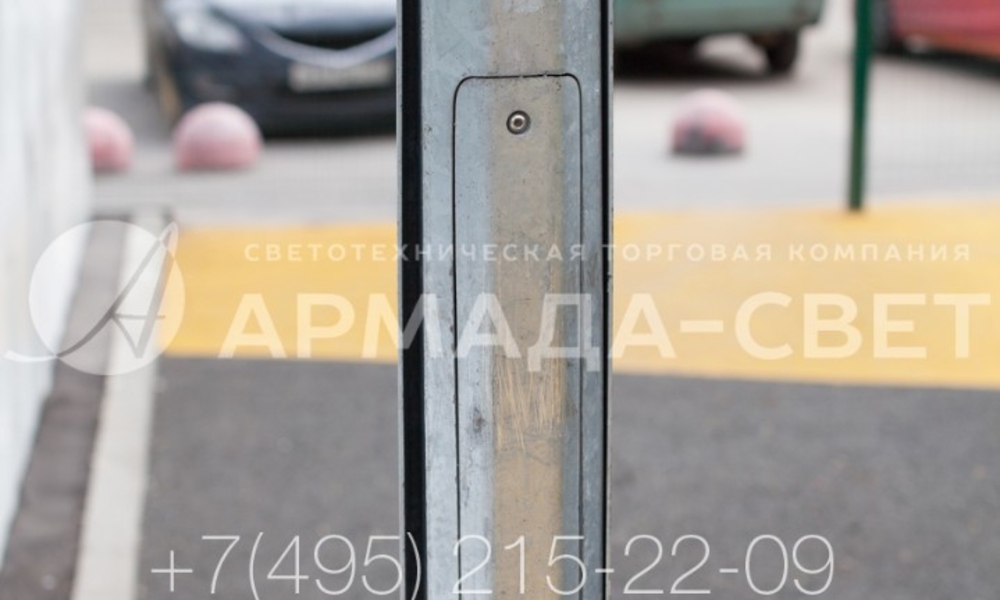

4) Опоры типа ОГКС относятся к категории несиловых. Поэтому их нужно подключать к силовым линиям только под землей. Для удобной коммутации проводки и силовой линии на стволе имеется ревизионное отверстие. На фото видна крышка ревизионного отверстия, которая предотвращает доступ посторонних и защищает клеммную колодку от повреждения водой.

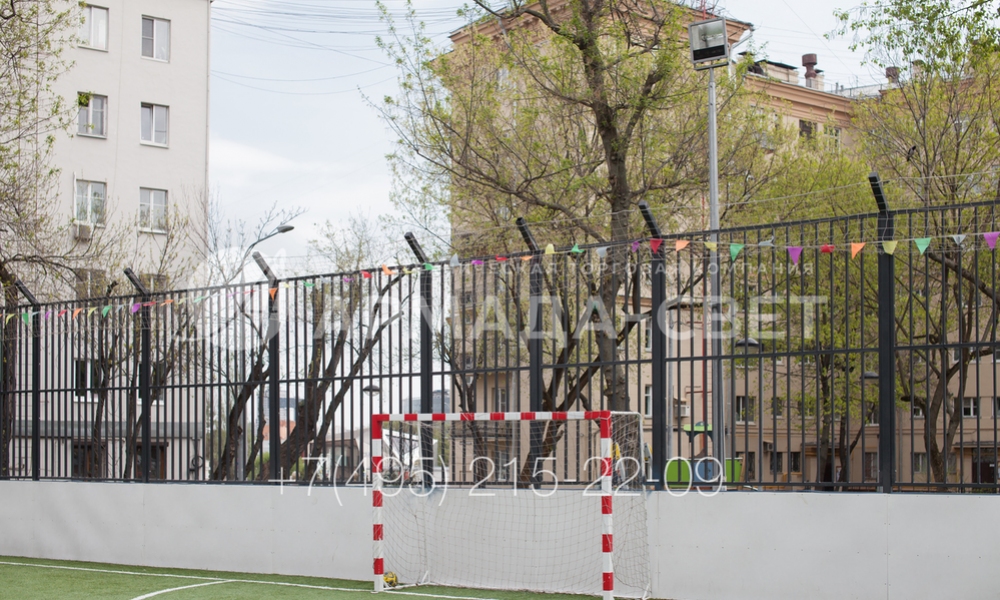

5) На фото приведен один из примеров использования складной опоры. Она установлена во дворе жилого дома для освещения спортивной площадки. Так как из-за густой растительности подъехать к опоре на гидроподъемнике нельзя, обслуживать светильники приходится в опущенном состоянии верхнего сегмента ствола.

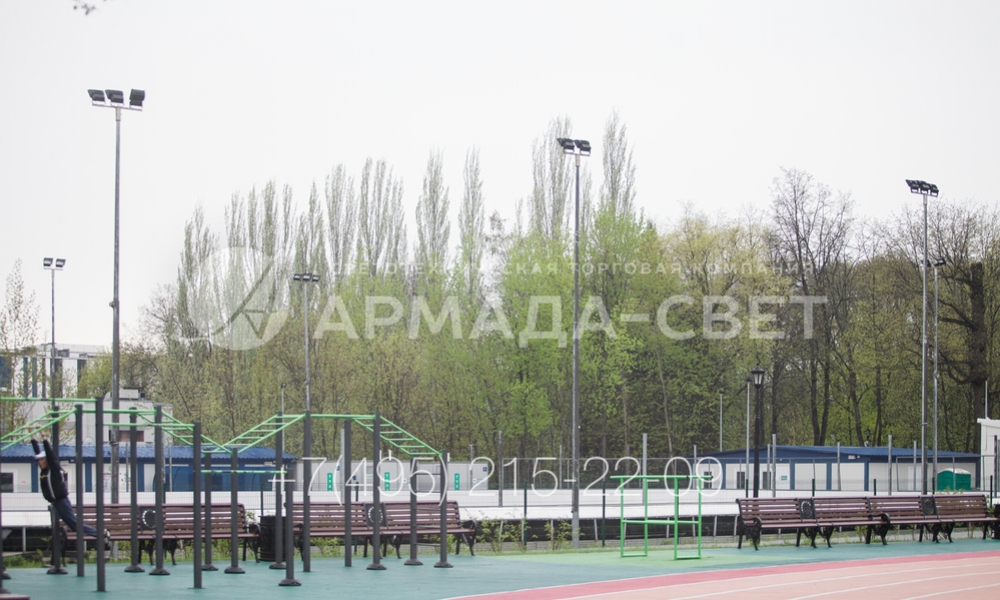

6) Осветительные граненые опоры складного типа на фотографии используются для освещения катка. На верхушках этих конструкций закреплены прожекторы направленного света. Несмотря на их большой вес, наклон верхнего сегмента производится без использования лебедки за счет противовеса. Он является частью верхнего сегмента ствола.

7) Обязательной частью верхнего сегмента ствола является противовес. Это дополнительная часть, которая уравновешивает вес светового прибора на оголовке. За счет этого выполнить наклон можно с помощью нейлонового шнура и мускульной силы человека. В рабочем состоянии хвостовик фиксируется с помощью замка.

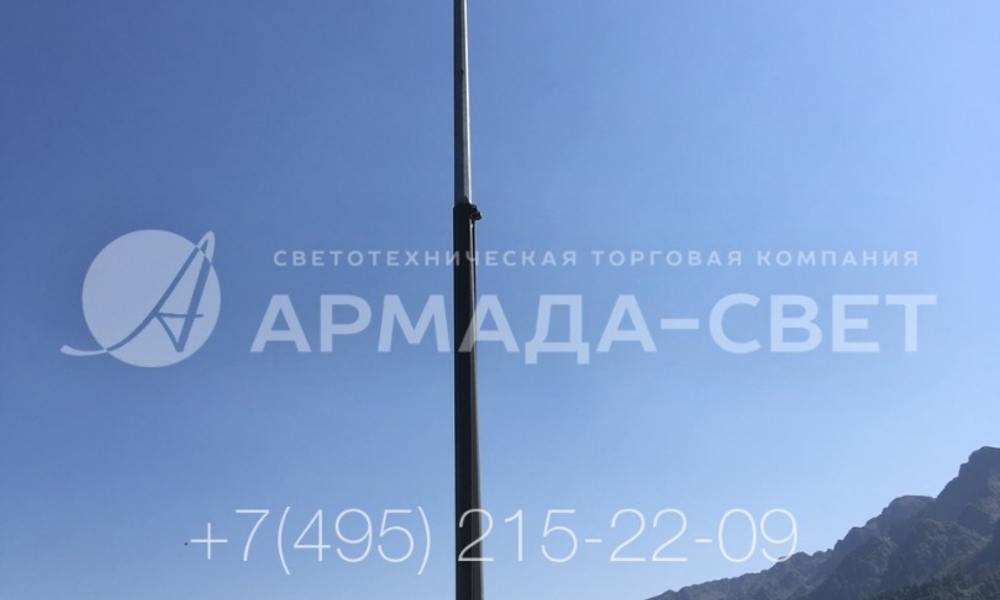

8) Складные опоры применяются для освещения открытых площадок в горах и другой местности со сложным рельефом. Эти конструкции могут складываться, что упрощает техническое обслуживание световых приборов. Можно ремонтировать и заменять светильники, выполнять мойку рассеивателей без аренды гидроподъемника.

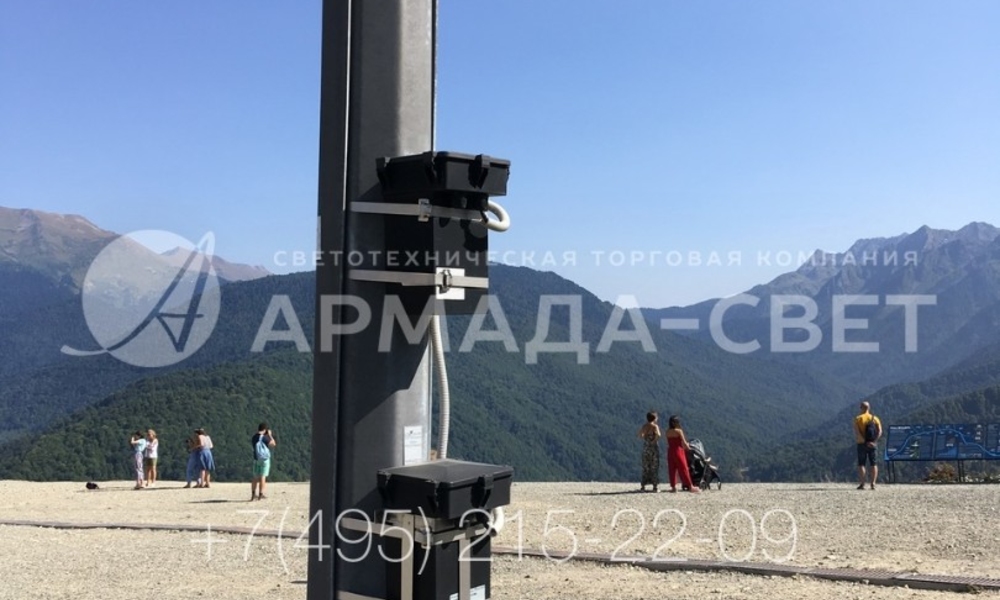

9) На стволе складной опоры могут устанавливаться дополнительные коммутационные и управляющие приспособления. Для этого они крепятся с помощью специальных скоб. Чтобы электрическое оборудование не намокало во время дождя, оно помещается в герметичные коробки из пластика.

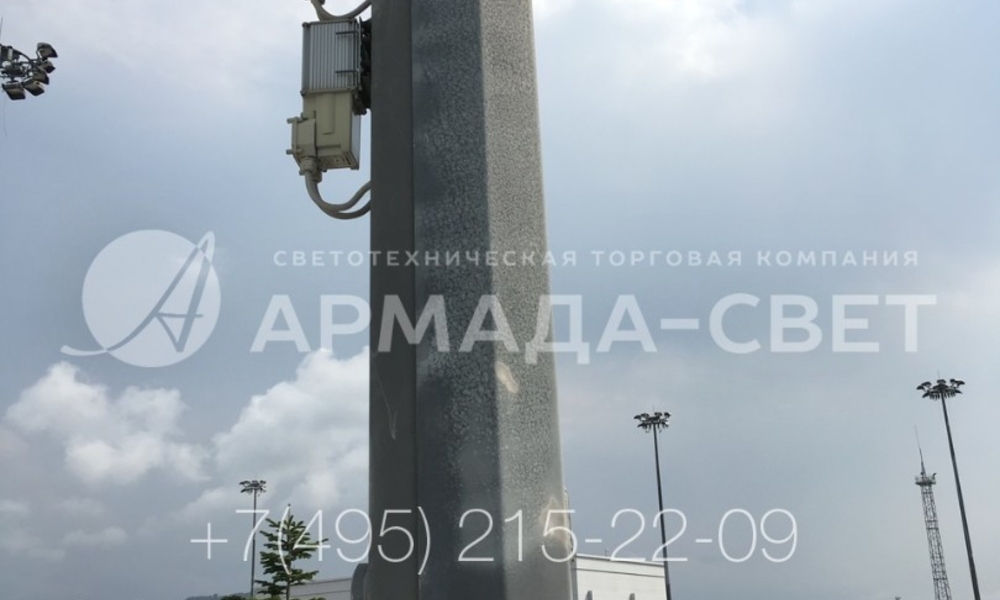

10) На фото представлен еще один вариант расположения пускорегулирующей аппаратуры для светильников. Они расположены не внутри ствола, а снаружи в герметичных коробках. Подводка кабелей к ним производится в специальных защитных кожухах. За счет этого удается избежать намокания коммутационного оборудования.

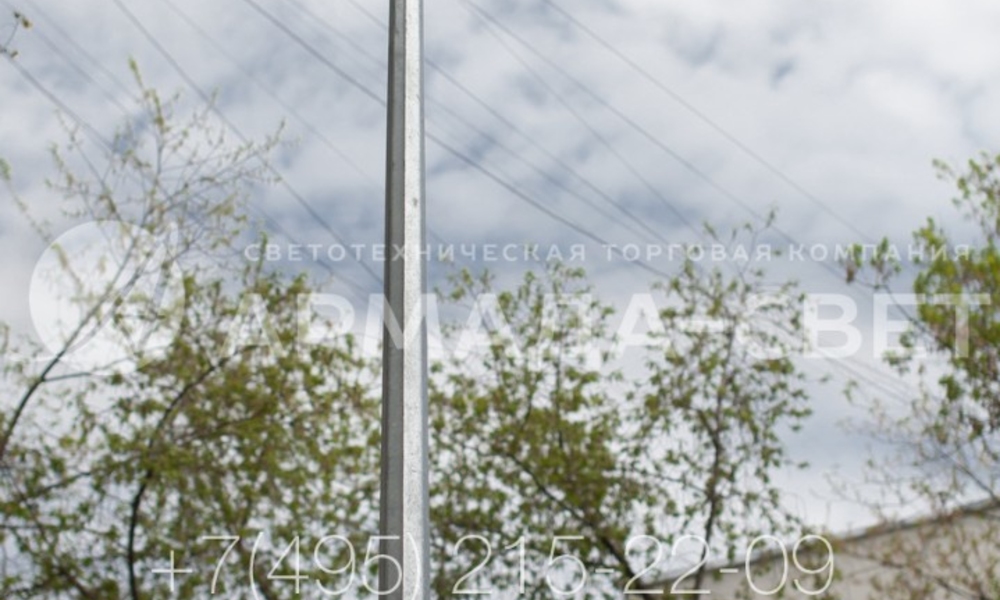

11) С помощью складных граненых конических опор можно установить светильники на большой высоте. Но при этом обслуживать их можно без использования автомобильных гидравлических подъемников. Для этого достаточно наклонить верхний сегмент ствола. После наклона оголовок конструкции будет находиться на уровне земли.

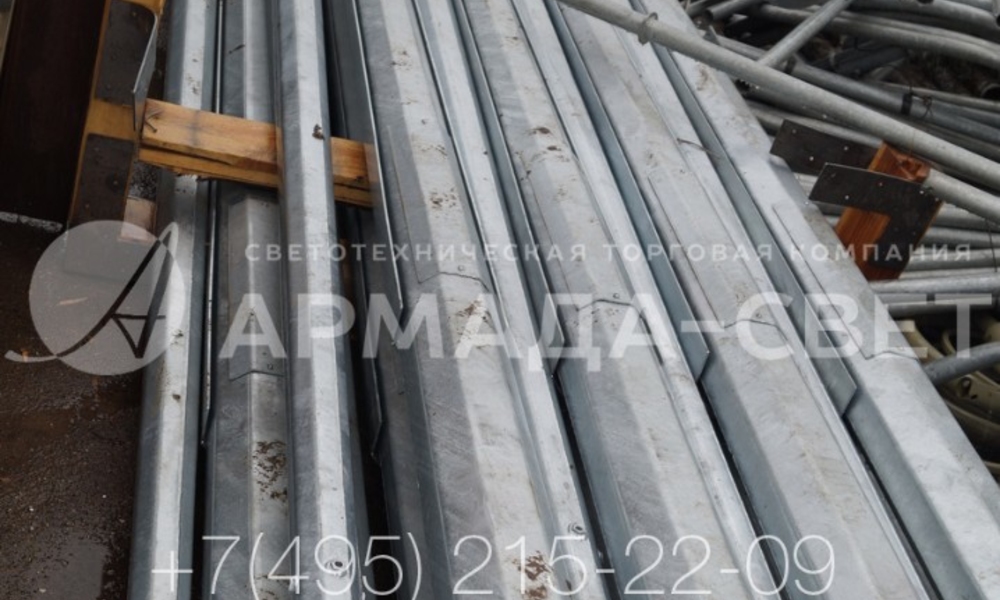

12) Опоры ОГКС пользуются популярностью у покупателей, так как они позволяют сократить затраты на обслуживание осветительной инфраструктуры. Поэтому они всегда есть в наличии на складе. Если вам необходимы конструкции с индивидуальными характеристиками, их делают по индивидуальному заказу. Срок изготовления – до 8 недель.
