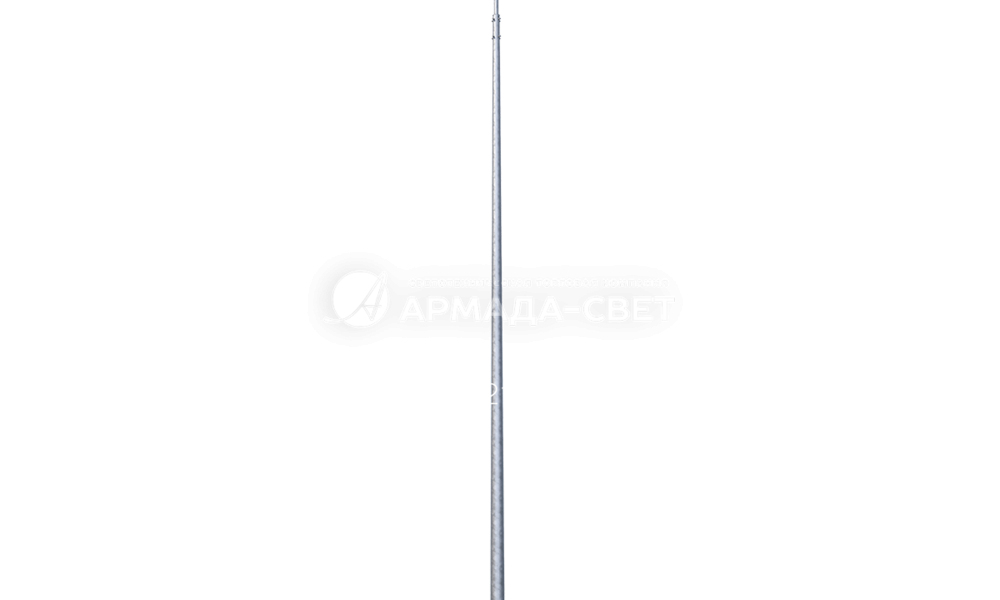

ОККф Опоры круглоконические несиловые фланцевые

Версия для печати

Область применения: для установки приборов освещения с подводом питания кабельной линией выполненной под землей

Назначение опоры: Несиловая
Высота (м): 3-12
Вес (кг): 22-175
Тип опоры: НФК
Верхний диаметр (мм): 60-75
Форма ствола опоры: Круглоконическая
Нижний диаметр (мм): 93-207
Способ установки: Фланцевая
Материал: Лиcтoвoй пpoкaт
Подвод кабеля: Подземный
Количество светильников на опоре (шт): 1
Количество крепежных отверстий: 4
Размер фланца (мм): 170-280
Артикул производителя: ОККф

В наличии

Цена: от 6 413 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОККф - опоры круглоконические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол круглоконической опоры освещения выполнен из листового металла, имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций.

Назначение

Несиловые круглоконические опоры наружного освещения предназначены для установки приборов освещения с подводом питания кабельной линией выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства.

Конструкция опоры

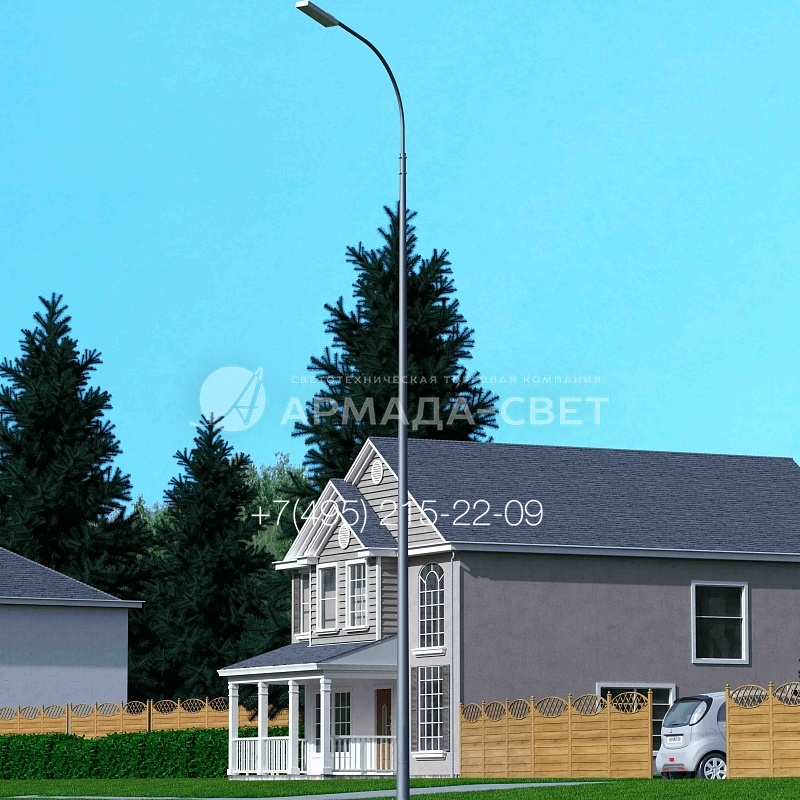

Ствол круглоконической опоры выполнен из листового металла. Имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций. Круглое сечение стоек опор делает их более подходящими для использования со светильниками венчающего типа и декоративными кронштейнами.

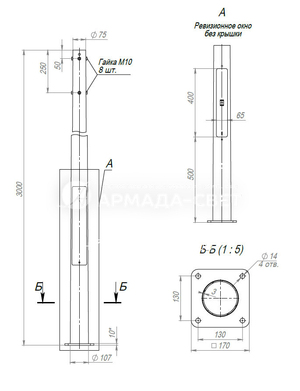

Габаритные размеры

Таблица модификаций опоры ОККф

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d,мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Нагрузки на фундамент
Тип	М, т*м	Н, м	D1, мм	D2, мм	А/B, мм	d,мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг		N, т	Q, т
ОККф-3	6 413 ₽	3	93	60	170/130	14	4	65	К80	22	0,23	0,07	0,1

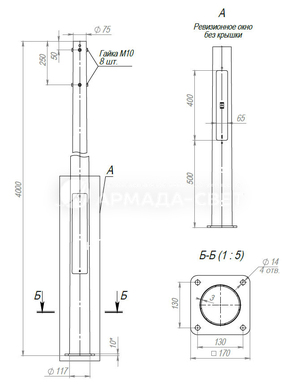

ОККф-4	8 745 ₽	4	104	60	170/130	14	4	65	К80	30	0,3	0,08	0,13

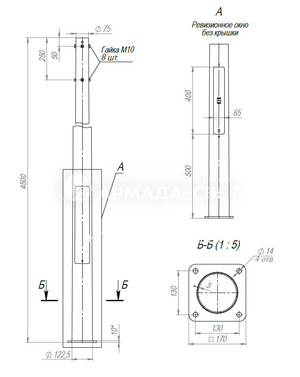

ОККф-4,5	10 203 ₽	4	104	60	170/130	14	4	65	К80	35	0,3	0,08	0,13

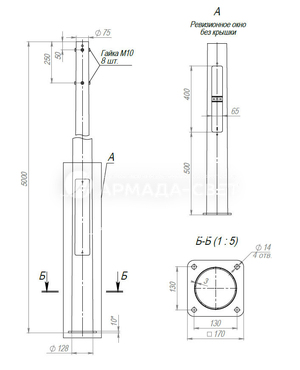

ОККф-5	11 660 ₽	5	115	60	170/130	14	4	65	К80	40	0,32	0,09	0,13

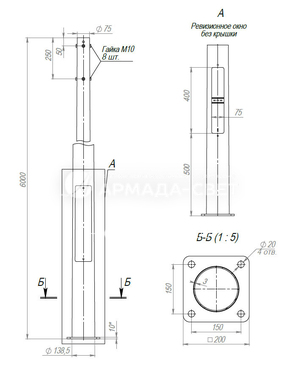

ОККф-6	14 867 ₽	6	141	75	200/150	20	4	75	К80	51	0,38	0,1	0,12

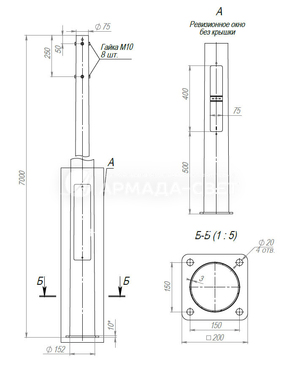

ОККф-7	18 073 ₽	7	152	75	200/150	25	4	75	К80	62	0,84	0,11	0,25

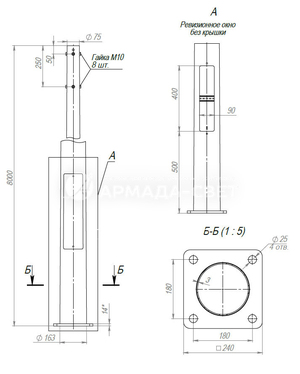

ОККф-8	22 154 ₽	8	163	75	240/180	25	4	90	К80	76	0,9	0,12	0,23
ОККф-9	25 944 ₽	9	174	75	240/180	25	4	90	К80	89	1,15	0,14	0,27
ОККф-10	29 733 ₽	10	185	75	240/180	25	4	100	К80	102	1,24	0,17	0,25

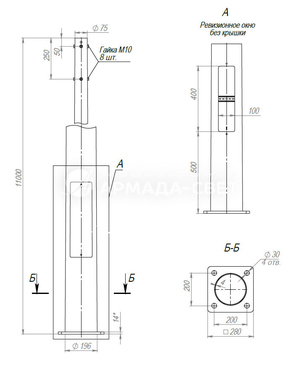

ОККф-11	45 183 ₽	11	196	75	280/200	30	4	100	К80	155	1,4	0,19	0,27
ОККф-12	51 013 ₽	12	207	75	280/200	30	4	100	К80	175	1,57	0,21	0,26
