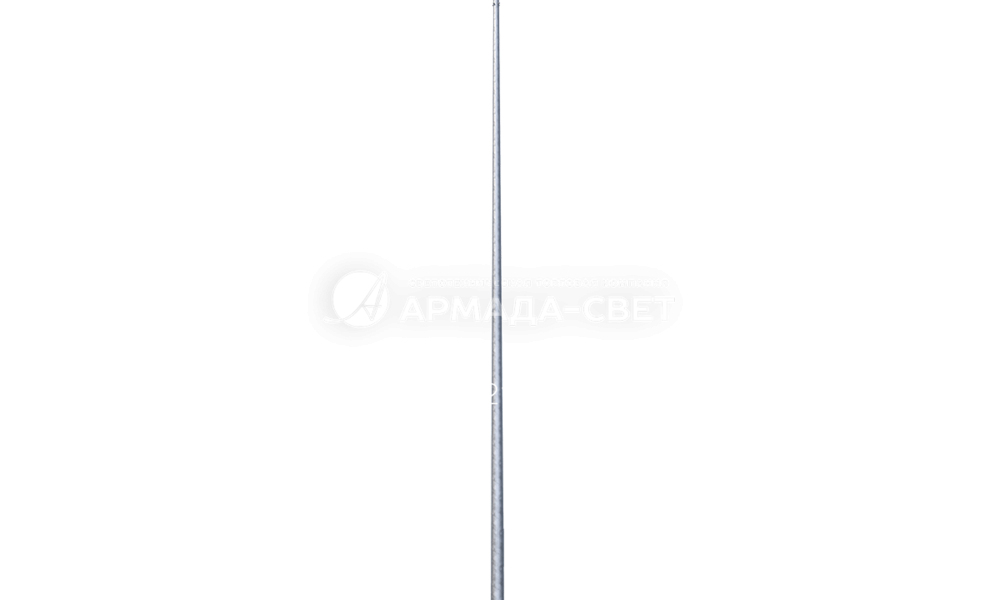

ОККп Опоры круглоконические несиловые прямостоечные

Версия для печати

Область применения: для установки приборов освещения с подводом питания кабельной линией выполненной под землей

Артикул производителя: ОККп
Верхний диаметр (мм): 60-75
Вес (кг): 27-130
Высота (м): 3-10
Количество светильников на опоре (шт): 1
Материал: Листовой прокат
Назначение опоры: Несиловая
Нижний диаметр (мм): 107-207
Подвод кабеля: Подземный
Способ установки: Прямостоечная
Тип опоры: НПК
Форма ствола опоры: Круглоконическая

В наличии

Цена: от 7 871 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОККп - опоры круглоконические несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол круглоконической опоры освещения выполнен из листового металла, имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций.

Назначение

Несиловые граненые опоры наружного освещения предназначены для установки приборов освещения с подводом питания кабельной линией выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства.

Конструкция опоры

Ствол граненой опоры выполнен из листового металла методом последовательной гибки. На опоры ОККп в зависимости от высоты и кронштейна могут устанавливаться светильники венчающего или консольного типов. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с аналогами. Многогранное сечение ствола опоры накладывает ограничения на применение декоративных кронштейнов.

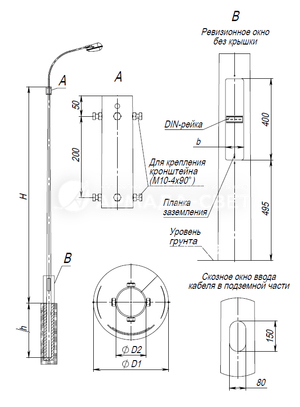

Габаритные размеры

Таблица модификаций опоры ОККп

Тип	Цена	Н, м	Dн, мм	dв, мм	h, м	b, мм	S, мм	Посадочное место кронштейна	Масса, кг	Нагрузки на фундамент
Тип	М, т*м	Н, м	Dн, мм	dв, мм	h, м	b, мм	S, мм	Посадочное место кронштейна	Масса, кг		N, т	Q, т
ОККп-3-4,2	7 871 ₽	3	107	60	1,2	65	3	К80	27	0,23	0,07	0,1
ОККп-4-5,2	10 203 ₽	4	117	60	1,2	65	3	К80	35	0,3	0,08	0,13
ОККп-5-6,2	12 826 ₽	5	128	60	1,2	75	3	К80	44	0,32	0,09	0,13
ОККп-6-7,5	19 531 ₽	6	158	75	1,5	75	3	К80	67	0,38	0,1	0,12
ОККп-7-8,5	23 029 ₽	7	169	75	1,5	90	3	К80	79	0,84	0,11	0,25
ОККп-8-10	29 150 ₽	8	185	75	2	90	3	К80	100	0,9	0,12	0,23
ОККп-9-11	33 231 ₽	9	196	75	2	100	3	К80	114	1,15	0,14	0,27
ОККп-10-12	37 895 ₽	10	207	75	2	100	3	К80	130	1,24	0,17	0,25
