НФ-30 Опоры несиловые трубчатые разборные

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, ландшафтное освещение, аэропорты, морские и речные порты, открытые спортивные сооружения, улицы и дороги с высокой и средней интенсивностью движения, многоуровневые развязки.

Назначение опоры: Несиловая
Высота (м): 30
Вес (кг): 2037
Тип опоры: НФ, ТФ
Верхний диаметр (мм): 219
Форма ствола опоры: Трубчатая
Нижний диаметр (мм): 325
Способ установки: Фланцевая
Размер фланца (мм): 640
Покрытие: Горячее цинкование
Подвод кабеля: Подземный, Воздушный
Материал: Трубный прокат
Количество крепежных отверстий: 12
Межцентровое расстояние отверстий B, мм: 540
Артикул производителя: НФ-30

В наличии

Цена: от 593 786 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые трубчатые разборные опоры подходят для проведения освещения на площадях, улицах, дорогах, в морских и речных портах, открытых спортивных сооружений. Отличаются большой высотой – 21 м. Максимальное горизонтальное усилие в верхней точке зависит от высоты конструкции: 100 кг для 18-метровых опор и 200 кг – для 21-метровых.

Для производства опор НП и НФ используют четыре отрезка труб разного диаметра. Эти отрезки неразъемно соединены по парам, что облегчает доставку опор к месту установки. На месте монтируют единую конструкцию с помощью винтов и приваренных гаек. Питающий кабель для осветительных приборов прокладывают под землей, потому этот тип конструкций нельзя использовать для силовой нагрузки.

Подземная часть опоры составляет 2,5 м. Ее устанавливают в котлован и заливают бетоном, но также возможна фланцевая установка – при условии наличия фланца и металлической закладной детали фундамента. Опоры защищены от коррозии методом горячего цинкования, поэтому срок их эксплуатации – 25–30 лет. При приобретении можно дополнительно заказать декоративное лакокрасочное окрашивание конструкций.

Габаритные размеры и технические детали опор

Основные параметры опор НП и НФ

Наименование опоры	Цена	Наименов-е закладного элемента фундамента	Обозначение установочного места кронштейна	H, мм	h1, мм	h2, мм	h3, мм	h4, мм	D1, мм	D2, мм	D3, мм	D4, мм	n, мм	А, мм	Б, мм	Масса*, кг
НФ-30,0-02-ц	593 786 ₽	ЗФ-30/12/Д540-3,0-б	Ф11, Ф18	30000	3000	9000	10000	-	325	273	219	-	12	640	540	2037

H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

Галерея

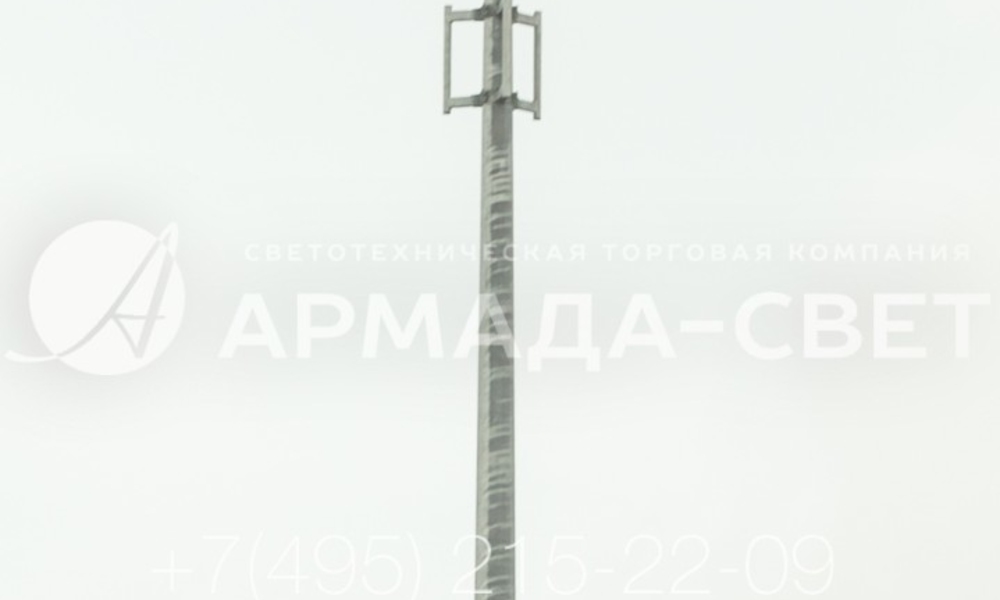

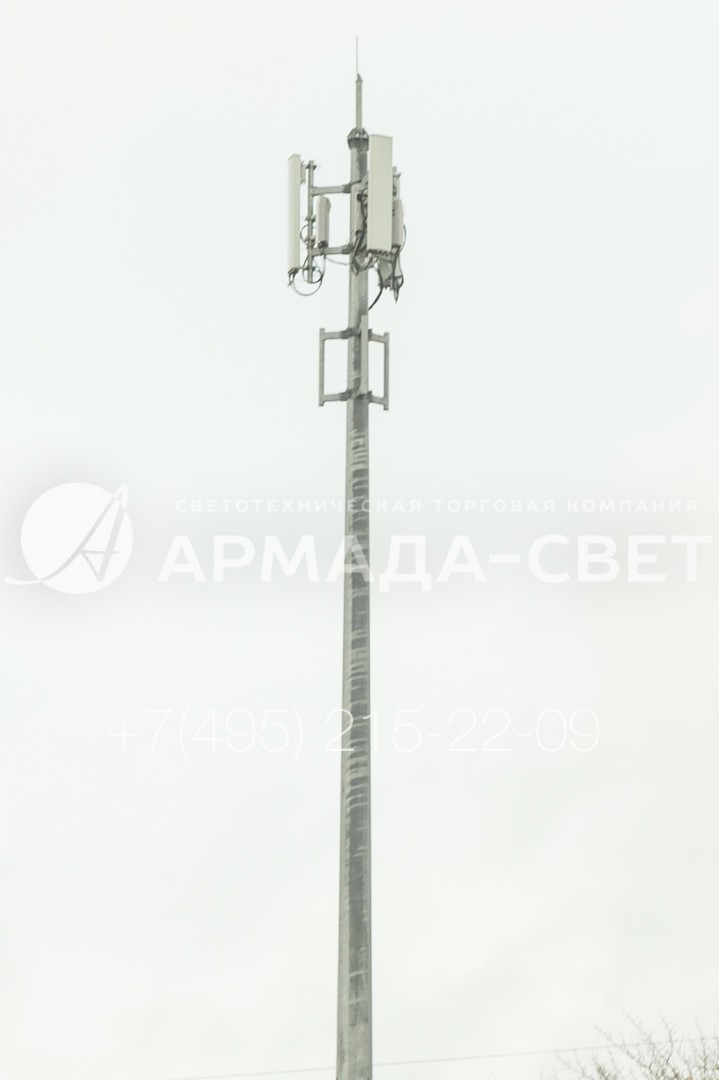

1) Осветительные опоры НФ-30 имеют высоту от фланца до оголовка 30 метров, сделаны из стальных труб разного диаметра. Особенность этих изделий – возможность разобрать ствол на сегменты и собрать его. Крепление элементов друг к другу производится с помощью фланца и болтов с гайками. На стволе могут монтироваться светильники и радиокоммуникационное оборудование.

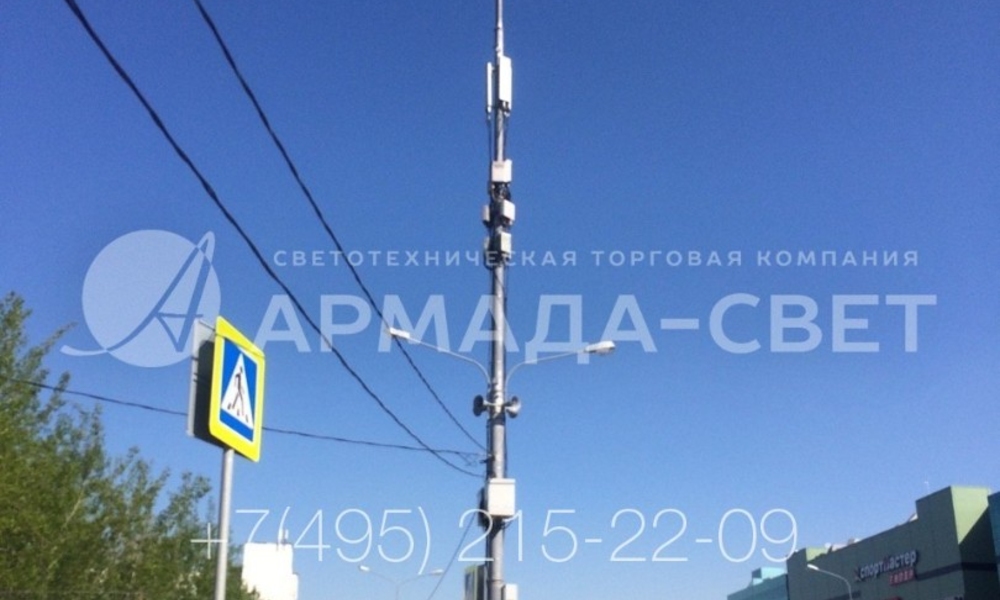

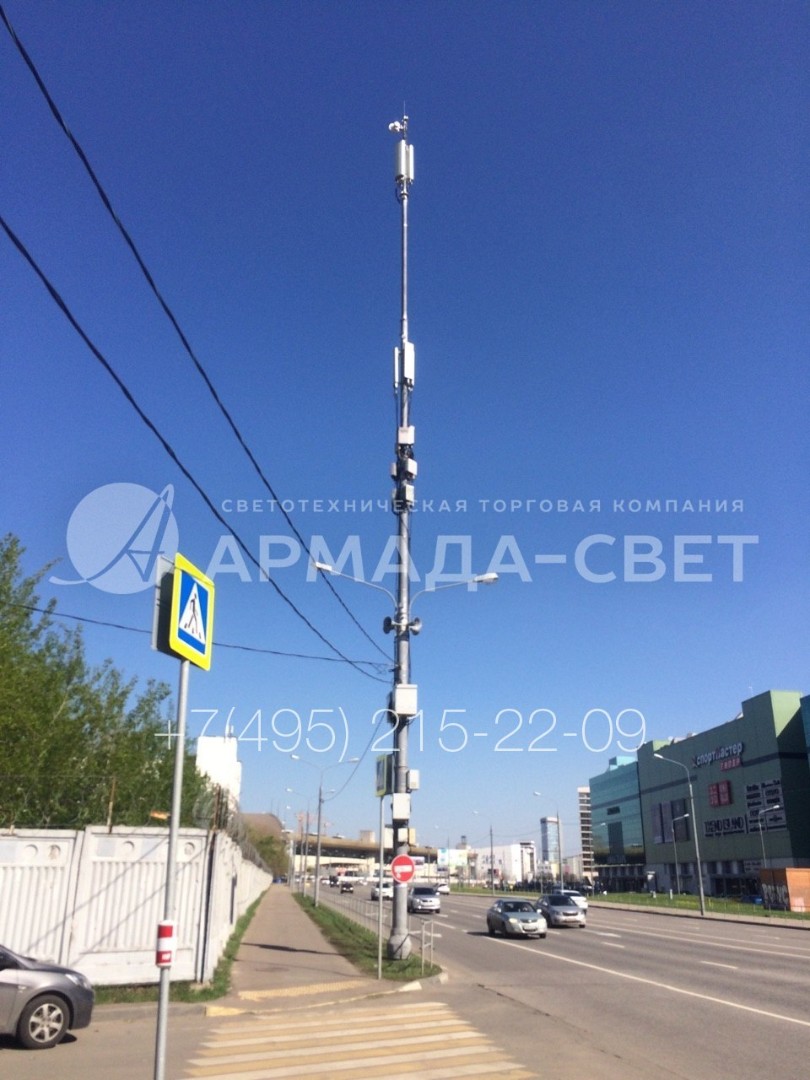

2) На верхушке осветительной опоры трубчатого типа устанавливаются антенны систем сотовой связи. Все провода проложены внутри полой конструкции, поэтому надежно защищены от повреждений. Дополнительно на оголовке устанавливается штырь молниеприемника для предотвращения попадания молнии в окружающие постройки и инженерные конструкции.

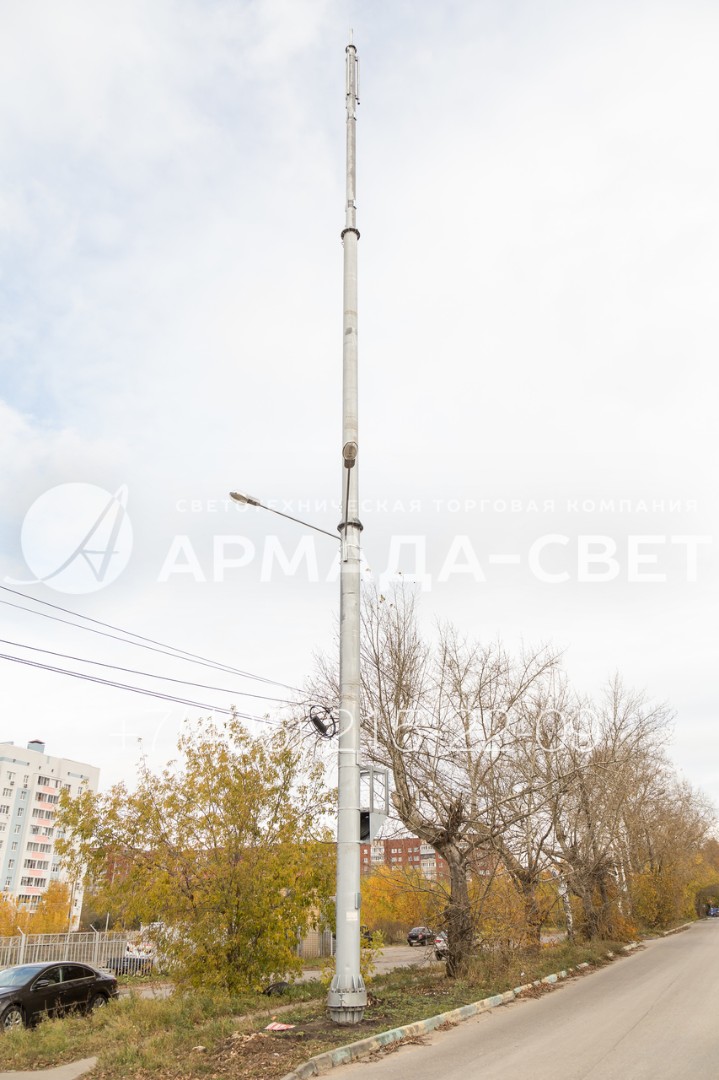

3) На фото изображена трубчатая разборная конструкция с фланцевым способом установки. Обратите внимание, что у этой опоры установка производится на закладную деталь, поэтому присутствует массивный монтажный узел внизу. На самом стволе закреплены консоли для светильников. Однако техническая документация рекомендует прокладывать силовые линии под землей.

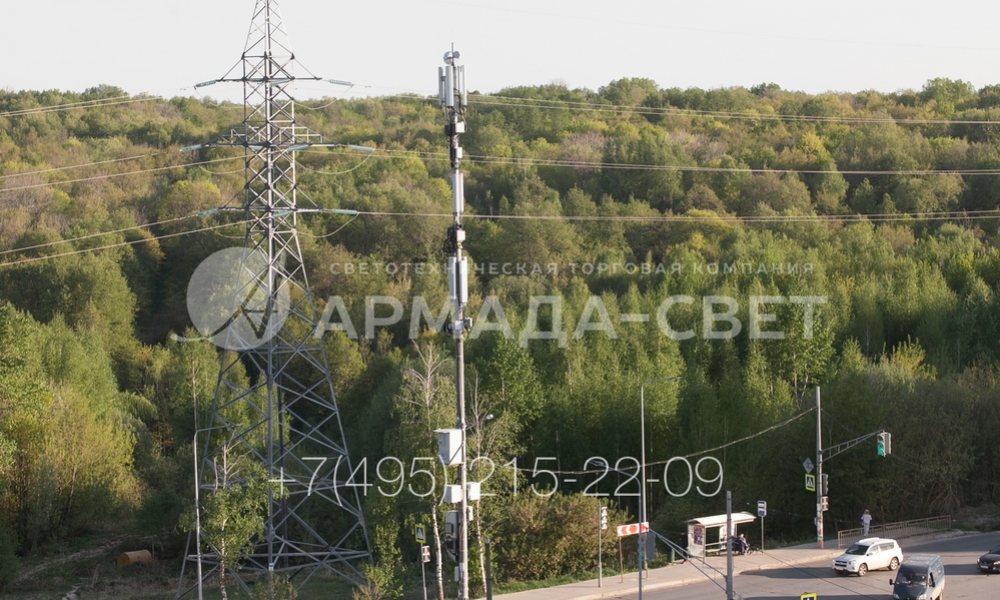

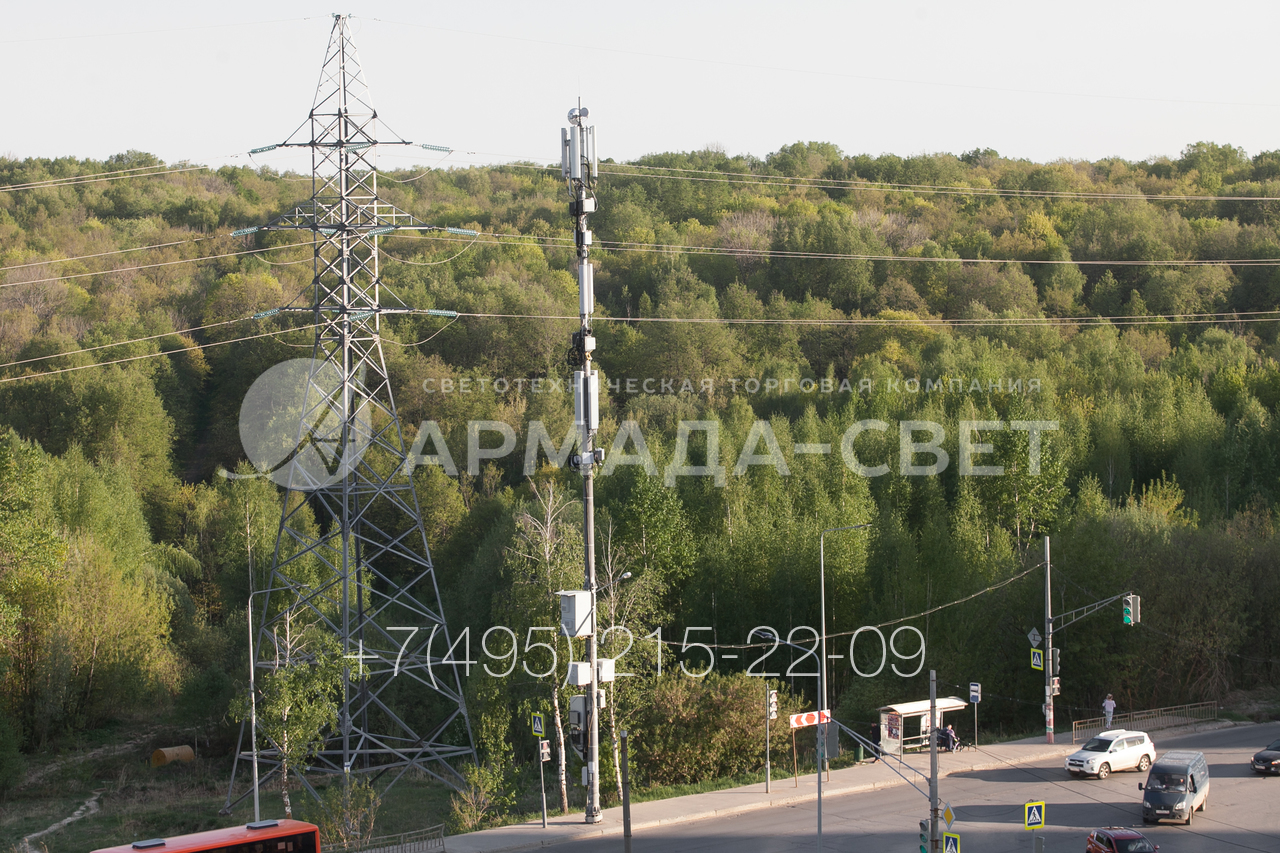

4) Трубчатая осветительная опора на фото используется для размещения телекоммуникационного оборудования и антенн сотовой связи. Так как для производства ствола используется трубный прокат, а не листовая сталь, эта конструкция стоит дешевле аналогов. Кроме того, благодаря круглому поперечному сечению она лучше вписывается в городскую инфраструктуру.
