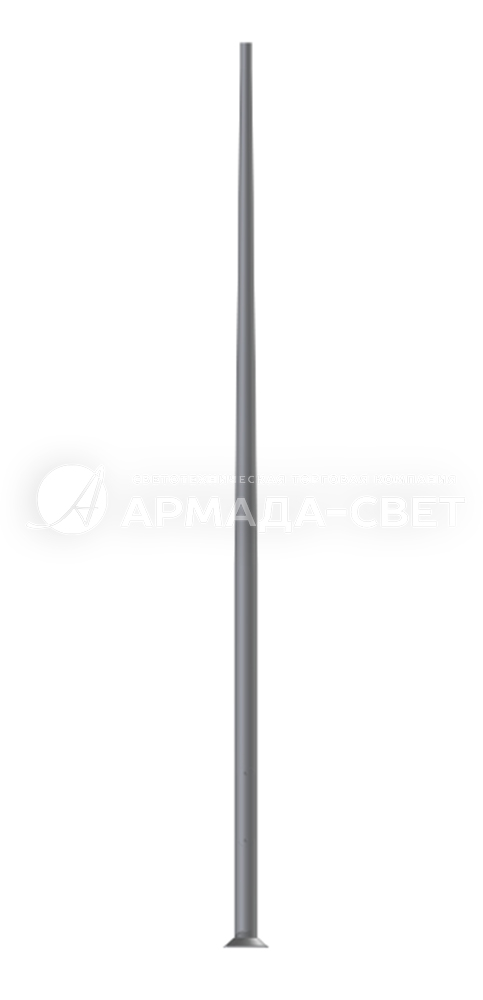

Тип SAL 80M-100M Прямые алюминиевые опоры диаметром 180 мм у основания (грунта) 1

Запросить цену и срок

Москва +7 (495) 215-22-09

Тип SAL 80M-100M Прямые алюминиевые опоры диаметром 180 мм у основания (грунта)

Версия для печати

Назначение опоры: Несиловая
Высота (м): 8-10
Вес (кг): 42,7-55,1
Тип опоры: НФ, ТФ
Верхний диаметр (мм): 60
Форма ствола опоры: Трубчатая
Нижний диаметр (мм): 180
Способ установки: Фланцевая
Материал: Металлопрокат
Покрытие: Порошковая покраска
Подвод кабеля: Подземный
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 300
Размер фланца (мм): 400
Габаритные размеры: см. таблицу
Артикул производителя: SAL 80M-100M

В наличии

Цена: от 12 447 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опоры	SAL-80M	SAL-90M	SAL-100M
Высота опоры H (мм)	8000	9000	10000
Код	42755/C...	42757/C...	42759/C...
Вес нетто (кг)	42,7	49,3	55,1
Ориентировочный единичный объем (м?)*	0,523	0,589	0,654
Предлагаемые светильники для монтажа непосредственно на опоре	URSA LED ALFA, COSMO LED ALFA, MAGNOLIA LED, LUNOIDA LED, LUNOIDA, MAGNOLIA
Предлагаемые типы оголовников и светильников	WR-T1/1,5/5, WR-14/2/1,0/5, WR-21/1/1,5/0, WRP/1/L/Z/5 – светильник CUDDLE LED, URSA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Предлагаемые типы оголовников и светильников	WR-14/1/1,5/5, WR-18A/1/1,5/5, WR-19/1/1,0/0, WR-19/2/1,0/0, WR-21/2/1,5/0 – светильник CUDDLE LED, URSA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, ARTERMIS LED, MAGNOLIA, LUNOIDA		–
Тип фундамента / Тип анкерного устройства	B-70, B-71 / Z-70, Z-71
Болтовое соединение	4 x M24
Код фундамента / код анкерного устройства	311170, 311171 / 311270, 311271
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 12

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

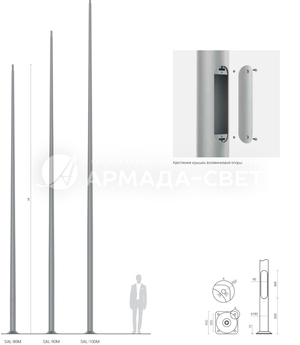

Габаритные размеры

Таблицы выдержанности

SAL-80M код 42755	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	50	0,92	0,78	0,63	0,54
WA-14/1	10	0,82	0,68	0,53	0,44
WA-14/2	10	0,38	0,30	0,22	0,17
WA-20/1	10	0,59	0,48	0,36	0,29
WA-20/2	10	0,23	0,16	0,09	x
WR-2/1/0,95/5	15	0,64	0,54	0,43	0,36
WR-2/2/0,95/5	15	0,36	0,29	0,22	0,18
WR-2/3/0,95/5	15	0,27	0,22	0,16	0,13
WR-4/1/0,6/15	15	0,75	0,64	0,51	0,43
WR-4/2/0,6/15	15	0,41	0,34	0,27	0,22
WR-4/1/0,5/5	15	0,79	0,67	0,54	0,46
WR-4/2/0,5/5	15	0,43	0,36	0,28	0,24
WR-4/1/1,0/5	15	0,67	0,56	0,45	0,38
WR-4/2/1,0/5	15	0,39	0,32	0,24	0,20
WR-4/1/0,6/15 ZP	15	0,75	0,64	0,51	0,43
WR-4/2/0,6/15 ZP	15	0,41	0,34	0,27	0,22
WR-4/1/0,5/5 ZP	15	0,79	0,67	0,54	0,46
WR-4/2/0,5/5 ZP	15	0,43	0,36	0,28	0,24
WR-4/1/1,0/5 ZP	15	0,67	0,56	0,45	0,38
WR-4/2/1,0/5 ZP	15	0,39	0,32	0,24	0,20
WR-5A/1/0,6/15	15	0,61	0,51	0,40	0,33
WR-5A/2/0,6/15	15	0,32	0,26	0,19	0,15
WR-5A/1/0,6/5	15	0,61	0,51	0,40	0,33
WR-5A/2/0,6/5	15	0,32	0,26	0,19	0,15
WR-8A/1/0,6/10	15	0,62	0,51	0,40	0,34
WR-8A/1/0,6/5	15	0,61	0,51	0,40	0,34
WR-8A/1/1,0/5	15	0,54	0,45	0,35	0,29
WR-8B/1/0,35/0	15	0,75	0,63	0,51	0,43
WR-8B/1/0,35/5	15	0,75	0,64	0,51	0,43
WR-8B/1/0,35/10	15	0,75	0,64	0,51	0,43
WR-13/1/0,8/15	15	0,64	0,53	0,41	0,33
WR-13/2/0,8/15	15	0,32	0,26	0,18	0,13
WR-13/1/0,8/5	15	0,64	0,52	0,41	0,33
WR-13/2/0,8/5	15	0,33	0,26	0,18	0,14
WR-13/1/0,8/15 ZP	15	0,64	0,53	0,41	0,33
WR-13/2/0,8/15 ZP	15	0,32	0,26	0,18	0,13
WR-13/1/0,8/5 ZP	15	0,64	0,52	0,41	0,33
WR-13/2/0,8/5 ZP	15	0,33	0,26	0,18	0,14
WR-14/1/1,0/5	15	0,55	0,45	0,35	0,29
WR-14/2/1,0/5	15	0,28	0,23	0,16	0,12
WR-14/1/1,5/5	15	0,47	0,39	0,30	0,24
WR-14/2/1,5/5	15	0,25	0,19	0,13	0,09
WR-15/1/1,0/5	15	0,62	0,51	0,40	0,33
WR-15/2/1,0/5	15	0,35	0,28	0,21	0,16
WR-18/1/1,5/10	15	0,45	0,37	0,28	0,23
WR-18A/1/1,5/10	15	0,39	0,31	0,22	0,18
WR-18/1/1,5/5	15	0,45	0,36	0,27	0,22
WR-18A/1/1,5/5	15	0,38	0,30	0,22	0,17
WR-19/1/1,0/0	15	0,44	0,35	0,26	0,20
WR-19/1/1,0/5	15	0,45	0,36	0,27	0,21
WR-19/2/1,0/0	15	0,23	0,18	0,12	0,08
WR-21/1/1,5/0	15	0,47	0,38	0,29	0,23
WR-21/2/1,5/0	15	0,27	0,21	0,14	0,10
WR-61/1/2,0/5	15	0,43	0,35	0,26	0,21
WR-T1/1,5/5	15	0,50	0,41	0,31	0,25
WR-T2/1,5/5	15	0,27	0,21	0,14	0,09
WRP1/1,0/0,7/5	15	0,60	0,50	0,39	0,33
WRP1/1,0/1,2/5	15	0,52	0,42	0,32	0,26
WRP1/1,5/0,7/5	15	0,52	0,43	0,33	0,27
WRP1/1,5/1,2/5	15	0,44	0,36	0,27	0,22
WRP2/1,0/0,7/5	15	0,34	0,27	0,20	0,16
WRP2/1,0/1,2/5	15	0,27	0,22	0,15	0,11
WRP2/1,5/0,7/5	15	0,30	0,24	0,17	0,12
WRP2/1,5/1,2/5	15	0,24	0,18	0,12	0,08
WRP3/1,0/0,7/5	14	0,25	0,20	0,15	0,12
WRP3/1,0/1,2/5	13	0,21	0,16	0,12	0,09
WRP3/1,5/0,7/5	13	0,23	0,18	0,13	0,09
WRP3/1,5/1,2/5	12	0,19	0,14	0,09	0,06
WN-1	15	0,99	0,84	0,68	0,58
WN-2	15	0,46	0,39	0,31	0,26
WN-3	15	0,34	0,29	0,23	0,19
WN-4	12	0,26	0,22	0,18	0,15
WN-21	15	0,42	0,35	0,27	0,22
WN-42	12	0,19	0,16	0,12	0,10
WN-21 REG	15	0,37	0,31	0,23	0,19

SAL-80M
код 42755

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,92

0,78

0,63

0,54

WA-14/1

0,82

0,68

0,53

0,44

WA-14/2

0,38

0,30

0,22

0,17

WA-20/1

0,59

0,48

0,36

0,29

WA-20/2

0,23

0,16

0,09

WR-2/1/0,95/5

0,64

0,54

0,43

0,36

WR-2/2/0,95/5

0,36

0,29

0,22

0,18

WR-2/3/0,95/5

0,27

0,22

0,16

0,13

WR-4/1/0,6/15

0,75

0,64

0,51

0,43

WR-4/2/0,6/15

0,41

0,34

0,27

0,22

WR-4/1/0,5/5

0,79

0,67

0,54

0,46

WR-4/2/0,5/5

0,43

0,36

0,28

0,24

WR-4/1/1,0/5

0,67

0,56

0,45

0,38

WR-4/2/1,0/5

0,39

0,32

0,24

0,20

WR-4/1/0,6/15 ZP

0,75

0,64

0,51

0,43

WR-4/2/0,6/15 ZP

0,41

0,34

0,27

0,22

WR-4/1/0,5/5 ZP

0,79

0,67

0,54

0,46

WR-4/2/0,5/5 ZP

0,43

0,36

0,28

0,24

WR-4/1/1,0/5 ZP

0,67

0,56

0,45

0,38

WR-4/2/1,0/5 ZP

0,39

0,32

0,24

0,20

WR-5A/1/0,6/15

0,61

0,51

0,40

0,33

WR-5A/2/0,6/15

0,32

0,26

0,19

0,15

WR-5A/1/0,6/5

0,61

0,51

0,40

0,33

WR-5A/2/0,6/5

0,32

0,26

0,19

0,15

WR-8A/1/0,6/10

0,62

0,51

0,40

0,34

WR-8A/1/0,6/5

0,61

0,51

0,40

0,34

WR-8A/1/1,0/5

0,54

0,45

0,35

0,29

WR-8B/1/0,35/0

0,75

0,63

0,51

0,43

WR-8B/1/0,35/5

0,75

0,64

0,51

0,43

WR-8B/1/0,35/10

0,75

0,64

0,51

0,43

WR-13/1/0,8/15

0,64

0,53

0,41

0,33

WR-13/2/0,8/15

0,32

0,26

0,18

0,13

WR-13/1/0,8/5

0,64

0,52

0,41

0,33

WR-13/2/0,8/5

0,33

0,26

0,18

0,14

WR-13/1/0,8/15 ZP

0,64

0,53

0,41

0,33

WR-13/2/0,8/15 ZP

0,32

0,26

0,18

0,13

WR-13/1/0,8/5 ZP

0,64

0,52

0,41

0,33

WR-13/2/0,8/5 ZP

0,33

0,26

0,18

0,14

WR-14/1/1,0/5

0,55

0,45

0,35

0,29

WR-14/2/1,0/5

0,28

0,23

0,16

0,12

WR-14/1/1,5/5

0,47

0,39

0,30

0,24

WR-14/2/1,5/5

0,25

0,19

0,13

0,09

WR-15/1/1,0/5

0,62

0,51

0,40

0,33

WR-15/2/1,0/5

0,35

0,28

0,21

0,16

WR-18/1/1,5/10

0,45

0,37

0,28

0,23

WR-18A/1/1,5/10

0,39

0,31

0,22

0,18

WR-18/1/1,5/5

0,45

0,36

0,27

0,22

WR-18A/1/1,5/5

0,38

0,30

0,22

0,17

WR-19/1/1,0/0

0,44

0,35

0,26

0,20

WR-19/1/1,0/5

0,45

0,36

0,27

0,21

WR-19/2/1,0/0

0,23

0,18

0,12

0,08

WR-21/1/1,5/0

0,47

0,38

0,29

0,23

WR-21/2/1,5/0

0,27

0,21

0,14

0,10

WR-61/1/2,0/5

0,43

0,35

0,26

0,21

WR-T1/1,5/5

0,50

0,41

0,31

0,25

WR-T2/1,5/5

0,27

0,21

0,14

0,09

WRP1/1,0/0,7/5

0,60

0,50

0,39

0,33

WRP1/1,0/1,2/5

0,52

0,42

0,32

0,26

WRP1/1,5/0,7/5

0,52

0,43

0,33

0,27

WRP1/1,5/1,2/5

0,44

0,36

0,27

0,22

WRP2/1,0/0,7/5

0,34

0,27

0,20

0,16

WRP2/1,0/1,2/5

0,27

0,22

0,15

0,11

WRP2/1,5/0,7/5

0,30

0,24

0,17

0,12

WRP2/1,5/1,2/5

0,24

0,18

0,12

0,08

WRP3/1,0/0,7/5

0,25

0,20

0,15

0,12

WRP3/1,0/1,2/5

0,21

0,16

0,12

0,09

WRP3/1,5/0,7/5

0,23

0,18

0,13

0,09

WRP3/1,5/1,2/5

0,19

0,14

0,09

0,06

WN-1

0,99

0,84

0,68

0,58

WN-2

0,46

0,39

0,31

0,26

WN-3

0,34

0,29

0,23

0,19

WN-4

0,26

0,22

0,18

0,15

WN-21

0,42

0,35

0,27

0,22

WN-42

0,19

0,16

0,12

0,10

WN-21 REG

0,37

0,31

0,23

0,19

SAL-90M код 42757	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	50	0,65	0,54	0,43	0,36
WR-2/1/0,95/5	15	0,46	0,38	0,29	0,23
WR-2/2/0,95/5	15	0,23	0,18	0,12	0,09
WR-2/3/0,95/5	15	0,17	0,13	0,09	0,06
WR-4/1/0,6/15	15	0,54	0,45	0,35	0,29
WR-4/2/0,6/15	15	0,28	0,22	0,16	0,13
WR-4/1/0,5/5	15	0,57	0,48	0,37	0,31
WR-4/2/0,5/5	15	0,29	0,24	0,18	0,14
WR-4/1/1,0/5	15	0,48	0,39	0,30	0,25
WR-4/2/1,0/5	15	0,25	0,20	0,14	0,10
WR-4/1/0,6/15 ZP	15	0,54	0,45	0,35	0,29
WR-4/2/0,6/15 ZP	15	0,28	0,22	0,16	0,13
WR-4/1/0,5/5 ZP	15	0,57	0,48	0,37	0,31
WR-4/2/0,5/5 ZP	15	0,29	0,24	0,18	0,14
WR-4/1/1,0/5 ZP	15	0,48	0,39	0,30	0,25
WR-4/2/1,0/5 ZP	15	0,25	0,20	0,14	0,10
WR-5A/1/0,6/15	15	0,43	0,35	0,26	0,21
WR-5A/2/0,6/15	15	0,21	0,16	0,11	0,08
WR-5A/1/0,6/5	15	0,43	0,35	0,26	0,20
WR-5A/2/0,6/5	15	0,20	0,16	0,11	0,08
WR-8A/1/0,6/10	15	0,44	0,35	0,26	0,21
WR-8A/1/0,6/5	15	0,44	0,35	0,26	0,21
WR-8A/1/1,0/5	15	0,38	0,30	0,22	0,17
WR-8B/1/0,35/0	15	0,54	0,44	0,34	0,28
WR-8B/1/0,35/5	15	0,54	0,45	0,34	0,28
WR-8B/1/0,35/10	15	0,54	0,45	0,35	0,29
WR-13/1/0,8/15	15	0,44	0,35	0,25	0,19
WR-13/2/0,8/15	15	0,19	0,13	0,08	0,04
WR-13/1/0,8/5	15	0,44	0,34	0,25	0,19
WR-13/2/0,8/5	15	0,19	0,13	0,08	0,04
WR-13/1/0,8/15 ZP	15	0,44	0,35	0,25	0,19
WR-13/2/0,8/15 ZP	15	0,19	0,13	0,08	0,04
WR-13/1/0,8/5 ZP	15	0,44	0,34	0,25	0,19
WR-13/2/0,8/5 ZP	15	0,19	0,13	0,08	0,04
WR-14/1/1,0/5	15	0,39	0,31	0,23	0,18
WR-14/2/1,0/5	15	0,17	0,13	0,08	0,05
WR-14/1/1,5/5	15	0,33	0,26	0,18	0,14
WR-14/2/1,5/5	15	0,14	0,09	0,04	x
WR-15/1/1,0/5	15	0,43	0,34	0,25	0,20
WR-15/2/1,0/5	15	0,22	0,16	0,10	0,07
WR-18/1/1,5/10	15	0,31	0,24	0,16	0,12
WR-18A/1/1,5/10	15	0,25	0,19	0,12	0,08
WR-18/1/1,5/5	15	0,30	0,23	0,16	0,12
WR-18A/1/1,5/5	15	0,25	0,18	0,11	0,08
WR-19/1/1,0/0	15	0,29	0,22	0,14	0,10
WR-19/1/1,0/5	15	0,30	0,23	0,15	0,10
WR-19/2/1,0/0	15	0,13	0,09	0,04	x
WR-21/1/1,5/0	15	0,32	0,24	0,17	0,12
WR-21/2/1,5/0	15	0,15	0,10	0,05	x
WR-61/1/2,0/5	15	0,29	0,22	0,15	0,11
WR-T1/1,5/5	15	0,34	0,26	0,19	0,14
WR-T2/1,5/5	15	0,15	0,10	0,04	x
WRP1/1,0/0,7/5	15	0,42	0,34	0,26	0,20
WRP1/1,0/1,2/5	15	0,35	0,28	0,20	0,15
WRP1/1,5/0,7/5	15	0,36	0,29	0,21	0,16
WRP1/1,5/1,2/5	15	0,30	0,23	0,16	0,11
WRP2/1,0/0,7/5	15	0,21	0,16	0,11	0,07
WRP2/1,0/1,2/5	15	0,16	0,12	0,07	0,04
WRP2/1,5/0,7/5	15	0,18	0,13	0,07	0,04
WRP2/1,5/1,2/5	15	0,13	0,08	0,03	x
WRP3/1,0/0,7/5	14	0,16	0,12	0,08	0,05
WRP3/1,0/1,2/5	13	0,12	0,09	0,05	0,03
WRP3/1,5/0,7/5	13	0,13	0,09	0,05	0,03
WRP3/1,5/1,2/5	12	0,10	0,06	x	x
WN-1	15	0,71	0,59	0,46	0,38
WN-2	15	0,32	0,26	0,20	0,17
WN-3	15	0,23	0,19	0,15	0,12
WN-4	12	0,18	0,15	0,11	0,09
WN-21	15	0,28	0,22	0,16	0,13
WN-42	12	0,12	0,10	0,07	0,05
WN-21 REG	15	0,24	0,19	0,13	0,09

SAL-90M
код 42757

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,65

0,54

0,43

0,36

WR-2/1/0,95/5

0,46

0,38

0,29

0,23

WR-2/2/0,95/5

0,23

0,18

0,12

0,09

WR-2/3/0,95/5

0,17

0,13

0,09

0,06

WR-4/1/0,6/15

0,54

0,45

0,35

0,29

WR-4/2/0,6/15

0,28

0,22

0,16

0,13

WR-4/1/0,5/5

0,57

0,48

0,37

0,31

WR-4/2/0,5/5

0,29

0,24

0,18

0,14

WR-4/1/1,0/5

0,48

0,39

0,30

0,25

WR-4/2/1,0/5

0,25

0,20

0,14

0,10

WR-4/1/0,6/15 ZP

0,54

0,45

0,35

0,29

WR-4/2/0,6/15 ZP

0,28

0,22

0,16

0,13

WR-4/1/0,5/5 ZP

0,57

0,48

0,37

0,31

WR-4/2/0,5/5 ZP

0,29

0,24

0,18

0,14

WR-4/1/1,0/5 ZP

0,48

0,39

0,30

0,25

WR-4/2/1,0/5 ZP

0,25

0,20

0,14

0,10

WR-5A/1/0,6/15

0,43

0,35

0,26

0,21

WR-5A/2/0,6/15

0,21

0,16

0,11

0,08

WR-5A/1/0,6/5

0,43

0,35

0,26

0,20

WR-5A/2/0,6/5

0,20

0,16

0,11

0,08

WR-8A/1/0,6/10

0,44

0,35

0,26

0,21

WR-8A/1/0,6/5

0,44

0,35

0,26

0,21

WR-8A/1/1,0/5

0,38

0,30

0,22

0,17

WR-8B/1/0,35/0

0,54

0,44

0,34

0,28

WR-8B/1/0,35/5

0,54

0,45

0,34

0,28

WR-8B/1/0,35/10

0,54

0,45

0,35

0,29

WR-13/1/0,8/15

0,44

0,35

0,25

0,19

WR-13/2/0,8/15

0,19

0,13

0,08

0,04

WR-13/1/0,8/5

0,44

0,34

0,25

0,19

WR-13/2/0,8/5

0,19

0,13

0,08

0,04

WR-13/1/0,8/15 ZP

0,44

0,35

0,25

0,19

WR-13/2/0,8/15 ZP

0,19

0,13

0,08

0,04

WR-13/1/0,8/5 ZP

0,44

0,34

0,25

0,19

WR-13/2/0,8/5 ZP

0,19

0,13

0,08

0,04

WR-14/1/1,0/5

0,39

0,31

0,23

0,18

WR-14/2/1,0/5

0,17

0,13

0,08

0,05

WR-14/1/1,5/5

0,33

0,26

0,18

0,14

WR-14/2/1,5/5

0,14

0,09

0,04

WR-15/1/1,0/5

0,43

0,34

0,25

0,20

WR-15/2/1,0/5

0,22

0,16

0,10

0,07

WR-18/1/1,5/10

0,31

0,24

0,16

0,12

WR-18A/1/1,5/10

0,25

0,19

0,12

0,08

WR-18/1/1,5/5

0,30

0,23

0,16

0,12

WR-18A/1/1,5/5

0,25

0,18

0,11

0,08

WR-19/1/1,0/0

0,29

0,22

0,14

0,10

WR-19/1/1,0/5

0,30

0,23

0,15

0,10

WR-19/2/1,0/0

0,13

0,09

0,04

WR-21/1/1,5/0

0,32

0,24

0,17

0,12

WR-21/2/1,5/0

0,15

0,10

0,05

WR-61/1/2,0/5

0,29

0,22

0,15

0,11

WR-T1/1,5/5

0,34

0,26

0,19

0,14

WR-T2/1,5/5

0,15

0,10

0,04

WRP1/1,0/0,7/5

0,42

0,34

0,26

0,20

WRP1/1,0/1,2/5

0,35

0,28

0,20

0,15

WRP1/1,5/0,7/5

0,36

0,29

0,21

0,16

WRP1/1,5/1,2/5

0,30

0,23

0,16

0,11

WRP2/1,0/0,7/5

0,21

0,16

0,11

0,07

WRP2/1,0/1,2/5

0,16

0,12

0,07

0,04

WRP2/1,5/0,7/5

0,18

0,13

0,07

0,04

WRP2/1,5/1,2/5

0,13

0,08

0,03

WRP3/1,0/0,7/5

0,16

0,12

0,08

0,05

WRP3/1,0/1,2/5

0,12

0,09

0,05

0,03

WRP3/1,5/0,7/5

0,13

0,09

0,05

0,03

WRP3/1,5/1,2/5

0,10

0,06

WN-1

0,71

0,59

0,46

0,38

WN-2

0,32

0,26

0,20

0,17

WN-3

0,23

0,19

0,15

0,12

WN-4

0,18

0,15

0,11

0,09

WN-21

0,28

0,22

0,16

0,13

WN-42

0,12

0,10

0,07

0,05

WN-21 REG

0,24

0,19

0,13

0,09

SAL-100M код 42759	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	50	0,43	0,35	0,26	0,21
WR-2/1/0,95/5	15	0,31	0,24	0,17	0,12
WR-2/2/0,95/5	15	0,13	0,09	0,05	x
WR-2/3/0,95/5	15	0,09	0,06	x	x
WR-4/1/0,6/15	15	0,37	0,29	0,21	0,17
WR-4/2/0,6/15	15	0,17	0,13	0,08	0,06
WR-4/1/0,5/5	15	0,39	0,31	0,23	0,18
WR-4/2/0,5/5	15	0,18	0,14	0,09	0,07
WR-4/1/1,0/5	15	0,32	0,25	0,18	0,13
WR-4/2/1,0/5	15	0,14	0,10	0,05	0,03
WR-4/1/0,6/15 ZP	15	0,37	0,29	0,21	0,17
WR-4/2/0,6/15 ZP	15	0,17	0,13	0,08	0,06
WR-4/1/0,5/5 ZP	15	0,39	0,31	0,23	0,18
WR-4/2/0,5/5 ZP	15	0,18	0,14	0,09	0,07
WR-4/1/1,0/5 ZP	15	0,32	0,25	0,18	0,13
WR-4/2/1,0/5 ZP	15	0,14	0,10	0,05	0,03
WR-5A/1/0,6/15	15	0,28	0,21	0,14	0,10
WR-5A/2/0,6/15	15	0,11	0,08	0,04	x
WR-5A/1/0,6/5	15	0,28	0,21	0,14	0,10
WR-5A/2/0,6/5	15	0,11	0,07	0,04	x
WR-8A/1/0,6/10	15	0,28	0,21	0,14	0,10
WR-8A/1/0,6/5	15	0,28	0,21	0,14	0,10
WR-8A/1/1,0/5	15	0,24	0,18	0,11	0,07
WR-8B/1/0,35/0	15	0,36	0,29	0,21	0,16
WR-8B/1/0,35/5	15	0,37	0,29	0,21	0,16
WR-8B/1/0,35/10	15	0,37	0,29	0,21	0,16
WR-13/1/0,8/15	15	0,27	0,19	0,12	0,07
WR-13/2/0,8/15	15	0,08	0,04	x	x
WR-13/1/0,8/5	15	0,27	0,19	0,12	0,07
WR-13/2/0,8/5	15	0,08	0,04	x	x
WR-13/1/0,8/15	15	0,27	0,19	0,12	0,07
WR-13/2/0,8/15	15	0,08	0,04	x	x
WR-13/1/0,8/5 ZP	15	0,27	0,19	0,12	0,07
WR-13/2/0,8/5 ZP	15	0,08	0,04	x	x
WR-14/1/1,0/5	15	0,25	0,18	0,12	0,08
WR-14/2/1,0/5	15	0,08	0,04	x	x
WR-15/1/1,0/5	15	0,27	0,20	0,13	0,08
WR-15/2/1,0/5	15	0,11	0,06	x	x
WR-21/1/1,5/0	15	0,18	0,12	0,06	x
WR-61/1/2,0/5	15	0,17	0,11	0,05	x
WR-T1/1,5/5	15	0,20	0,14	0,08	0,04
WRP1/1,0/0,7/5	15	0,28	0,21	0,14	0,10
WRP1/1,0/1,2/5	15	0,22	0,15	0,09	0,05
WRP1/1,5/0,7/5	15	0,23	0,17	0,10	0,07
WRP2/1,0/0,7/5	15	0,11	0,07	0,03	x
WRP2/1,0/1,2/5	15	0,07	0,04	x	x
WRP2/1,5/0,7/5	15	0,08	0,04	x	x
WRP3/1,0/0,7/5	14	0,08	0,05	x	x
WRP3/1,5/0,7/5	12	0,06	0,03	x	x
WN-1	15	0,48	0,38	0,28	0,22
WN-2	15	0,21	0,16	0,12	0,09
WN-3	15	0,15	0,11	0,08	0,06
WN-4	12	0,11	0,09	0,06	0,04
WN-21	15	0,17	0,13	0,08	0,05
WN-42	12	0,07	0,05	0,03	x
WN-21 REG	15	0,13	0,09	0,05	x

SAL-100M
код 42759

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,43

0,35

0,26

0,21

WR-2/1/0,95/5

0,31

0,24

0,17

0,12

WR-2/2/0,95/5

0,13

0,09

0,05

WR-2/3/0,95/5

0,09

0,06

WR-4/1/0,6/15

0,37

0,29

0,21

0,17

WR-4/2/0,6/15

0,17

0,13

0,08

0,06

WR-4/1/0,5/5

0,39

0,31

0,23

0,18

WR-4/2/0,5/5

0,18

0,14

0,09

0,07

WR-4/1/1,0/5

0,32

0,25

0,18

0,13

WR-4/2/1,0/5

0,14

0,10

0,05

0,03

WR-4/1/0,6/15 ZP

0,37

0,29

0,21

0,17

WR-4/2/0,6/15 ZP

0,17

0,13

0,08

0,06

WR-4/1/0,5/5 ZP

0,39

0,31

0,23

0,18

WR-4/2/0,5/5 ZP

0,18

0,14

0,09

0,07

WR-4/1/1,0/5 ZP

0,32

0,25

0,18

0,13

WR-4/2/1,0/5 ZP

0,14

0,10

0,05

0,03

WR-5A/1/0,6/15

0,28

0,21

0,14

0,10

WR-5A/2/0,6/15

0,11

0,08

0,04

WR-5A/1/0,6/5

0,28

0,21

0,14

0,10

WR-5A/2/0,6/5

0,11

0,07

0,04

WR-8A/1/0,6/10

0,28

0,21

0,14

0,10

WR-8A/1/0,6/5

0,28

0,21

0,14

0,10

WR-8A/1/1,0/5

0,24

0,18

0,11

0,07

WR-8B/1/0,35/0

0,36

0,29

0,21

0,16

WR-8B/1/0,35/5

0,37

0,29

0,21

0,16

WR-8B/1/0,35/10

0,37

0,29

0,21

0,16

WR-13/1/0,8/15

0,27

0,19

0,12

0,07

WR-13/2/0,8/15

0,08

0,04

WR-13/1/0,8/5

0,27

0,19

0,12

0,07

WR-13/2/0,8/5

0,08

0,04

WR-13/1/0,8/15

0,27

0,19

0,12

0,07

WR-13/2/0,8/15

0,08

0,04

WR-13/1/0,8/5 ZP

0,27

0,19

0,12

0,07

WR-13/2/0,8/5 ZP

0,08

0,04

WR-14/1/1,0/5

0,25

0,18

0,12

0,08

WR-14/2/1,0/5

0,08

0,04

WR-15/1/1,0/5

0,27

0,20

0,13

0,08

WR-15/2/1,0/5

0,11

0,06

WR-21/1/1,5/0

0,18

0,12

0,06

WR-61/1/2,0/5

0,17

0,11

0,05

WR-T1/1,5/5

0,20

0,14

0,08

0,04

WRP1/1,0/0,7/5

0,28

0,21

0,14

0,10

WRP1/1,0/1,2/5

0,22

0,15

0,09

0,05

WRP1/1,5/0,7/5

0,23

0,17

0,10

0,07

WRP2/1,0/0,7/5

0,11

0,07

0,03

WRP2/1,0/1,2/5

0,07

0,04

WRP2/1,5/0,7/5

0,08

0,04

WRP3/1,0/0,7/5

0,08

0,05

WRP3/1,5/0,7/5

0,06

0,03

WN-1

0,48

0,38

0,28

0,22

WN-2

0,21

0,16

0,12

0,09

WN-3

0,15

0,11

0,08

0,06

WN-4

0,11

0,09

0,06

0,04

WN-21

0,17

0,13

0,08

0,05

WN-42

0,07

0,05

0,03

WN-21 REG

0,13

0,09

0,05

Тип SAL 80M-100M Прямые алюминиевые опоры диаметром 180 мм у основания (грунта)

Видеоответы на частые вопросы

Описание

Технические данные

Габаритные размеры

Таблицы выдержанности

Галерея

Популярные модели
