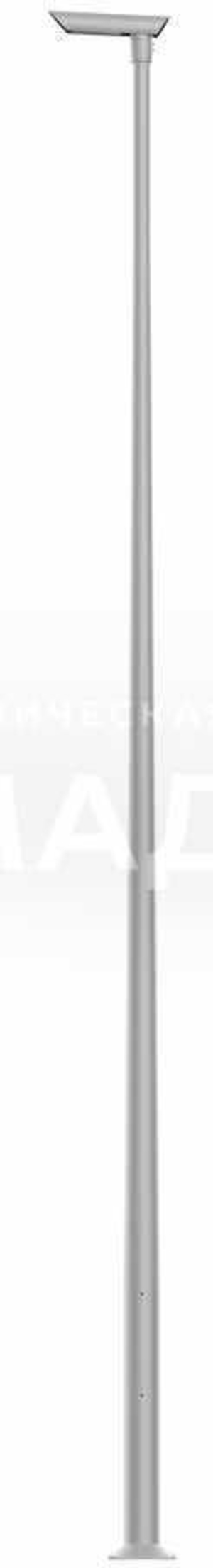

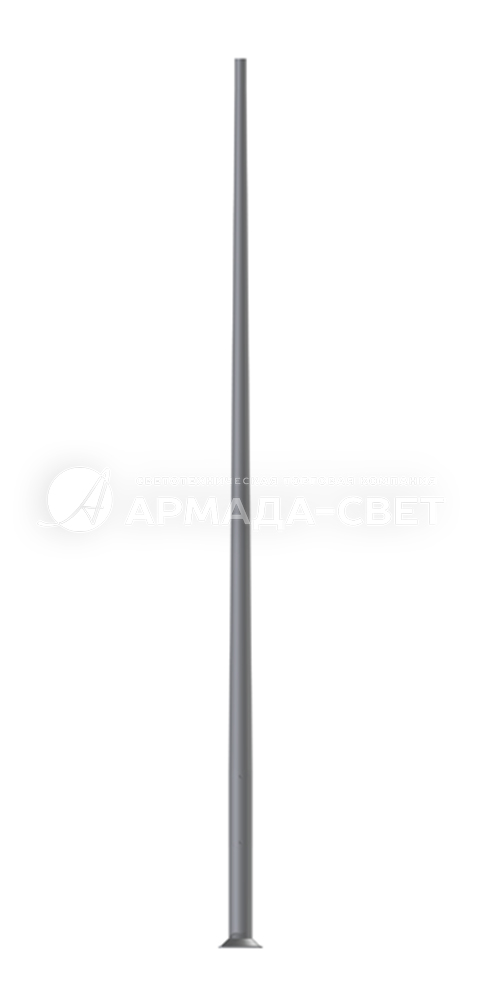

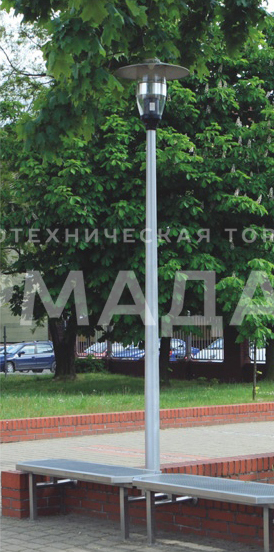

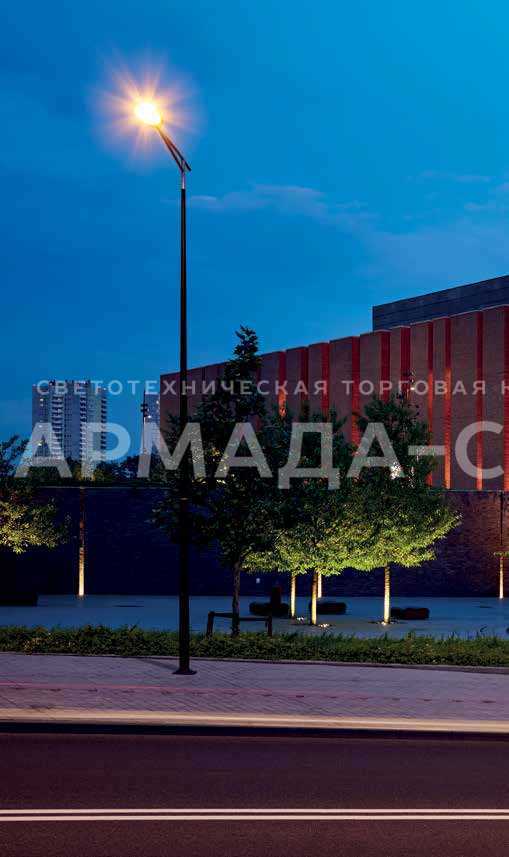

Тип SAL 4-6 Прямые алюминиевые опоры диаметром 120 мм у основания (грунта)

Версия для печати

Назначение опоры: Несиловая
Высота (м): 4-6
Вес (кг): 13,9-21,1
Тип опоры: НФ, ТФ
Верхний диаметр (мм): 60
Форма ствола опоры: Трубчатая
Нижний диаметр (мм): 120
Способ установки: Фланцевая
Материал: Металлопрокат
Покрытие: Порошковая покраска
Подвод кабеля: Подземный
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 180
Размер фланца (мм): 224
Габаритные размеры: см. таблицу
Артикул производителя: SAL 4-6

В наличии

Цена: от 4 052 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента); порошковая окраска по палитре RAL (в любой цвет по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал
Сертификат пассивной безопасности 100NE2
Стандартная ниша ROSA

Технические данные

Тип опоры	SAL-4	SAL-4,5	SAL-5	SAL-5,5	SAL-6
Высота опоры H (мм)	4000	4500	5000	5500	6000
Код	42201/C...	42202/C...	42203/C...	42205/C...	42207/C...
Вес нетто (кг)	13,9	15,9	16,9	19,0	21,1
Ориентировочный единичный объем (м³)*	0,09	0,101	0,112	0,123	0,134
Предлагаемые светильники для монтажа непосредственно на опоре	ISKRA LED ALFA, ISKRA LED P ALFA, ELBA LED, ATLANTIS LED, COSMO DELTA LED, VEGA LED ALFA, VEGA LED BETA, MIRA LED, MIZAR LED, ELBA, OPA-1, OP, OZ
Предлагаемые типы оголовников и светильников	WA-4 – светильник: OW, OW LED; WA-5/1 – светильник ELBA LED, ATLANTIS LED, OPA-1, OP, OZ; WA-14/1 – светильник OW LED, OW, DROP LED; WR-4/1/0,5/5 ZP, WR-4/2/0,5/5 ZP – светильник VEGA LED
	WR-10/1/0,85/0, WR-10/2/0,85/0 – светильник ISKRA LED, ISKRA LED P; WR-8B/1/0,35/... – светильник VEGA LED				–
	WA-14/2, WA-20/1 – светильник OW LED, OW, DROP LED			–
Тип фундамента / Тип анкерного устройства	B-50 / Z-50
Болтовое соединение	4 x M14
Код фундамента / код анкерного устройства	311150 / 311205
Комплект соединительных элементов	4006
Размер основания (сторона /расстояние болтов / толщина) (мм)	224 / 180 / 8

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

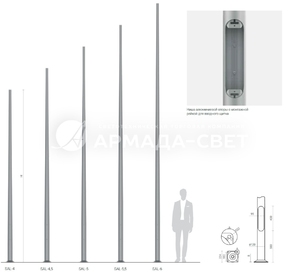

Габаритные размеры

Таблицы выдержанности

SAL-4 код 42201		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4 код 42201		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,87	0,72	0,52	0,46
WA-1	10	0,9	0,74	0,54	0,48
WA-2	10	0,69	0,56	0,39	0,33
WA-4	10	0,57	0,45	0,29	0,25
WA-5/1	10	0,43	0,35	0,24	0,21
WA-5/2	8	0,25	0,18	x	x
WA-8/1	10	0,52	0,42	0,29	0,25
WA-8/2	8	0,26	0,19	x	x
WA-11/1	10	0,48	0,38	0,25	0,21
WA-11/2	8	0,31	0,22	x	x
WA-14/1	10	0,51	0,41	0,28	0,24
WA-14/2	8	0,31	0,23	0,13	x
WA-15/1 P	10	0,53	0,43	0,29	0,25
WR-1/1	15	0,48	0,40	0,29	0,26
WR-4/1	15	0,43	0,36	0,26	0,23
WN-1	15	0,65 (Cx=1)	0,55 (Cx=1)	0,41 (Cx=1)	0,36 (Cx=1)
WN-2	8	0,32 (Cx=1)	0,27 (Cx=1)	0,2 (Cx=1)	0,18 (Cx=1)

SAL-4 код 42201	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4 код 42201	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,73	0,62	0,47	0,42

SAL-4,5 код 42202		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4,5 код 42202		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,76	0,62	0,44	0,38
WA-1	10	0,78	0,64	0,45	0,40
WA-2	10	0,59	0,47	0,31	0,27
WA-4	10	0,49	0,38	0,23	0,19
WA-5/1	10	0,37	0,29	0,2	0,17
WA-5/2	8	0,18	0,13	x	x
WA-8/1	10	0,45	0,36	0,24	0,21
WA-8/2	8	0,19	0,13	x	x
WA-11/1	10	0,41	0,32	0,21	0,17
WA-11/2	8	0,22	0,15	x	x
WA-14/1	10	0,44	0,35	0,24	0,20
WA-14/2	8	0,22	0,16	x	x
WA-15/1 P	10	0,46	0,37	0,25	0,21
WR-1/1	15	0,44	0,36	0,26	0,23
WR-4/1	15	0,38	0,32	0,23	0,20
WN-1	15	0,51 (Cx=1)	0,45 (Cx=1)	0,33 (Cx=1)	0,29 (Cx=1)
WN-2	8	0,27 (Cx=1)	0,22 (Cx=1)	0,16 (Cx=1)	0,14 (Cx=1)

SAL-4,5 код 42202	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4,5 код 42202	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,61	0,51	0,38	0,34

SAL-5 код 42203		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-5 код 42203		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,58	0,46	0,3	0,26
WA-1	10	0,6	0,48	0,32	0,27
WA-2	10	0,44	0,34	0,2	0,16
WA-4	10	0,34	0,25	x	x
WA-5/1	10	0,3	0,23	0,14	x
WA-8/1	10	0,35	0,27	0,16	0,13
WA-11/1	10	0,3	0,23	0,13	x
WA-14/1	10	0,34	0,26	0,16	0,13
WA-14/2	8	0,14	x	x	x
WA-15/1 P	10	0,35	0,27	0,17	0,13
WR-1/1	15	0,35	0,28	0,2	0,17
WR-4/1	15	0,31	0,25	0,17	0,15
WN-1	15	0,42 (Cx=1)	0,34 (Cx=1)	0,24 (Cx=1)	0,21 (Cx=1)
WN-2	8	0,21 (Cx=1)	0,17 (Cx=1)	0,12 (Cx=1)	0,1 (Cx=1)

SAL-5 код 42203	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-5 код 42203	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,48	0,40	0,29	0,25

SAL-5,5 код 42205		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-5,5 код 42205		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,42	0,32	0,18	0,14
WA-1	10	0,43	0,33	0,2	0,16
WA-2	10	0,35	0,25	x	x
WA-4	10	0,22	0,14	x	x
WA-5/1	10	0,21	0,15	x	x
WA-8/1	10	0,25	0,18	x	x
WA-11/1	10	0,21	0,15	x	x
WA-14/1	10	0,23	0,17	x	x
WA-15/1 P	10	0,27	0,20	x	x
WR-1/1	15	0,27	0,22	0,14	x
WR-4/1	15	0,24	0,19	x	x
WN-1	15	0,32 (Cx=1)	0,25 (Cx=1)	0,16 (Cx=1)	0,13 (Cx=1)
WN-2	8	0,15 (Cx=1)	0,12 (Cx=1)	x	x

SAL-5,5 код 42205	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-5,5 код 42205	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,36	0,29	0,2	0,17

SAL-6 код 42207		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-6 код 42207		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,26	0,18	x	x
WA-1	10	0,28	0,20	x	x
WA-2	10	0,17	x	x	x
WA-3	10	0,22	0,15	x	x
WA-5/1	10	0,15	x	x	x
WA-8/1	10	0,17	x	x	x
WA-14/1	10	0,18	x	x	x
WN-1	15	0,22(Cx=1)	0,16(Cx=1)	x	x

SAL-6 код 42207	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-6 код 42207	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,26	0,20	0,13	0,1
