НП / НФ Опоры несиловые трубчатые разборные

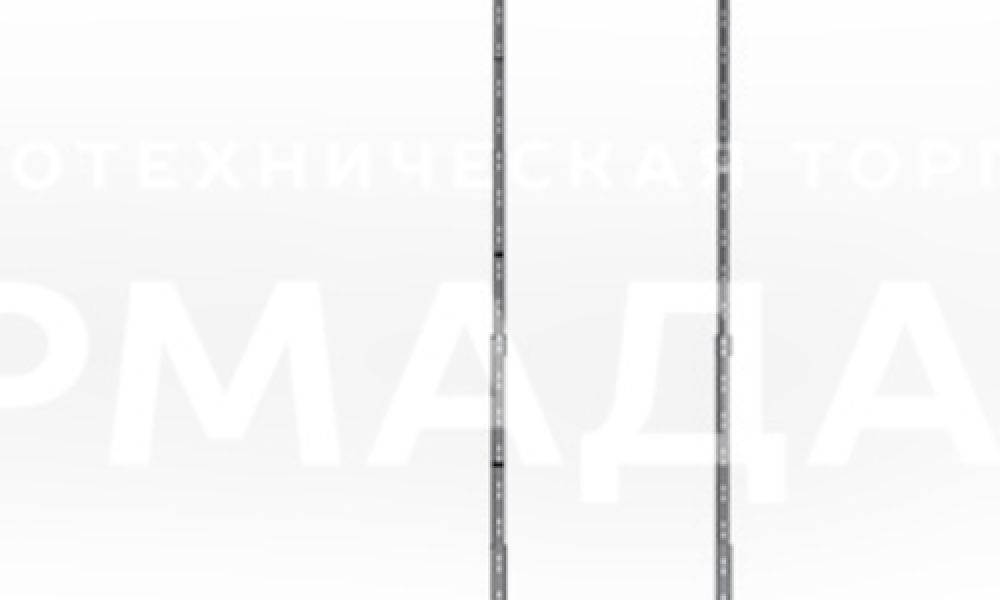

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайонов, АЗС, парковки, автостоянки, ландшафтное освещение, аэропорты, морские и речные порты, открытые спортивные сооружения, улицы и дороги с высокой и средней интенсивностью движения, многоуровневые развязки.

Назначение опоры: Несиловая
Высота (м): 12-30
Вес (кг): 348-2037
Тип опоры: НП, НФ, ТП, ТФ
Верхний диаметр (мм): 133-273
Форма ствола опоры: Трубчатая
Нижний диаметр (мм): 168-325
Способ установки: Прямостоечная, Фланцевая
Размер фланца (мм): 400-640
Покрытие: Горячее цинкование
Подвод кабеля: Подземный, Воздушный
Материал: Трубный прокат
Количество крепежных отверстий: 4-12
Установка: В подготовленный котлован
Артикул производителя: НП / НФ

В наличии

Цена: от 101 442 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые трубчатые разборные опоры подходят для проведения освещения на площадях, улицах, дорогах, в морских и речных портах, открытых спортивных сооружений. Отличаются большой высотой – 21 м. Максимальное горизонтальное усилие в верхней точке зависит от высоты конструкции: 100 кг для 18-метровых опор и 200 кг – для 21-метровых.

Для производства опор НП и НФ используют четыре отрезка труб разного диаметра. Эти отрезки неразъемно соединены по парам, что облегчает доставку опор к месту установки. На месте монтируют единую конструкцию с помощью винтов и приваренных гаек. Питающий кабель для осветительных приборов прокладывают под землей, потому этот тип конструкций нельзя использовать для силовой нагрузки.

Подземная часть опоры составляет 2,5 м. Ее устанавливают в котлован и заливают бетоном, но также возможна фланцевая установка – при условии наличия фланца и металлической закладной детали фундамента. Опоры защищены от коррозии методом горячего цинкования, поэтому срок их эксплуатации – 25–30 лет. При приобретении можно дополнительно заказать декоративное лакокрасочное окрашивание конструкций.

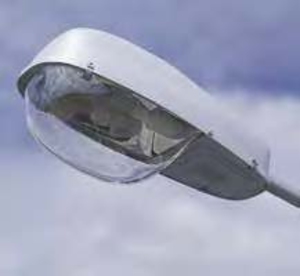

	Светильник GALAD Сириус Мощность – 150–400 Вт. Источник света: лампы ДНаТ, ДРИ или ДРЛ. Корпус изготовлен из алюминия методом глубокой вытяжки. Высокоэффективный отражатель позволяет получать КПД до 90 %. Светильник разработан специально для освещения многополосных дорог и магистралей.

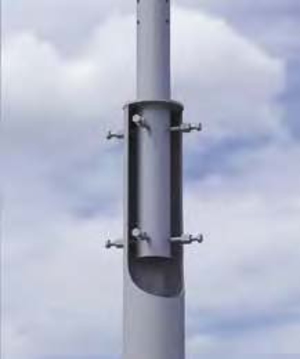

	Кронштейн «Стандарт» (серия 1) Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с опорой). За счет опорной поверхности и внутренней трубы кронштейн прочно и надежно закрепляется на опоре. Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

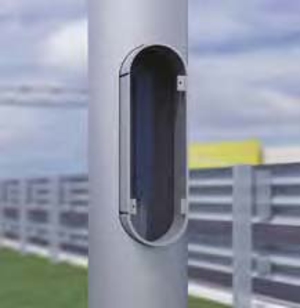

	Ревизионный лючок В опоре предусмотрен ревизионный лючок с планкой для установки электрокомплектующих. Лючок имеет усиленную конструкцию. Опора предусматривает подземный подвод питания через окна в закладном элементе фундамента (тип НФ) или в подземной части опоры (тип НП). Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе и выполняется по индивидуальному проекту).

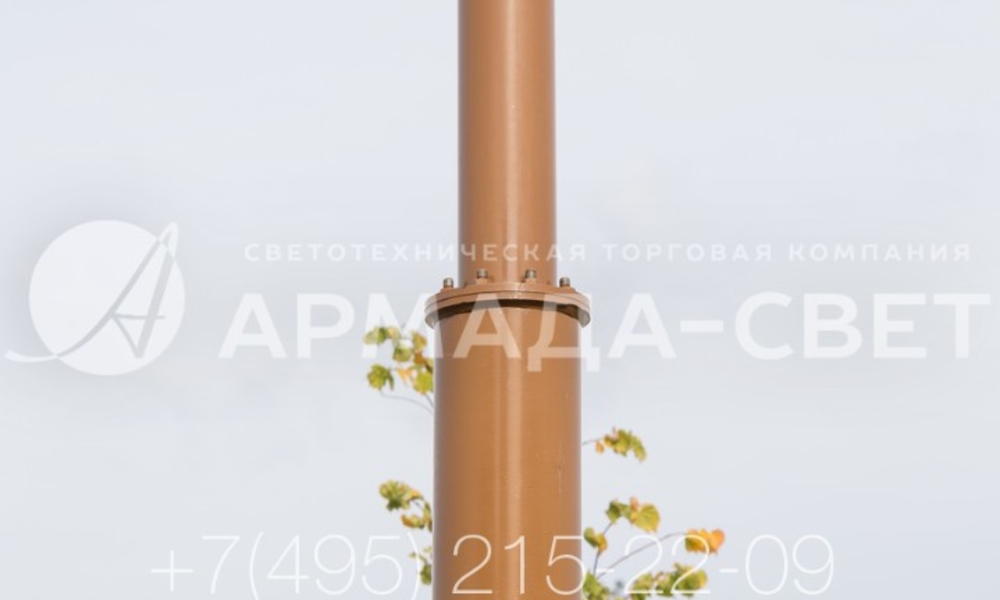

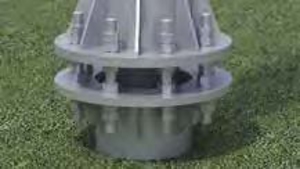

	Фланцевое соединение Опора имеет фланцевый узел крепления (тип НФ), что облегчает её транспортировку и установку.

Покрытие

Все поверхности опоры защищены от воздействия агрессивных сред окружающей среды в зоне эксплуатации (метод горячего оцинкования). Толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течение 25 - 30 лет без восстановления защитного покрытия. Дополнительно наружная поверхность опор может быть обработана лакокрасочным покрытием – цвет оговаривается при заказе (RAL).

Особенности конструкции

Опоры представляют собой стальные разборные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91). Стали для элементов конструкции опор выбираются исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции».

Способ установки опор

Установка опор НП осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1. Опоры серии НФ устанавливаются на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендуемый указан в таблице). Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Способ установки оборудования

На опору допускается устанавливать кронштейны со светильниками. Для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для данного типа опор используется подземный подвод питающих кабелей через окна закладного элемента (тип НФ) или в подземной части опоры (тип НП). Для разделки кабелей предусмотрены ревизионные лючки с планками для установки комплектующих и точка заземления (болт М10).

Способ подвода питающего кабеля

01 – воздушный подвод к верхней части опоры (На опоре выполняется отверстие: в верхней части опоры отверстие диаметром не менее 30мм).
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры (подземный подвод кабеля с последующей разделкой в ревизионном окне люка в нижней части опоры).
Данный тип опор запрещается применять в качестве силовых.

Преимущества

В качестве материала используется высококачественный трубный прокат по ГОСТ 10704–81 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

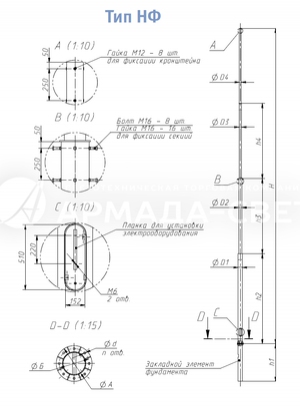

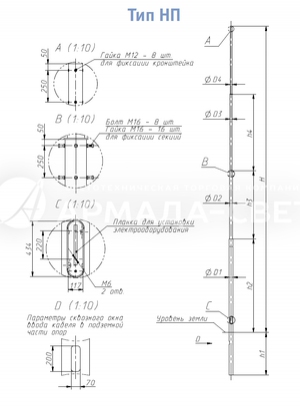

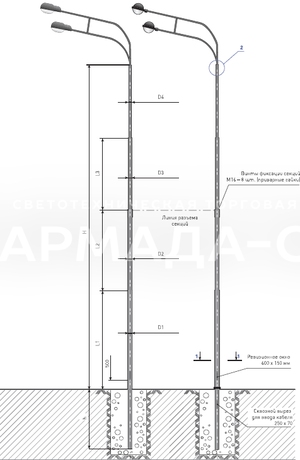

Габаритные размеры и технические детали опор

Основные параметры опор НП и НФ

Название	Цена	Обозначение опоры	Обознач-е установочн. места кронштейна	H, мм	h1, мм	h2, мм	h3, мм	h4, мм	D1, мм	D2, мм	D3, мм	D4, мм	Масса*, кг
НП-12	101 442 ₽	НП-12,0/14,0-02-ц	Ф6, Ф7, Ф16	12000	2000	4000	4000	-	168	133	108	-	348
НП-15	179 273 ₽	НП-15,0/17,0-02-ц	Ф6, Ф7, Ф8, Ф16	15000	2000	6000	5000	-	219	168	133	-	615
НП-18	192 390 ₽	НП-18,0/20,5-02-ц	Ф6, Ф7, Ф16	18000	2500	6000	5000	4000	219	168	133	108	660
НП-21	280 132 ₽	НП-21,0/23,5-02-ц	Ф6, Ф7, Ф8, Ф16	21000	2500	6000	5000	5000	273	219	168	133	961

H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

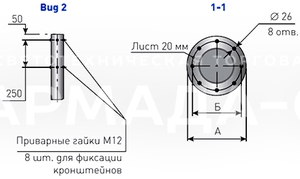

Название	Обозначение опоры	Наименов-е закладного элемента фундамента	Обозначение установочного места кронштейна	H, мм	h1, мм	h2, мм	h3, мм	h4, мм	D1, мм	D2, мм	D3, мм	D4, мм	n, мм	А, мм	Б, мм	Масса*, кг
НФ-15	НФ-15,0-02-ц	ЗФ-36/4/К400-3,0-б	Ф6, Ф7, Ф8, Ф16	15000	2500	6000	5000	-	219	168	133	-	4	500	400	564
НФ-18	НФ-18,0-02-ц	ЗФ-24/8/Д310-2,5-б	Ф6, Ф7, Ф16	18000	2500	5500	4000	4500	219	168	133	108	8	400	310	536
НФ-21	НФ-21,0-02-ц	ЗФ-24/8/Д350-2,5-б	Ф6, Ф7, Ф8, Ф16	21000	2500	6000	5000	5000	273	219	168	133	8	420	350	867
НФ-25	НФ-25,0-02-ц	ЗФ-30/12/Д470-3,0-б	Ф11, Ф18	25000	3000	9000	8000	-	325	273	219	-	12	580	470	1775
НФ-30	НФ-30,0-02-ц	ЗФ-30/12/Д540-3,0-б	Ф11, Ф18	30000	3000	9000	10000	-	325	273	219	-	12	640	540	2037

H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

Галерея

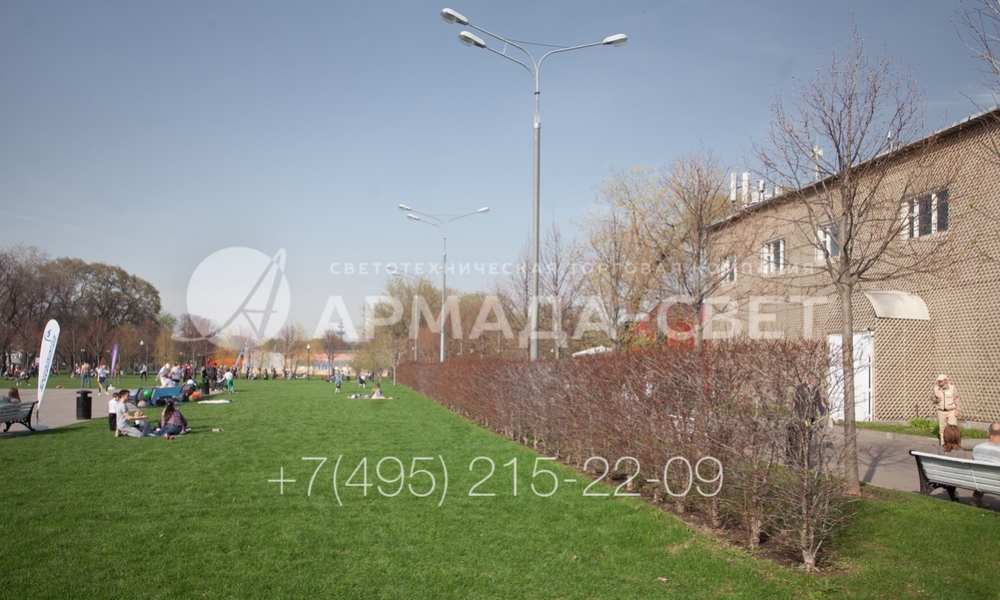

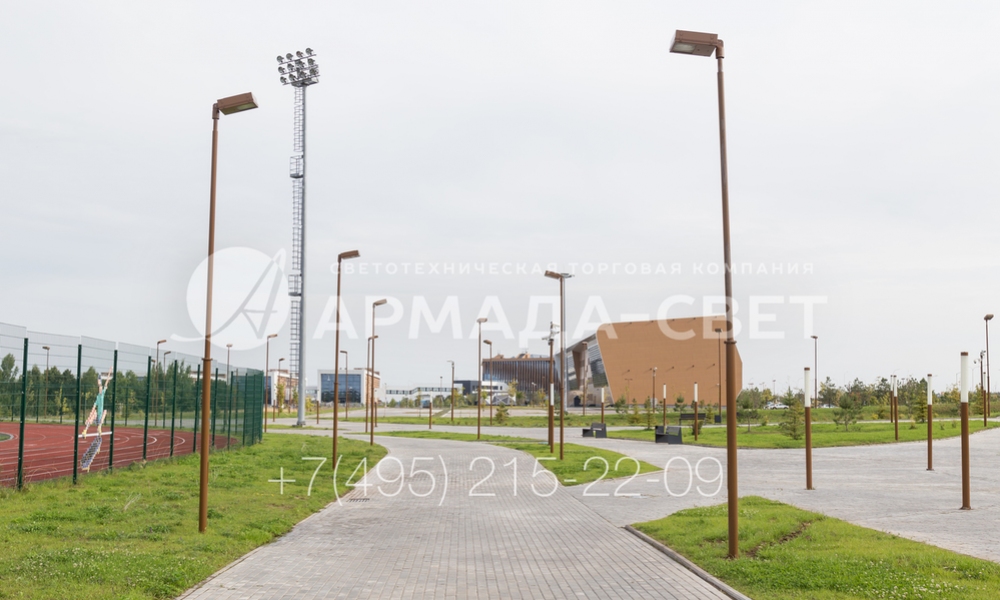

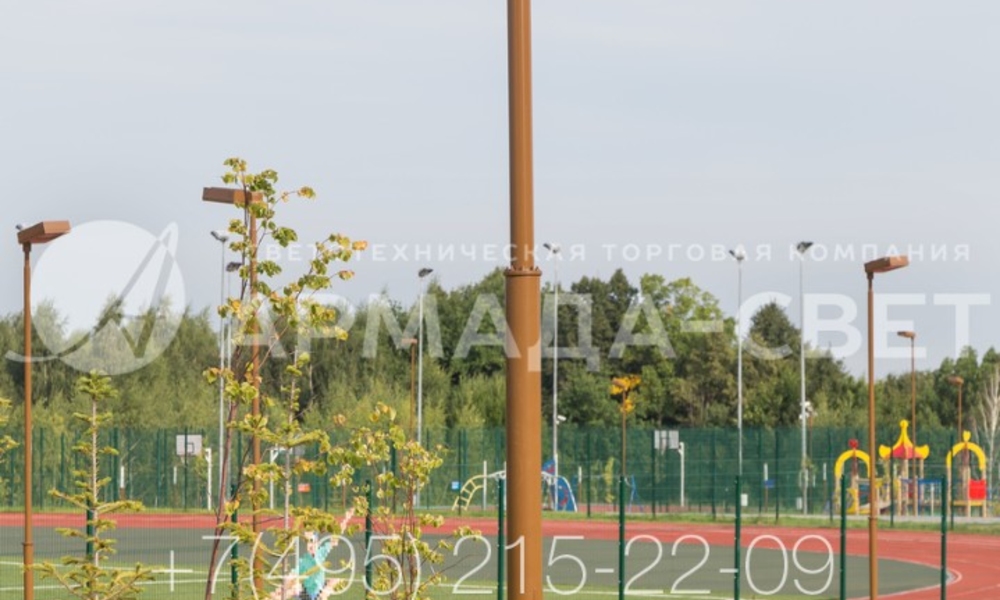

1) Несиловые трубчатые опоры с фланцевым и прямостоечным типом монтажа делаются из трубного проката. Они имеют красивый внешний вид и часто устанавливаются в местах массового отдыха людей. За счет возможности разообрать ствол на сегменты эти опоры имеют большую высоту, но могут перевозиться на стандартных грузовых автомобилях.

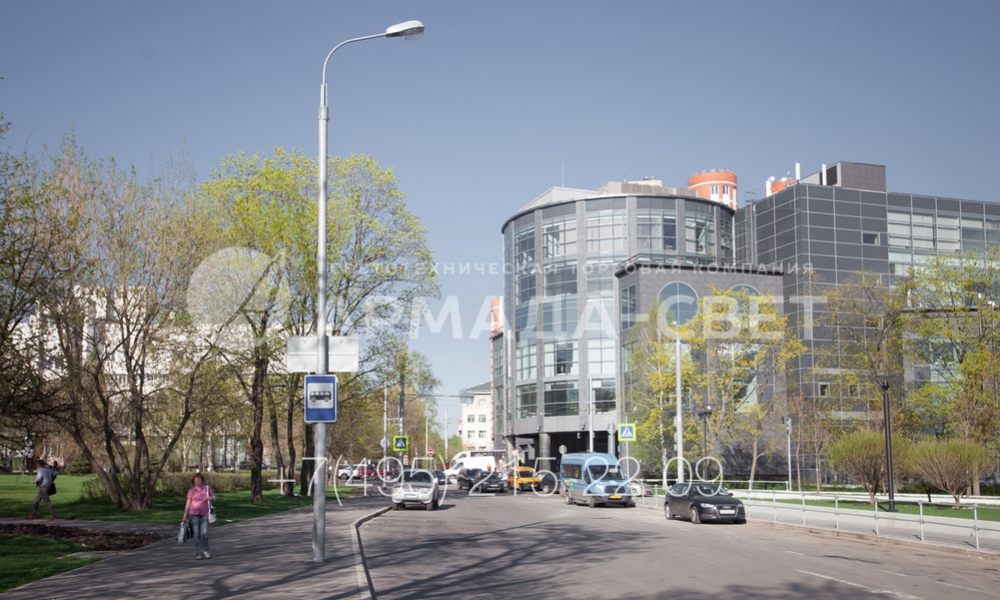

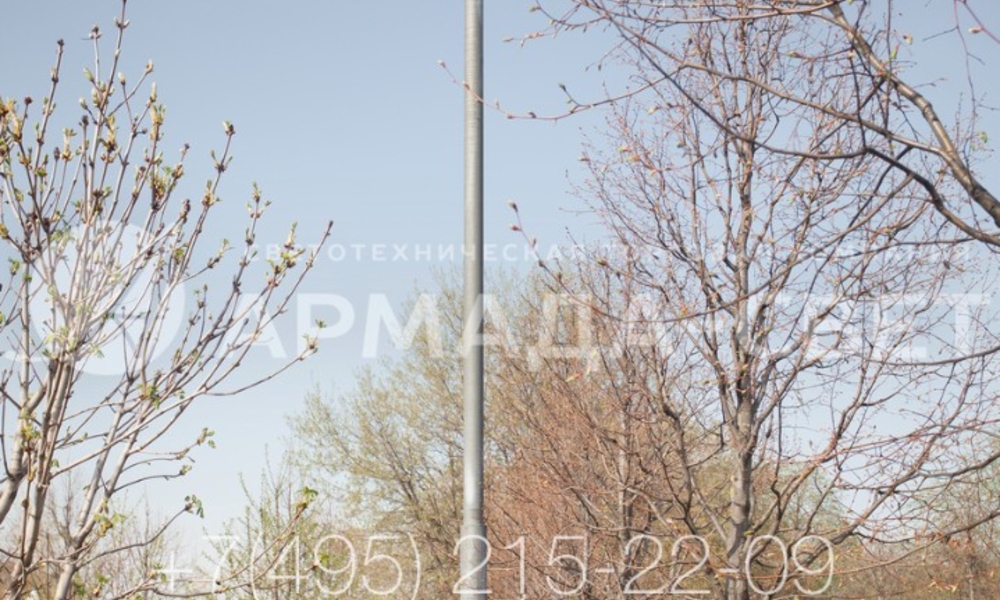

2) Разборные опоры из трубного проката отличаются от декоративных тем, что имеют большую высоту над уровнем земли. Это позволяет установить мощные осветительные приборы и создать заливающее освещение на просторной площадке. За счет отказа от листовой стали эти модели стоят дешевле круглоконических и граненых опор.

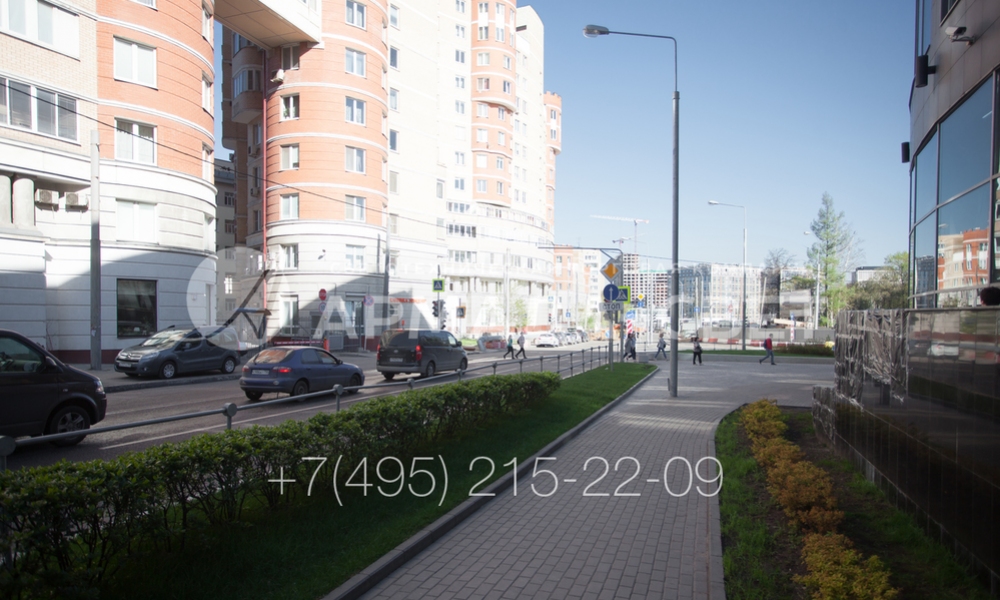

3) Высота ствола конструкции над землей варьируется в зависимости от выбранной разновидности. Однако она может быть увеличена за счет кронштейна, на который устанавливается светильник уличного освещения. У этой модели опоры оголовок имеет типовую форму под кронштейн с хвостовиком и ограничительной шайбой. Фиксация производится с помощью болтов.

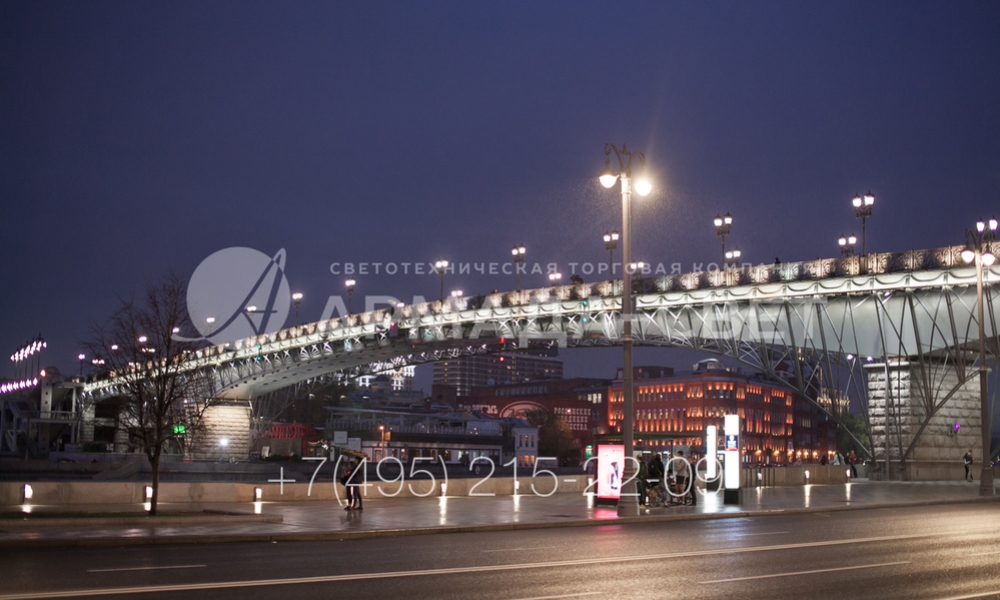

4) Трубчатые фланцевые и прямостоечные опоры имеют очень большую несущую способность, но благодаря использованию труб для производства ствола их стоимость меньше, чем граненых и круглоконических. Поэтому эти модели часто используют для размещения дополнительного оборудования. Например, камер наружного видеонаблюдения и коммуникационных устройств.

5) Разборные опоры трубчатого типа имеют сегментный ствол, который собирается на месте. Для соединения сегментов друг с другом используются круглые фланцы, болты и гайки. За сет этого возможность разобрать осветительную конструкцию сохраняется в течение всего срока эксплуатации. Для этого не нужно использовать дополнительное металлорежущее оборудование.

6) Разборные опоры с круглым поперечным сечением хорошо сочетаются с другими элементами оформления пешеходных зон. На фото для освещения парка применены опоры типа НП для общего заливающего освещения вместе с декоративными опорами для местной подсветки. Это улучшает внешний вид объекта и повышает безопасность передвижения для прохожих.

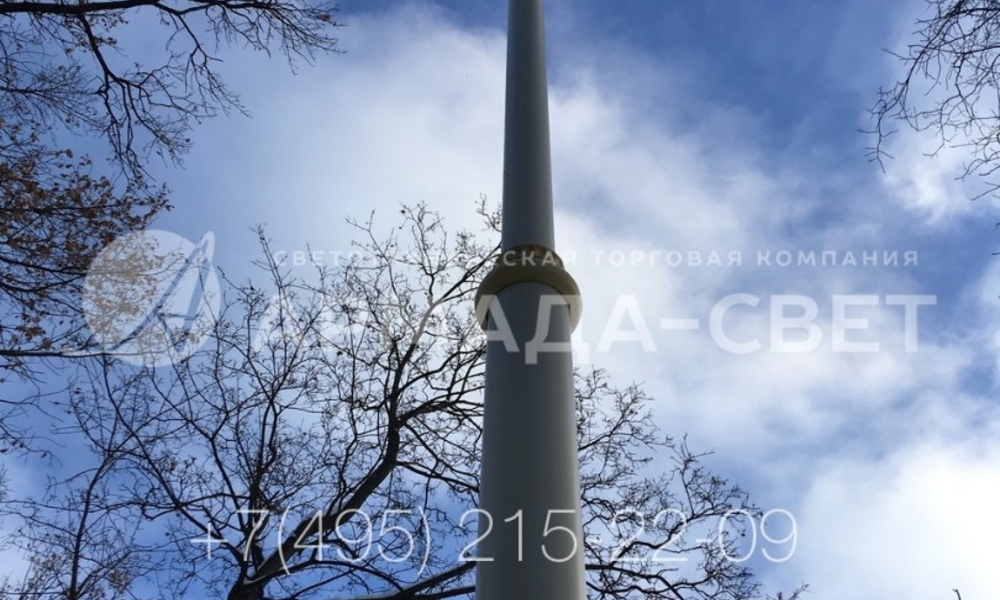

7) В связи с возможностью разобрать трубчатую опору ее можно устанавливать в местах с густой растительностью и плотной городской застройкой. Ствол опоры собирается на месте из нескольких частей, после чего на верхушку крепится кронштейн со светильниками. Для монтажа моделей НФ необходимо прикрутить наземную часть к фланцевой закладной детали.

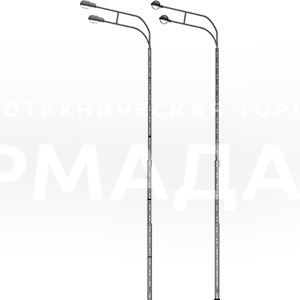

8) Трубчатые опоры являются универсальными и применяются для решения большого количества задач в области освещения. На их верхушку можно установить кронштейн с разным числом и разным взаимным расположением светильников. Например, на фотографии изображен кронштейн с двумя консольными светильниками с одной стороны и с одним – на второй.

9) Разборные трубчатые опоры освещения могут комплектоваться разными типами кронштейнов со светильниками. По умолчанию оголовок сделан таким образом, чтобы обеспечить совместимость с обечайкой верхней детали. За счет изменения высоты и длины консоли можно выбрать нужное положение светового пятна на проезжей части или тротуаре.

10) Одно из преимуществ разборных трубчатых осветительных опор – простая доставка на место и установка на месте. Для этого ствол разбирается на сегменты и грузится в стандартный грузовой автомобиль. После доставки части ствола скручиваются с помощью фланцев и устанавливаются на хвостовик или закладную деталь фундамента.

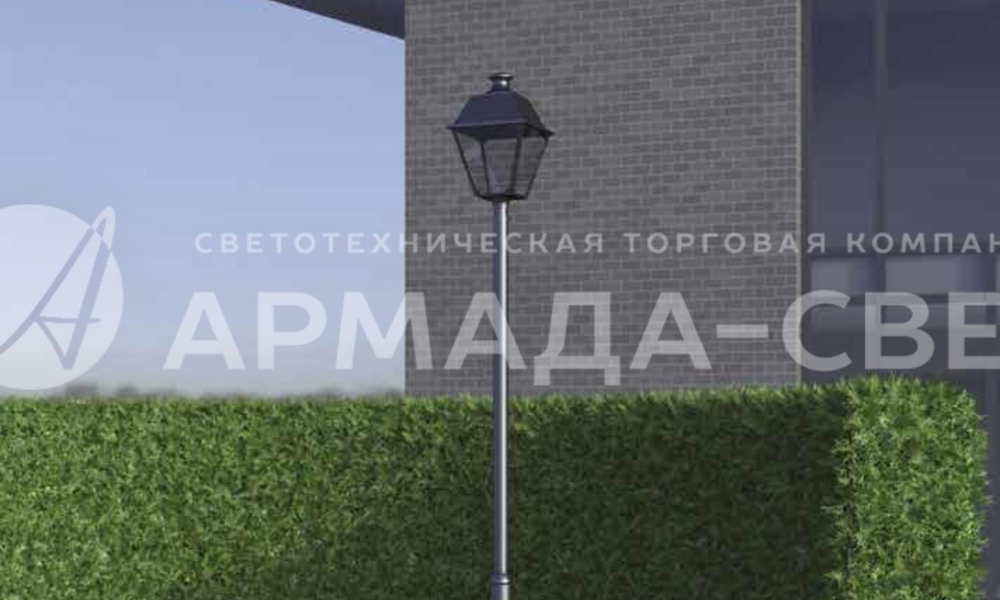

11) Разборные трубчатые опоры можно превратить в декоративные. Для этого поверх защитного цинкового слоя на конструкцию наносится слой порошковой краски. После этого на верхушку крепится красивый оголовок с подвесными светильниками, как это изображено на фотографии. Силовые линии подводятся под землей, поэтому не портят внешний вид улицы.
