НФК-11,5 Опоры несиловые фланцевые круглоконические 1

Запросить цену и срок

Москва +7 (495) 215-22-09

НФК-11,5 Опоры несиловые фланцевые круглоконические

+27

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, многоуровневые развязки, улицы и дороги с высокой и средней интенсивностью движения, аэропорты.

Назначение опоры: Несиловая
Высота (м): 11,5
Вес (кг): 181
Тип опоры: НФК
Верхний диаметр (мм): 66
Форма ствола опоры: Круглоконическая
Нижний диаметр (мм): 204
Способ установки: Фланцевая
Размер фланца (мм): 400
Покрытие: Горячее цинкование
Подвод кабеля: Подземный
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 300
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Артикул производителя: НФК-11,5

В наличии

Цена: от 52 762 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые фланцевые круглоконические опоры предназначены для проведения освещения на площадях, улицах, в аэропортах, дворах и многоуровневых развязок. Осветительные приборы монтируют на кронштейны, которые крепят в верхней части опоры. В нижней части есть ревизионное окно для расключения кабеля. Козырек над окном позволяет проводить монтаж или ремонт в сложных погодных условиях.

Высота надземной части опоры НФК – от 5 до 11,5 м. Ствол конической формы, диаметр в нижней части может составлять 204 мм, в верхней не более 75 мм. Для производства опор используют стальной прокат толщиной 4 мм, который обрабатывают методом горячего цинкования, чтобы защитить от коррозии. Благодаря оцинковке конструкция не теряет своих эксплуатационных свойств в течение 30 лет. Лакокрасочное покрытие наносят дополнительно.

К стволу приварен фланец с отверстиями, он необходим для монтажа опоры на фундамент с закладной деталью. Параметры фундамента рассчитывают с учетом таких параметров, как нагрузка, особенности климата и грунта. Параметры горизонтальной нагрузки в верхней части опоры зависят от заказанной высоты конструкции, максимальная – 150 кг.

Габаритные размеры и технические детали опор

Основные параметры опор НФК

Наименование опоры	Цена	Наименов-е закладного элемента фундамента	Обознач-е установочного места кронштейна	H, мм	h1, мм	Dн, мм	Dв, мм	d, мм	А, мм	Б, мм	Масса*, кг
НФК-11,5-02-ц	52 762 ₽	ЗФ-30/4/К300-2,0-б	Ф2	11500	2000	204	66	М30	300	400	181,0

H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

Галерея

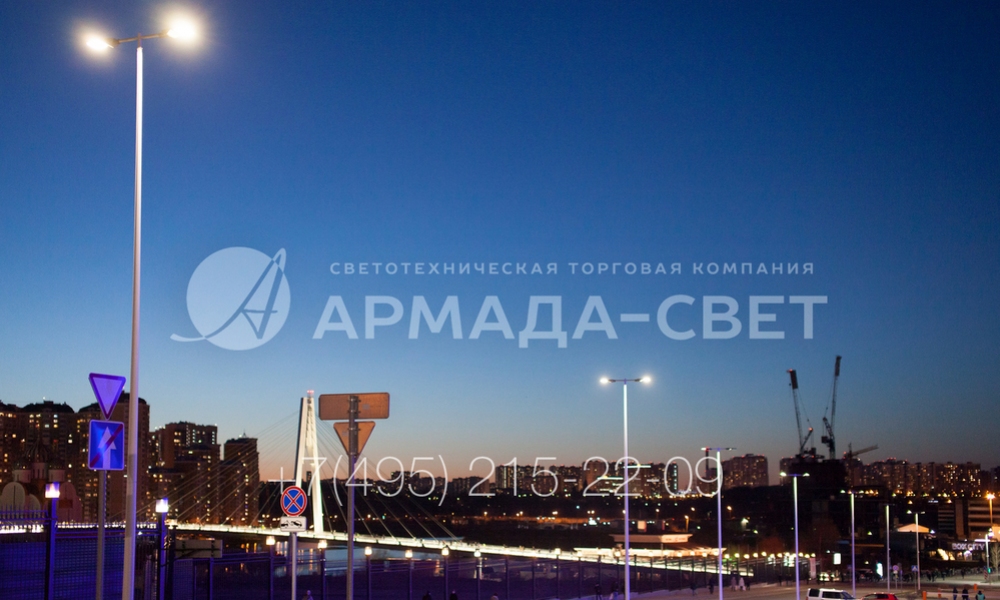

1) Опоры с коническим стволом, который имеет круглое поперечное сечение, могут использоваться для освещения пешеходных и автомобильных улиц, а также туристических мест населенных пунктов. На фото опоры применяются для освещения одновременно проезжей части и парковки перед торговым центром на набережной.

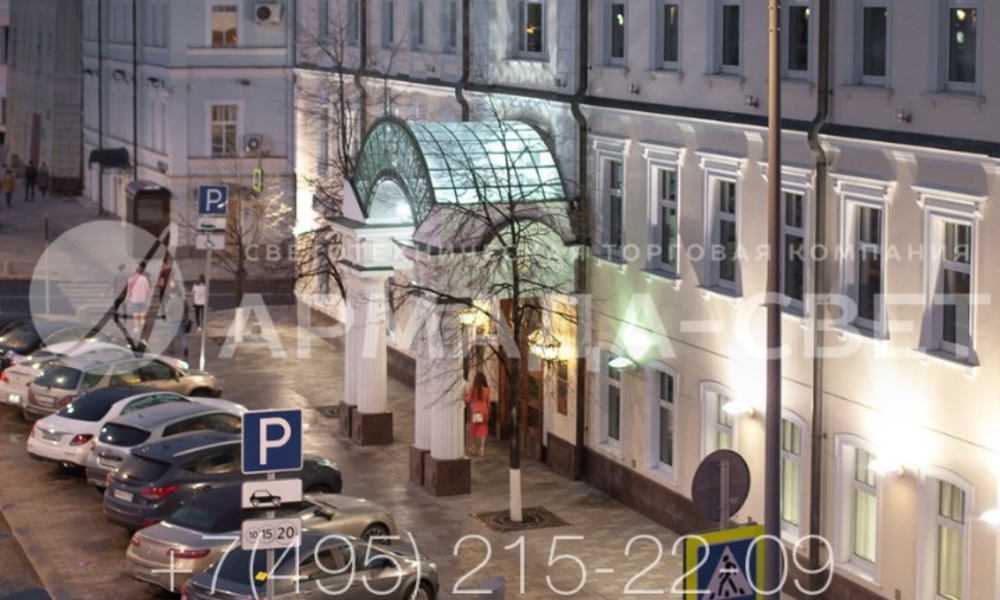

2) Высокие круглоконические опоры уместно применять для освещения территорий населенных пунктов. За счет увеличенной высоты размещения светильника одна опора может заменить несколько коротких парковых моделей. Круглый ствол хорошо сочетается по дизайну со стойками для светофоров и дорожных знаков.

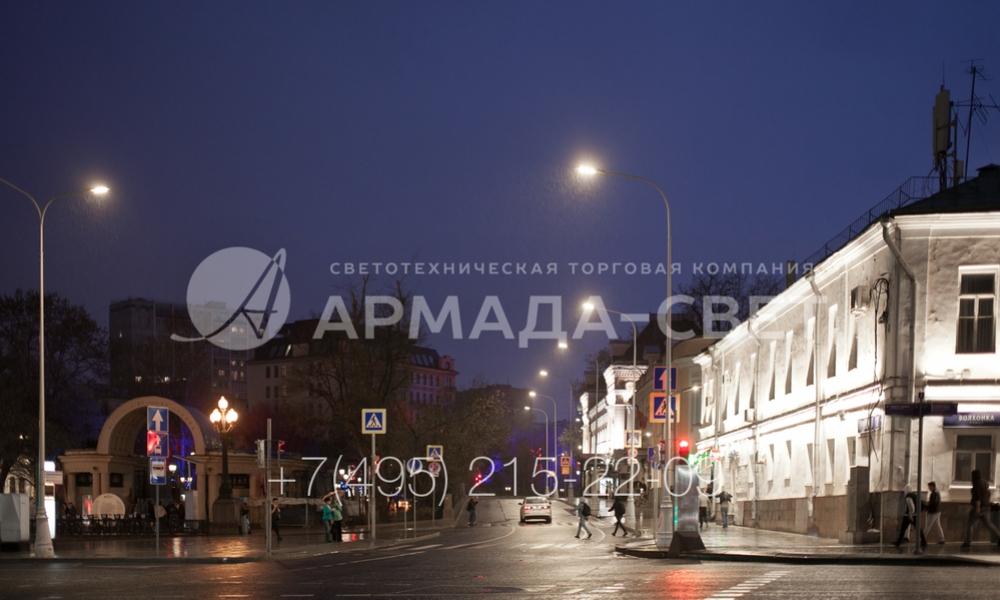

3) Назначение опоры может изменяться в зависимости от разновидности кронштейна на опоре. Кронштейны крепятся на оголовок с помощью хвостовика, который фиксируется болтами. На фото видно, как на одинаковые опоры устанавливается кронштейн с одним и двумя консолями для светильников.
