НФК-6 Опоры несиловые фланцевые круглоконические

+28

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, многоуровневые развязки, улицы и дороги с высокой и средней интенсивностью движения, аэропорты.

Артикул производителя: НФК-6
Верхний диаметр (мм): 75
Вес (кг): 72,5
Высота (м): 6
Количество крепежных отверстий: 4
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 230
Назначение опоры: Несиловая
Нижний диаметр (мм): 147
Подвод кабеля: Подземный
Покрытие: Горячее цинкование
Размер фланца (мм): 320
Способ установки: Фланцевая
Тип опоры: НФК
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Форма ствола опоры: Круглоконическая

В наличии

Цена: от 21 134 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые фланцевые круглоконические опоры предназначены для проведения освещения на площадях, улицах, в аэропортах, дворах и многоуровневых развязок. Осветительные приборы монтируют на кронштейны, которые крепят в верхней части опоры. В нижней части есть ревизионное окно для расключения кабеля. Козырек над окном позволяет проводить монтаж или ремонт в сложных погодных условиях.

Высота надземной части опоры НФК – от 5 до 11,5 м. Ствол конической формы, диаметр в нижней части может составлять 204 мм, в верхней не более 75 мм. Для производства опор используют стальной прокат толщиной 4 мм, который обрабатывают методом горячего цинкования, чтобы защитить от коррозии. Благодаря оцинковке конструкция не теряет своих эксплуатационных свойств в течение 30 лет. Лакокрасочное покрытие наносят дополнительно.

К стволу приварен фланец с отверстиями, он необходим для монтажа опоры на фундамент с закладной деталью. Параметры фундамента рассчитывают с учетом таких параметров, как нагрузка, особенности климата и грунта. Параметры горизонтальной нагрузки в верхней части опоры зависят от заказанной высоты конструкции, максимальная – 150 кг.

Габаритные размеры и технические детали опор

Основные параметры опор НФК

Наименование опоры	Цена	Наименов-е закладного элемента фундамента	Обознач-е установочного места кронштейна	H, мм	h1, мм	Dн, мм	Dв, мм	d, мм	А, мм	Б, мм	Масса*, кг
НФК-6,0-02-ц	21 134 ₽	ЗФ-20/4/К230-1,5-б	Ф2, Ф3, Ф4	6000	1500	147	75	М20	320	230	72,5

H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

Галерея

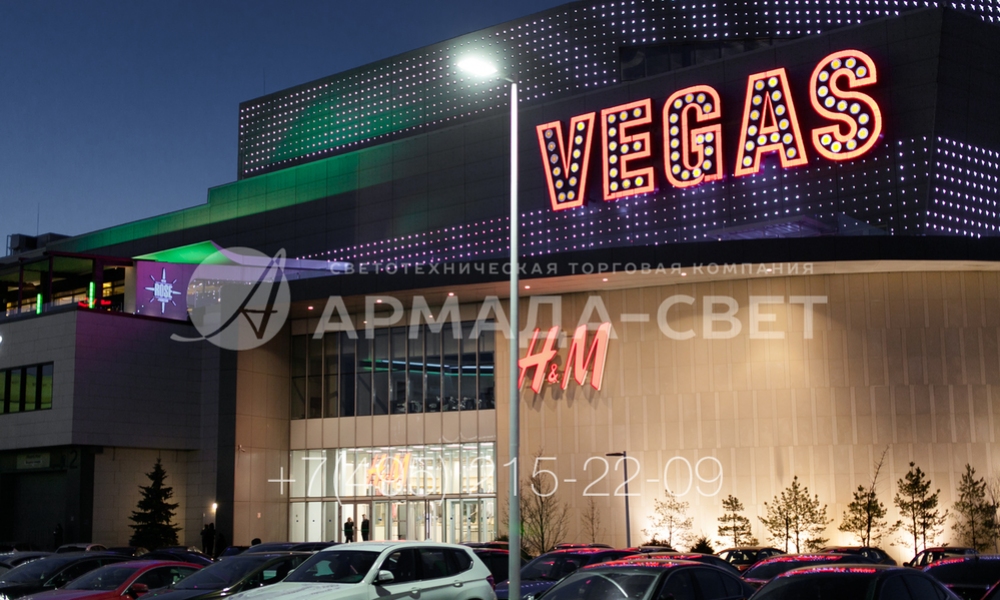

1) Круглоконические опоры применяются для освещения территорий перед торговыми центрами, парковок и стоянок перед магазинами, входных групп в развлекательные комплексы. Они органично вписываются в окружающую инфраструктуру, а благодаря подземному подключению кабелей силовые линии не портят дизайн улиц города.

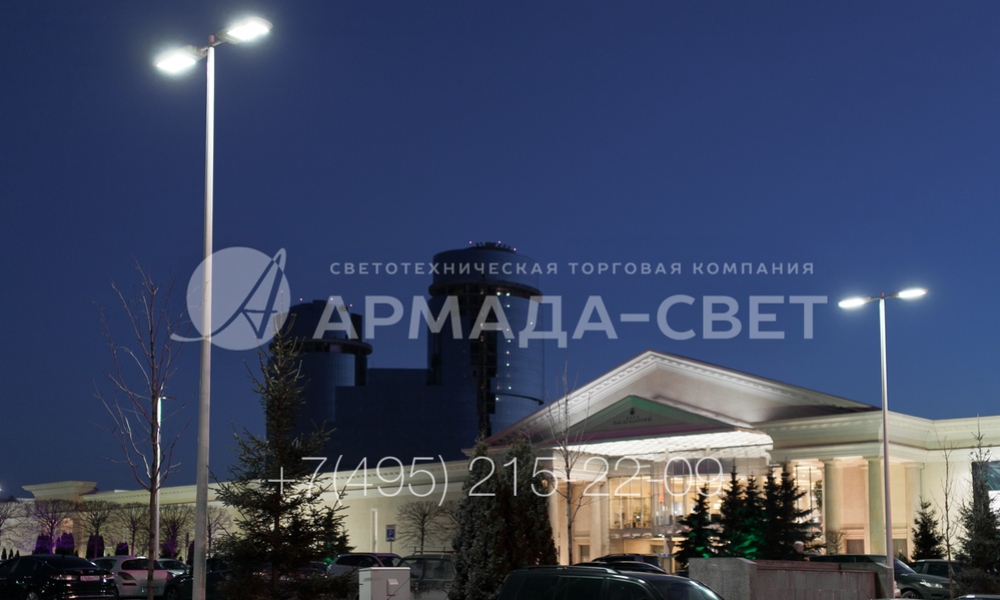

2) Шестиметровые несиловые опоры с круглым стволом устанавливаются на фланец. Облегчает процесс выравнивания и позволяет демонтировать конструкцию при необходимости. Однако само место соединения имеет не слишком эстетичный внешний вид, поэтому нижняя часть конструкции декорируется тумбой конической формы.

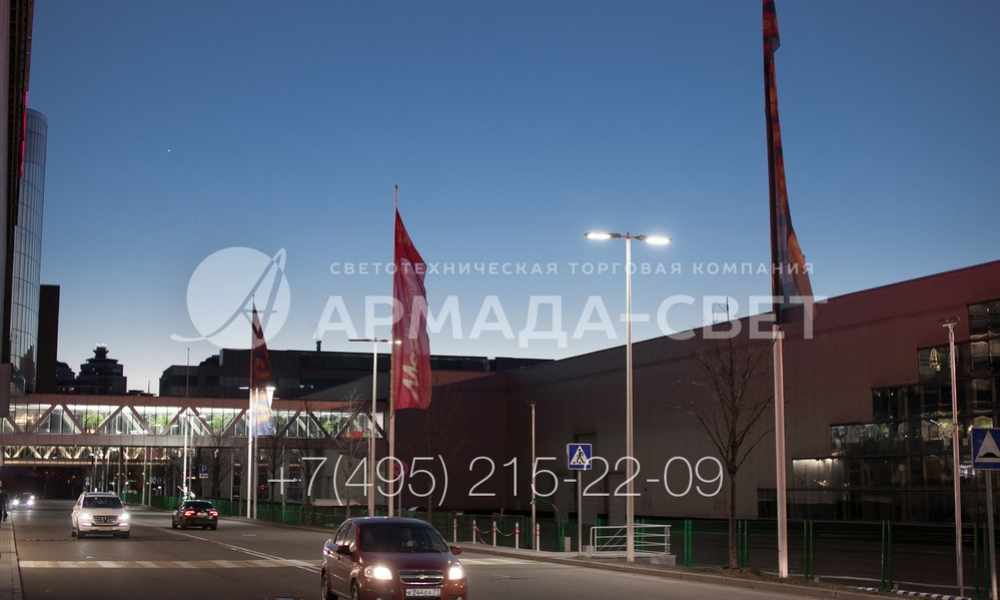

3) Круглоконические опоры 6-метровой высоты пользуются популярностью благодаря своему универсальному дизайну. Они сочетаются со светофорными стойками, флагштоками, элементами ограждения переходов, входных групп в здания, ограждений. Их можно оставить с оцинкованным покрытием или окрасить порошковой краской в любой цвет из палитры RAL.

4) Несмотря на высоту в 6 метров, опоры этого типа подходят для создания заливающего освещения. Для этого на их верхушку достаточно установить два консольных светильника. Чаще всего используются светодиодные или газоразрядные световые приборы, так как они излучают мощный световой поток, но при этом потребляют минимум электроэнергии.
