НП-21 Опоры несиловые трубчатые разборные

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, ландшафтное освещение, аэропорты, морские и речные порты, открытые спортивные сооружения, улицы и дороги с высокой и средней интенсивностью движения, многоуровневые развязки.

Артикул производителя: НП-21
Верхний диаметр (мм): 133
Вес (кг): 961
Высота (м): 21
Материал: Трубный прокат
Назначение опоры: Несиловая
Нижний диаметр (мм): 273
Подвод кабеля: Подземный, Воздушный
Покрытие: Горячее цинкование
Способ установки: Прямостоечная
Тип опоры: НП, ТП
Установка: В подготовленный котлован
Форма ствола опоры: Трубчатая

В наличии

Цена: от 280 132 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые трубчатые разборные опоры подходят для проведения освещения на площадях, улицах, дорогах, в морских и речных портах, открытых спортивных сооружений. Отличаются большой высотой – 21 м. Максимальное горизонтальное усилие в верхней точке зависит от высоты конструкции: 100 кг для 18-метровых опор и 200 кг – для 21-метровых.

Для производства опор НП и НФ используют четыре отрезка труб разного диаметра. Эти отрезки неразъемно соединены по парам, что облегчает доставку опор к месту установки. На месте монтируют единую конструкцию с помощью винтов и приваренных гаек. Питающий кабель для осветительных приборов прокладывают под землей, потому этот тип конструкций нельзя использовать для силовой нагрузки.

Подземная часть опоры составляет 2,5 м. Ее устанавливают в котлован и заливают бетоном, но также возможна фланцевая установка – при условии наличия фланца и металлической закладной детали фундамента. Опоры защищены от коррозии методом горячего цинкования, поэтому срок их эксплуатации – 25–30 лет. При приобретении можно дополнительно заказать декоративное лакокрасочное окрашивание конструкций.

Габаритные размеры и технические детали опор

Основные параметры опор НП и НФ

Наименование опоры	Цена	Обознач-е установочн. места кронштейна	H, мм	h1, мм	h2, мм	h3, мм	h4, мм	D1, мм	D2, мм	D3, мм	D4, мм	Масса*, кг
НП-21,0/23,5-02-ц	280 132 ₽	Ф6, Ф7, Ф8, Ф16	21000	2500	6000	5000	5000	273	219	168	133	961

H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия

Галерея

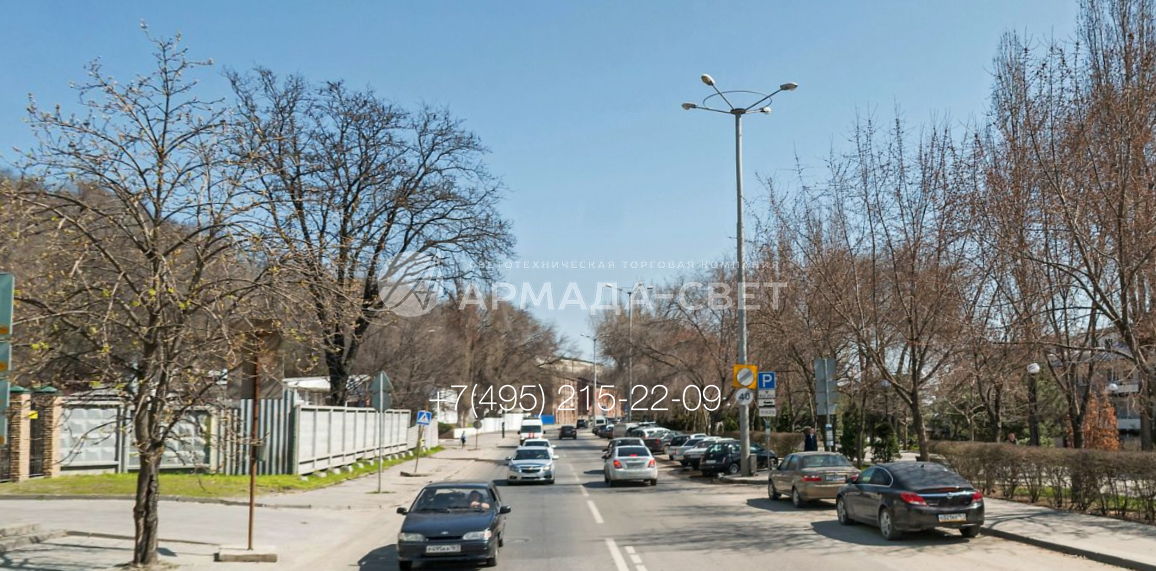

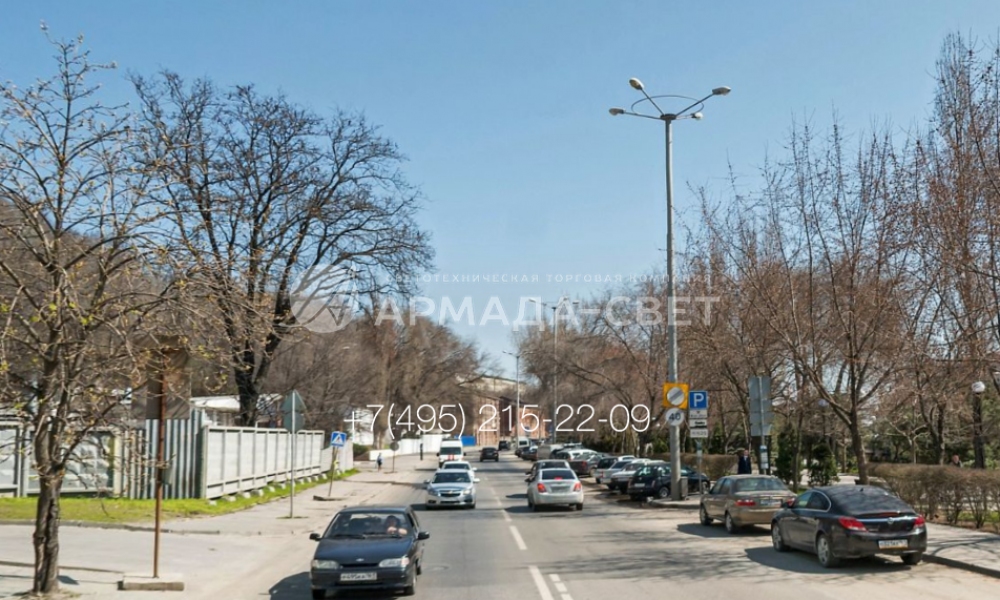

1) Высота трубчатой осветительной опоры от уровня земли до среза оголовка составляет 21 метр. Поэтому с ее помощью можно осветить очень большую площадь. Особенно при использовании большого количества световых приборов. При этом благодаря использованию труб для изготовления ствола конструкция имеет красивый вид и стоит дешевле мачты.

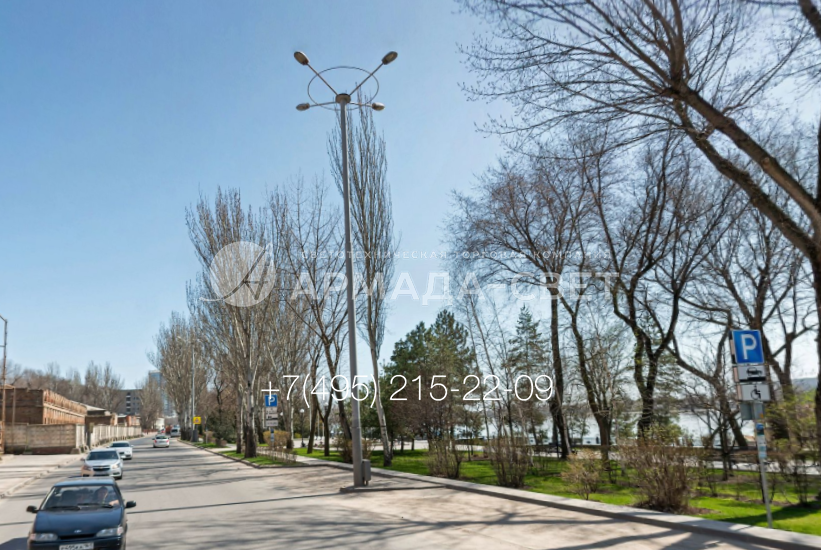

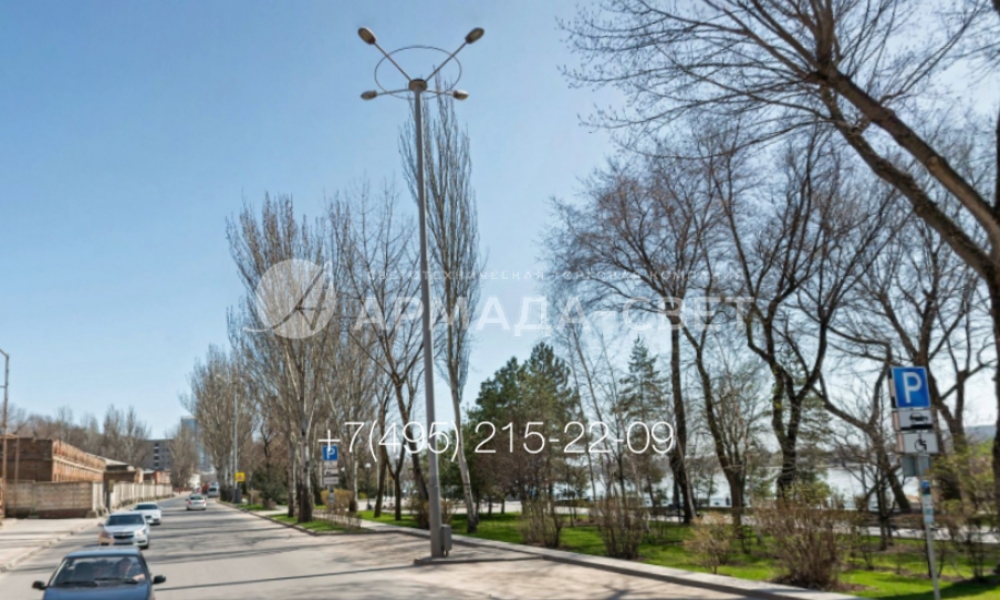

2) Опора трубчатая высотой 21 метр устанавливается на месте с помощью хвостовика. Поэтому на месте монтажа отсутствует фланец. Несмотря на большую длину изделия, транспортировать его можно на стандартных грузовых автомобилях. Связано это с тем, что ствол разбирается на несколько сегментов и собирается с помощью болтов.

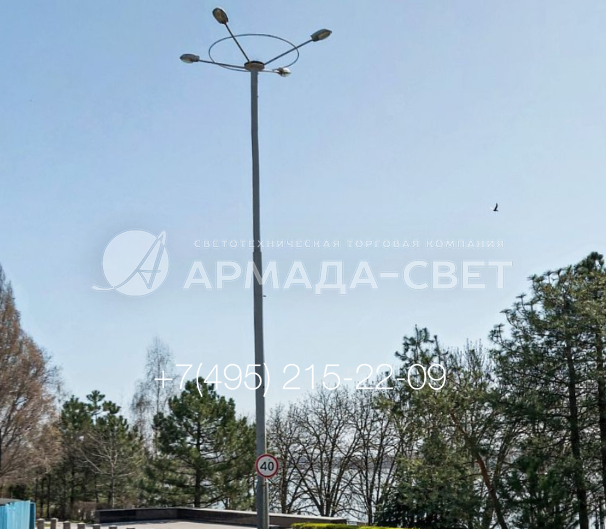

3) Опора с круглым поперечным сечением и сегментным стволом может заменить мачту, граненую или круглоконическую конструкцию. Провода для работы светильников подводятся под землей и внутри ствола. Благодаря высокой прочности на ствол можно установить дорожные знаки и информационные таблички. Однако подвеска СИП не допускается.

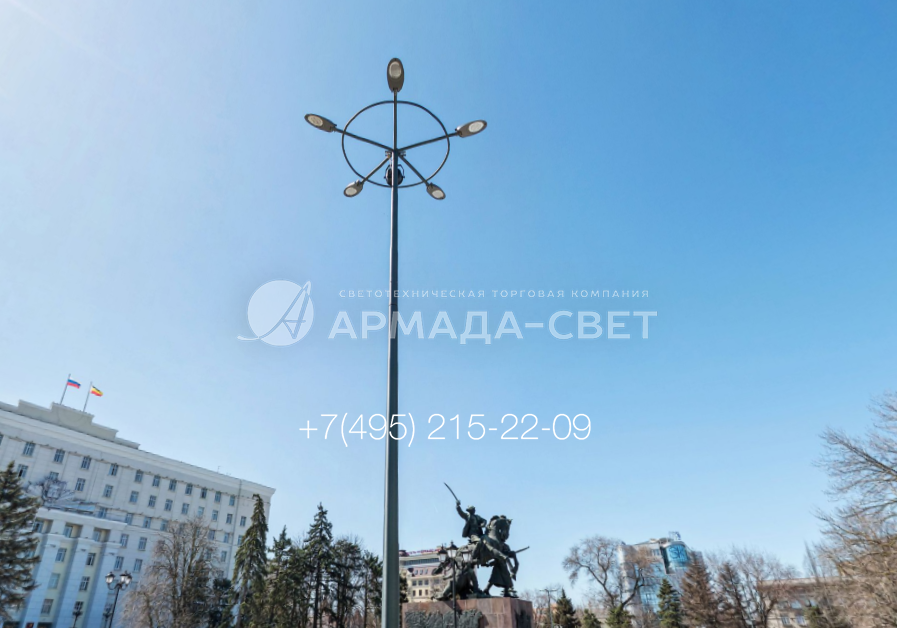

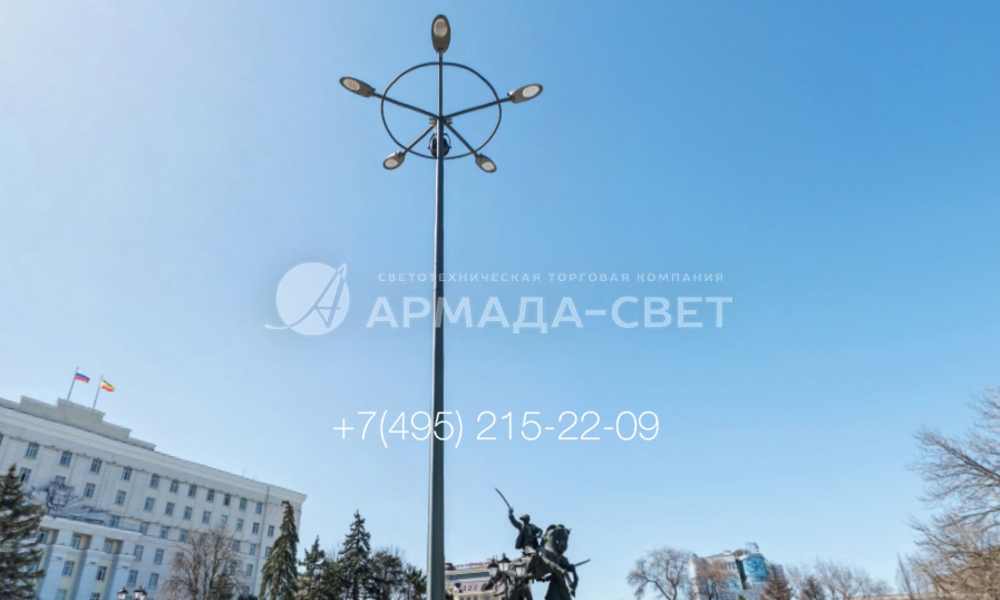

4) На верхушку осветительной конструкции могут устанавливаться различные кронштейны и светильники в зависимости от того, какую площадку нужно осветить. В примере на фото использована круговая корона со световыми приборами консольного типа, которые освещают площадь перед административным зданием и памятник на ней.
