НП-6 Опоры несиловые трубчатые неразборные

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, морские и речные порты, улицы и дороги с высокой и средней интенсивностью движения, многоуровневые развязки, функционально-декоративное освещение, скверы, парки и др.

Артикул производителя: НП-6
Верхний диаметр (мм): 108
Вес (кг): 89,7
Высота (м): 6
Материал: Трубный прокат
Назначение опоры: Несиловая
Нижний диаметр (мм): 159
Подвод кабеля: Подземный, Воздушный
Покрытие: Горячее цинкование
Способ установки: Прямостоечная
Тип опоры: ТП, НП
Установка: В подготовленный котлован
Форма ствола опоры: Трубчатая

В наличии

Цена: от 26 148 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Несиловые прямостоечные и фланцевые опоры устанавливают на площадях, в парках, скверах, во дворах. Их устанавливают вдоль дорог и улиц: осветительные приборы закрепляют на верхней части опор. Величина горизонтальной нагрузки на верхнюю точку конструкции – от 100 до 200 кг в зависимости от высоты опоры.

Для производства опор НП и НФ используют три отрезка труб разной длины и диаметра. Максимальная высота надземной части – 15 м, минимальная – 12 м. Диаметр ствола сужается от основания к верху и зависит от высоты опоры и нагрузки, на которую она рассчитана. Максимальный диаметр нижней части – 219 мм, верхней не превышает 168 мм. Сталь для опоры выбирают с учетом особенностей климата той местности, где конструкция будет установлена. А для дополнительной защиты от коррозии металл обрабатывают методом горячего цинкования.

Срок эксплуатации опор НП и НФ – 25–30 лет, но важно правильно рассчитать параметры фундамента при монтаже. Для этого во внимание принимают не только нагрузку и климат, но и свойства грунта. Опору устанавливают в котлован и заливают бетоном, глубина ее подземной части – 2 м.

Габаритные размеры и технические детали опор

Основные параметры опор НП и НФ

Наименование опоры	Цена	Обознач-е установочн. места кронштейна**	H, мм	h1, мм	h2, мм	h3, мм	D1, мм	D2, мм	D3, мм	Масса*, кг
НП-6,0/7,0-02-ц	26 148 ₽	Ф2	6000	1000	1280	2340	159	108	76	89,7

H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** В базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо

Галерея

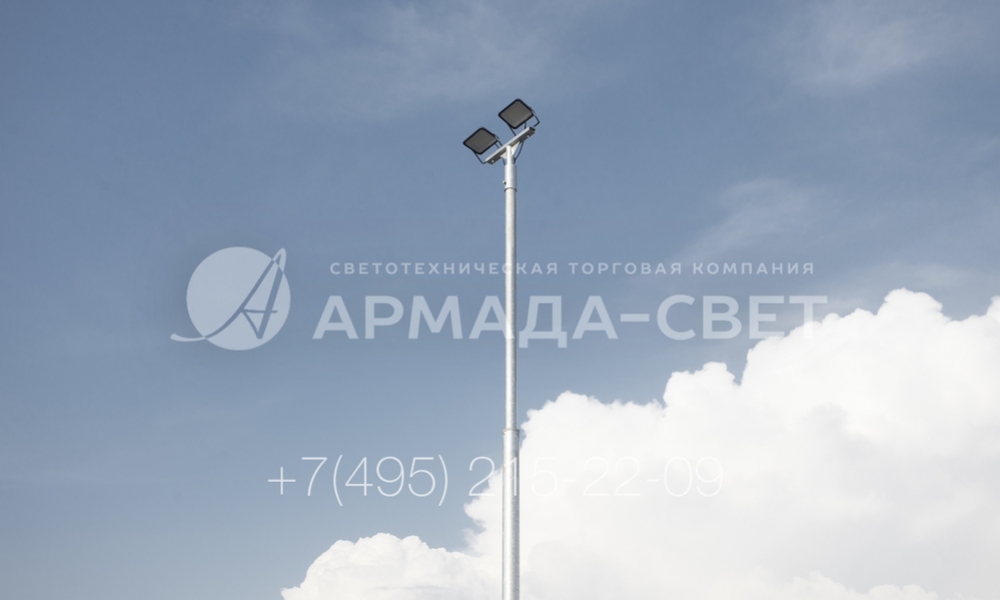

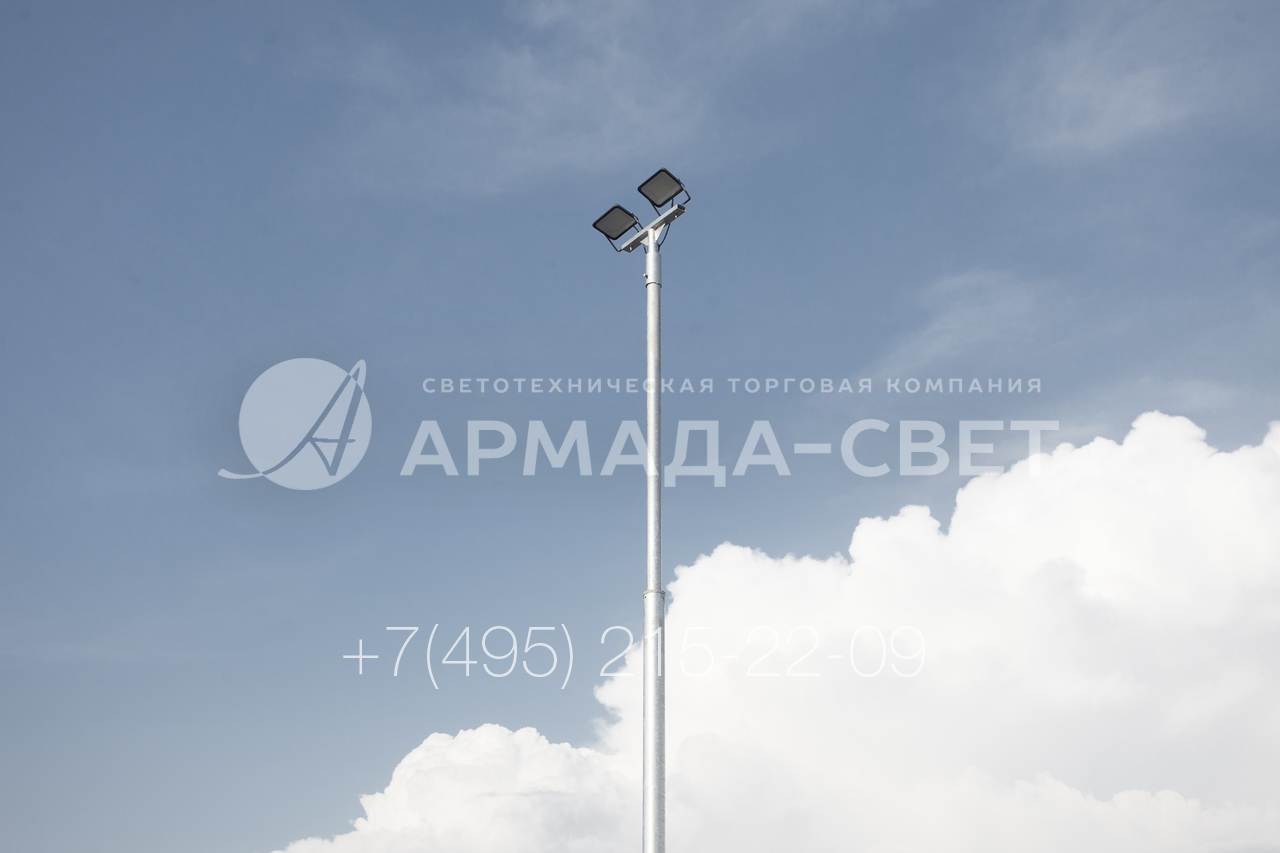

1) Высокие трубчатые опоры можно применять для направленного освещения больших площадок. На фото представлен оголовок опоры с направленными прожекторами. Для трубчатых разновидностей осветительных конструкций оголовки делаются под кронштейны с обечайками. Диаметр верхней трубы соответствует диаметру обечайки кронштейна.

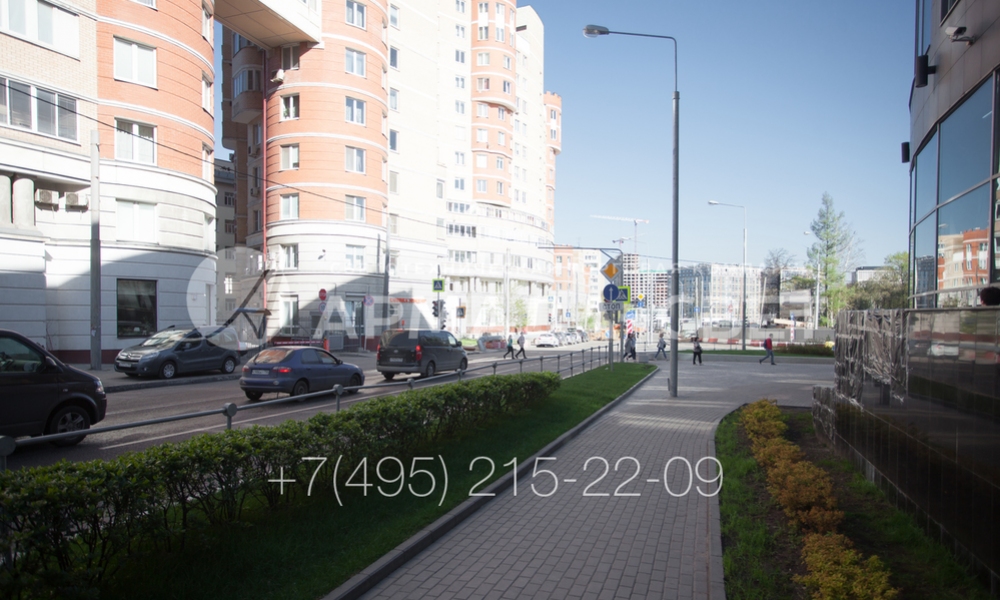

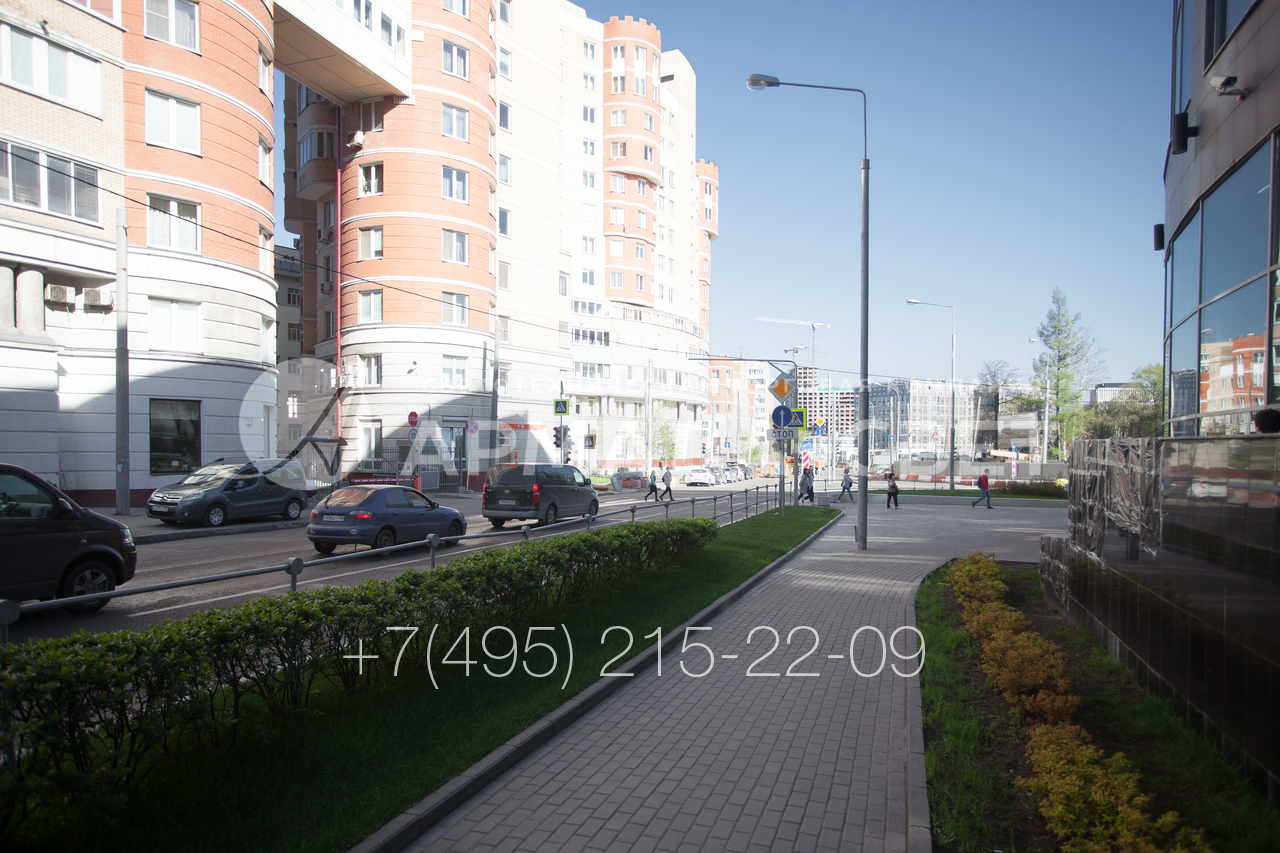

2) Опоры с круглым поперечным сечением красиво смотрятся на улицах города и хорошо вписываются в окружающую инфраструктуру. Чтобы сделать конструкцию еще более красивой и менее тяжелой, для производства ствола применяются несколько труб разного диаметра. Поверхность труб может не окрашиваться, так как защищена от коррозии с помощью цинка.

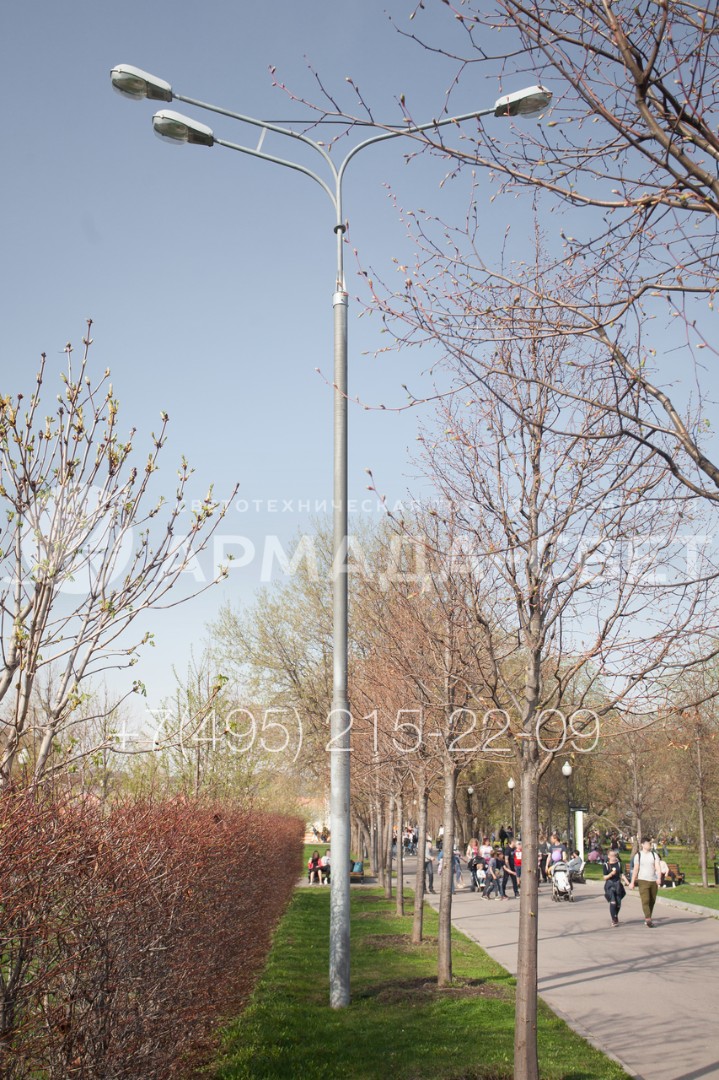

3) Опора из трубного проката стоит дешевле моделей из листовой стали. Ее несущей способности достаточно для установки больших кронштейнов с несколькими светильниками. Поэтому одного ствола на объекте достаточно, чтобы осветить одновременно пешеходную дорожку и автомобильную дорогу. Причем с одной стороны может находиться и 2 светильника.

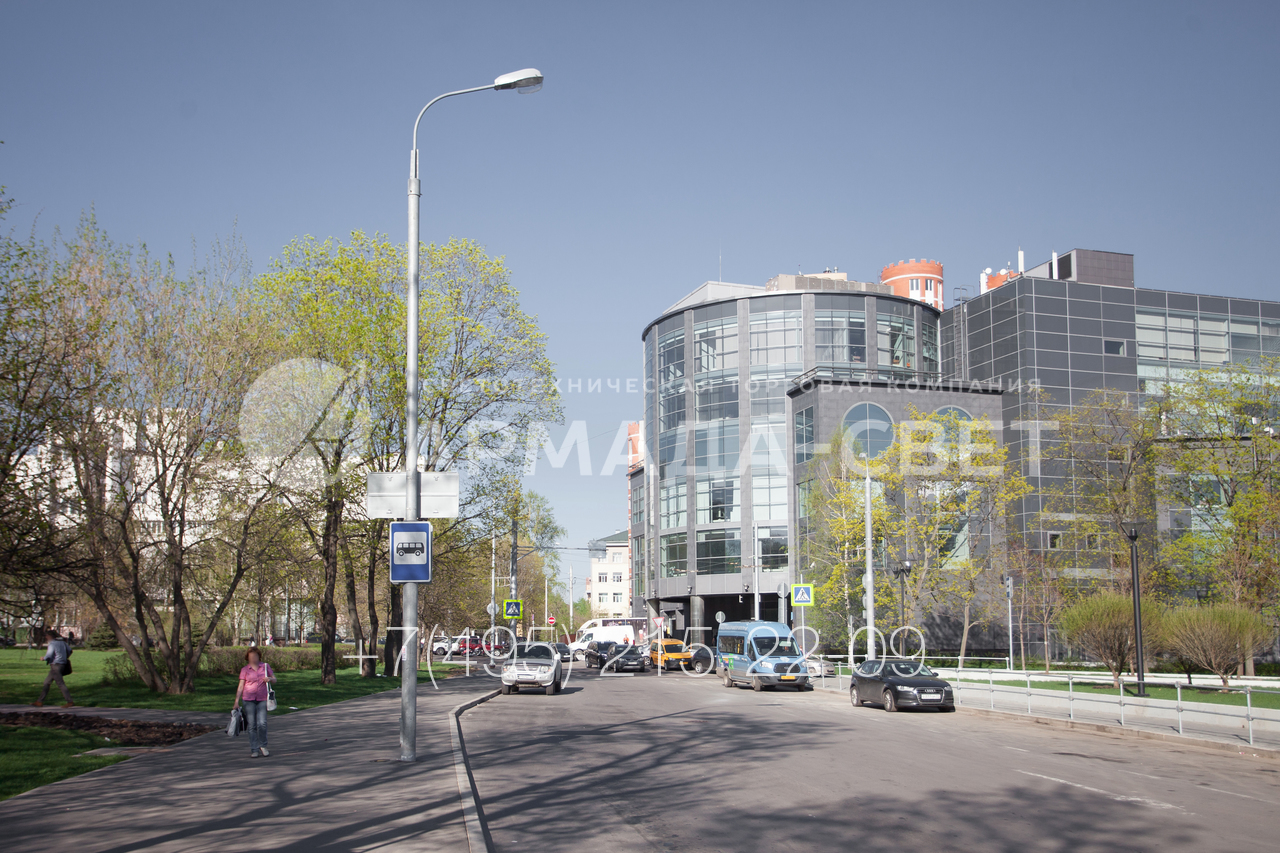

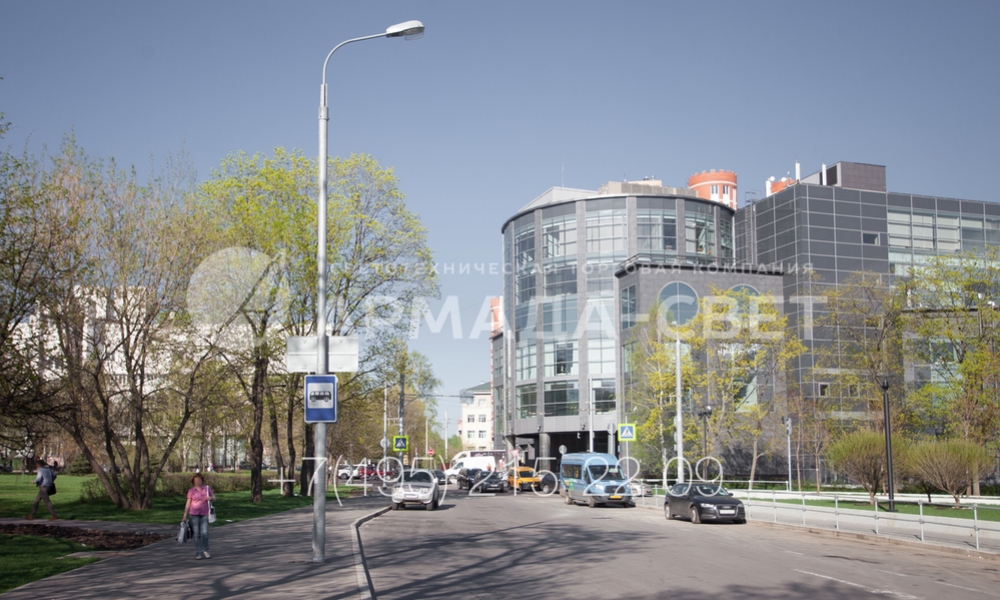

4) Преимущество прямостоечной опоры, изображенной на фотографии, в том, что в нижней части отсутствует квадратный фланец и болты для крепления на закладной детали фундамента. Следовательно, установленная прямо на тротуаре опора практически не мешает движению пешеходов, колясок, велосипедов. Мощение подходит вплотную к стволу.
