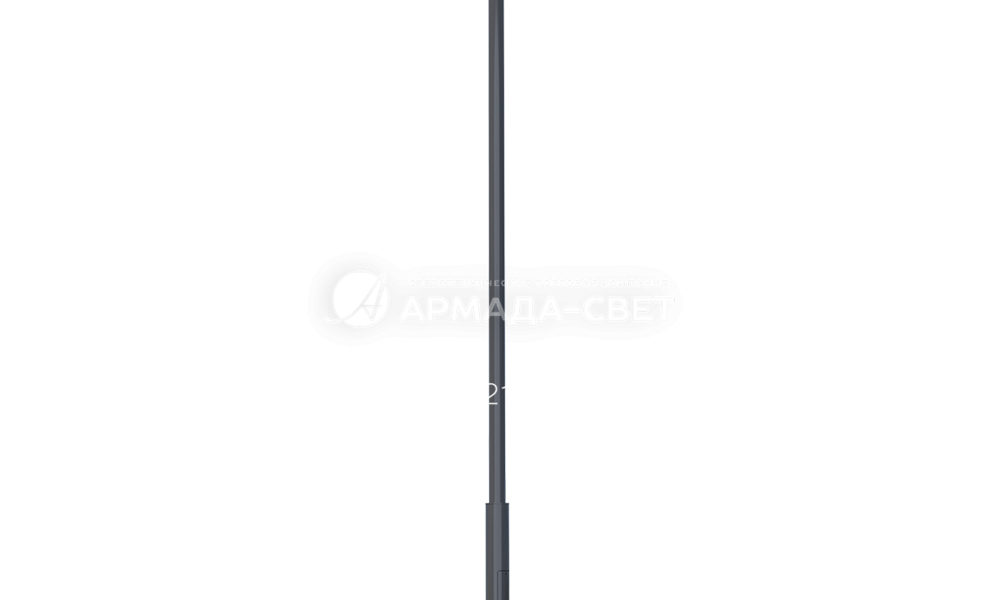

ОП1ф Опоры трубчатые несиловые фланцевые

Версия для печати

Область применения: для установки приборов освещения с подводом питания кабельной линией, выполненной под землей

Назначение опоры: Несиловая
Высота (м): 3,2-4,5
Вес (кг): 29-38
Тип опоры: НФ, ТФ
Верхний диаметр (мм): 76
Форма ствола опоры: Трубчатая
Нижний диаметр (мм): 108
Способ установки: Фланцевая
Материал: Лиcтoвoй пpoкaт
Подвод кабеля: Подземный
Количество светильников на опоре (шт): 1
Количество крепежных отверстий: 4
Межцентровое расстояние отверстий B, мм: 130
Размер фланца (мм): 170
Артикул производителя: ОП1ф

В наличии

Цена: от 8 454 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОП1ф - опоры трубчатые несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.

Назначение

Несиловые трубчатые опоры наружного освещения предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства.

Конструкция опоры

Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки.

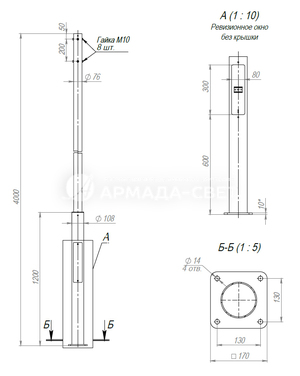

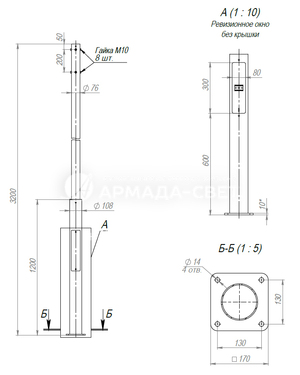

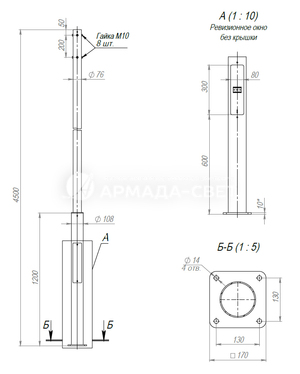

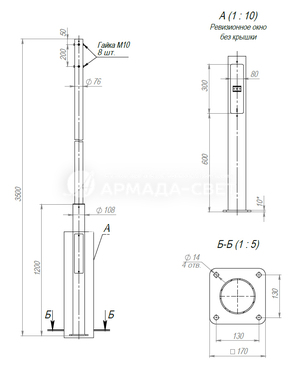

Габаритные размеры

Таблица модификаций опоры ОП1ф

Тип	Цена	Н, м	D1, мм	D2х, мм	А/B, мм	d,мм	n, шт	b, мм	Посадочное место кронштейна*	Масса, кг	Рекомендуемый фундаментный блок	Нагрузки на фундамент
Тип	M, т*м	Н, м	D1, мм	D2х, мм	А/B, мм	d,мм	n, шт	b, мм	Посадочное место кронштейна*	Масса, кг	Рекомендуемый фундаментный блок		N, т	Q, т
ОП1ф-3,2	8 454 ₽	3,2	108	76	170/130	14	4	80	К80	29	ЗДФ-0,108-0,8 (К170-130-4х14)	0,3	0,08	0,11
ОП1ф-3,5	9 328 ₽	3,5	108	76	170/130	14	4	80	К80	32	ЗДФ-0,108-1 (К170-130-4х14)	0,3	0,08	0,11
ОП1ф-4,0	10 203 ₽	4	108	76	170/130	14	4	80	К80	35	ЗДФ-0,108-1 (К170-130-4х14)	0,3	0,08	0,11
ОП1ф-4,5	11 077 ₽	4,5	108	76	170/130	14	4	80	К80	38	ЗДФ-0,108-1 (К170-130-4х14)	0,3	0,09	0,11

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
