ОП1п Опоры трубчатые несиловые прямостоечные

Версия для печати

Область применения: для установки приборов освещения с подводом питания кабельной линией, выполненной под землей

Назначение опоры: Несиловая
Высота (м): 3,2-4,5
Вес (кг): 35-45
Тип опоры: ТП, НП
Верхний диаметр (мм): 76
Форма ствола опоры: Трубчатая
Нижний диаметр (мм): 108
Способ установки: Прямостоечная
Материал: Лиcтoвoй пpoкaт
Подвод кабеля: Подземный
Количество светильников на опоре (шт): 1
Артикул производителя: ОП1п

В наличии

Цена: от 10 203 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОП1п - опоры трубчатые несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.

Назначение

Несиловые трубчатые опоры наружного освещения предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства.

Конструкция опоры

Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки.

Габаритные размеры

Таблица модификаций опоры ОП1п

Тип	Цена	Н, м	D1, мм	D2х, мм	h, м	b, мм	Посадочное место кронштейна	Масса, кг	М, т*м	N, т	Q, т

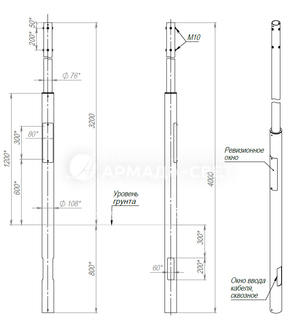

ОП1п-3,2-4,0	10 203 ₽	3,2	108	76	0,8	80	К80	35	0,3	0,08	0,11

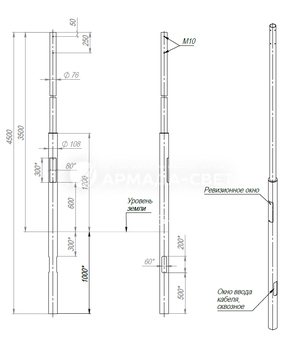

ОП1п-3,5-4,5	11 369 ₽	3,5	108	76	1,0	80	К80	39	0,3	0,08	0,11

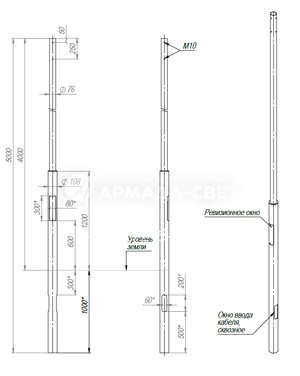

ОП1п-4,0-5,0	12 243 ₽	4	108	76	1,0	80	К80	42	0,3	0,08	0,11

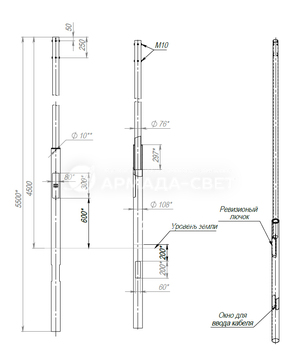

ОП1п-4,5-5,5	13 118 ₽	4,5	108	76	1,0	80	К80	45	0,3	0,09	0,11

H - высота
h - подземная часть
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
