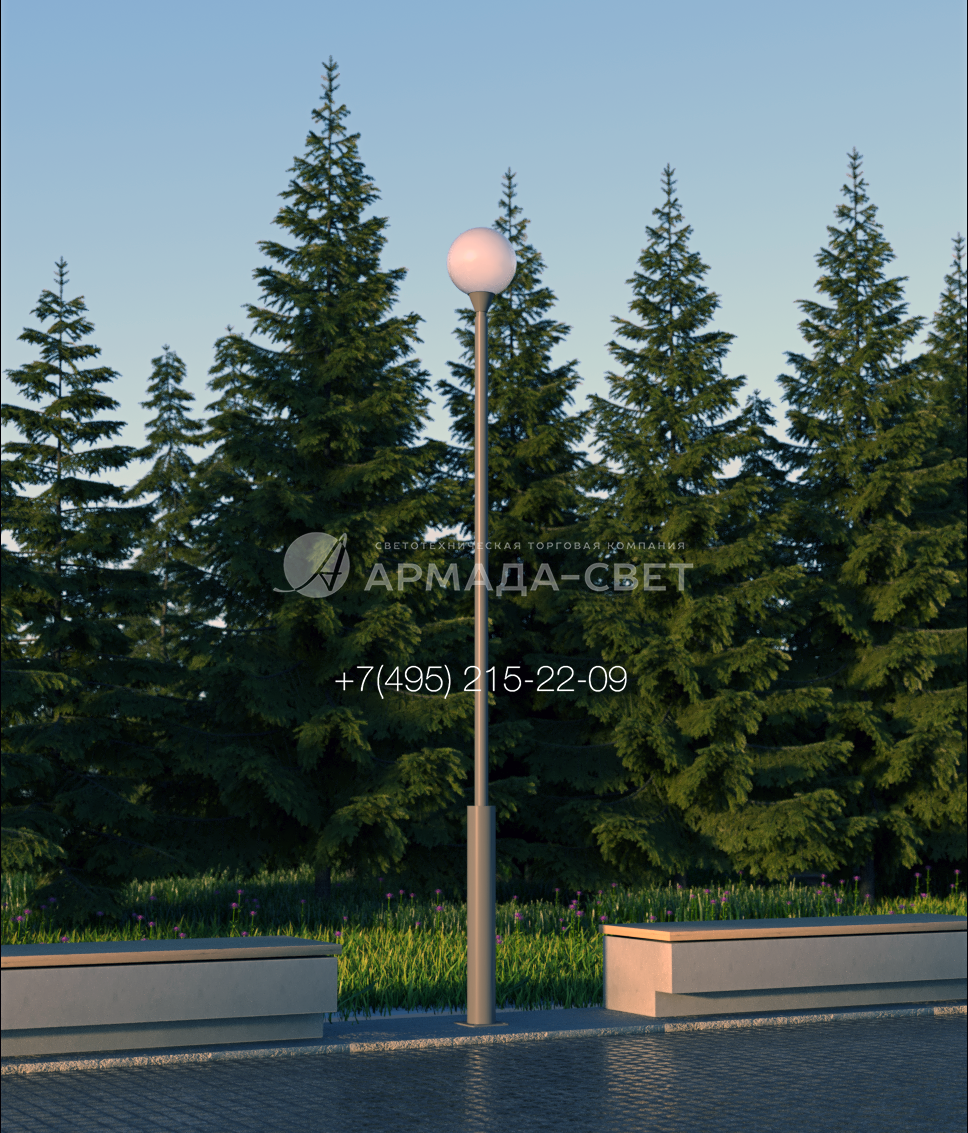

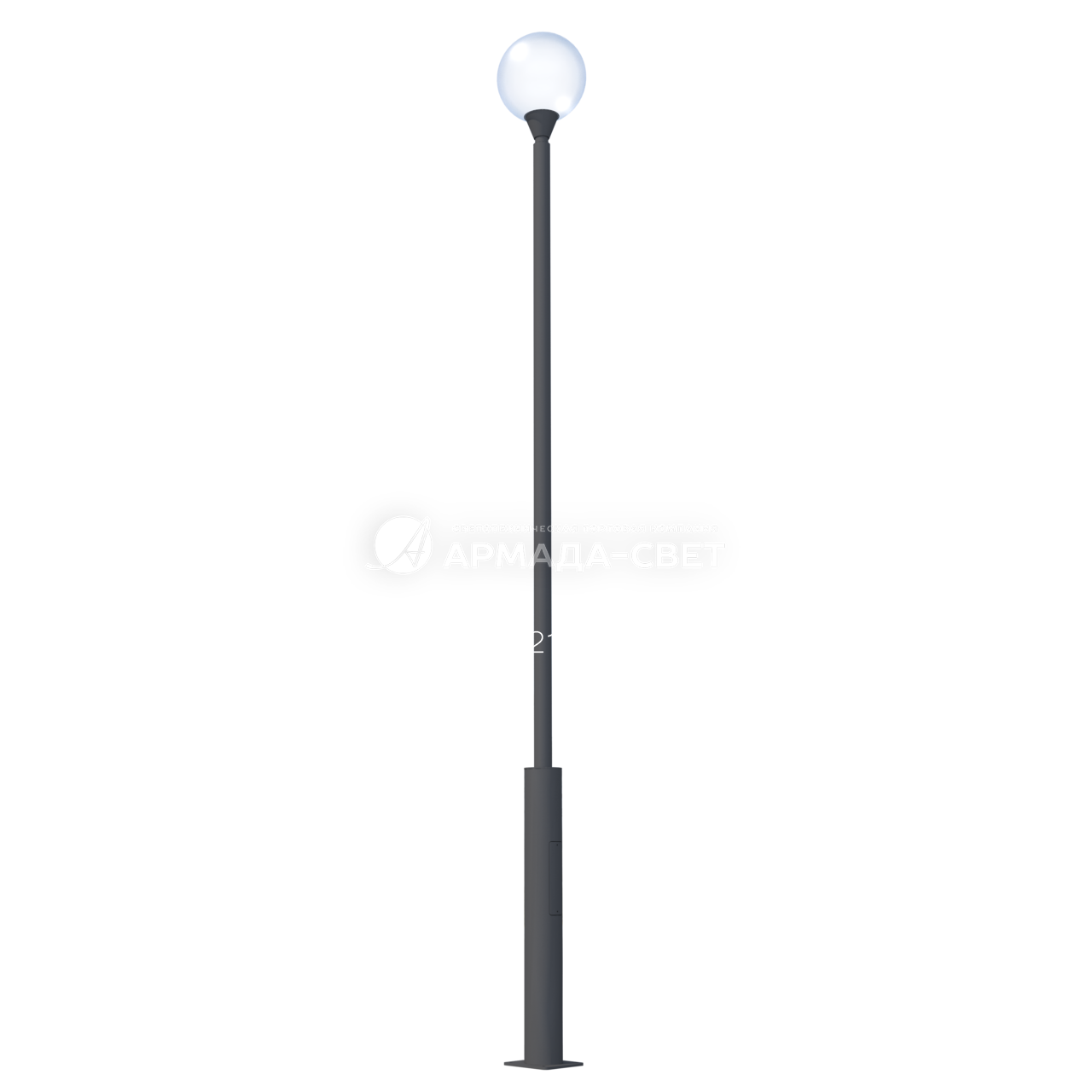

ОП2ф Опоры трубчатые несиловые фланцевые

Версия для печати

Область применения: для установки приборов освещения с подводом питания кабельной линией, выполненной под землей

Артикул производителя: ОП2ф
Верхний диаметр (мм): 76
Вес (кг): 43-52
Высота (м): 3,5-5
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 1
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 180
Назначение опоры: Несиловая
Нижний диаметр (мм): 159
Подвод кабеля: Подземный
Размер фланца (мм): 240
Способ установки: Фланцевая
Тип опоры: НФ, ТФ
Форма ствола опоры: Трубчатая

В наличии

Цена: от 12 535 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОП2ф - опоры трубчатые несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.

Назначение

Несиловые трубчатые опоры наружного освещения предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства.

Конструкция опоры

Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки.

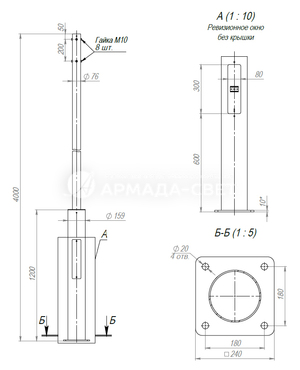

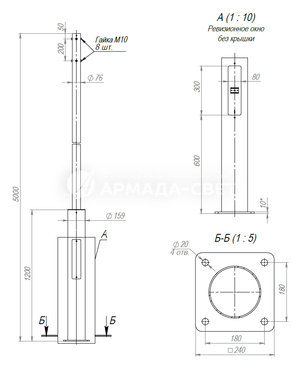

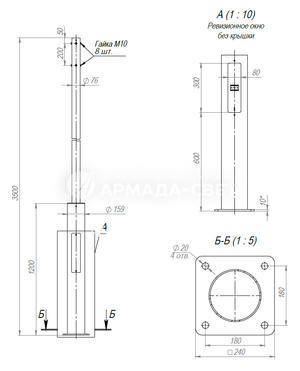

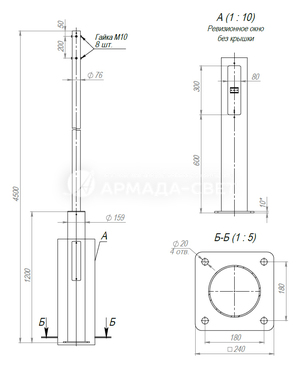

Габаритные размеры

Таблица модификаций опоры ОП2ф

Тип	Цена	Н, м	D1, мм	D2х, мм	А/B, мм	d,мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок	Нагрузки на фундамент
Тип	M, т*м	Н, м	D1, мм	D2х, мм	А/B, мм	d,мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок		N, т	Q, т
ОП2ф-3,5	12 535 ₽	3,5	159	76	240/180	25	4	80	К80	43	ЗДФ-0,159-1,0 (К240-180-4х25)	0,45	0,09	0,15
ОП2ф-4,0	13 409 ₽	4	159	76	240/180	25	4	80	К80	46	ЗДФ-0,159-1,0 (К240-180-4х25)	0,45	0,09	0,15
ОП2ф-4,5	14 284 ₽	4,5	159	76	240/180	25	4	80	К80	49	ЗДФ-0,159-1,0 (К240-180-4х25)	0,45	0,1	0,15
ОП2ф-5,0	15 158 ₽	5	159	76	240/180	25	4	80	К80	52	ЗДФ-0,159-1,5 (К240-180-4х25)	0,45	0,1	0,15

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
