ОП2п-4,0-5,0 Опоры трубчатые несиловые прямостоечные

Версия для печати

Область применения: для установки приборов освещения с подводом питания кабельной линией, выполненной под землей

Артикул производителя: ОП2п-4,0-5,0
Верхний диаметр (мм): 76
Вес (кг): 57
Высота (м): 4
Количество светильников на опоре (шт): 1
Материал: Листовой прокат
Назначение опоры: Несиловая
Нижний диаметр (мм): 159
Подвод кабеля: Подземный
Способ установки: Прямостоечная
Тип опоры: НП, ТП
Форма ствола опоры: Трубчатая

В наличии

Цена: от 16 616 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОП2п - опоры трубчатые несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.

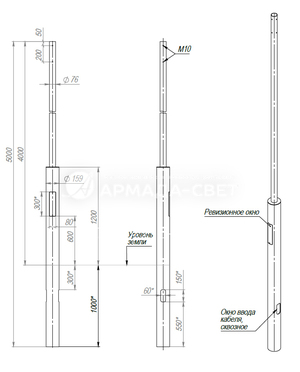

Габаритные размеры

Таблица модификаций опоры ОП2п

Тип	Цена	Н, м	D1, мм	D2х, мм	h, м	b, мм	Посадочное место кронштейна	Масса, кг	Нагрузки на фундамент
Тип	M, т*м	Н, м	D1, мм	D2х, мм	h, м	b, мм	Посадочное место кронштейна	Масса, кг		N, т	Q, т
ОП2п-4,0-5,0-159/76/г-ц	16 616 ₽	4	159	76	1,0	80	К80	57	0,45	0,09	0,15
ОП2п-4,0-5,0-159/76/г-по	16 616 ₽	4	159	76	1,0	80	К80	57	0,45	0,09	0,15
ОП2п-4,0-5,0-159/76/г-ц+по	16 616 ₽	4	159	76	1,0	80	К80	57	0,45	0,09	0,15
ОП2п-4,0-5,0-159/76/т57-ц	16 616 ₽	4	159	76	1,0	80	К80	57	0,45	0,09	0,15
ОП2п-4,0-5,0-159/76/т57-по	16 616 ₽	4	159	76	1,0	80	К80	57	0,45	0,09	0,15
ОП2п-4,0-5,0-159/76/т57-ц+по	16 616 ₽	4	159	76	1,0	80	К80	57	0,45	0,09	0,15

H - высота
h - подземная часть
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
