ОП3п Опоры трубчатые несиловые прямостоечные

Версия для печати

Область применения: для установки приборов освещения с подводом питания кабельной линией, выполненной под землей

Назначение опоры: Несиловая
Высота (м): 5-9
Вес (кг): 104-169
Тип опоры: НП, ТП
Верхний диаметр (мм): 133
Форма ствола опоры: Трубчатая
Нижний диаметр (мм): 159
Способ установки: Прямостоечная
Материал: Лиcтoвoй пpoкaт
Подвод кабеля: Подземный
Количество светильников на опоре (шт): 2
Артикул производителя: ОП3п

В наличии

Цена: от 30 316 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОП3п - опоры трубчатые несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.

Назначение

Несиловые трубчатые опоры наружного освещения предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства.

Конструкция опоры

Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки.

Габаритные размеры

Таблица модификаций опоры ОП3п

Тип	Цена	Н, м	D1, мм	D2х, мм	h, м	b, мм	Масса, кг	Нагрузки на фундамент
Тип	M, т*м	Н, м	D1, мм	D2х, мм	h, м	b, мм	Масса, кг		N, т	Q, т

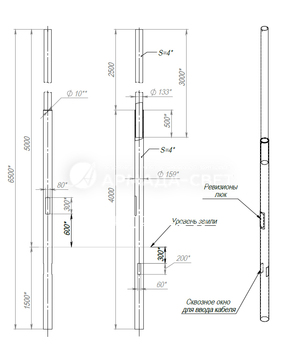

ОП3п-5,0-6,5	30 316 ₽	5	159	133	1,5	80	104	1,3	0,13	0,3

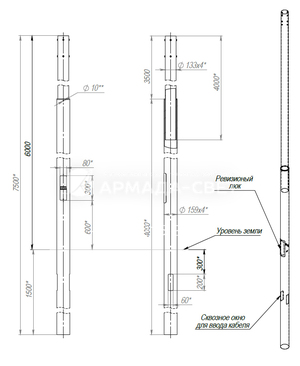

ОП3п-6,0-7,5	34 980 ₽	6	159	133	1,5	80	120	1,3	0,15	0,3

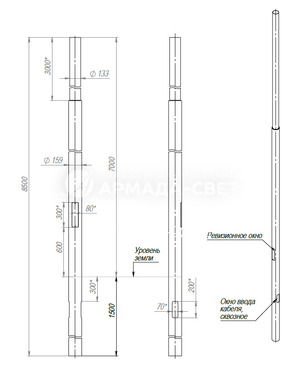

ОП3п-7,0-8,5	39 061 ₽	7	159	133	1,5	80	134	1,3	0,17	0,3

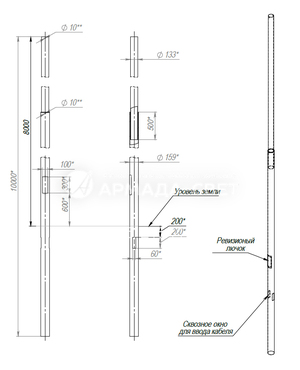

ОП3п-8,0-10,0	45 183 ₽	8	159	133	2,0	80	155	1,3	0,18	0,3

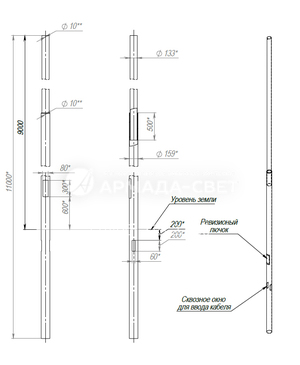

ОП3п-9,0-11,0	49 264 ₽	9	159	133	2,0	80	169	1,3	0,19	0,3

H - высота
h - подземная часть
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
г - гайки
т57 - торшер
ц - цинк
по - порошковое окрашивание
