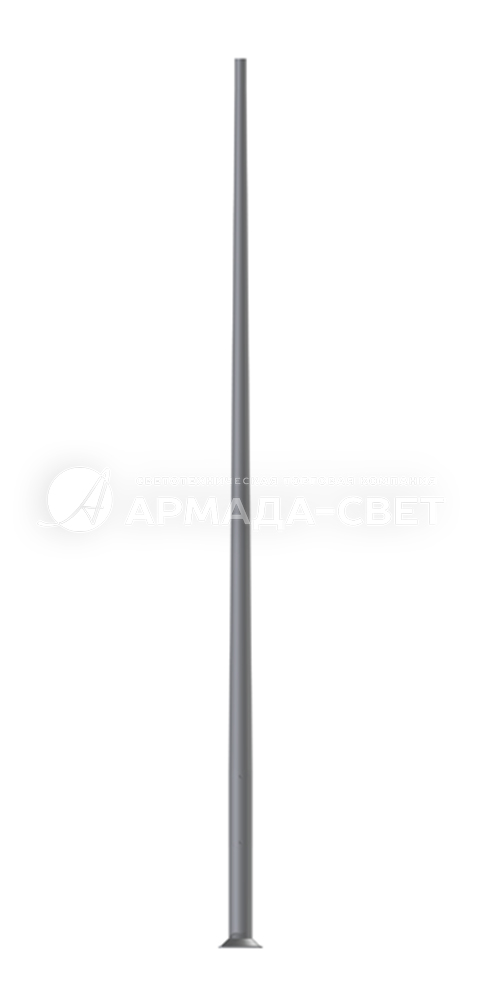

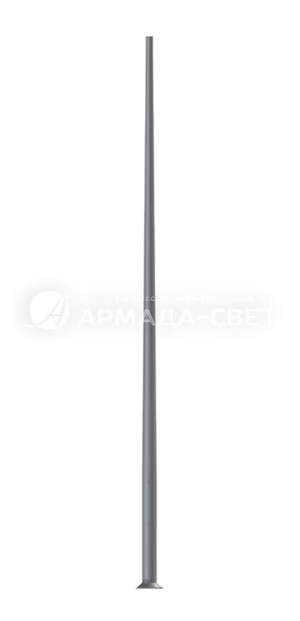

Тип SAL 4E-6E Прямые алюминиевые опоры диаметром 120 мм у основания (грунта)

Версия для печати

Артикул производителя: SAL 4E-6E
Верхний диаметр (мм): 60
Вес (кг): 14,3-21,5
Высота (м): 4-6
Габаритные размеры: см. таблицу
Количество крепежных отверстий: 4
Материал: Металлопрокат
Межцентровое расстояние отверстий B, мм: 200
Назначение опоры: Несиловая
Нижний диаметр (мм): 120
Подвод кабеля: Подземный
Покрытие: Порошковая покраска
Размер фланца (мм): 260
Способ установки: Фланцевая
Тип опоры: НФ, ТФ
Форма ствола опоры: Трубчатая

В наличии

Цена: от 4 168 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента); порошковая окраска по палитре RAL (в любой цвет по желанию клиента)
Диаметр окончания опоры: ø60 мм

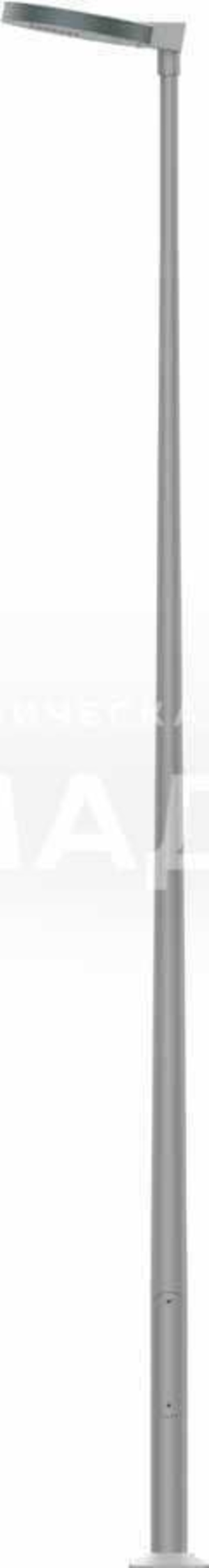

Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал
Сертификат пассивной безопасности 100NE2
Стандартная ниша ROSA

Технические данные

Тип опоры	SAL-4E	SAL-4,5E	SAL-5E	SAL-6E
Высота опоры H (мм)	4000	4500	5000	6000
Код	42217/C...	42218/C...	42219/C...	42223/C...
Вес нетто (кг)	14,3	16,4	17,4	21,5
Ориентировочный единичный объем (м³)*	0,116	0,13	0,145	0,174
Предлагаемые светильники для монтажа непосредственно на опоре	ISKRA LED ALFA, ISKRA LED P ALFA, ELBA LED, ATLANTIS LED, COSMO DELTA LED, VEGA LED ALFA, VEGA LED BETA, MIRA LED, MIZAR LED, ELBA, OPA-1, OP, OZ
Предлагаемые типы оголовников и светильников	WA-4 – светильник OW, OW LED; WA-5/1 – светильник ELBA LED, ATLANTIS LED, OPA-1, OP, OZ; WA-14/1 – светильник: OW LED, OW, DROP LED; WR-4/2/0,5/5 ZP – светильник ISKRA LED
	WA-5/2 – светильник ELBA LED, ATLANTIS LED, OPA-1, OP, OZ; WA-14/2, WA-20/1 – светильник OW LED, OW, DROP LED; WR-8B/1/0,35/... – светильник VEGA LED; WR-10/1/0,85/0 – светильник ISKRA LED			–
	WR-10/2/0,85/0 – ветильник ISKRA LED		–
Тип фундамента / Тип анкерного устройства	B-51 / Z-51
Болтовое соединение	4 x M18
Код фундамента / код анкерного устройства	311151 / 311251
Комплект соединительных элементов	4008
Размер основания (сторона /расстояние болтов / толщина) (мм)	260 / 200 / 8

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

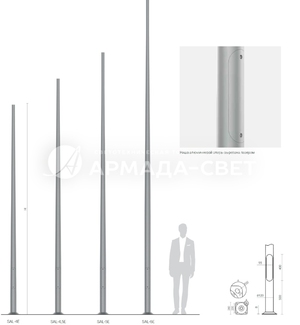

Габаритные размеры

Таблицы выдержанности

SAL-4E код 42217		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4E код 42217		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,87	0,72	0,52	0,46
WA-1	10	0,9	0,74	0,54	0,48
WA-2	10	0,69	0,56	0,39	0,33
WA-4	10	0,57	0,45	0,29	0,25
WA-5/1	10	0,43	0,35	0,24	0,21
WA-5/2	8	0,25	0,18	x	x
WA-8/1	10	0,52	0,42	0,29	0,25
WA-8/2	8	0,26	0,19	x	x
WA-11/1	10	0,48	0,38	0,25	0,21
WA-11/2	8	0,31	0,22	x	x
WA-14/1	10	0,51	0,41	0,28	0,24
WA-14/2	8	0,31	0,23	0,13	x
WA-15/1 P	10	0,53	0,43	0,29	0,25
WR-1/1	15	0,48	0,40	0,29	0,26
WR-4/1	15	0,43	0,36	0,26	0,23
WN-1	15	0,65 (Cx=1)	0,55 (Cx=1)	0,41 (Cx=1)	0,36 (Cx=1)
WN-2	8	0,32 (Cx=1)	0,27 (Cx=1)	0,2 (Cx=1)	0,18 (Cx=1)

SAL-4E код 42217	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4E код 42217	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,73	0,62	0,47	0,42

SAL-4,5E код 42218		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4,5E код 42218		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,76	0,62	0,44	0,38
WA-1	10	0,78	0,64	0,45	0,40
WA-2	10	0,59	0,47	0,31	0,27
WA-4	10	0,49	0,38	0,23	0,19
WA-5/1	10	0,37	0,29	0,2	0,17
WA-5/2	8	0,18	0,13	x	x
WA-8/1	10	0,45	0,36	0,24	0,21
WA-8/2	8	0,19	0,13	x	x
WA-11/1	10	0,41	0,32	0,21	0,17
WA-11/2	8	0,22	0,15	x	x
WA-14/1	10	0,44	0,35	0,24	0,20
WA-14/2	8	0,22	0,16	x	x
WA-15/1 P	10	0,46	0,37	0,25	0,21
WR-1/1	15	0,44	0,36	0,26	0,23
WR-4/1	15	0,38	0,32	0,23	0,20
WN-1	15	0,51 (Cx=1)	0,45 (Cx=1)	0,33 (Cx=1)	0,29 (Cx=1)
WN-2	8	0,27 (Cx=1)	0,22 (Cx=1)	0,16 (Cx=1)	0,14 (Cx=1)

SAL-4,5E код 42218	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4,5E код 42218	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,61	0,51	0,38	0,34

SAL-5E код 42219		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-5E код 42219		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,58	0,46	0,3	0,26
WA-1	10	0,6	0,48	0,32	0,27
WA-2	10	0,44	0,34	0,2	0,16
WA-4	10	0,34	0,25	x	x
WA-5/1	10	0,3	0,23	0,14	x
WA-8/1	10	0,35	0,27	0,16	0,13
WA-11/1	10	0,3	0,23	0,13	x
WA-14/1	10	0,34	0,26	0,16	0,13
WA-14/2	8	0,14	x	x	x
WA-15/1 P	10	0,35	0,27	0,17	0,13
WR-1/1	15	0,35	0,28	0,2	0,17
WR-4/1	15	0,31	0,25	0,17	0,15
WN-1	15	0,42 (Cx=1)	0,34 (Cx=1)	0,24 (Cx=1)	0,21 (Cx=1)
WN-2	8	0,21 (Cx=1)	0,17 (Cx=1)	0,12 (Cx=1)	0,1 (Cx=1)

SAL-5E код 42219	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-5E код 42219	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,48	0,40	0,29	0,25

SAL-6E код 42223		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-6E код 42223		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,26	0,18	x	x
WA-1	10	0,28	0,20	x	x
WA-2	10	0,17	x	x	x
WA-8/1	10	0,17	x	x	x
WA-14/1	10	0,18	x	x	x
WN-1	15	0,22(Cx=1)	0,16(Cx=1)	x	x

SAL-6E код 42223	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-6E код 42223	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,26	0,20	0,13	0,1
