Тип SAL 9 WŁ1/1,5/3,2/5...SAL 12 WŁ1/1,5/5,2/5 Алюминиевые двухэлементные опоры с дугообразными оголовниками

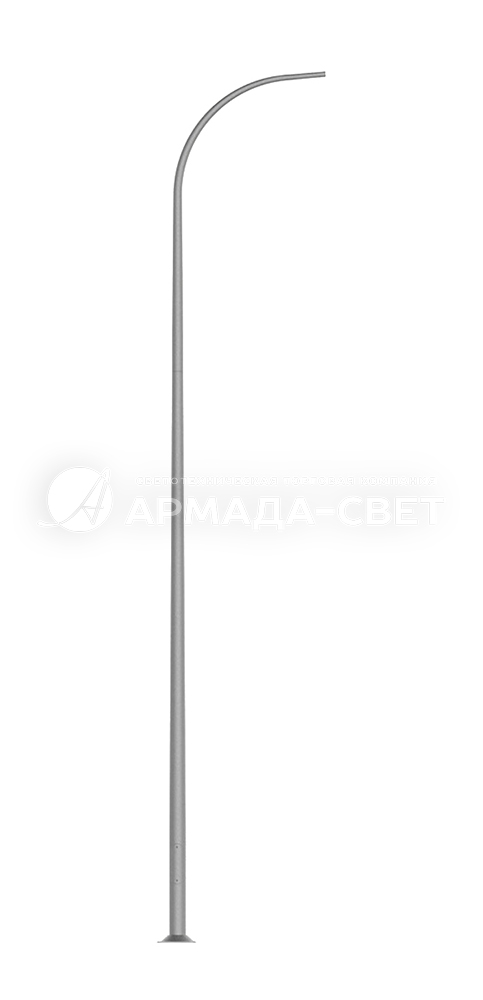

main00

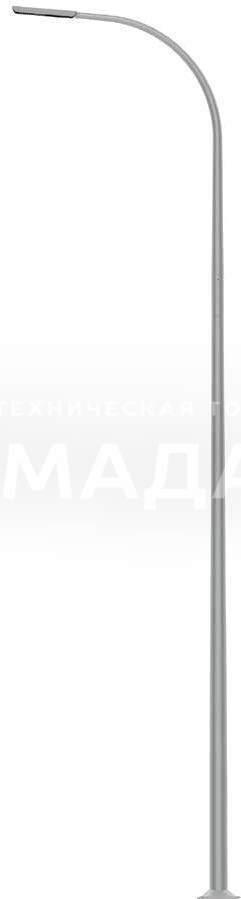

main02
Версия для печати
  • Артикул производителя: SAL 9 WŁ1/1,5/3,2/5...SAL 12 WŁ1/1,5/5,2/5
  • Верхний диаметр (мм): 60
  • Вес (кг): 50,8-64,3
  • Высота (м): 9-12
  • Габаритные размеры: см. таблицу
  • Количество крепежных отверстий: 4
  • Количество светильников на опоре (шт): 1
  • Материал: Металлопрокат
  • Межцентровое расстояние отверстий B, мм: 300
  • Назначение опоры: Несиловая
  • Нижний диаметр (мм): 176
  • Подвод кабеля: Подземный
  • Покрытие: Порошковая покраска
  • Размер фланца (мм): 400
  • Способ установки: Фланцевая
  • Тип опоры: НФ, ТФ
  • Форма ствола опоры: Трубчатая
В наличии

Цена: от 14 808 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опорыSAL 9 WŁ1/1,5/3,2/5SAL 9 WŁ1/2,0/3,2/5SAL 9 WŁ1/2,5/3,2/5SAL 10 WŁ1/1,5/3,7/5SAL 10 WŁ1/2,0/3,7/5
Высота опоры H (мм) 9000 9000 9000 10000 10000
Длина оголовника (мм)  1500 2000 2500 1500 2000
Код 42419/C... 42422/C... 42425/C... 42437/C... 42440/C...
Вес нетто (кг) 50,8 52,8 53,9 56 57
Ориентировочный единичный объем (м?)* 0,67 0,73 0,8 0,74 0,82
Предлагаемые светильники для монтажа непосредственно на опоре CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Тип фундамента / Тип анкерного устройства B-71 / Z-71 B-70 / Z-70 B-70 / Z-70 B-71 / Z-71 B-70 / Z-70
Болтовое соединение 4 x M24 4 x M24 4 x M24 4 x M24 4 x M24
Код фундамента / код анкерного устройства 311171 / 311271 311170 / 311270 311170 / 311270 311171 / 311271 311170 / 311270
Комплект соединительных элементов 4012
Размер основания (сторона /расстояние болтов / толщина) (мм) 400 / 300 / 12
Тип опорыSAL 10 WŁ1/2,5/3,7/5SAL 11 WŁ1/1,5/4,7/5SAL 11 WŁ1/2,0/4,7/5SAL 12 WŁ1/1,5/5,2/5
Высота опоры H (мм) 10000 11000 11000 12000
Длина оголовника (мм) 2500 1500 2000 1500
Код 42443/C... 42451/C... 42453,/C... 42455/C...
Вес нетто (кг) 59,1 59,1 61,2 64,3
Ориентировочный единичный объем (м?)* 0,89 0,82 0,92 0,89
Предлагаемые светильники для монтажа непосредственно на опоре CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Тип фундамента / Тип анкерного устройства B-70 / Z-70 B-71 / Z-71 B-70 / Z-70 B-71 / Z-71
Болтовое соединение 4 x M24 4 x M24 4 x M24 4 x M24
Код фундамента / код анкерного устройства 311170 / 311270 311171 / 311271 311170 / 311270 311171 / 311271
Комплект соединительных элементов 4012
Размер основания (сторона /расстояние болтов / толщина) (мм) 400 / 300 / 12

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

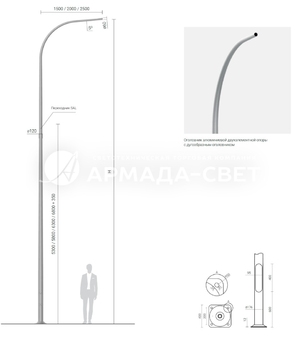

Габаритные размеры

Таблицы выдержанности

SAL-9 WŁ 1/1,5/3,2/5
код 42419		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=0,7
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Допустимый вес отдельного светильника (кг) I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.
15 0,78 0,64 0,46 0,41
SAL-9 WŁ 1/2,0/3,2/5
код 42422		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=0,7
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Допустимый вес отдельного светильника (кг) I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.
15 0,65 0,52 0,36 0,31
SAL-9 WŁ 1/2,5/3,2/5
код 42425		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=0,7
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Допустимый вес отдельного светильника (кг) I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.
15 0,56 0,45 0,3 0,25
SAL-10 WŁ 1/1,5/3,7/5
код 42437		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=0,7
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Допустимый вес отдельного светильника (кг) I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.
15 0,56 0,44 0,29 0,25
SAL-10 WŁ 1/2,0/3,7/5
код 42440		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=0,7
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Допустимый вес отдельного светильника (кг) I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.
15 0,48 0,37 0,23 0,19
SAL-10 WŁ 1/2,5/3,7/5
код 42443		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=0,7
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Допустимый вес отдельного светильника (кг) I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.
15 0,38 0,29 0,16 0,12
SAL-11 WŁ 1/1,5/4,7/5
код 42451		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=0,7
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Допустимый вес отдельного светильника (кг) I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.
15 0,38 0,28 0,15 0,12
SAL-11 WŁ 1/2,0/4,7/5
код 42453		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=0,7
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Допустимый вес отдельного светильника (кг) I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.
15 0,29 0,2 x x
SAL-12 WŁ 1/1,5/5,2/5
код 42455		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=0,7
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Допустимый вес отдельного светильника (кг) I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.
15 0,14 x x x
