Тип SAL 9 WŁ2/1,5/3,2/5...SAL 11 WŁ2/1,5/4,7/5 Алюминиевые двухэлементные опоры с дугообразными оголовниками 1

Запросить цену и срок

Москва +7 (495) 215-22-09

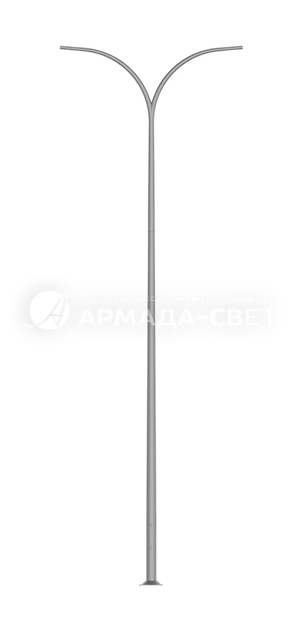

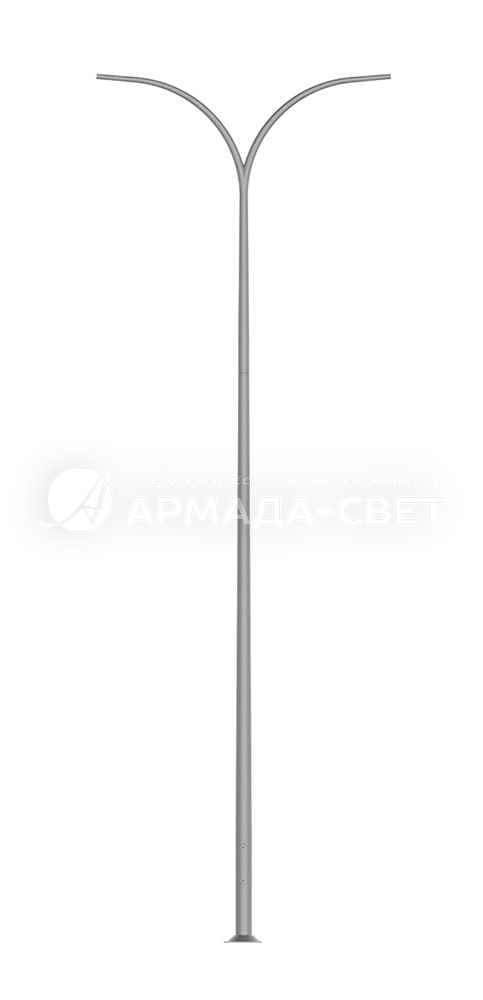

Тип SAL 9 WŁ2/1,5/3,2/5...SAL 11 WŁ2/1,5/4,7/5 Алюминиевые двухэлементные опоры с дугообразными оголовниками

Версия для печати

Артикул производителя: SAL 9 WŁ2/1,5/3,2/5...SAL 11 WŁ2/1,5/4,7/5
Верхний диаметр (мм): 60
Вес (кг): 56,4-64,2
Высота (м): 9-11
Габаритные размеры: см. таблицу
Количество крепежных отверстий: 4
Количество светильников на опоре (шт): 2
Материал: Металлопрокат
Межцентровое расстояние отверстий B, мм: 300
Назначение опоры: Несиловая
Нижний диаметр (мм): 176
Подвод кабеля: Подземный
Покрытие: Порошковая покраска
Размер фланца (мм): 400
Способ установки: Фланцевая
Тип опоры: НФ, ТФ
Форма ствола опоры: Трубчатая

В наличии

Цена: от 16 441 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опоры	SAL 9 WŁ2/1,5/3,2/5	SAL 9 WŁ2/2,0/3,2/5	SAL 9 WŁ/2/2,5/3,2/5	SAL 10 WŁ2/1,5/3,7/5
Высота опоры H (мм)	9000	9000	9000	10000
Длина оголовника	1500	2000	2500	1500
Код	42420/C...	42423/C...	42426/C...	42438/C...
Вес нетто (кг)	56,4	60,1	62,2	61,6
Ориентировочный единичный объем (м?)*	0,73	0,81	0,89	0,8
Предлагаемые светильники для монтажа непосредственно на опоре	CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Тип фундамента / Тип анкерного устройства	B-71 / Z-71	B-70 / Z-70	B-70 / Z-70	B-71 / Z-71
Болтовое соединение	4 x M24	4 x M24	4 x M24	4 x M24
Код фундамента / код анкерного устройства	311171 / 311271	311170 / 311270	311170 / 311270	311171 / 311271
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 12

Тип опоры	SAL 10 WŁ2/2,0/3,7/5	SAL 10 WŁ2/2,5/3,7/5	SAL 11 WŁ2/1,5/4,7/5
Высота опоры H (мм)	10000	10000	11000
Длина оголовника	2000	2500	1500
Код	42441/C...	42444/C...	42452/C...
Вес нетто (кг)	63,7	67,4	64,2
Ориентировочный единичный объем (м?)*	0,89	0,99	0,88
Предлагаемые светильники для монтажа непосредственно на опоре	CUDDLE LED, URSA LED, ANDROMEDA LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Тип фундамента / Тип анкерного устройства	B-70 / Z-70	B-70 / Z-70	B-71 / Z-71
Болтовое соединение	4 x M24	4 x M24	4 x M24
Код фундамента / код анкерного устройства	311170 / 311270	311170 / 311270	311171 / 311271
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 12

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

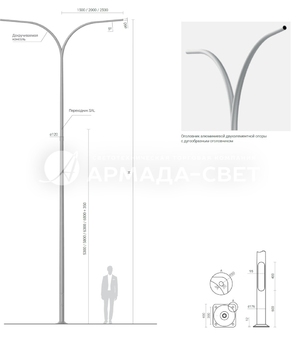

Габаритные размеры

Таблицы выдержанности

SAL-9 WŁ 2/1,5/3,2/5 код 42420	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-9 WŁ 2/1,5/3,2/5 код 42420	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,44	0,35	0,22	0,18

SAL-9 WŁ 2/2,0/3,2/5 код 42423	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-9 WŁ 2/2,0/3,2/5 код 42423	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,37	0,28	0,16	0,12

SAL-9 WŁ 2/2,5/3,2/5 код 42426	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-9 WŁ 2/2,5/3,2/5 код 42426	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,34	0,24	0,12	x

SAL-10 WŁ 2/1,5/3,7/5 код 42438	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-10 WŁ 2/1,5/3,7/5 код 42438	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,27	0,19	x	x

SAL-10 WŁ 2/2,0/3,7/5 код 42441	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-10 WŁ 2/2,0/3,7/5 код 42441	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,23	0,15	x	x

SAL-10 WŁ 2/2,5/3,7/5 код 42444	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-10 WŁ 2/2,5/3,7/5 код 42444	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,16	x	x	x

SAL-11 WŁ 2/1,5/4,7/5 код 42452	Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-11 WŁ 2/1,5/4,7/5 код 42452	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
15	0,13	x	x	x
