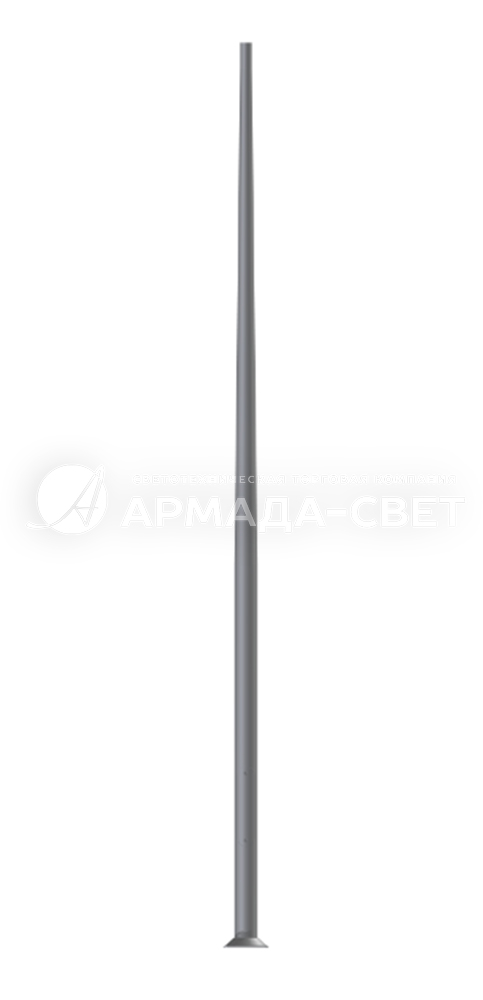

Тип SAL 9,3-11,8 / SAL 9,3 wzm-11,8 wzm Двухэлементные укреплённые опоры диаметром 176 мм у основания (грунта) 1
Запросить цену и срок
Москва     +7 (495) 215-22-09

Тип SAL 9,3-11,8 / SAL 9,3 wzm-11,8 wzm Двухэлементные укреплённые опоры диаметром 176 мм у основания (грунта)

main0
Версия для печати
  • Артикул производителя: SAL 9,3-11,8 / SAL 9,3 wzm-11,8 wzm
  • Верхний диаметр (мм): 60
  • Вес (кг): 47,6-67,8
  • Высота (м): 9,3-11,8
  • Габаритные размеры: см. таблицу
  • Количество крепежных отверстий: 4
  • Материал: Металлопрокат
  • Межцентровое расстояние отверстий B, мм: 300
  • Назначение опоры: Несиловая
  • Нижний диаметр (мм): 176
  • Подвод кабеля: Подземный
  • Покрытие: Порошковая покраска
  • Размер фланца (мм): 400
  • Способ установки: Фланцевая
  • Тип опоры: НФ, ТФ
  • Форма ствола опоры: Трубчатая
В наличии

Цена: от 13 875 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опорыВнешний видSAL-9,3SAL-9,8SAL-10,3SAL-10,8SAL-11,3SAL-11,8
Высота опоры H (мм)
9300 9800 10300 10800 11300 11800
Код 42456/C... 42457/C... 42458/C... 42459/C... 42460/C... 42461/C...
Вес нетто (кг) 47,6 50,8 53,9 56,0 57,0 60,2
Ориентировочный единичный объем (м?)* 0,437 0,473 0,509 0,513 0,516 0,55
Предлагаемые светильники для монтажа непосредственно на опоре URSA LED ALFA, MAGNOLIA LED, LUNOIDA LED, COSMO LED ALFA, LUNOIDA, MAGNOLIA
Предлагаемые типы оголовников и светильников WR-4/1/1,0/5 ZP, WR-8B/1/0,35/0 – светильник: CUDDLE LED, LUNOIDA LED, MAGNOLIA LED, URSA LED, COSMO LED ALFA, MAGNOLIA, LUNOIDA; WN-1 – светильник ARTEMIS LED
Тип фундамента / Тип анкерного устройства B-70, B-71 / Z-70, Z-71
Болтовое соединение 4 x M24
Код фундамента / код анкерного устройства 311170, 311171 / 311270, 311271
Комплект соединительных элементов 4012
Размер основания (сторона /расстояние болтов / толщина) (мм) 400 / 300 / 12
Тип опорыВнешний видSAL-9,3 wzmSAL-9,8 wzmSAL-10,3 wzmSAL-10,8 wzmSAL-11,3 wzmSAL-11,8 wzm
Высота опоры H (мм)
9300 9800 10300 10800 11300 11800
Код 42476/C... 42477/C... 42478/C... 42479/C... 42470/C... 42471/C...
Вес нетто (кг) 53,3 57,2 61,1 63,2 64,2 67,8
Ориентировочный единичный объем (м?)* 0,437 0,473 0,509 0,513 0,516 0,55
Предлагаемые светильники для монтажа непосредственно на опоре URSA LED ALFA, MAGNOLIA LED, LUNOIDA LED, COSMO LED ALFA, LUNOIDA, MAGNOLIA
Предлагаемые типы оголовников и светильников WR-2/1/0,95/5, WR-2/2/0,95/5, WR-4/1/1,0/5 ZP, WR-4/2/1,0/5 ZP, WR-8B/1/0,35/5, WR-15/2/1,0/5 – светильник CUDDLE LED, LUNOIDA LED, MAGNOLIA LED, URSA LED, COSMO LED ALFA, MAGNOLIA, LUNOIDA
Тип фундамента / Тип анкерного устройства B-70 / Z-70
Болтовое соединение 4 x M24
Код фундамента / код анкерного устройства 311170 / 311270
Комплект соединительных элементов 4012
Размер основания (сторона /расстояние болтов / толщина) (мм) 400 / 300 / 12

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

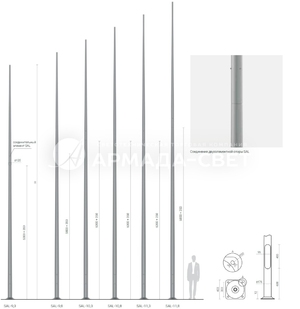

Габаритные размеры

Таблицы выдержанности

SAL-9,3
код 42456		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=1
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Тип оголовника Допустимый вес единичного светильника I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.



-



30



0,53



0,43



0,32



0,26



WR-2/1/0,95/5



15



0,32



0,25



0,17



0,13



WR-2/2/0,95/5



12



0,16



0,11



0,06



0,03



WR-2/3/0,95/5



10



0,12



0,08



0,04



x



WR-4/1/0,6/15



15



0,39



0,31



0,22



0,17



WR-4/2/0,6/15



12



0,20



0,15



0,10



0,07



WR-4/1/0,5/5



15



0,41



0,33



0,24



0,19



WR-4/2/0,5/5



12



0,21



0,16



0,11



0,08



WR-4/1/1,0/5



15



0,34



0,26



0,18



0,14



WR-4/2/1,0/5



12



0,17



0,12



0,07



0,04



WR-4/1/0,6/15 ZP



15



0,39



0,31



0,22



0,17



WR-4/2/0,6/15 ZP



12



0,20



0,15



0,10



0,07



WR-4/1/0,5/5 ZP



15



0,41



0,33



0,24



0,19



WR-4/2/0,5/5 ZP



12



0,21



0,16



0,11



0,08

WR-4/1/1,0/5 ZP

15

0,34

0,26

0,18

0,14



WR-4/2/1,0/5 ZP



12



0,17



0,12



0,07



0,04



WR-8B/1/0,35/0



15



0,38



0,30



0,21



0,16



WR-8B/1/0,35/5



15



0,38



0,30



0,22



0,16



WR-8B/1/0,35/10



15



0,38



0,30



0,22



0,17



WR-13/1/0,8/15



15



0,29



0,21



0,13



0,08



WR-13/2/0,8/15



12



0,11



0,06



x



x



WR-13/1/0,8/5



15



0,29



0,21



0,13



0,08



WR-13/2/0,8/5



12



0,11



0,06



x



x



WR-13/1/0,8/15 ZP



15



0,29



0,21



0,13



0,08



WR-13/2/0,8/15 ZP



12



0,11



0,06



x



x



WR-13/1/0,8/5 ZP



15



0,29



0,21



0,13



0,08



WR-13/2/0,8/5 ZP



12



0,11



0,06



x



x



WR-15/1/1,0/5



15



0,29



0,21



0,13



0,09



WR-15/2/1,0/5



12



0,14



0,09



0,04



x



WR-21/1/1,5/0



15



0,19



0,13



0,06



0,03



WR-21/2/1,5/0



12



0,08



0,03



x



x



WR-61/1/2,0/5



15



0,18



0,12



0,06



x



WR-T1/1,5/5



15



0,22



0,15



0,09



0,05



WR-T2/1,5/5



12



0,07



0,03



x



x



WN-1



15



0,53



0,42



0,31



0,25



WN-2



12



0,24



0,19



0,14



0,11



WN-3



10



0,18



0,14



0,10



0,08



WN-21



12



0,20



0,15



0,10



0,07



WN-21 REG



12



0,16



0,12



0,07



0,04
SAL-9,8
код 42457		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=1
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Тип оголовника Допустимый вес единичного светильника I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.



-



30



0,49



0,39



0,29



0,24



WR-2/1/0,95/5



15



0,30



0,23



0,16



0,11



WR-2/2/0,95/5



12



0,14



0,10



0,05



x



WR-2/3/0,95/5



10



0,10



0,07



0,03



x



WR-4/1/0,6/15



15



0,36



0,29



0,20



0,16



WR-4/2/0,6/15



12



0,18



0,14



0,09



0,06



WR-4/1/0,5/5



15



0,39



0,30



0,22



0,17



WR-4/2/0,5/5



12



0,20



0,15



0,10



0,07



WR-4/1/1,0/5



15



0,31



0,24



0,17



0,12



WR-4/2/1,0/5



12



0,16



0,11



0,06



0,03



WR-4/1/0,6/15 ZP



15



0,36



0,29



0,20



0,16



WR-4/2/0,6/15 ZP



12



0,18



0,14



0,09



0,06



WR-4/1/0,5/5 ZP



15



0,39



0,30



0,22



0,17



WR-4/2/0,5/5 ZP



12



0,20



0,15



0,10



0,07

WR-4/1/1,0/5 ZP

15

0,31

0,24

0,17

0,12



WR-4/2/1,0/5 ZP



12



0,16



0,11



0,06



0,03



WR-8B/1/0,35/0



15



0,36



0,28



0,20



0,15



WR-8B/1/0,35/5



15



0,36



0,28



0,20



0,15



WR-8B/1/0,35/10



15



0,36



0,28



0,20



0,15



WR-13/1/0,8/15



15



0,26



0,19



0,11



0,06



WR-13/2/0,8/15



12



0,09



0,05



x



x



WR-13/1/0,8/5



15



0,26



0,19



0,11



0,06



WR-13/2/0,8/5



12



0,09



0,05



x



x



WR-13/1/0,8/15 ZP



15



0,26



0,19



0,11



0,06



WR-13/2/0,8/15 ZP



12



0,09



0,05



x



x



WR-13/1/0,8/5 ZP



15



0,26



0,19



0,11



0,06



WR-13/2/0,8/5 ZP



12



0,09



0,05



x



x



WR-15/1/1,0/5



15



0,26



0,19



0,12



0,08



WR-15/2/1,0/5



12



0,12



0,07



0,03



x



WR-21/1/1,5/0



15



0,18



0,11



0,05



x



WR-61/1/2,0/5



15



0,16



0,10



0,05



x



WR-T1/1,5/5



15



0,20



0,14



0,07



0,03



WN-1



15



0,49



0,39



0,28



0,22



WN-2



12



0,22



0,18



0,13



0,10



WN-3



10



0,17



0,13



0,09



0,07



WN-21



12



0,18



0,14



0,09



0,06



WN-21 REG



12



0,15



0,10



0,05



x
SAL-10,3
код 42458		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=1
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Тип оголовника Допустимый вес единичного светильника I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.



-



30



0,40



0,31



0,23



0,18



WR-2/1/0,95/5



15



0,24



0,17



0,11



0,07



WR-2/2/0,95/5



12



0,10



0,06



x



x



WR-2/3/0,95/5



10



0,07



0,04



x



x



WR-4/1/0,6/15



15



0,29



0,22



0,15



0,11



WR-4/2/0,6/15



12



0,14



0,10



0,06



0,03



WR-4/1/0,5/5



15



0,31



0,24



0,16



0,12



WR-4/2/0,5/5



12



0,15



0,11



0,07



0,04



WR-4/1/1,0/5



15



0,25



0,18



0,12



0,08



WR-4/2/1,0/5



12



0,11



0,07



0,03



x



WR-4/1/0,6/15 ZP



15



0,29



0,22



0,15



0,11



WR-4/2/0,6/15 ZP



12



0,14



0,10



0,06



0,03



WR-4/1/0,5/5 ZP



15



0,31



0,24



0,16



0,12



WR-4/2/0,5/5 ZP



12



0,15



0,11



0,07



0,04

WR-4/1/1,0/5 ZP

15

0,25

0,18

0,12

0,08



WR-4/2/1,0/5 ZP



12



0,11



0,07



0,03



x



WR-8B/1/0,35/0



15



0,28



0,21



0,14



0,10



WR-8B/1/0,35/5



15



0,29



0,22



0,14



0,10



WR-8B/1/0,35/10



15



0,29



0,22



0,14



0,10



WR-13/1/0,8/15



15



0,19



0,13



0,06



x



WR-13/1/0,8/5



15



0,19



0,13



0,06



x



WR-13/1/0,8/15 ZP



15



0,19



0,13



0,06



x



WR-13/1/0,8/5 ZP



15



0,19



0,13



0,06



x



WR-15/1/1,0/5



15



0,20



0,13



0,07



0,03



WR-15/2/1,0/5



12



0,08



0,03



x



x



WR-21/1/1,5/0



15



0,12



0,06



x



x



WR-61/1/2,0/5



15



0,11



0,06



x



x



WR-T1/1,5/5



15



0,14



0,09



0,03



x



WN-1



15



0,39



0,30



0,21



0,16



WN-2



12



0,18



0,13



0,09



0,07



WN-3



10



0,13



0,10



0,06



0,04



WN-21



12



0,14



0,10



0,05



0,03



WN-21 REG



12



0,10



0,06



x



x
SAL-10,8
код 42459		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=1
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Тип оголовника Допустимый вес единичного светильника I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.



-



30



0,31



0,23



0,16



0,11



WR-2/1/0,95/5



15



0,17



0,11



0,06



0,02



WR-4/1/0,6/15



15



0,22



0,16



0,09



0,06



WR-4/2/0,6/15



12



0,09



0,06



x



x



WR-4/1/0,5/5



15



0,24



0,17



0,11



0,07



WR-4/2/0,5/5



12



0,11



0,07



0,03



x



WR-4/1/1,0/5



15



0,18



0,12



0,07



0,03



WR-4/2/1,0/5



12



0,07



0,03



x



x



WR-4/1/0,6/15 ZP



15



0,22



0,16



0,09



0,06



WR-4/2/0,6/15 ZP



12



0,09



0,06



x



x



WR-4/1/0,5/5 ZP



15



0,24



0,17



0,11



0,07



WR-4/2/0,5/5 ZP



12



0,11



0,07



0,03



x



WR-4/1/1,0/5 ZP



15



0,18



0,12



0,07



0,03



WR-4/2/1,0/5 ZP



12



0,07



0,03



x



x

WR-8B/1/0,35/0

15

0,21

0,15

0,08

0,05



WR-8B/1/0,35/5



15



0,21



0,15



0,09



0,05



WR-8B/1/0,35/10



15



0,21



0,15



0,09



0,05



WR-13/1/0,8/15



15



0,12



0,06



x



x



WR-13/1/0,8/5



15



0,12



0,06



x



x



WR-13/1/0,8/15 ZP



15



0,12



0,06



x



x



WR-13/1/0,8/5 ZP



15



0,12



0,06



x



x



WR-15/1/1,0/5



15



0,13



0,07



x



x



WR-T1/1,5/5



15



0,08



0,03



x



x



WN-1



15



0,30



0,22



0,14



0,09



WN-2



12



0,13



0,09



0,06



0,03



WN-3



10



0,10



0,07



0,04



x



WN-21



12



0,09



0,06



x



x
SAL-11,3
код 42460		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=1
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Тип оголовника Допустимый вес единичного светильника I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.



-



30



0,24



0,17



0,10



0,06



WR-2/1/0,95/5



15



0,12



0,07



x



x



WR-4/1/0,6/15



15



0,17



0,11



0,05



x



WR-4/1/0,5/5



15



0,18



0,12



0,06



x



WR-4/1/1,0/5



15



0,13



0,08



x



x



WR-4/1/0,6/15 ZP



15



0,17



0,11



0,05



x



WR-4/1/0,5/5 ZP



15



0,18



0,12



0,06



x



WR-4/1/1,0/5 ZP



15



0,13



0,08



x



x



WR-8B/1/0,35/0



15



0,16



0,10



0,04



x



WR-8B/1/0,35/5



15



0,16



0,10



0,04



x



WR-8B/1/0,35/10



15



0,16



0,10



0,04



x



WR-15/1/1,0/5



15



0,08



0,03



x



x



WN-1



15



0,23



0,16



0,09



0,04



WN-2



12



0,10



0,06



0,03



x
SAL-11,8
код 42461		Допустимая боковая поверхность  единичного светильника  [м2]  для Cx=1
Vref. = 22  м/секVref. = 24  м/секVref. = 26  м/секVref. = 28  м/сек
Тип оголовника Допустимый вес единичного светильника I зона, II категория территории I и III зона, II категория территории до 450м н.у.м. II зона, II категория территории III зона, II категория территории до 755м н.у.м.



-



30



0,17



0,11



0,05



x



WR-4/1/0,6/15



15



0,11



0,06



x



x



WR-4/1/0,5/5



15



0,12



0,07



x



x



WR-4/1/1,0/5



15



0,08



0,03



x



x



WR-4/1/0,6/15 ZP



15



0,11



0,06



x



x



WR-4/1/0,5/5 ZP



15



0,12



0,07



x



x



WR-4/1/1,0/5 ZP



15



0,08



0,03



x



x



WR-8B/1/0,35/0



15



0,10



0,05



x



x



WR-8B/1/0,35/5



15



0,10



0,05



x



x



WR-8B/1/0,35/10



15



0,10



0,05



x



x



WN-1



15



0,16



0,10



0,03



x

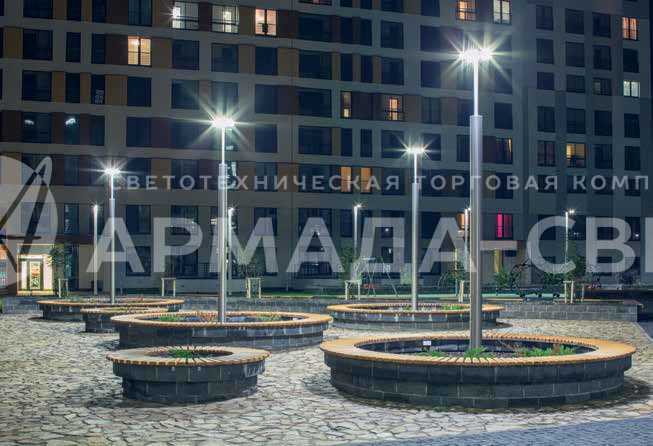

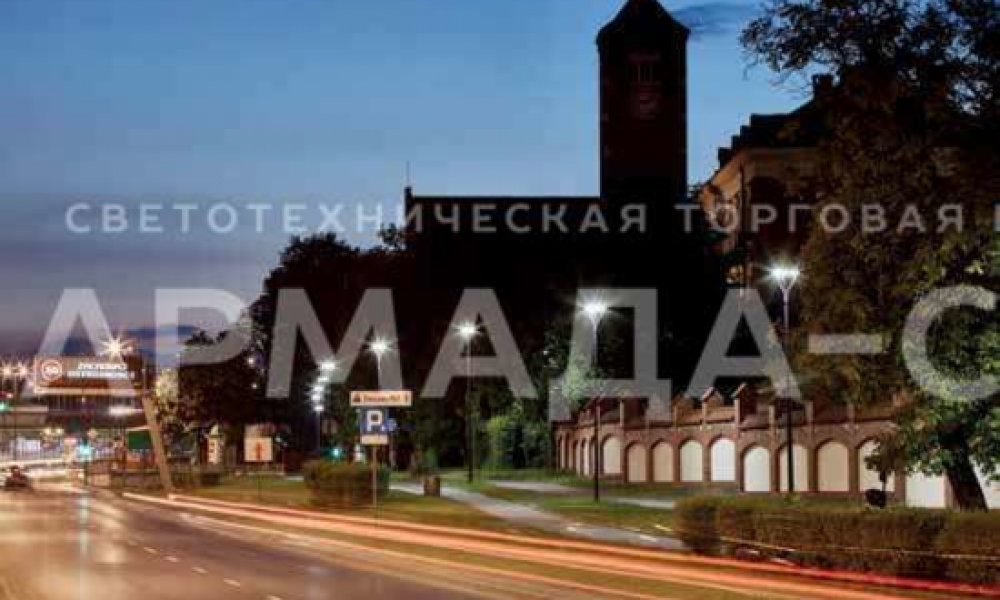

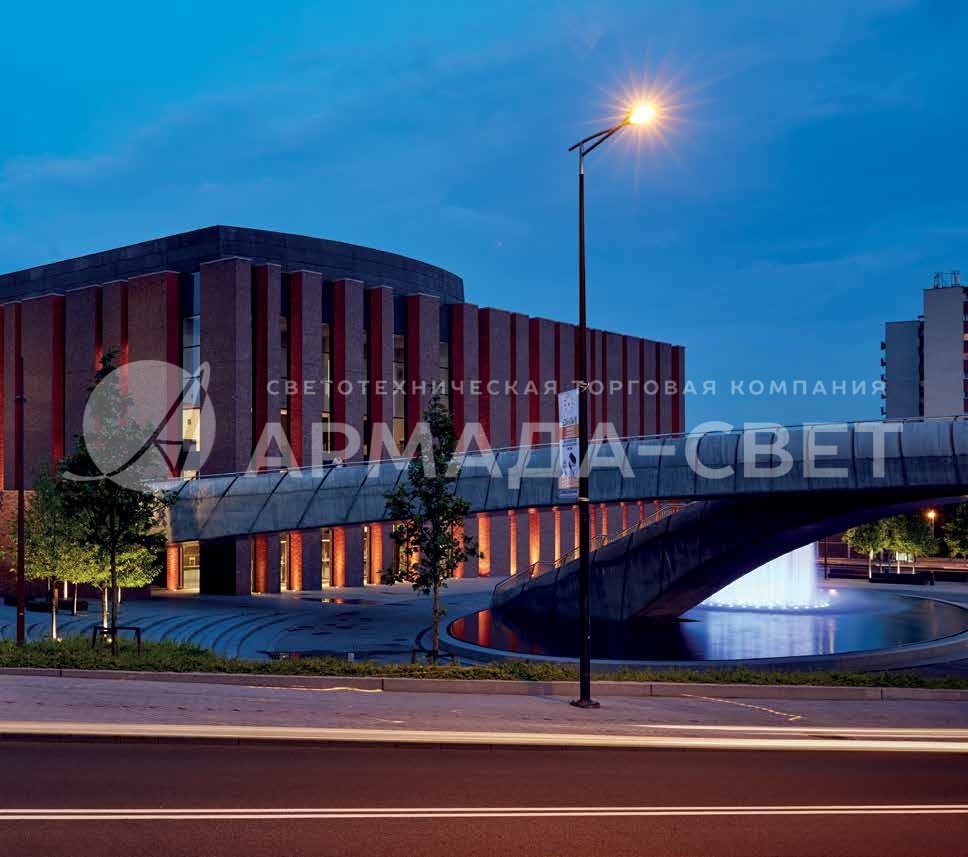

Галерея

1)
2)
3)
4)
5)
6)

Популярные модели

Мы используем куки
Armadasvet.ru использует cookie-файлы и обрабатывает персональные данные с помощью Яндекс Метрики для улучшения работы сайта. Продолжая использование сайта, вы соглашаетесь с Политикой обработки персональных данных.
Хорошо
