ОГКУ Опоры усиленные фланцевые

Описание

Опоры осветительные граненые конические усиленные ОГКУ, производства ООО «Армада-Свет», способные нести вертикальную нагрузку до 3000 кг, предназначены для установки светильников, воздушной подвески кабелей сетей наружного освещения, устройства линий электропередач ВЛ-0,4 кВ., рекламных и информационных панелей.

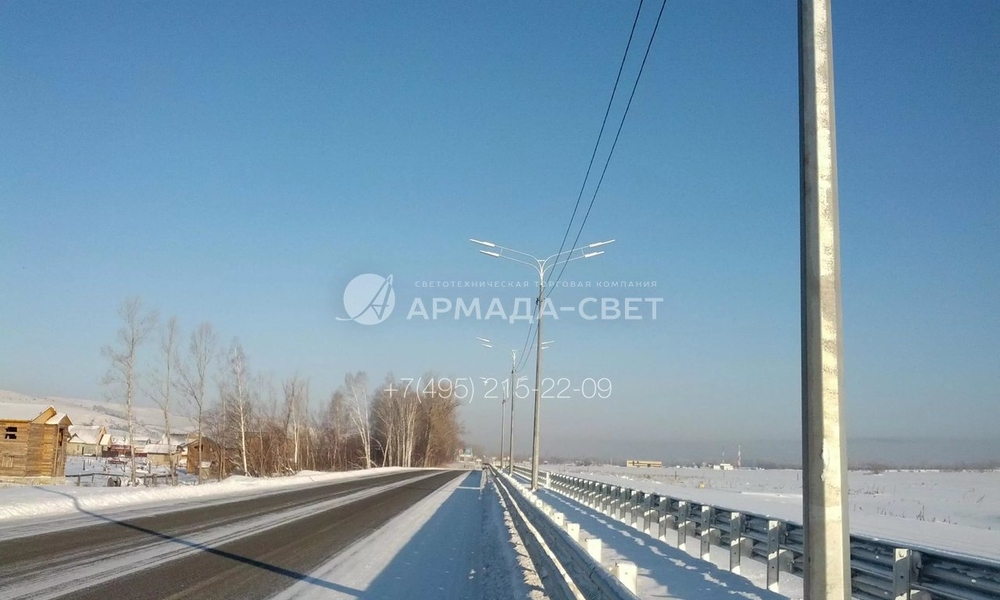

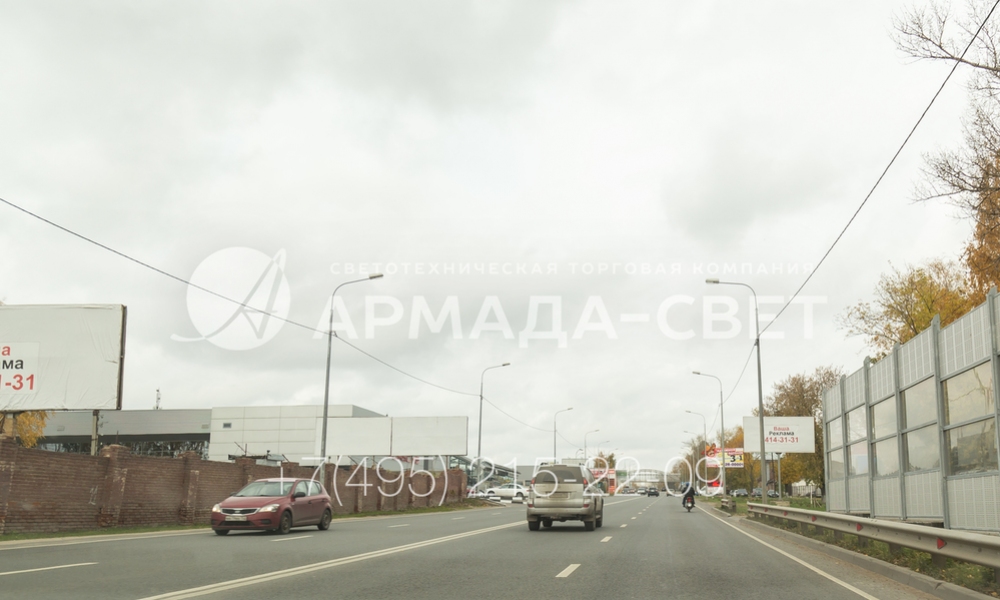

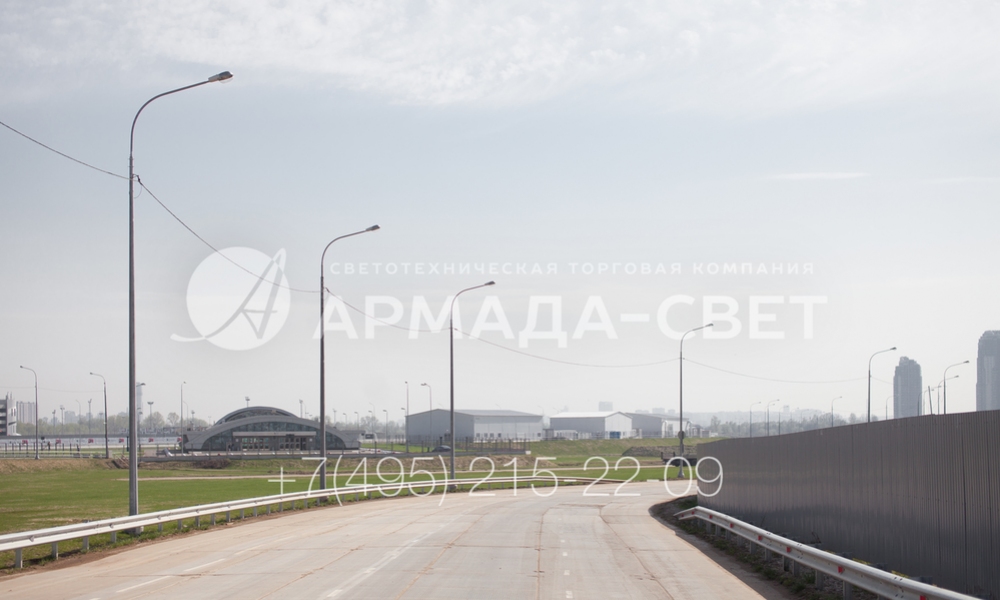

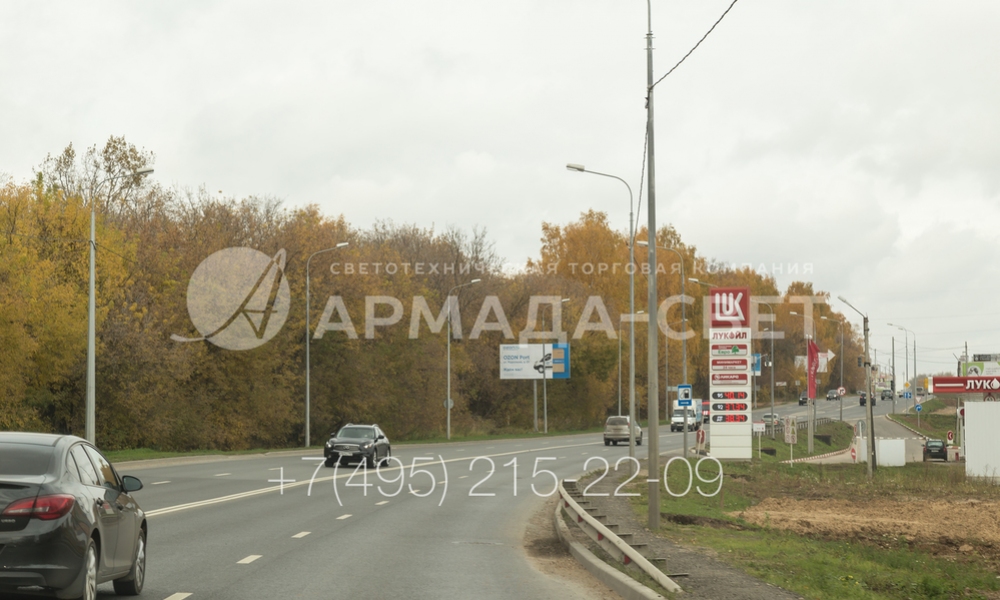

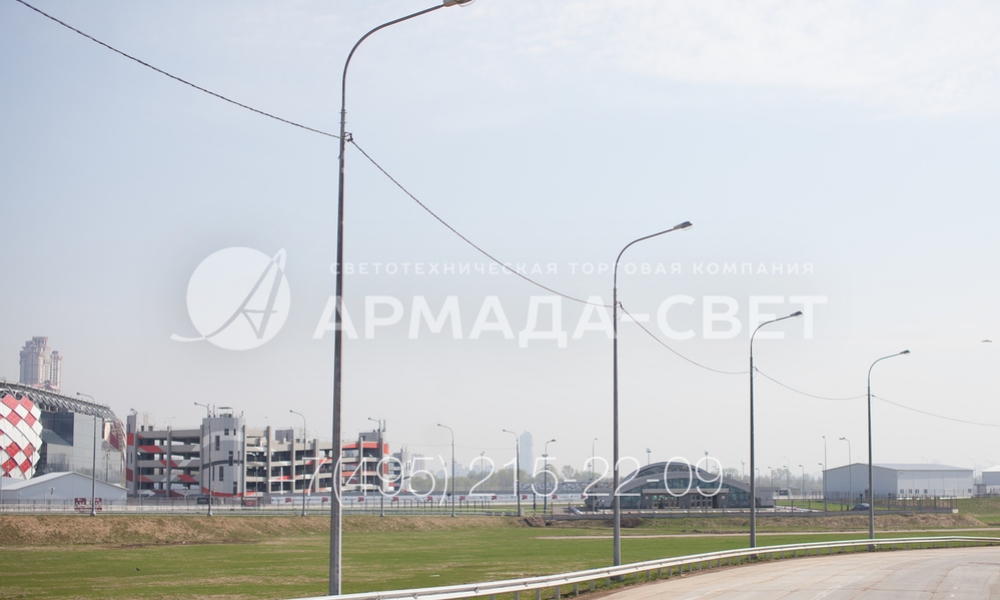

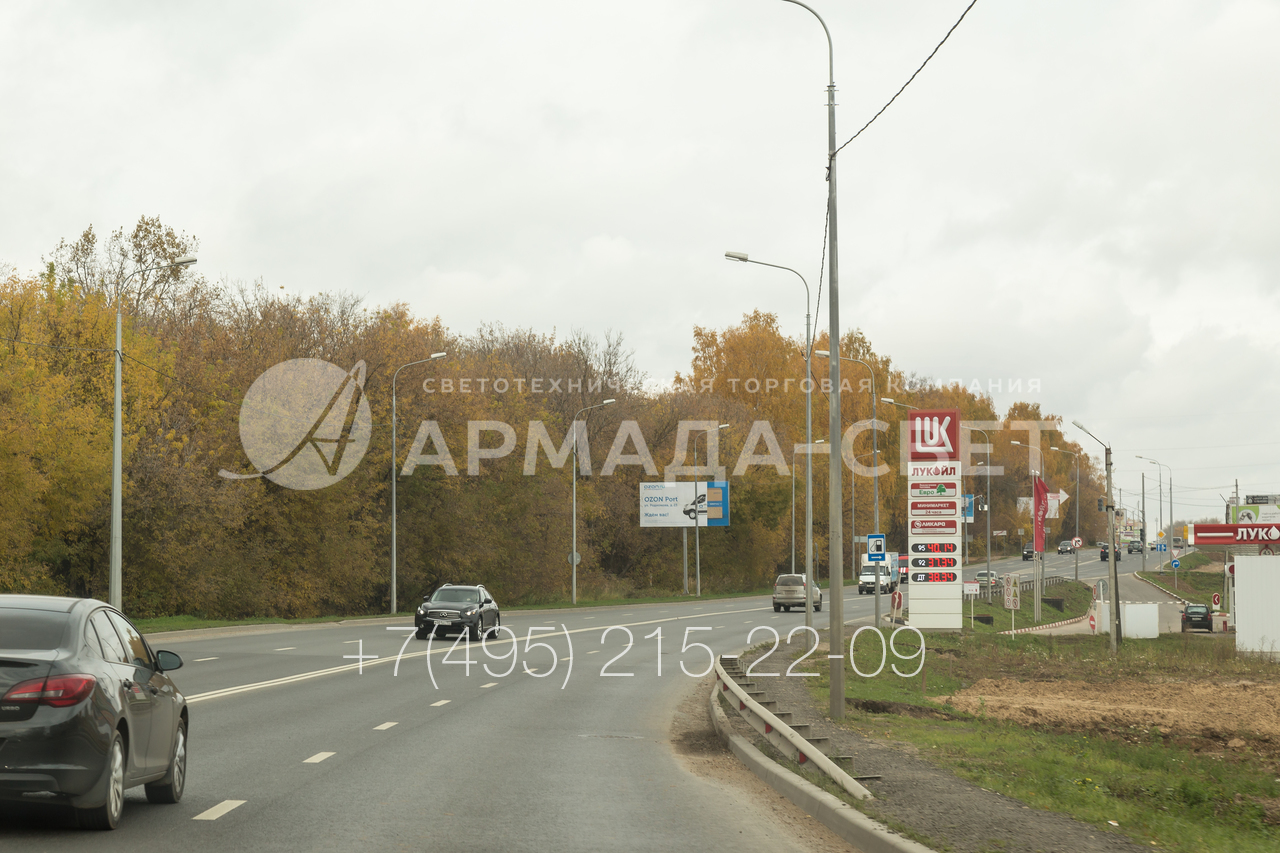

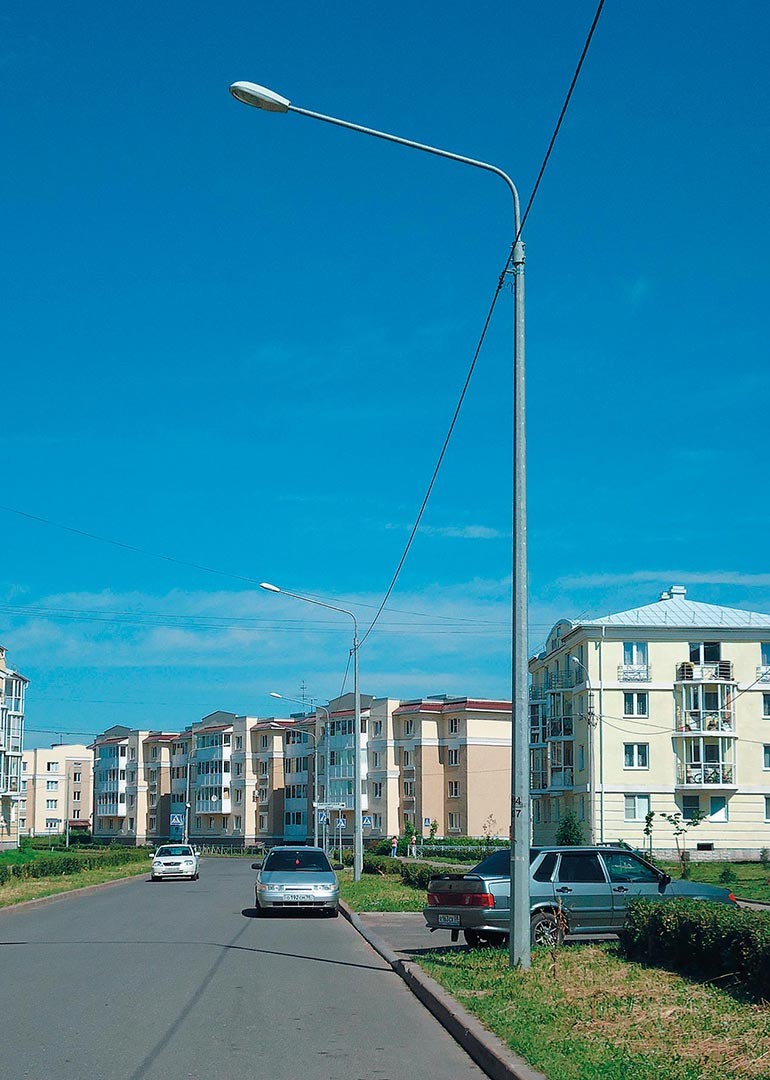

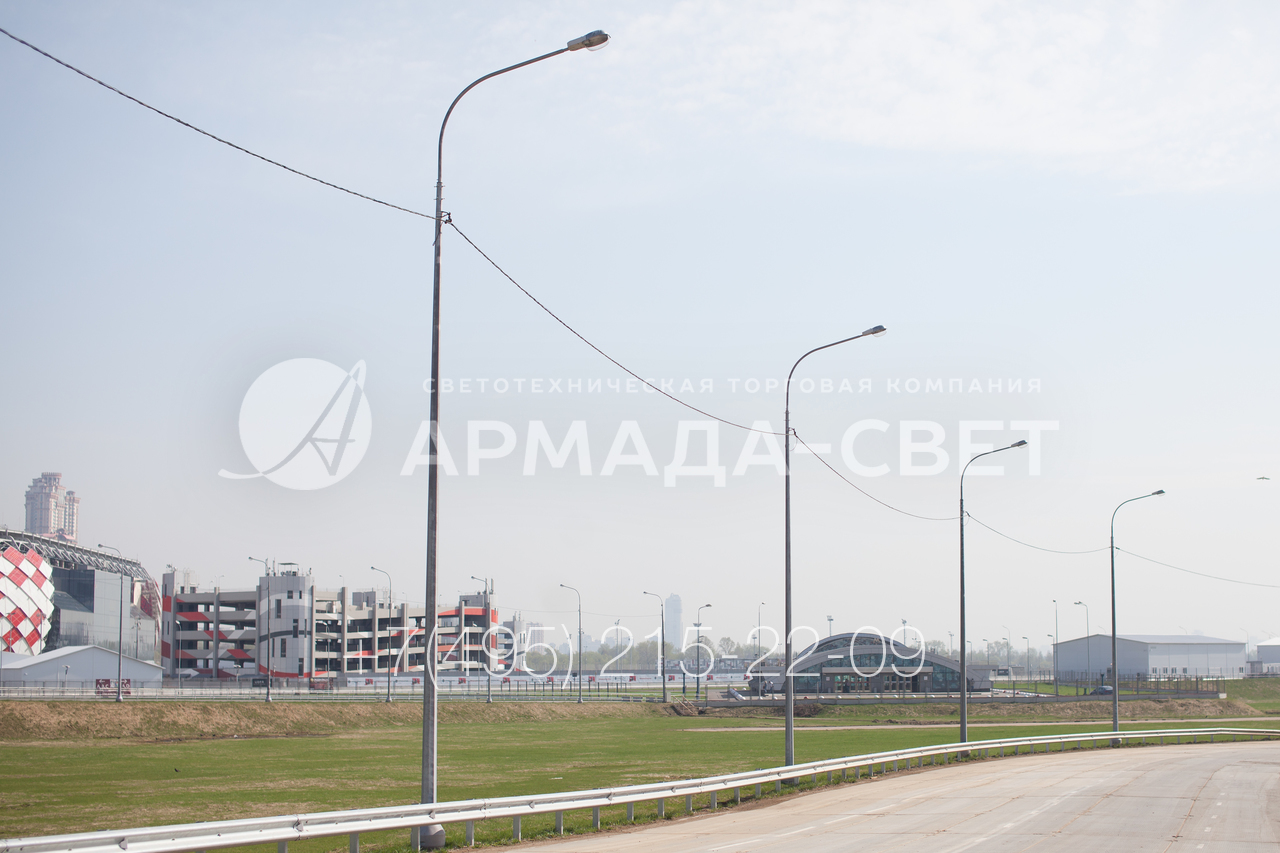

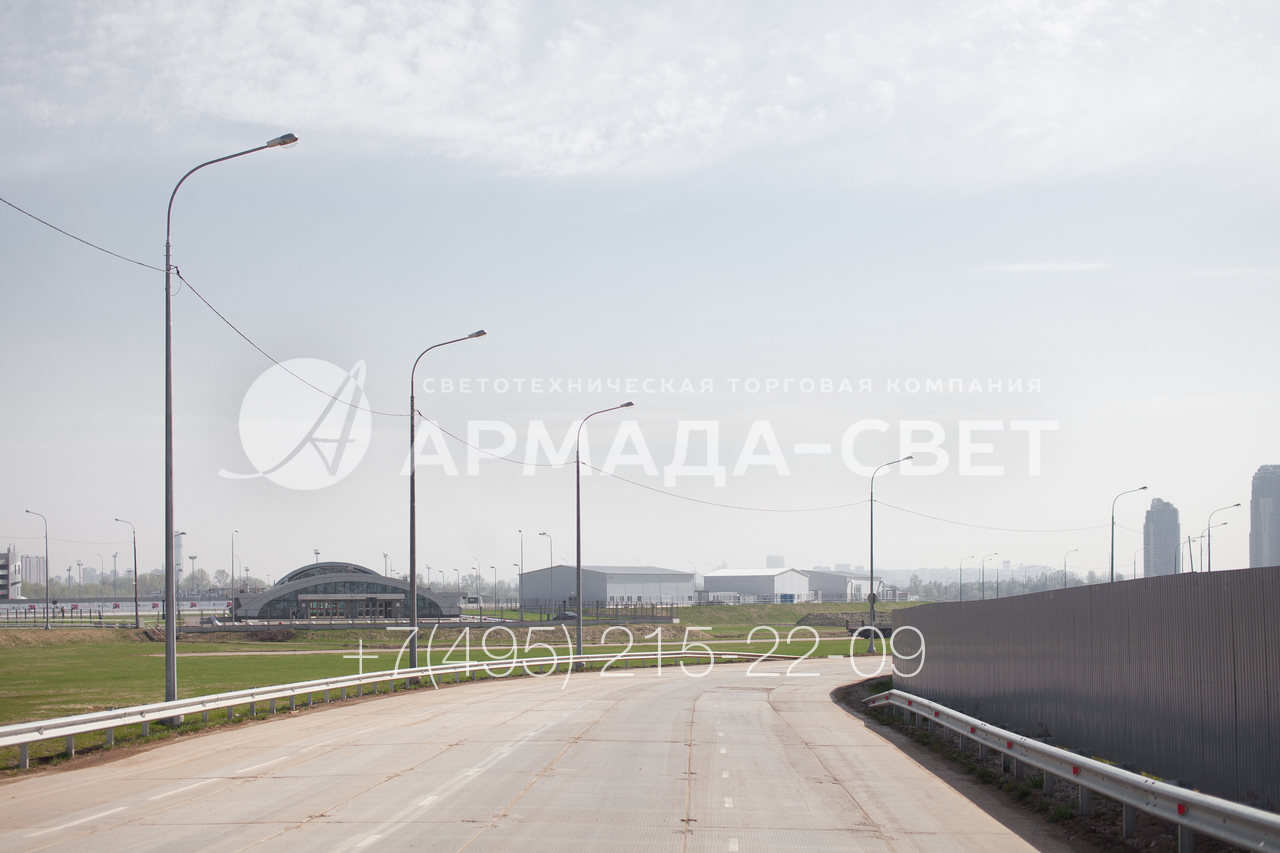

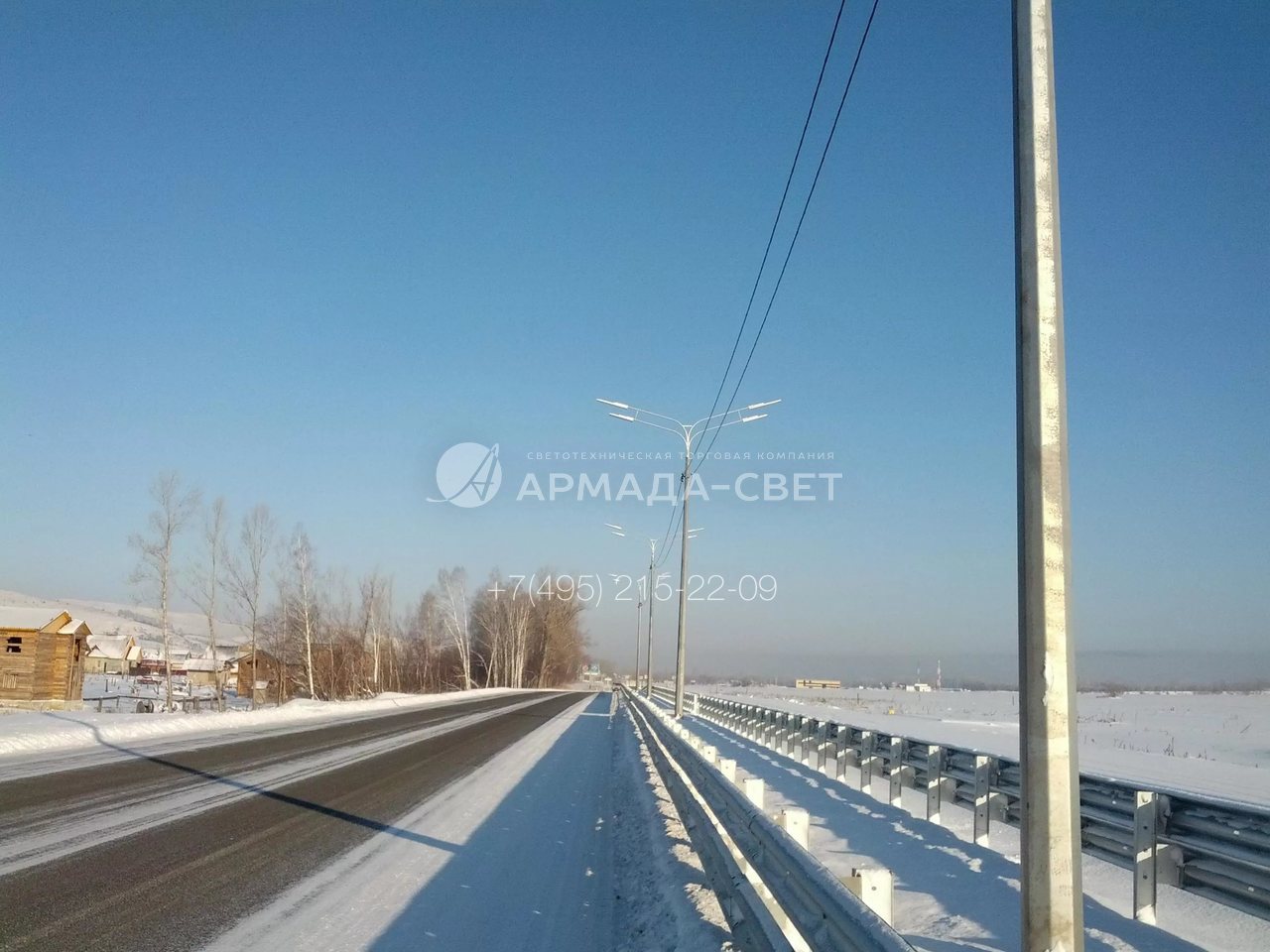

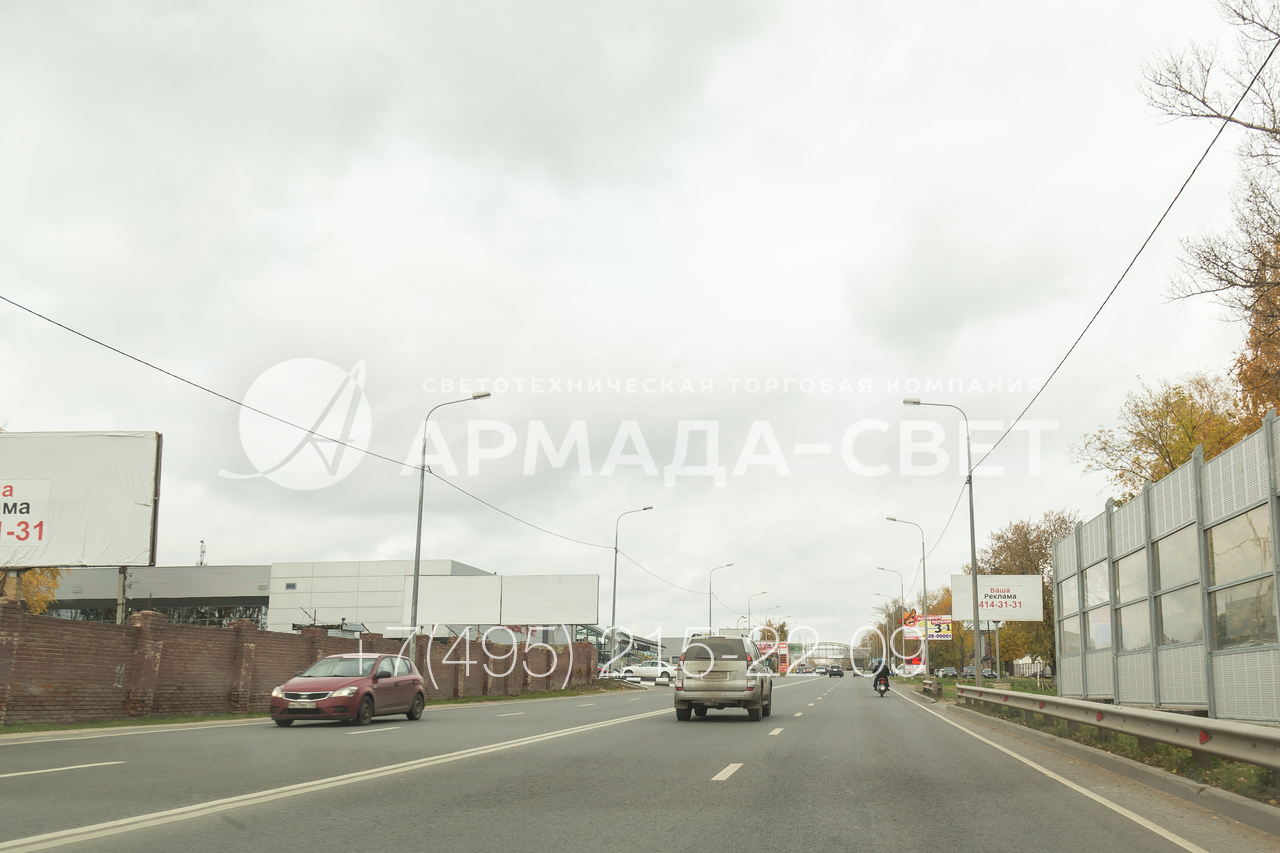

Главное достоинство многогранных опор освещения – более высокая несущая способность ствола опоры, при одинаковой металлоемкости, в сравнении с классической металлической опорой из трубы. Конические многогранные опоры имеют более эстетичный вид за счет единства конструкции и отсутствию выступающих элементов – что обуславливает их популярность в проектах модернизации освещения городских улиц и трасс.

Основное предназначение конструкций:

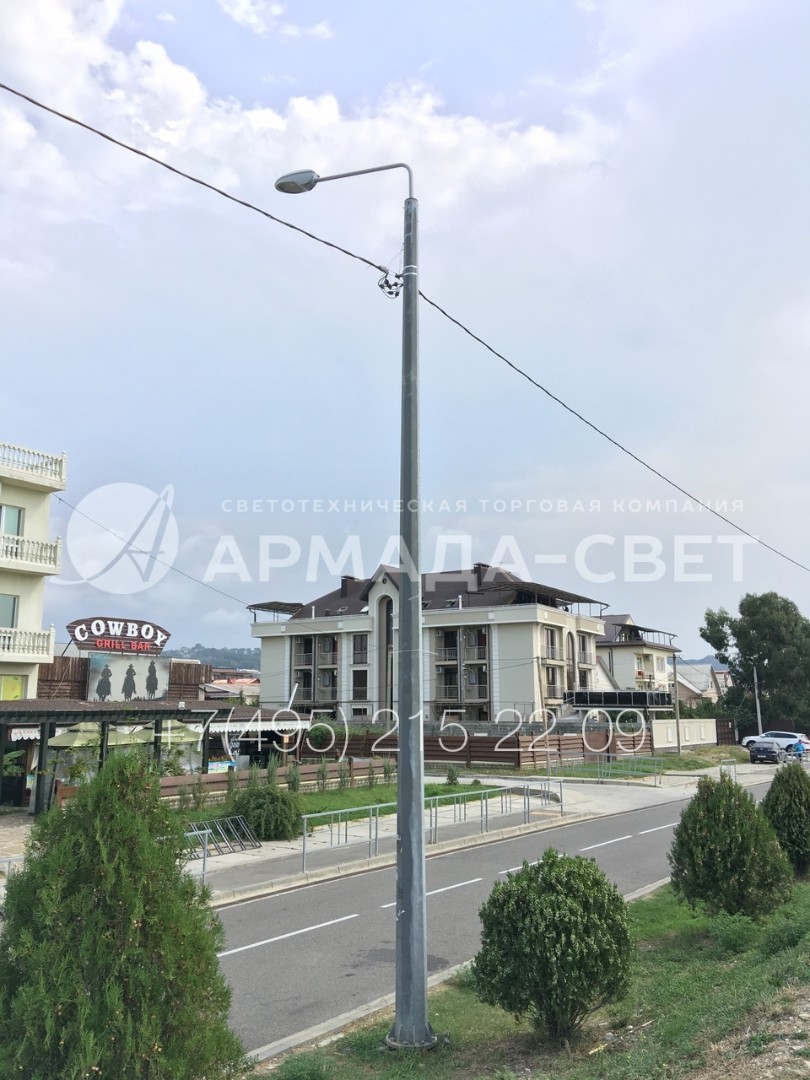

• установка светильников, прожекторов;

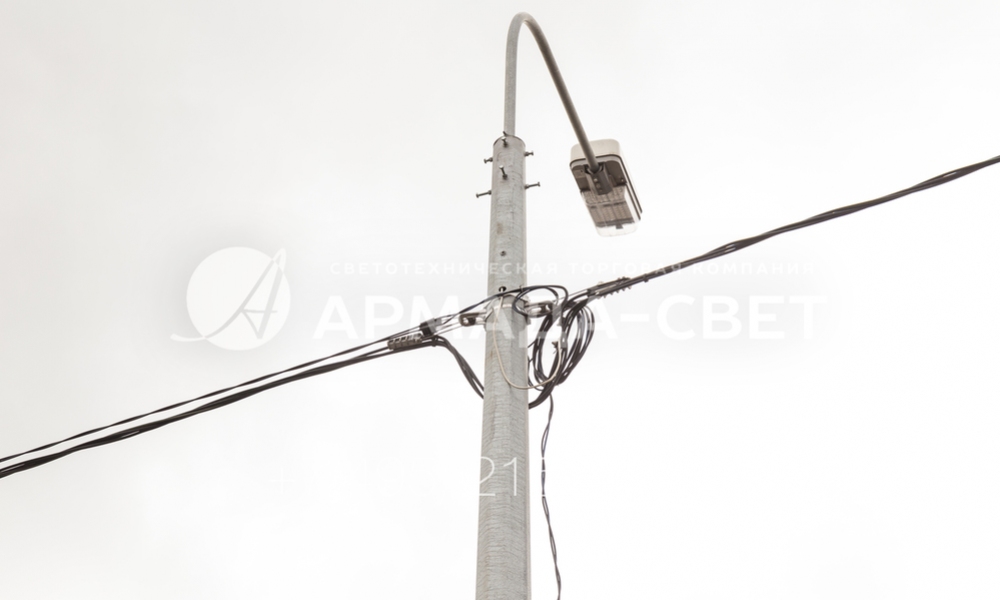

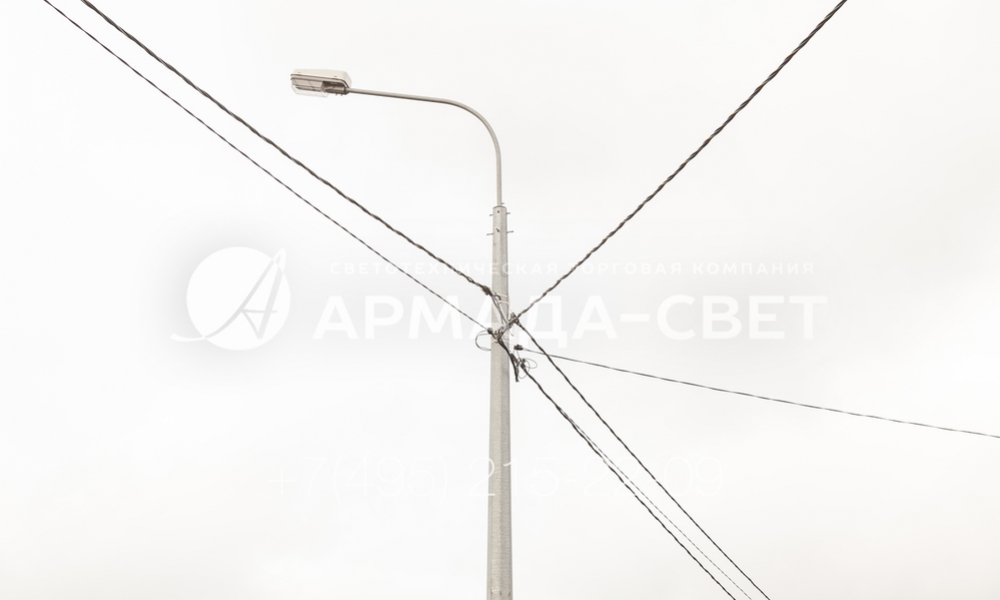

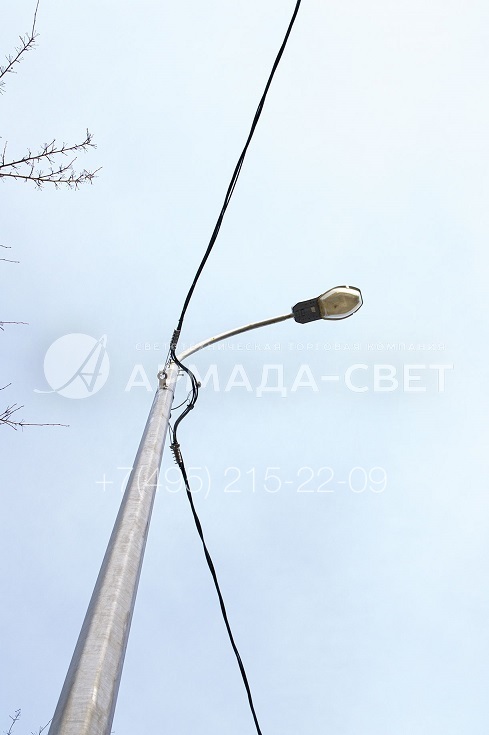

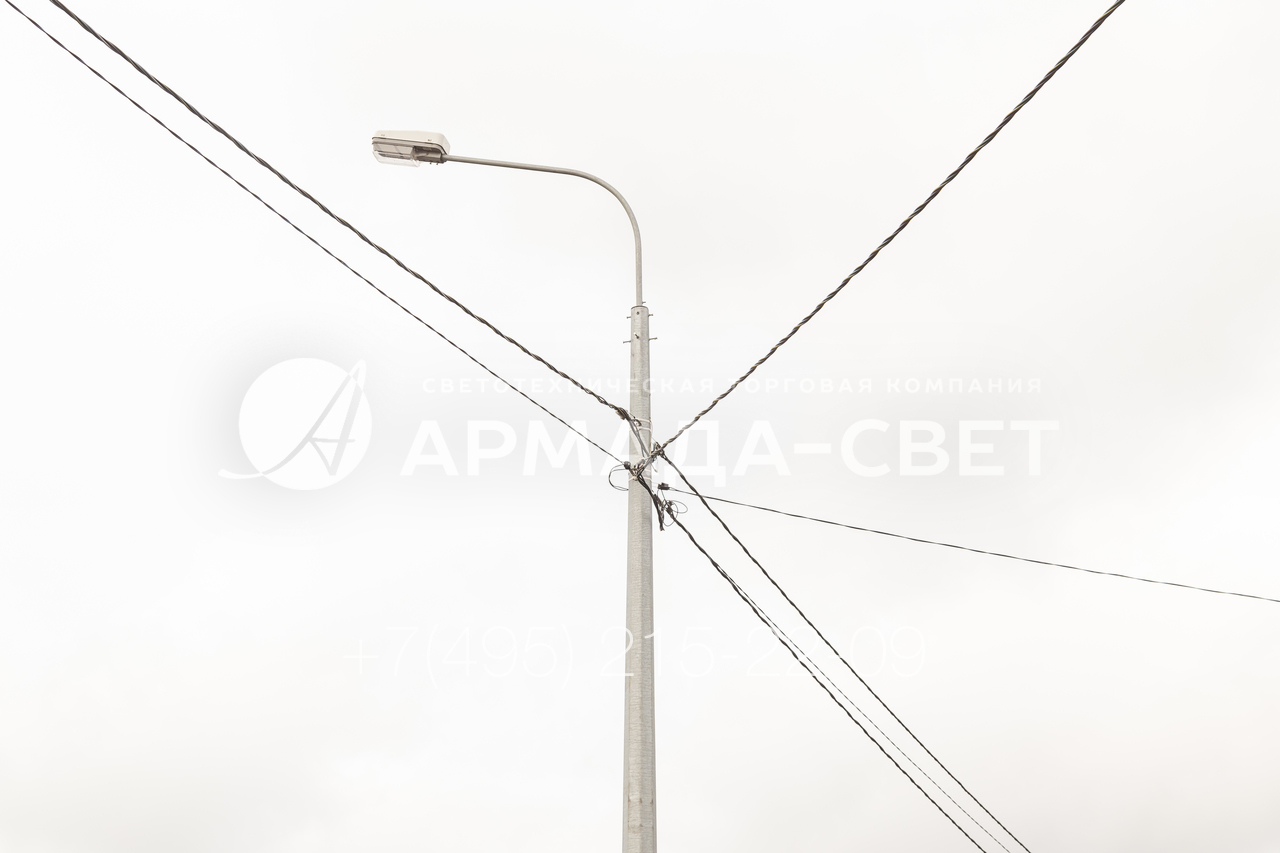

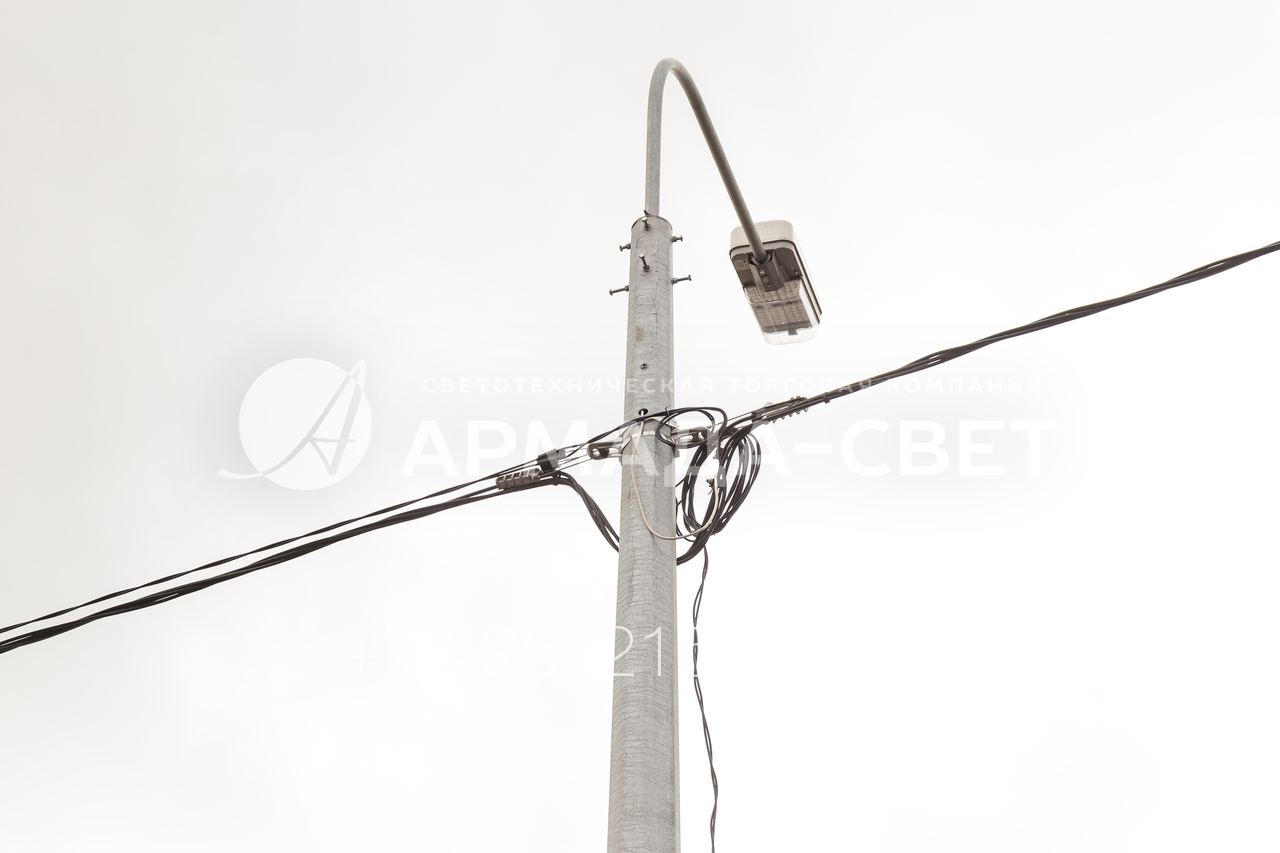

• воздушная подвеска силовых питающих кабелей(СИП);
• создание низковольтных линий электропередач;
• опора ОГКУ может служить для установки тяжелых рекламных щитов и информационных баннеров.

Описание и характеристики

В каталоге ООО «Армада-Свет» опора ОГКУ представлена аббревиатурой вида ОГКУ-Р-Н, где литеры обозначают:

• ОГКУ – опора граненая коническая усиленная фланцевая;
• Р – допустимое горизонтальное усилие на отметке 7 м., т.;
• Н – высота наземной части конструкции, м. (диапазон 8-10).
• Материал конструкции – сталь, толщиной от 4 до 10 мм.

Гарантия, предоставляемая ООО «Армада-Свет» на опоры ОГК, прошедшие горячее оцинкование, до 30 лет.

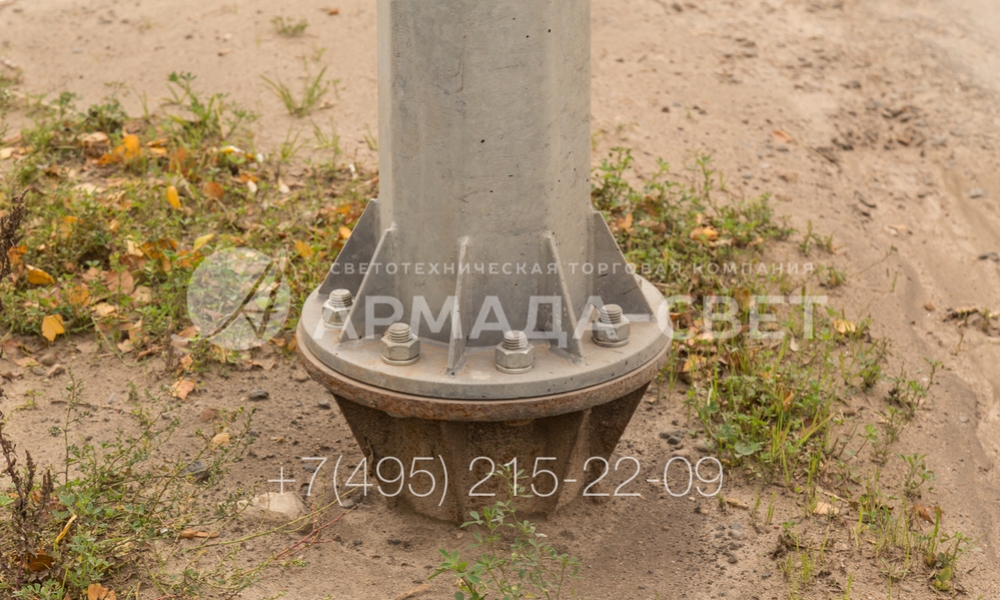

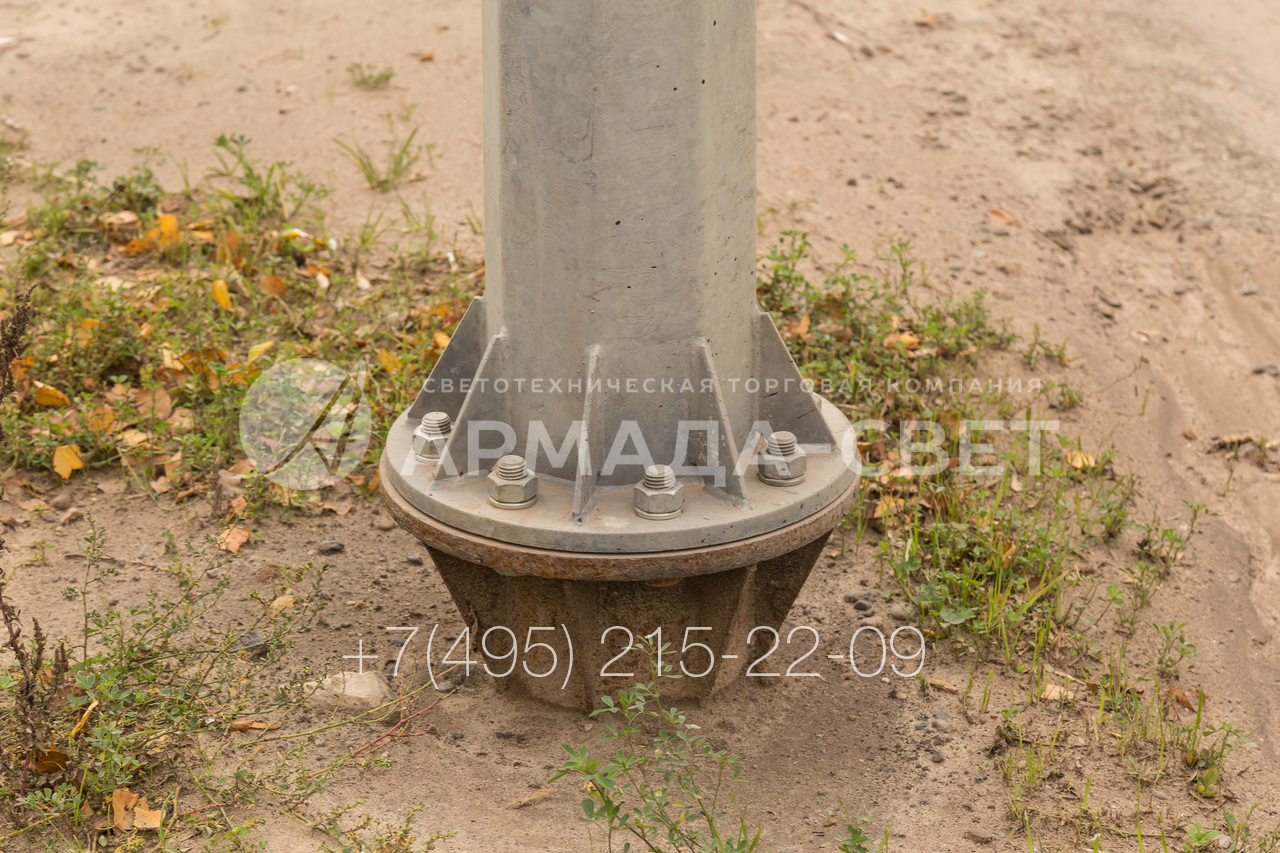

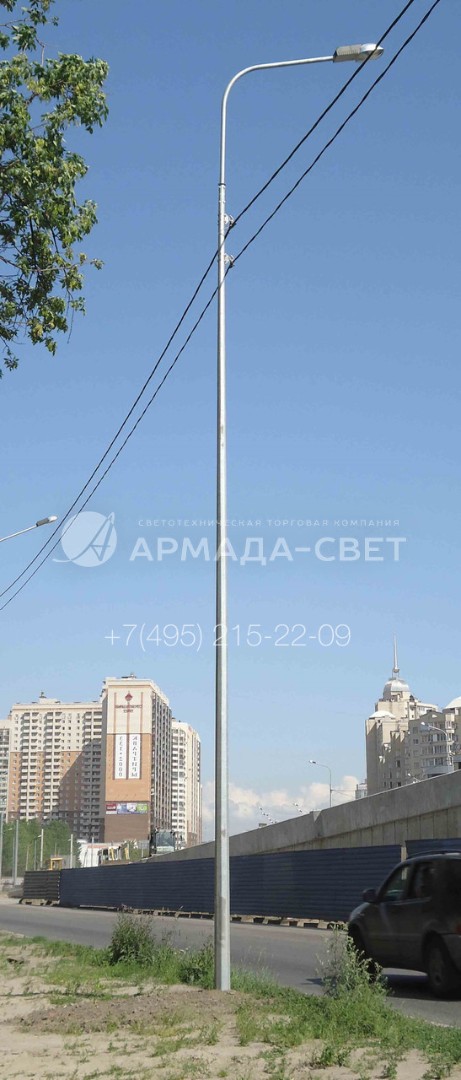

Опора ОГКУф изготавливается в виде опорного столба, имеющего форму конуса. Низ – устойчивое широкое основание. Узкая вершина – место крепления консольных кронштейнов. Способ крепления кронштейнов- болты М10. Количество рожков кронштейна (от 1 до 4-х) по выбору заказчика.

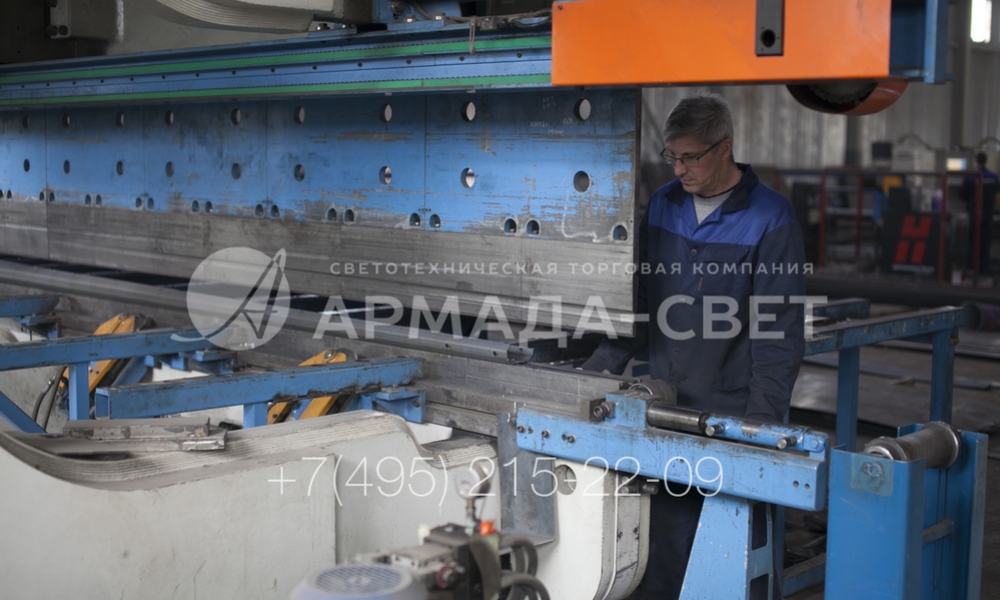

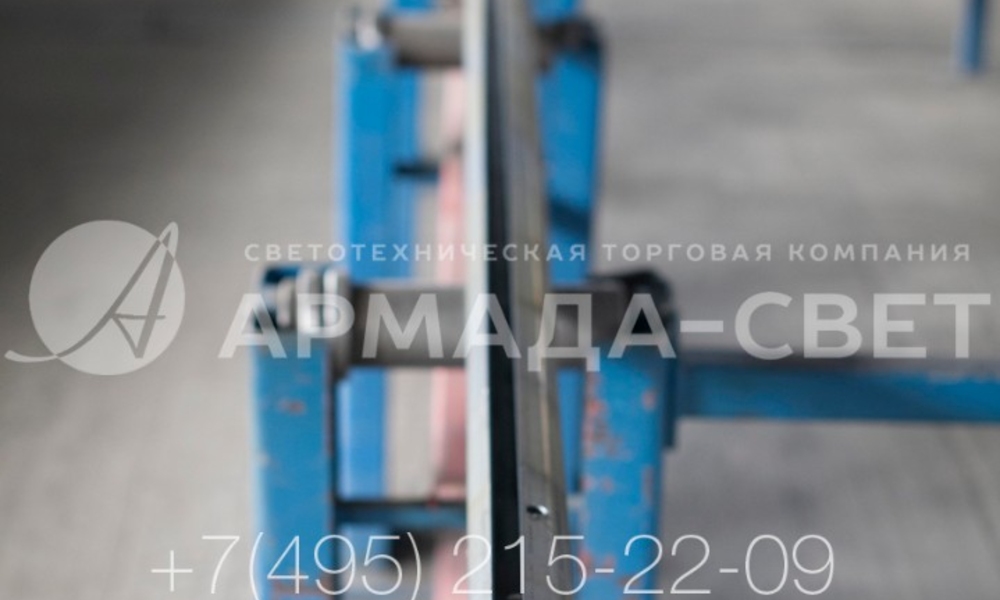

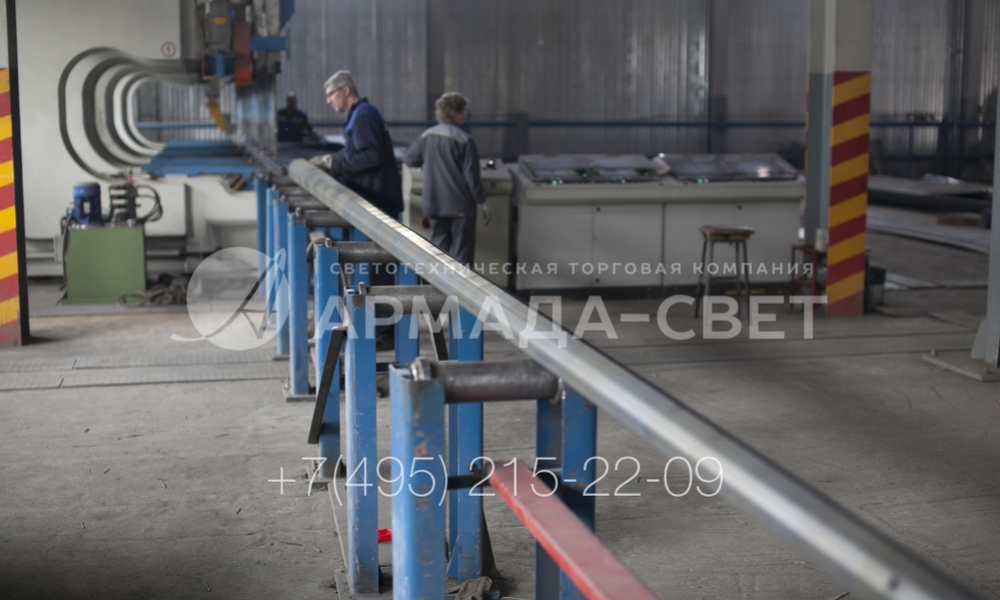

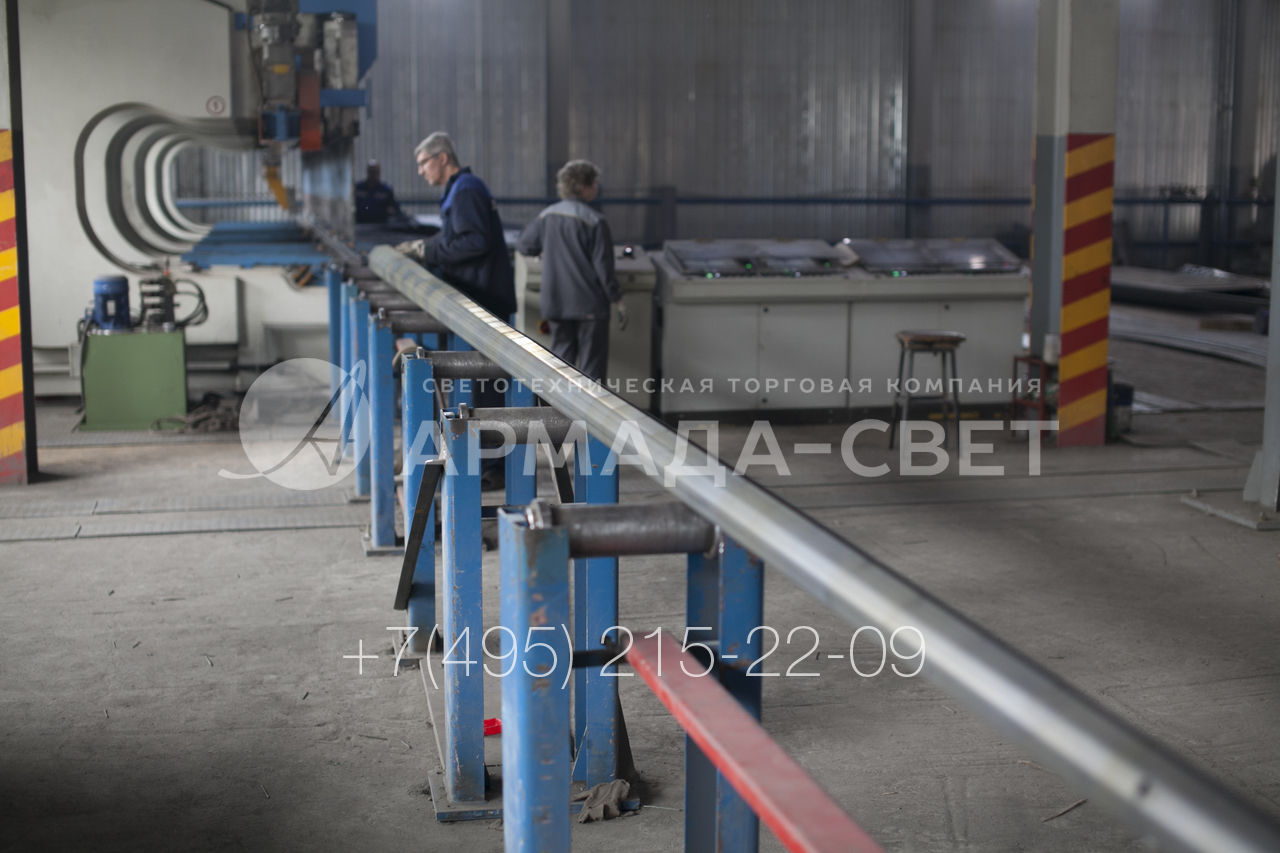

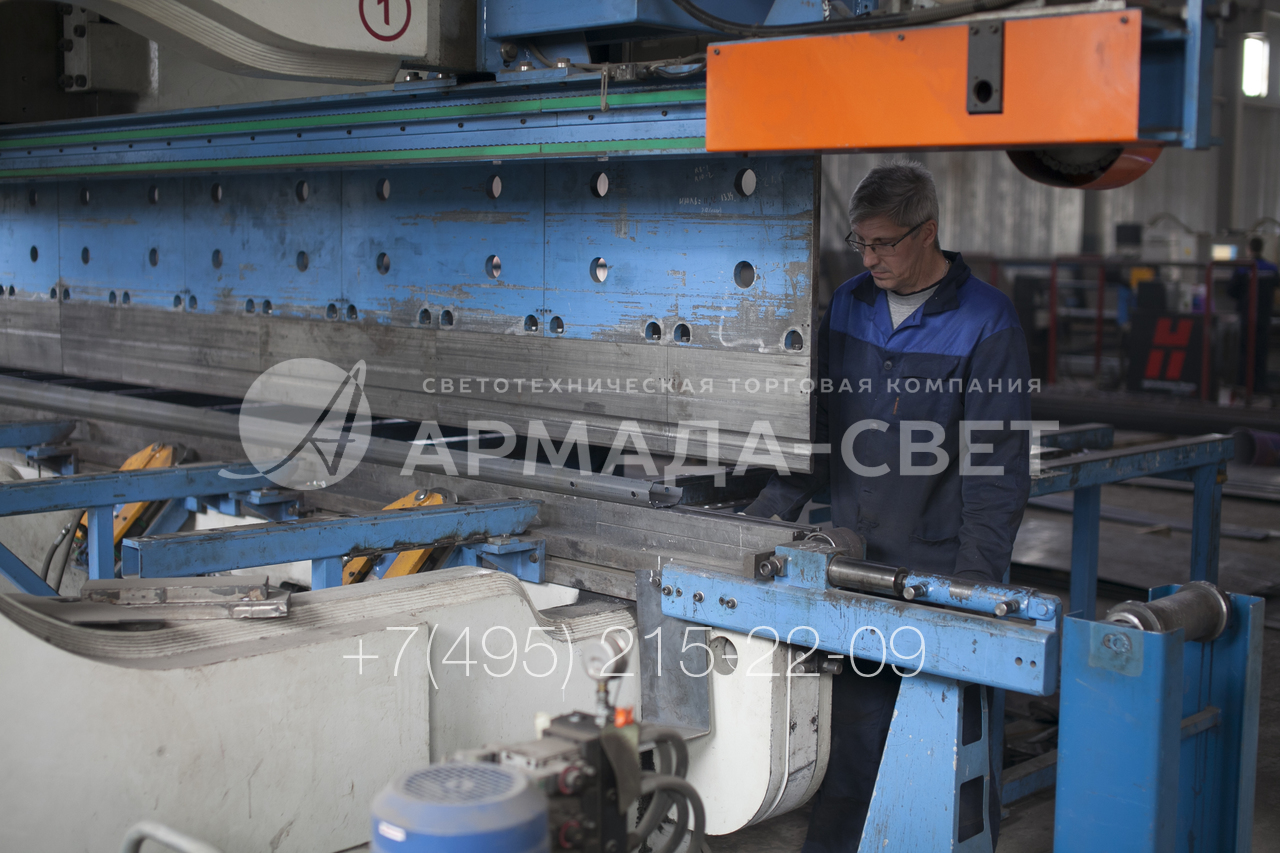

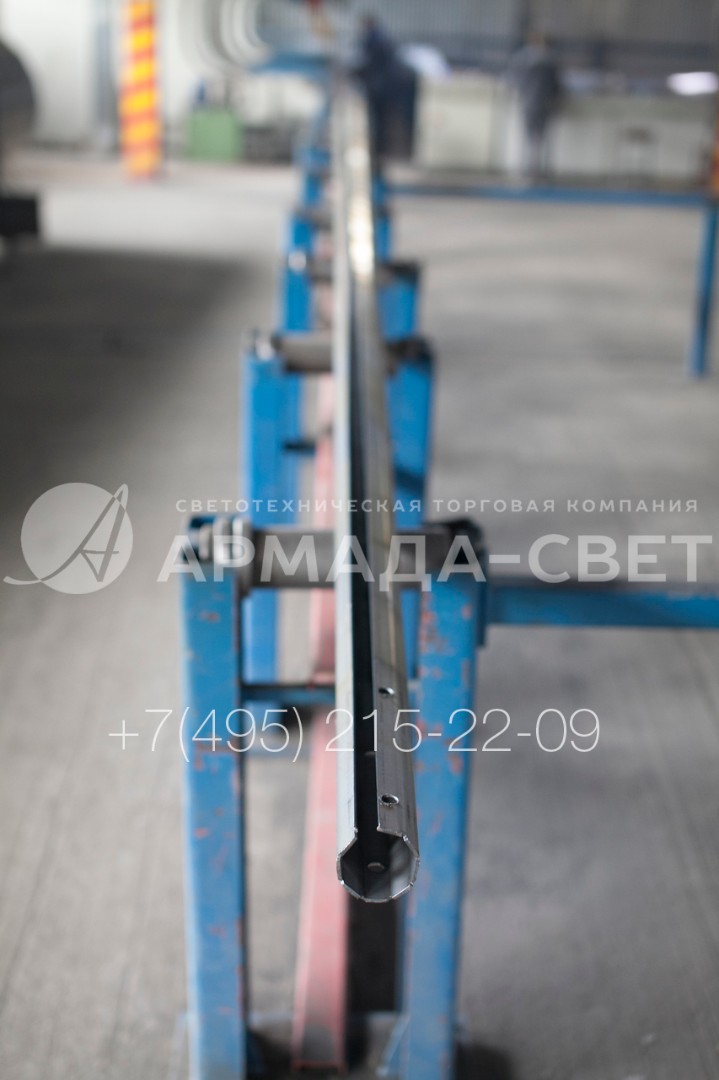

Опорный граненый столб производят путем продольной гибки листовой стали. Грани (традиционно 8) придают дополнительную жесткость опоре, что позволяет делать ее полой. Эта особенность обеспечивает, при необходимости, проводку силового кабеля внутри столба при подземном способе подводки.

Гарантия, предоставляемая ООО «Армада-Свет» на опоры ОГК, прошедшие горячее оцинкование - до 30 лет.

Специалисты ООО «Армада-Свет» произведут полный расчет проекта и изготовление опор по индивидуальным требованиям клиента. При этом будут максимальноучтены преимущества опор ОГКУ:

• эстетичность конструкции;
• прочность и надежность элементов;
• облегченные весовые характеристики;
• устойчивость к вибрациям и ударным нагрузкам;
• продолжительный срок эксплуатации.

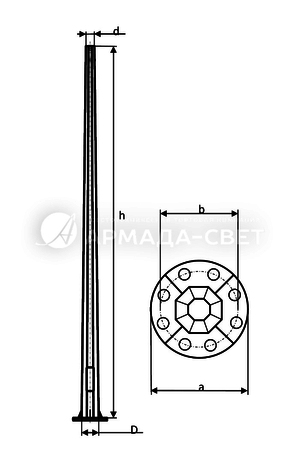

Габаритные размеры

Таблица модификаций опор усиленных фланцевых (ОГКУ)

* Компания оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

Таблица пределов допустимой нагрузки
