ОГС-0.4-10 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГС-0.4-10 Опоры граненые силовые

+12

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Назначение опоры: Силовая
Высота (м): 10
Тип опоры: СФГ
Вес (кг): 172-236
Форма ствола опоры: Граненая
Верхний диаметр (мм): 90-150
Способ установки: Фланцевая
Нижний диаметр (мм): 220-275
Размер фланца (мм): 400-500
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 6
Межцентровое расстояние отверстий B, мм: 310
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Артикул производителя: ОГС-0.4-10

В наличии

Цена: от 50 138 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Опорный столб ОГС-0.4-10 – высотная металлоконструкция, обеспечивающая установку на необходимой высоте светотехнического оборудования, применяемого в организации уличного освещения на дорогах города, в жилых кварталах, на промышленных территориях. Силовой тип опоры позволяет применять столбы для воздушной прокладки СИП. Благодаря высокой устойчивости и способности выдерживать значительные нагрузки, ОГС-0.4-10 устанавливается в регионах с неблагоприятным климатом, используется для размещения рекламных щитов, указателей, дорожных знаков.

ОГС-0.4-10 имеет граненую поверхность, образуемую посредством гибки стальных листов на специальных станках. Изделие сваривается одним продольным швом, что повышает его устойчивость. Металл проходит обработку горячим цинкованием, после которого на поверхности образуется покрытие, обеспечивающее надежную защиту от коррозии и воздействия прочих негативных факторов среды. Защита опоры увеличивает срок эксплуатации изделия до 30 лет.

Монтаж опорных столбов ОГС-0.4-10 выполняется на закладной фундамент. Расчет глубины размещения ЗДФ осуществляется в зависимости от климата региона установки опор.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГС-0.4-10	68 794 ₽	150	275	500	420	236	10
ОГС-0.4-10	62 527 ₽	100	275	500	420	214,5	10
ОГС-0.4-10	50 138 ₽	90	220	400	310	172	10
ОГС-0.4-10	56 085 ₽	110	240	500	420	192,4	10

Галерея

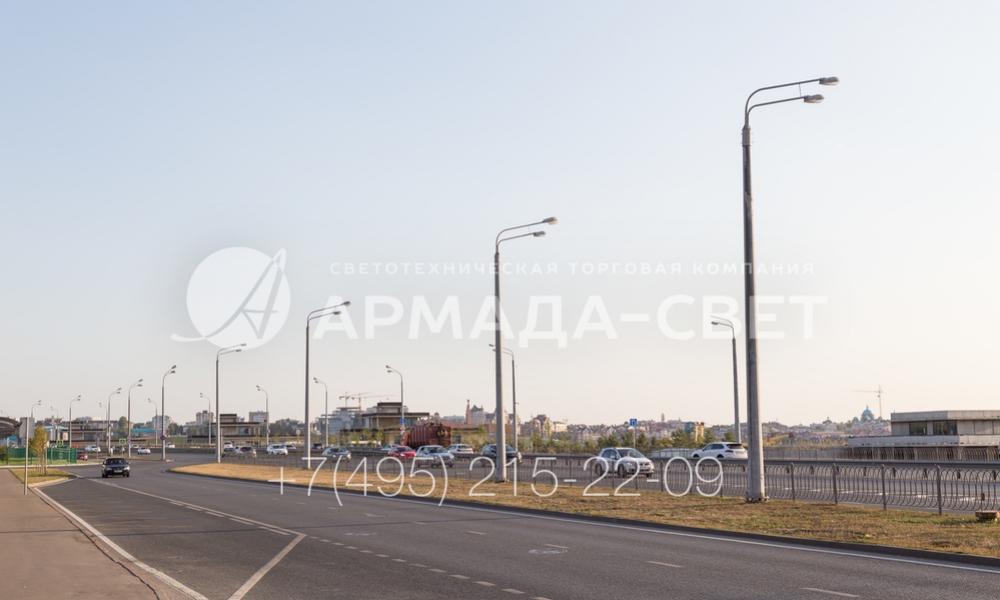

1) Осветительные опоры ОГС ценятся специалистами за их универсальность. В представленном на фото варианте они освещают одну сторону движения на автомобильной дороге. Однако их можно установить на центральной клумбе и оснастить двухрожковыми светильниками. Это позволит сократить число опор, необходимых для строительства системы освещения.

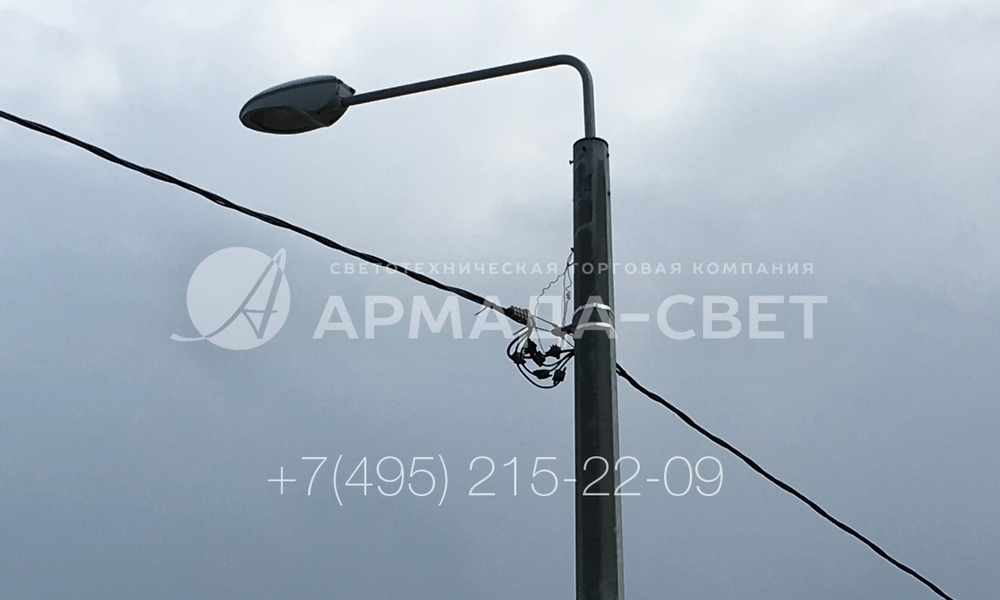

2) Силовые осветительные опоры ОГС на этой фотографии изображены вместе с воздушными кабелями, по которым подается электричество к светильникам. Для устройства системы освещения используется особый СИП, который выдерживает свой вес и нагрузку от налипшего на него снега. Он изолирован особым полимером, который не становится хрупким на морозе.

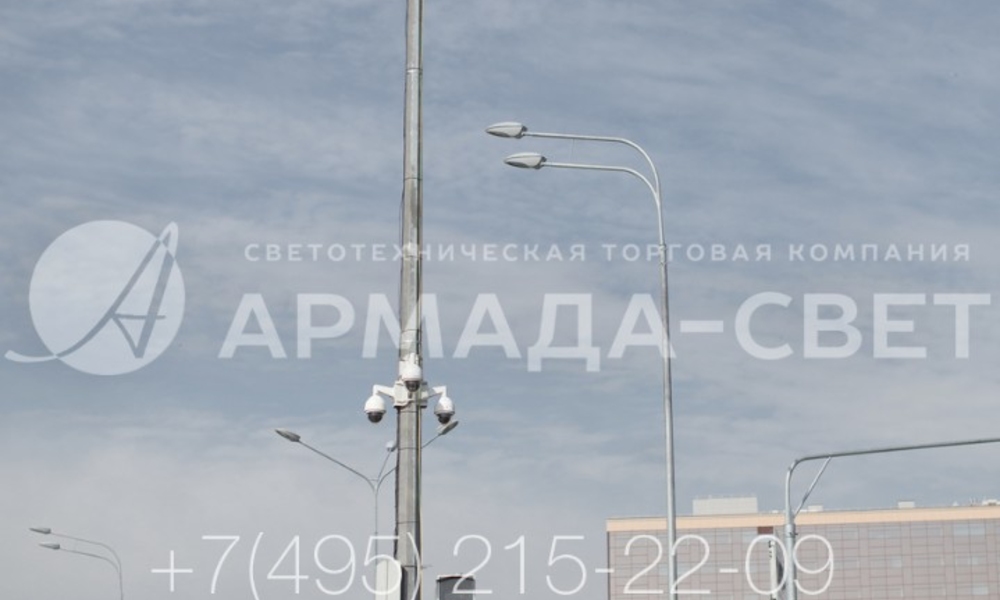

3) Опоры типа ОГС имеют повышенную прочность и несущую способность. На изображенной на фото инженерной конструкции установлен светильник консольного типа, видеокамеры наружного наблюдения в количестве 3 штук, металлический шкаф для коммутационных устройств. Установка выполнена на фланец, который задекорирован тумбой.

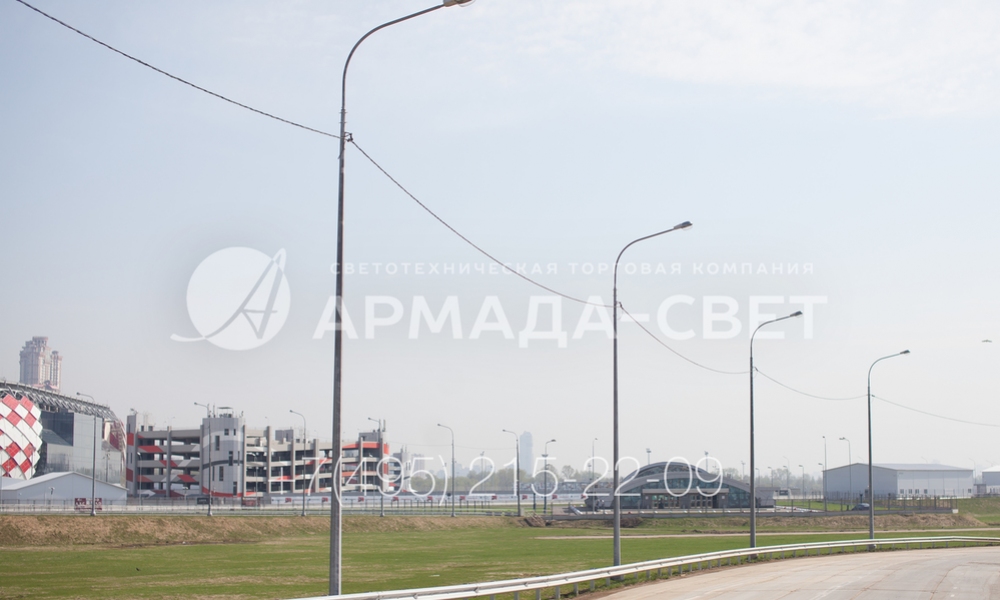

4) На фото изображены опоры ОГС, которые используются для подсветки дороги на равнинном участке местности. Чтобы сделать эти конструкции стабильнее при сильном ветре, производитель изготавливает ствол конусовидной формы. За счет этого центр тяжести опускается ближе к земле и опора лучше сопротивляется ветровой нагрузке.

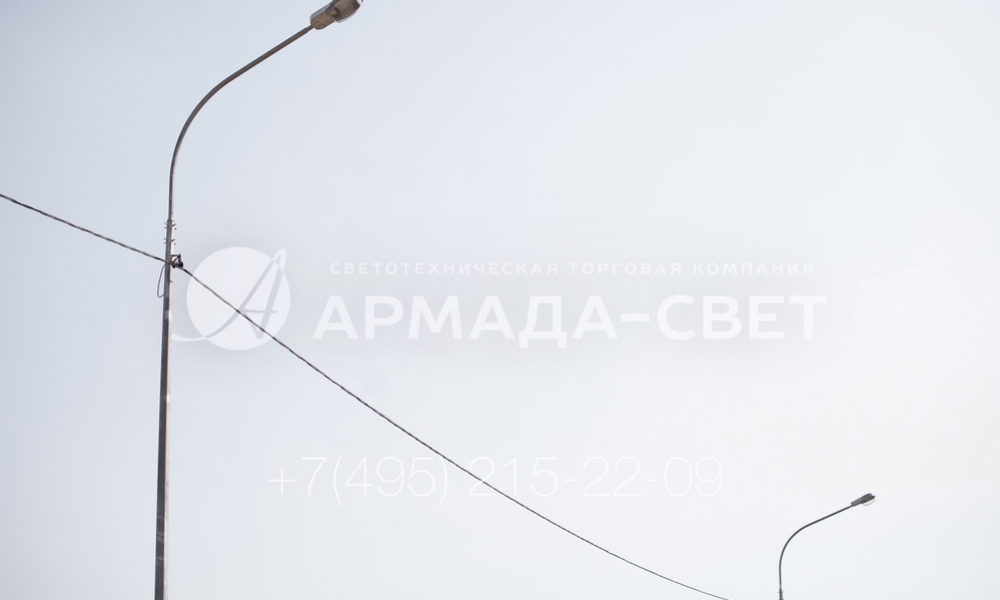

5) Осветительные опоры ОГС имеют красивое граненое сечение и форму конуса, благодаря защитному цинковому слою они вписываются в общую городскую инфраструктуру. Однако при воздушной подвеске кабеля следует выполнять аккуратное подключение, чтобы улучшить внешний вид оголовка и избежать висящих клемм.

6) При использовании граненых осветительных опор для освещения улиц города заказчик может снизить сумму сметы, необходимой на устройство инженерной инфраструктуры. Хотя сами опоры стоят дорого, экономия достигается за счет уменьшения числа изделий, упрощения процесса монтажа и подключения силовых кабелей.

7) На фотографии изображены фланцевые опоры ОГС, у которых место установки задекорировано небольшой тумбой. Плюс использования фланцевого варианта в том, что длина конструкции в этом случае составляет ровно 10 метров и не увеличивается за счет подземной части. Поэтому можно использовать стандартные грузовики для транспортировки.

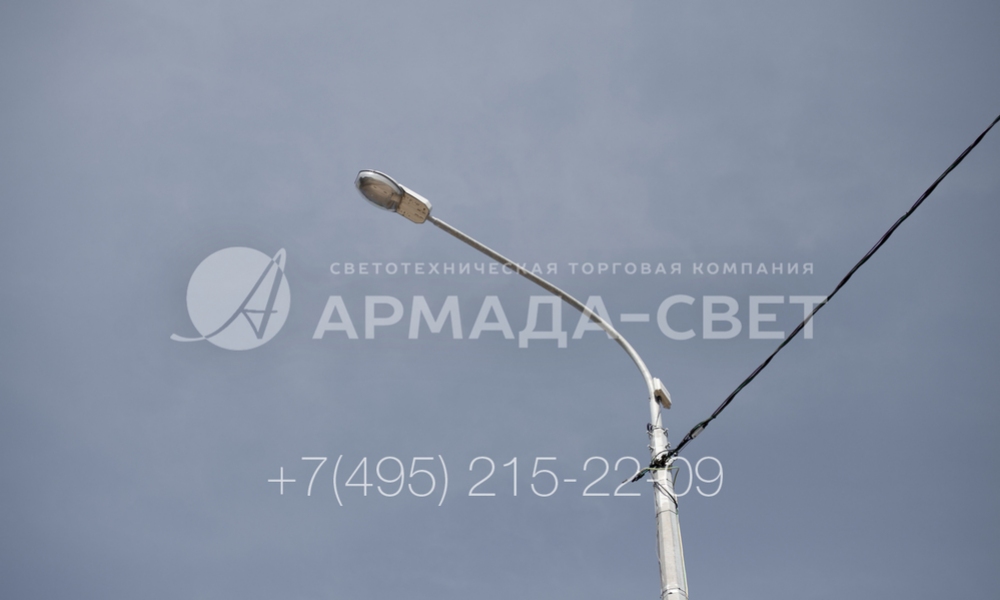

8) Опоры типа ОГС с воздушной подводкой кабеля должны идеально ровно стоять на месте и не отклоняться от вертикальной оси. Чтобы добиться этого, лучше использовать закладные детали фундамента и фланцевые конструкции. В этом случае наземная часть занимает правильное положение сама, если ЗДФ будет забетонирована правильно.

9) Опора ОГС на фотографии установлена рядом с проезжей частью. Поэтому существует опасность повреждения наземной части конструкции из-за столкновения с транспортными средствами. В этом случае лучше использовать фланцевые конструкции, так как при необходимости их можно демонтировать и заменить без разрушения фундамента.

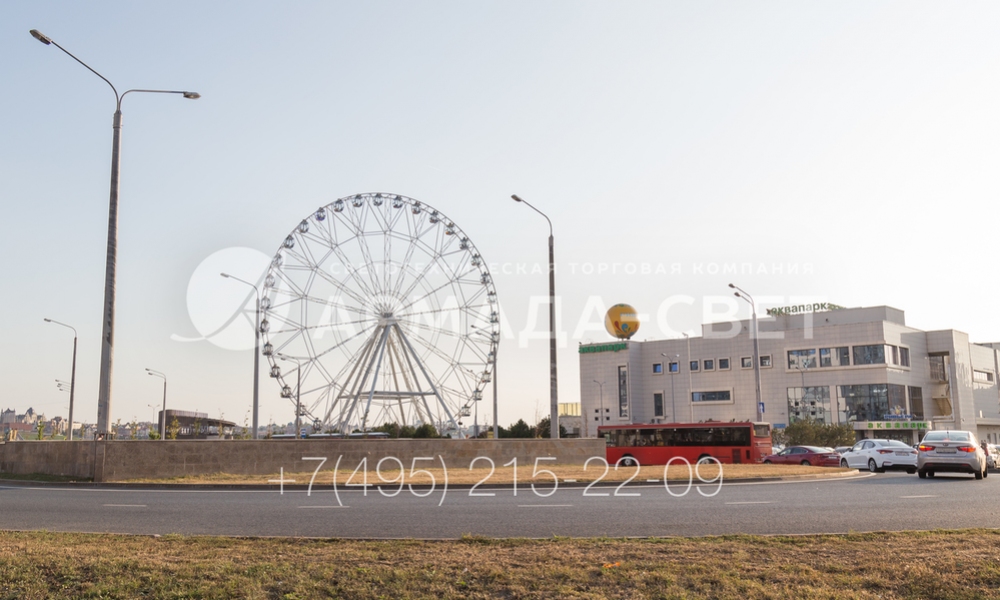

10) Осветительные опоры с граненым коническим стволом изначально разработаны в индустриальном дизайне и хорошо смотрятся на территории промышленных предприятий или вдоль дорог. Однако их можно использовать и для освещения мест массового отдыха людей. На фотографии опоры типа ОГС установлены на территории аквапарка в одном из южных городов России.

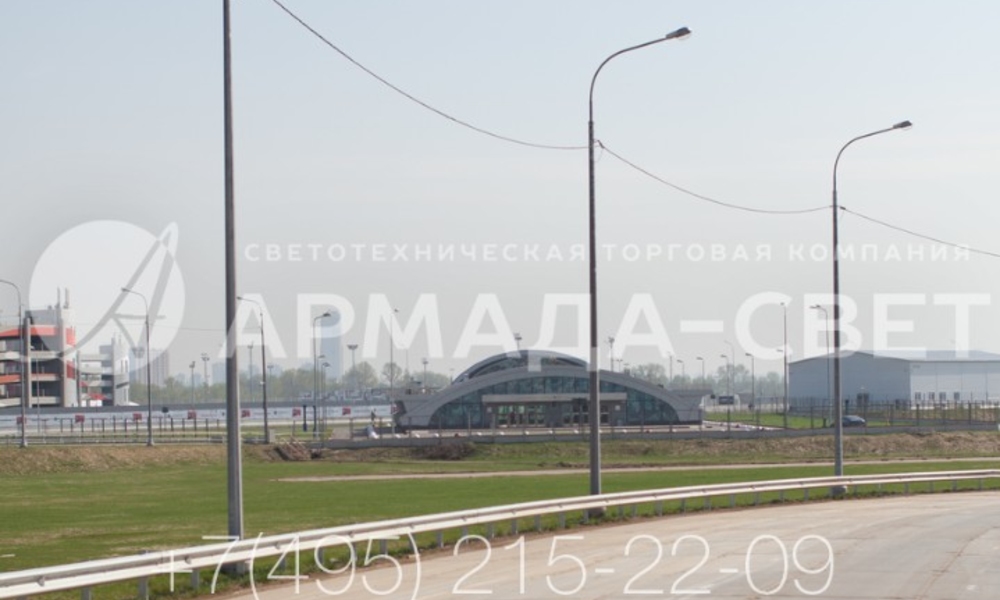

11) При строительстве систем освещения протяженных улиц или автомобильных дорог на первый план выходит удобство монтажа осветительных конструкций. Поэтому в таких случаях подрядные организации чаще используют фланцевые опоры (на фото). У них операция по бетонированию ЗДФ и монтажу наземной части выполняются в разное время.
