ОГС-1.0-10 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГС-1.0-10 Опоры граненые силовые

+11

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГС-1.0-10
Верхний диаметр (мм): 150
Вес (кг): 316
Высота (м): 10
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Силовая
Нижний диаметр (мм): 315
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 500
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 92 114 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГС-1.0-10 – граненая опора силового типа, металлоконструкция высотой 10 м, применяемая в создании требуемого уровня освещенности на открытых площадках и городских территориях, воздушной прокладки СИП. При необходимости организовать освещения на верхнюю часть столбов устанавливаются многорожковые кронштейны со светотехникой.

Для создания высокой устойчивости изделия к внешним нагрузкам конструкция опоры изготавливается с дополнительными ребрами жесткости в виде граней. Такая поверхность получается посредством сгибания на специальных станках стального металлопроката. Поверхность изделия защищается от коррозии и воздействия внешних факторов с помощью цинкования горячим способом. Такое покрытие не только предотвращает развитие ржавчины, но и повышает устойчивость конструкции к воздействию внешних факторов среды, а также увеличивает срок эксплуатации опор до 30 лет.

Монтаж опорных столбов выполняется фланцевым методом. Расположенный в нижней части опоры фланец соединяется с закладным элементом бетонного основания. Параметры фундамента рассчитываются для каждой опоры отдельно, выбранный тип монтажа упрощает замену опор и не требует замены фундаментного блока.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГС-1.0-10	92 114 ₽	150	315	500	420	316	10

Галерея

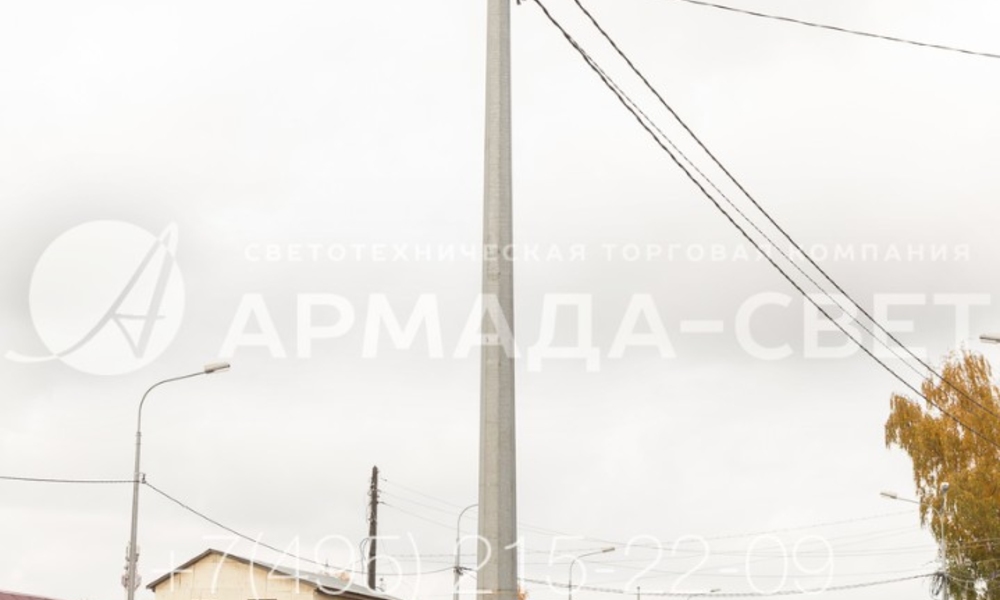

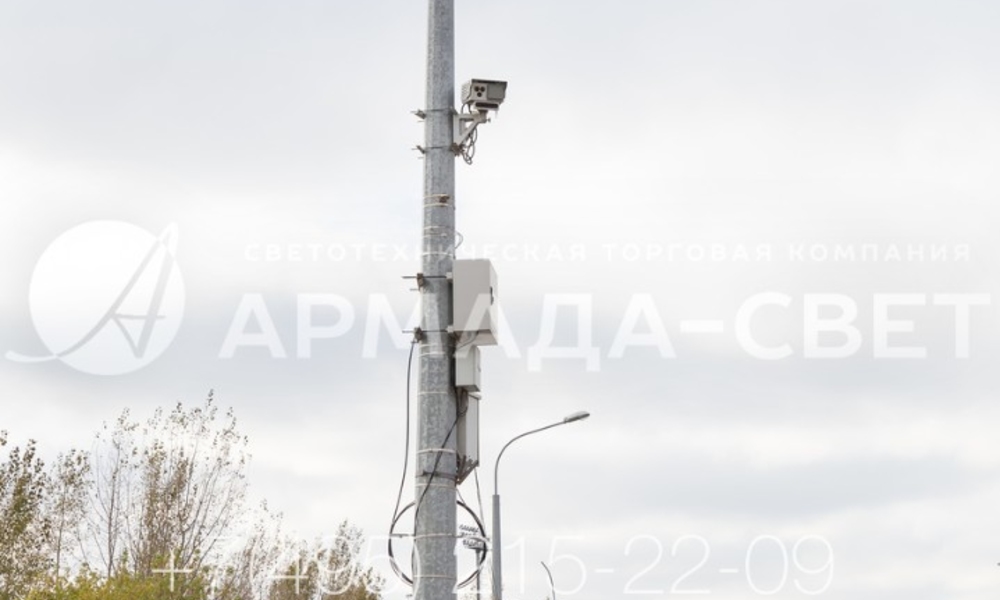

1) Основное отличие силовых опор типа ОГС от несиловых конструкций из листовой стали – большая несущая способность. На опоре, что изображена на фото, на стволе закреплена камера для наблюдения за дорожной обстановкой, светильник на кронштейне и коммуникационные шкафы. Общий вес оборудования не должен превышать 1 тонны.

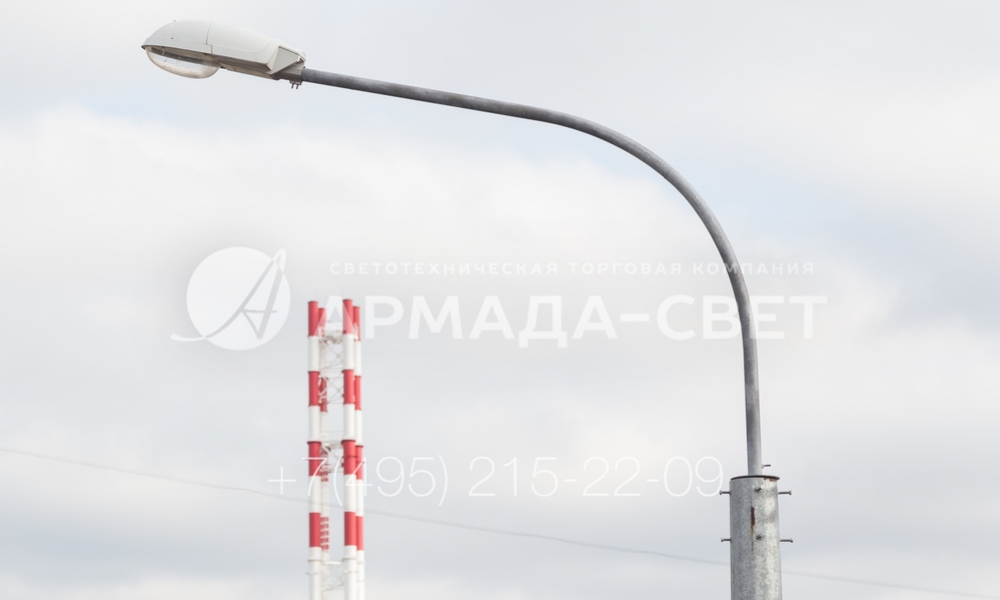

2) На фото изображен оголовок граненой стальной опоры из листового проката. В него вставлен кронштейн радиального типа под консольный световой прибор. Обратите внимание, что в этом варианте комплектации оголовок сделан под хвостовик с ограничительной шайбой сверху. Фиксация верхней детали производится с помощью болтов на стволе.

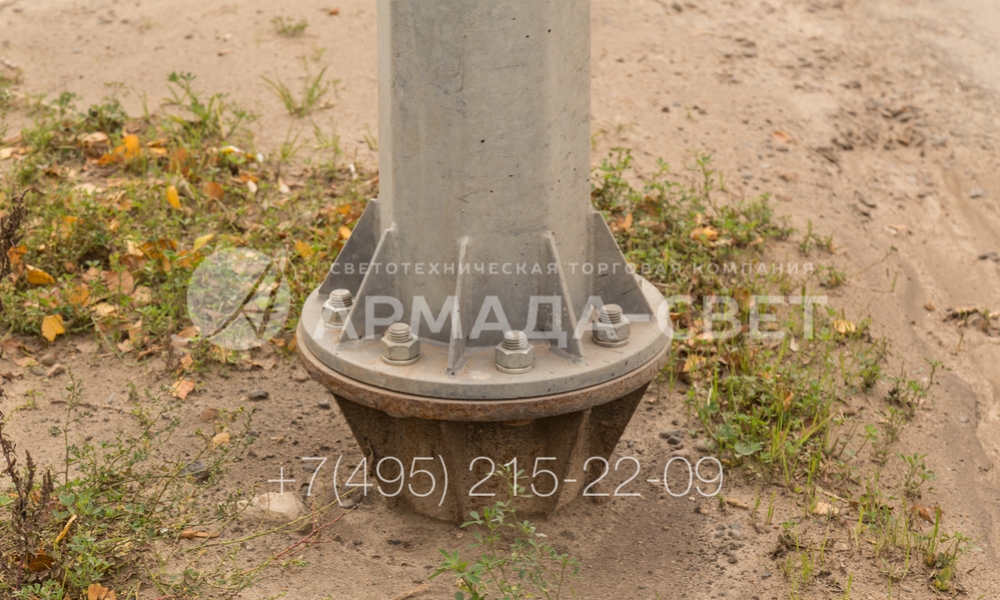

3) В нижней части опоры, которая изображена на фотографии, виден фланец, который используется для монтажа наземной части инженерной конструкции на закладной детали фундамента. Для фиксации необходимо закрутить в отверстиях болты и гайки повышенной прочности. Если опора у дороги будет повреждена в результате ДТП, ее легко заменить на новую.

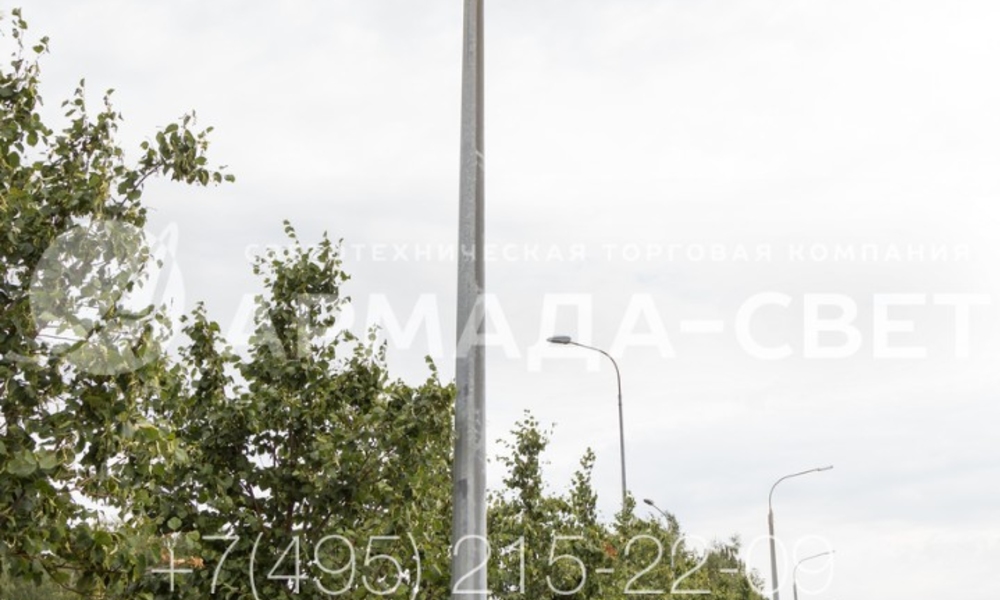

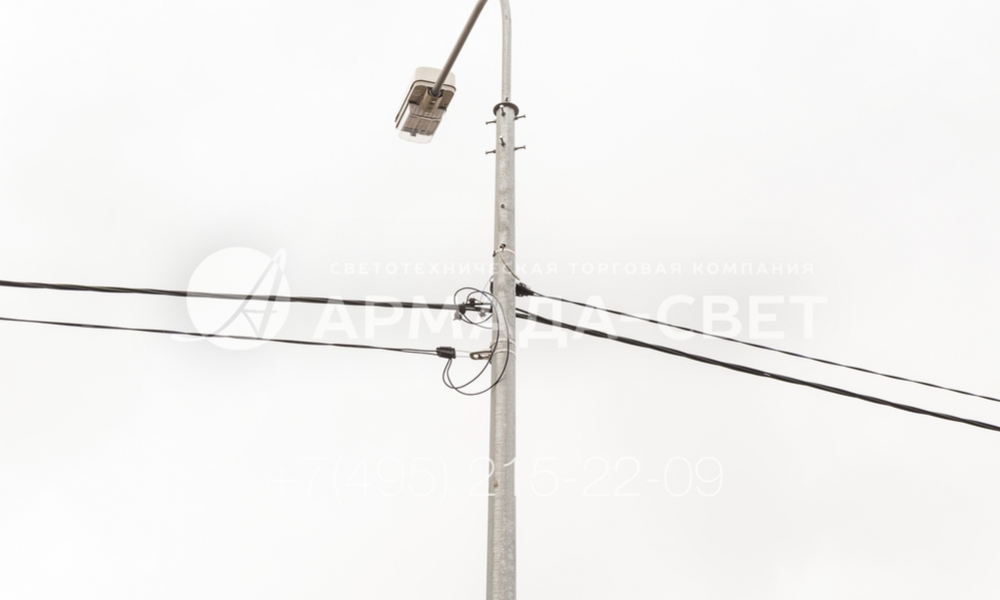

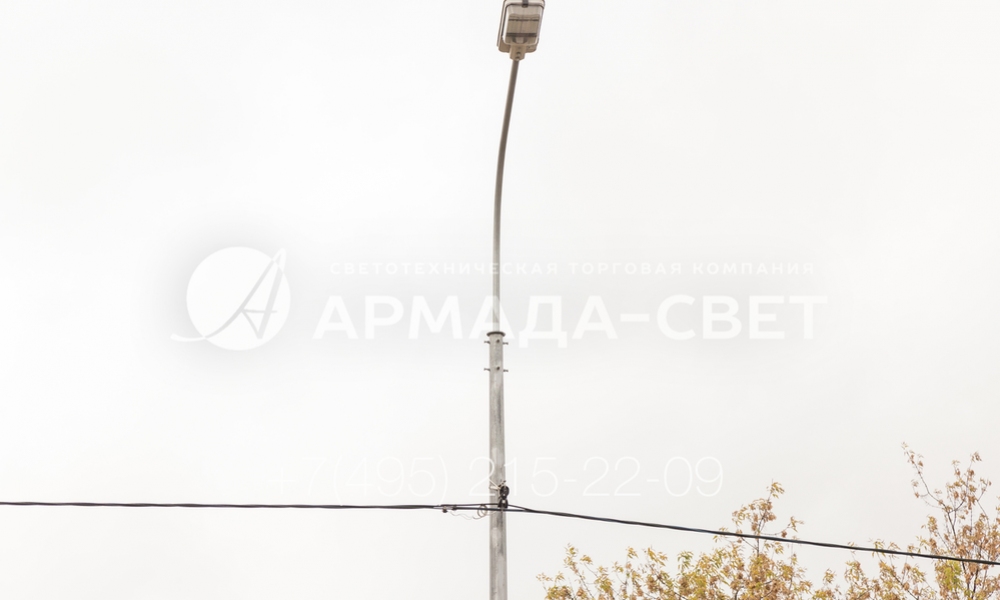

4) К одной силовой граненой опоре может подводиться несколько кабелей. Эта модель при высоте от фланца до оголовка 10 метров выдерживает нагрузку на верхнюю часть в пределах тонны. Крепление любого количества СИП на стволе производится с помощью отдельно покупаемой арматуры. Ввод питающего кабеля к светильнику производится через отверстие в стволе.

5) Опора на фотографии относится к категории силовых и применяется для освещения тротуара и проезжей части. Кабели для подачи электричества к светильникам подведены под землей в заранее выкопанных траншеях. Поэтому в нижней части каждого ствола имеются ревизионное отверстия, через которые производится коммутация силовой линии и проводки.

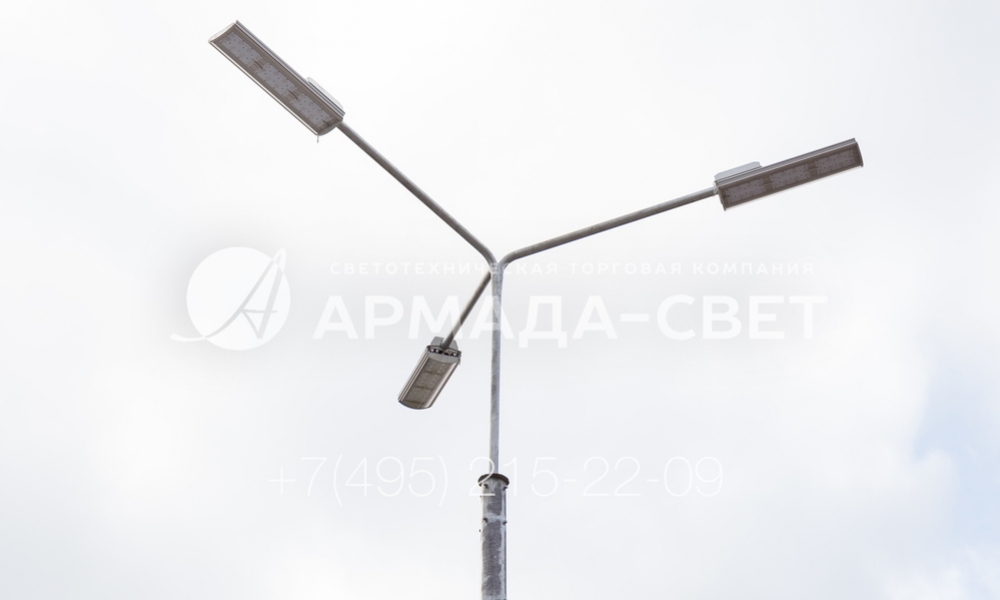

6) Силовые опоры модели ОГК подходят для создания заливающего освещения вокруг опоры. На фото изображен консольный кронштейн с тремя рожками, которые расположены под углом 120 градусов относительно друг друга. На концах рожков закреплены светодиодные светильники, которые потребляют минимум электрической энергии.

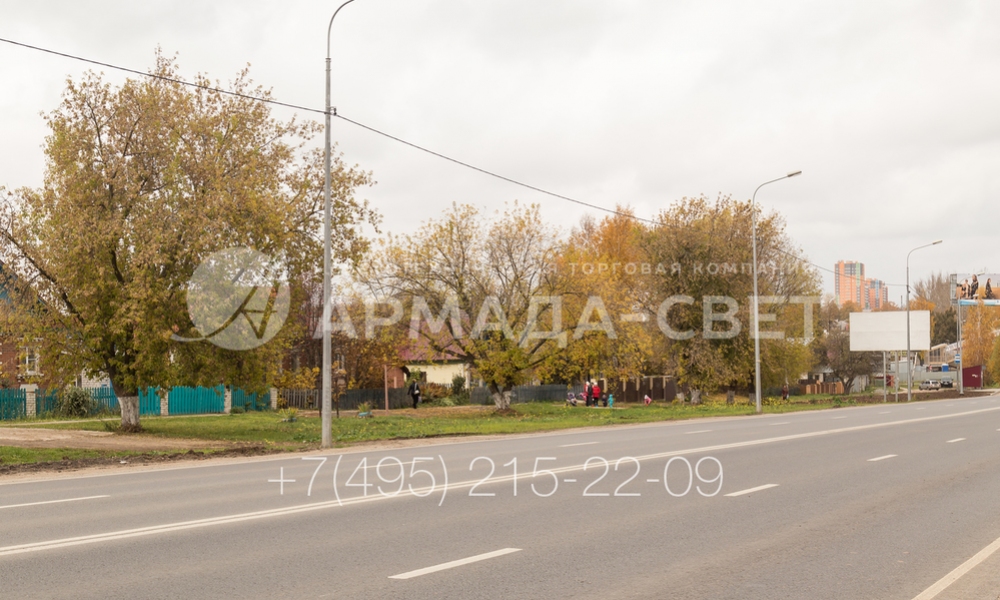

7) На фото изображена проезжая часть с двухполосным движением в одну сторону, которая освещается с помощью граненых силовых опор из листовой стали. Сверху на них установлены консольные светильники с газоразрядными лампами. Изделия делаются по типовой документации, но характеристики могут быть изменены по требованию заказчика в пределах СП и ГОСТ.

8) На фото представлен оголовок опоры ОГК, в который ставлен кронштейн со светильником. Изделия совместимы с любыми кронштейнами под хвостовик. Благодаря большой площади соприкосновения деталей вся конструкция становится прочнее даже при установке наверх мощного светильника. Опора может эксплуатироваться при сильном ветре.

9) Установка опор ОГК производится на фланец. На фото изображен монтажный узел инженерной конструкции. По индивидуальному заказу фланец может быть заменен на хвостовик. Выбор конкретного варианта для монтажа производится при оформлении заказа. Прямостоечные опоры дешевле, но имеют определенные ограничения по установке.

10) На опорах модели ОГК могут устанавливаться разные типы кронштейнов. Наиболее популярный – это кронштейн под консольный световой прибор с одним рожком. Однако число рожков, их высота и длина выноса, взаимное расположение относительно друг друга могут меняться. Кронштейны обязательно цинкуются для защиты от коррозии и увеличения срока службы.
