ОГС-0.4-8 Опоры граненые силовые

+11

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Назначение опоры: Силовая
Высота (м): 8
Тип опоры: СФГ
Вес (кг): 135,2-192
Форма ствола опоры: Граненая
Верхний диаметр (мм): 90-150
Способ установки: Фланцевая
Нижний диаметр (мм): 200-275
Размер фланца (мм): 400-500
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 6
Межцентровое расстояние отверстий B, мм: 310
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Артикул производителя: ОГС-0.4-8

В наличии

Цена: от 39 411 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Силовая опора ОГС-0.4-8 – металлоконструкция высотой 8 м, установка которой позволяет решить вопрос организации освещения на автодорогах, транспортных путях и развязках, а также в жилых и промышленных районах. Конструкция столбов позволяет применять их для подвеса СИП по воздуху. Светильники располагаются в верхней части столба на многорожковых кронштейнах. Устойчивость опоры позволяет размещать ее в районах с сильными ветрами и прочими нагрузками от природных факторов.

ОГС-0.4-8 производится из стальных листов, сгибаемых на станках для получения граненой поверхности. Металл проходит обработку горячим цинкованием, что обеспечивает изделию хорошую защиту от коррозии и прочих негативных явлений окружающей среды. Надежное покрытие увеличивает срок эксплуатации опорных столбов до 30 лет, в течение которых наружный слой не требуется менять или обновлять.

Монтаж опор выполняется на закладной фундамент. В нижней части столба располагается фланец, с помощью которого опора соединяется с ЗДФ. Такой способ установки сокращает сроки на обслуживание и ремонтные работы. При необходимости обеспечить столбу дополнительную фиксацию используются бетонные блоки.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГС-0.4-8	55 968 ₽	150	275	500	420	192	8
ОГС-0.4-8	45 911 ₽	90	240	500	420	157,5	8
ОГС-0.4-8	39 411 ₽	90	200	400	310	135,2	8
ОГС-0.4-8	40 110 ₽	90	207	400	310	137,6	8

Галерея

1) Сфера использования опор ОГС, оголовок которой изображен на фото, практически неограниченна. Их применяют для освещения автомобильных дорог в населенных пунктах и за их пределами, стоянок и парковок для транспорта, территорий торговых объектов, площадок перед ТРЦ или общественными зданиями.

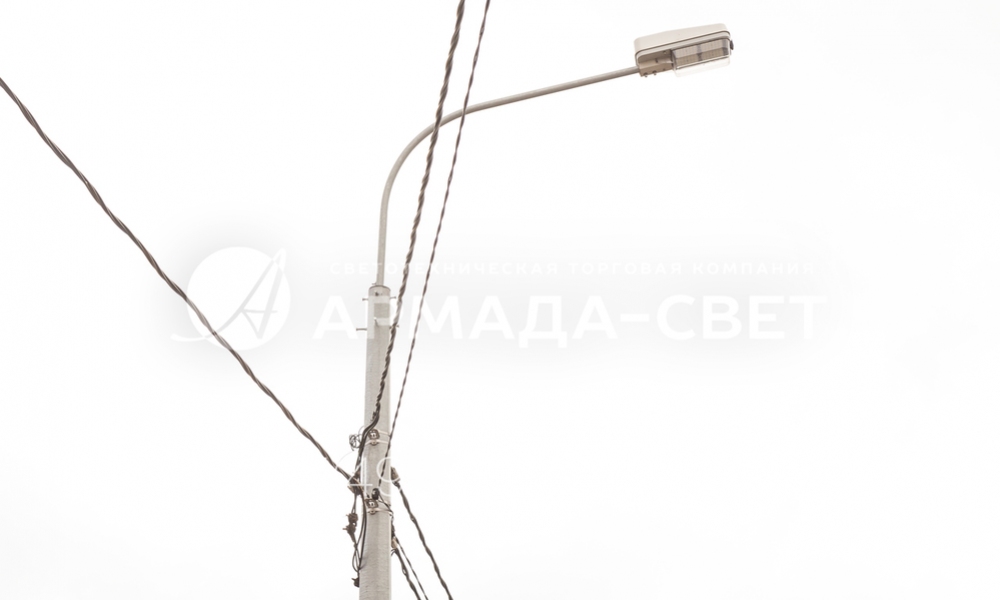

2) На фотографии изображен радиальный консольный кронштейн со светодиодным светильником, который установлен на оголовке осветительной опоры ОГС. Она популярна среди покупателей благодаря тому, что ее легко адаптировать под конкретные задачи и использовать для установки различного оборудования практически без дополнительных модификаций.

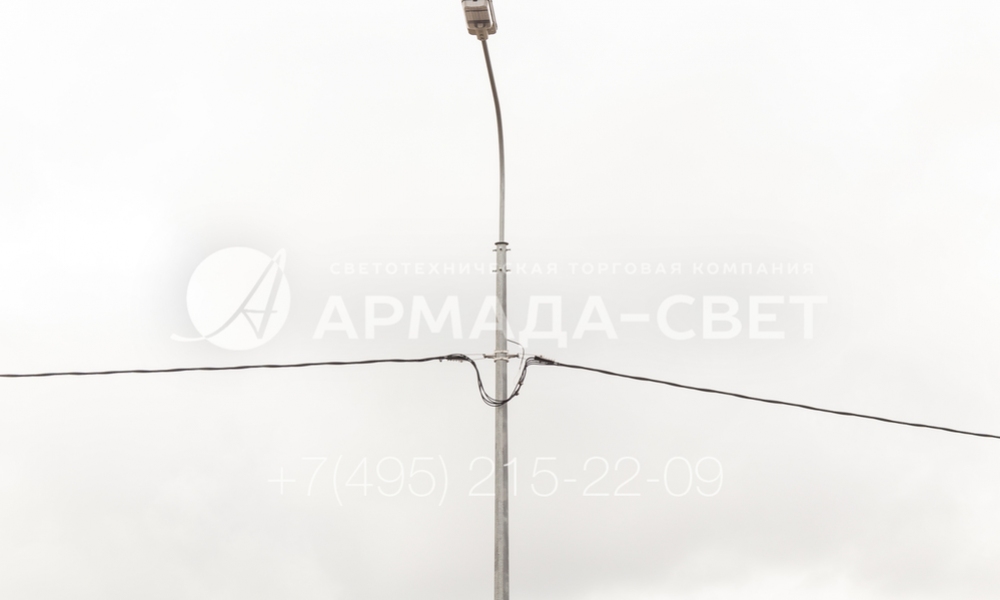

3) Опора типа ОГС на фотографии использована для освещения проезжей части в городе с использованием консольных светильников на радиальных кронштейнах с одним рожком и подводкой кабеля по воздуху. На фото хорошо видна конусность изделия, диаметр его верхней части меньше нижней для уменьшения материалоемкости.

4) Для изготовления опор, которые изображены на этой фотографии, используется листовая сталь. Марка материала подбирается согласно техдокументации или индивидуальному проекту с учетом района использования. Сталь на производство подается в рулонах, поэтому требует последующего раскроя на детали перед дальнейшим производством готовых изделий.

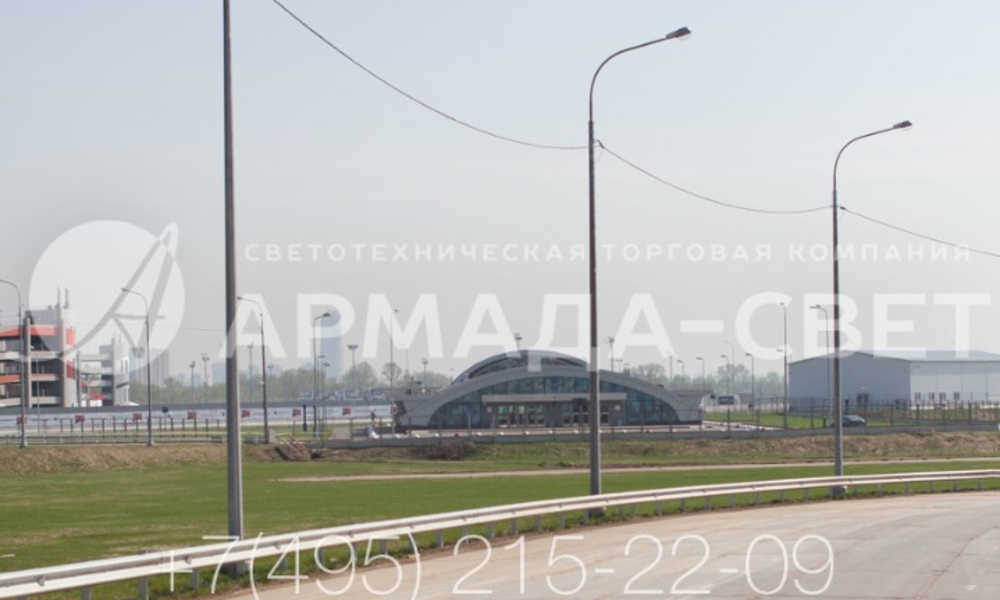

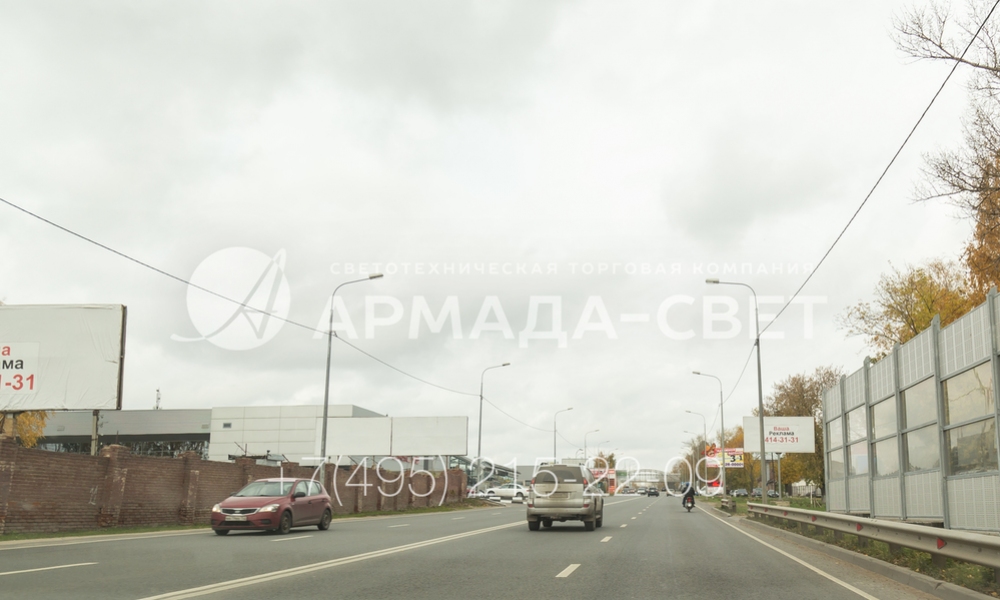

5) На этой фотографии представлены осветительные конструкции, с помощью которых построена осветительная сеть многополосной автомобильной дороги. Стволы у опор типа ОГС имеют многогранное поперечное сечение. Вершины фигуры образуют большое количество ребер жесткости, поэтому опора выдерживает нагрузку на верхнюю часть до 400 кг при высоте 8 м.

6) Установка этой граненой осветительной опоры производится на фланец. Деталь в нижней части ствола из листовой стали имеет круглую форму с большим количеством отверстий под крепежные болты. Чтобы исключить обрушение при большой нагрузке под сильным ветром фланец дополнительно укрепляется треугольными косынками.

7) Опоры на фотографии используются для освещения дороги. Однако вместо одного светильника на их верхушках можно устанавливать несколько световых приборов. Ствол конструкции по умолчанию делается с оголовком под кронштейны с хвостовиком. Однако можно модифицировать изделие и адаптировать его под кронштейн с обечайкой.

8) На фото изображена осветительная опора со светодиодным светильником на кронштейне консольного типа. Подводка силового кабеля для работы осветительного оборудования выполнена по воздуху. Обратите внимание, что от СИП отходит отдельный провод, который вводится внутрь ствола через отверстие в листовой стали.

9) Ствол осветительной опоры ОГС в стандартном варианте устанавливается на месте с помощью фланца. Однако этот вариант монтажа не является единственным. На фото видно, что опора закреплена в грунте прямостоечным способом. Выбрать подходящий для вас вариант можно у производителя при оформлении заказа.

10) Так как ствол опоры делается из листовой стали, он имеет очень маленький вес в сравнении с аналогами из трубного проката. Одновременно с этим прочность конструкции выше, чем у разновидности с круглоконическим стволом. Опоры такой модели часто применяются для освещения придомовых территорий, так как их легко перевозить и монтировать
