ОГС-0.7-10 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГС-0.7-10 Опоры граненые силовые

+11

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Назначение опоры: Силовая
Высота (м): 10
Тип опоры: СФГ
Вес (кг): 226,6-253
Форма ствола опоры: Граненая
Верхний диаметр (мм): 120-150
Способ установки: Фланцевая
Нижний диаметр (мм): 290-340
Размер фланца (мм): 500-540
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 6
Межцентровое расстояние отверстий B, мм: 420
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Артикул производителя: ОГС-0.7-10

В наличии

Цена: от 66 054 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГС-0.7-10 – силовая металлоконструкция высотой 10 м, предназначенная для установки светотехники и подвода кабельных проводов. Опорные столбы данного типа применяются для создания внешней иллюминации в жилых и промышленных районах, на территории торговых и спортивных объектах, автомагистралях и транспортных путях. Размещение светильников, участвующих в освещении, выполняется на кронштейнах, фиксируемых в верхней части столба болтами.

Изделие отличается длительным сроком эксплуатации и высокой устойчивостью. Опора изготавливается из качественного стального проката, который сгибается на специальных станках для получения граней – дополнительных ребер жесткости. ОГС-0.7-10 покрывается слоем цинка горячим способом, что предотвращает развитие ржавчины, делает опору невосприимчивой к воздействию отрицательных факторов среды и увеличивает срок ее использования до 30 лет.

В нижней части ОГС-0.7-10 располагается фланец, предназначенный для соединения с ЗДФ бетонного фундамента при установке. Расчет глубины залегания закладного элемента рассчитывается индивидуально для каждой опоры и зависит от места ее установки и климатических особенностей региона.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГС-0.7-10	73 750 ₽	150	315	500	420	253	10
ОГС-0.7-10	72 365 ₽	120	340	540	440	248,25	10
ОГС-0.7-10	66 054 ₽	120	290	500	420	226,6	10

Галерея

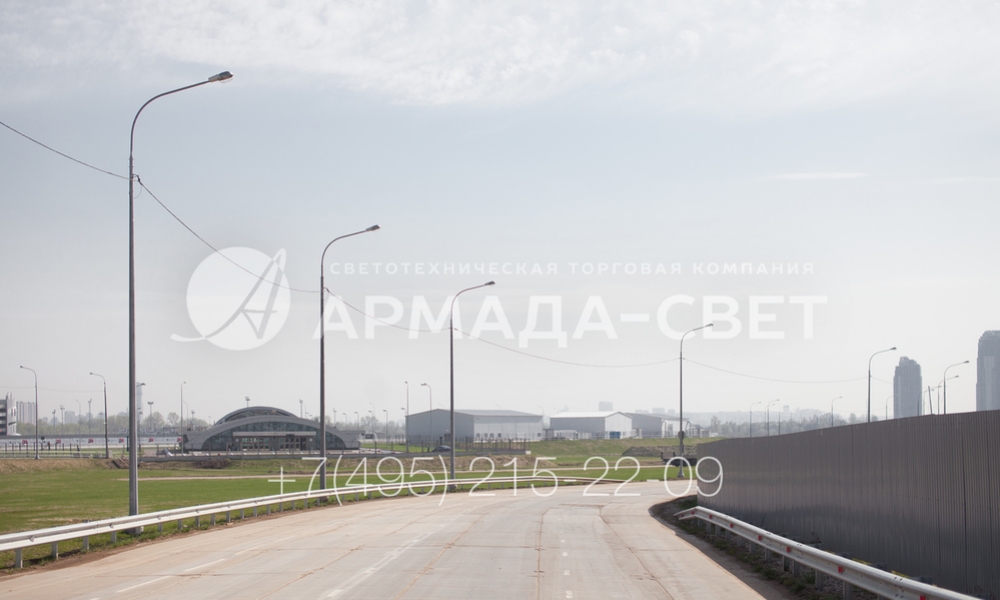

1) Все опоры ОГС независимо от места эксплуатации и других параметров надежно защищаются от коррозии в процессе производства. Чтобы избежать деструктивного воздействия влаги и кислорода на углеродистую сталь, готовое изделие проходит процедуру цинкования. Металл наносится на ствол в емкостях с расплавленным металлом.

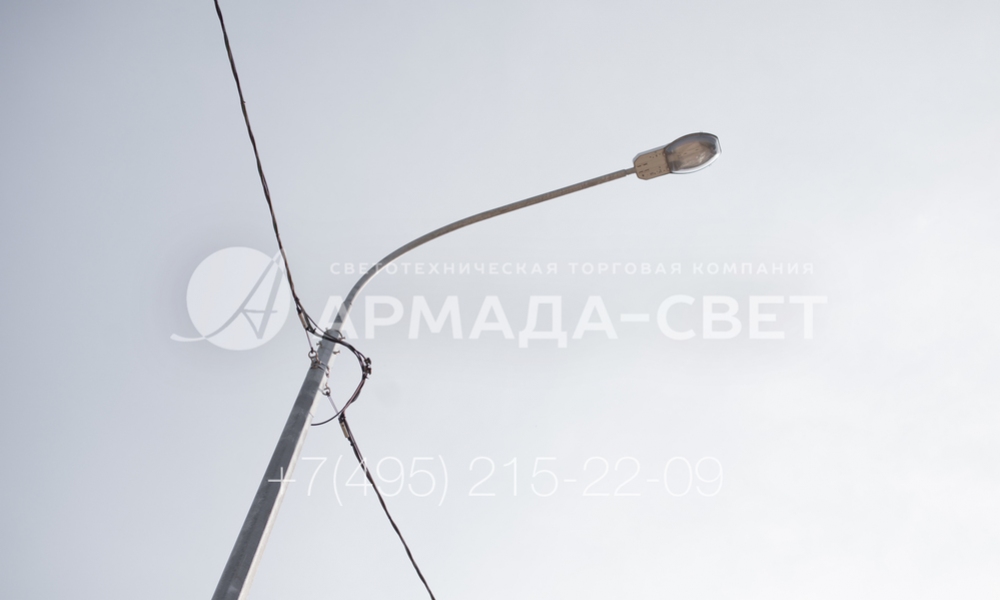

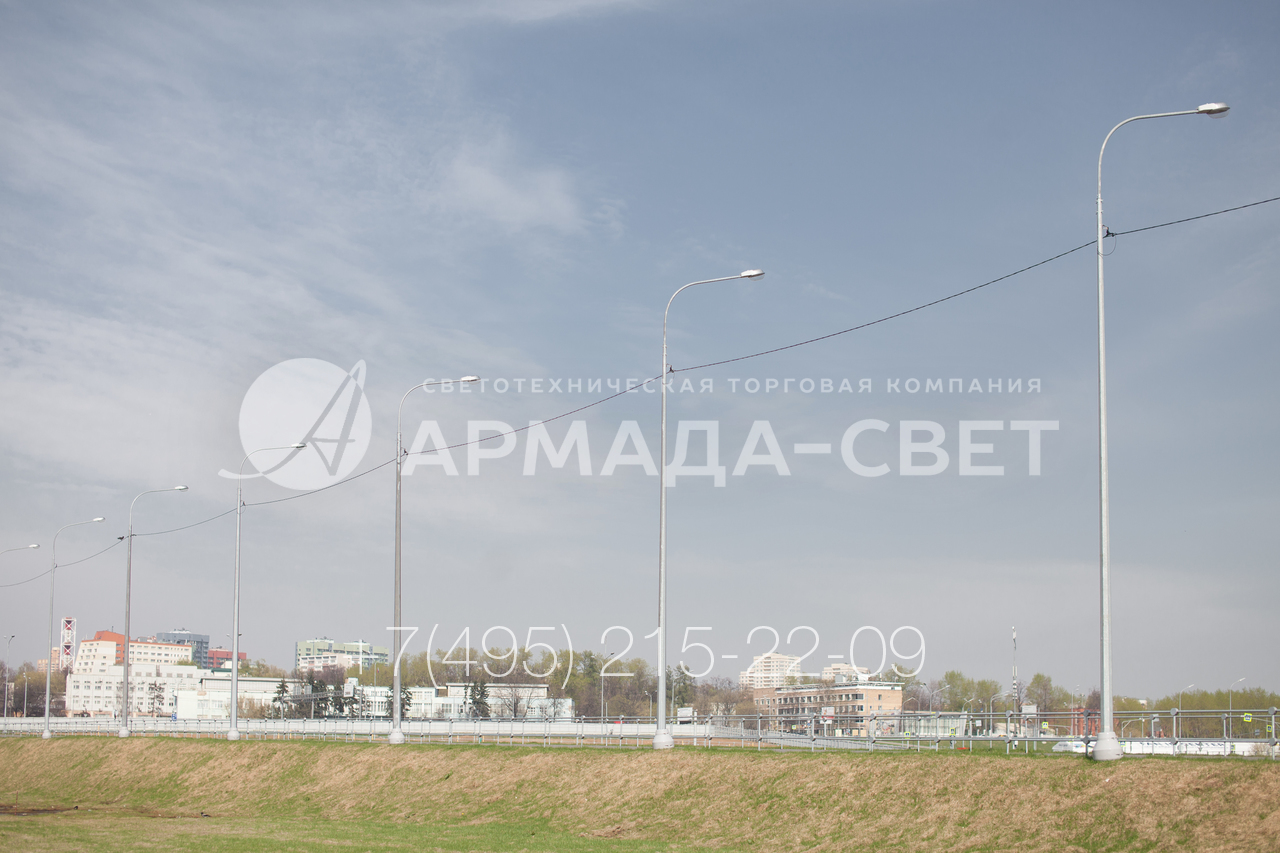

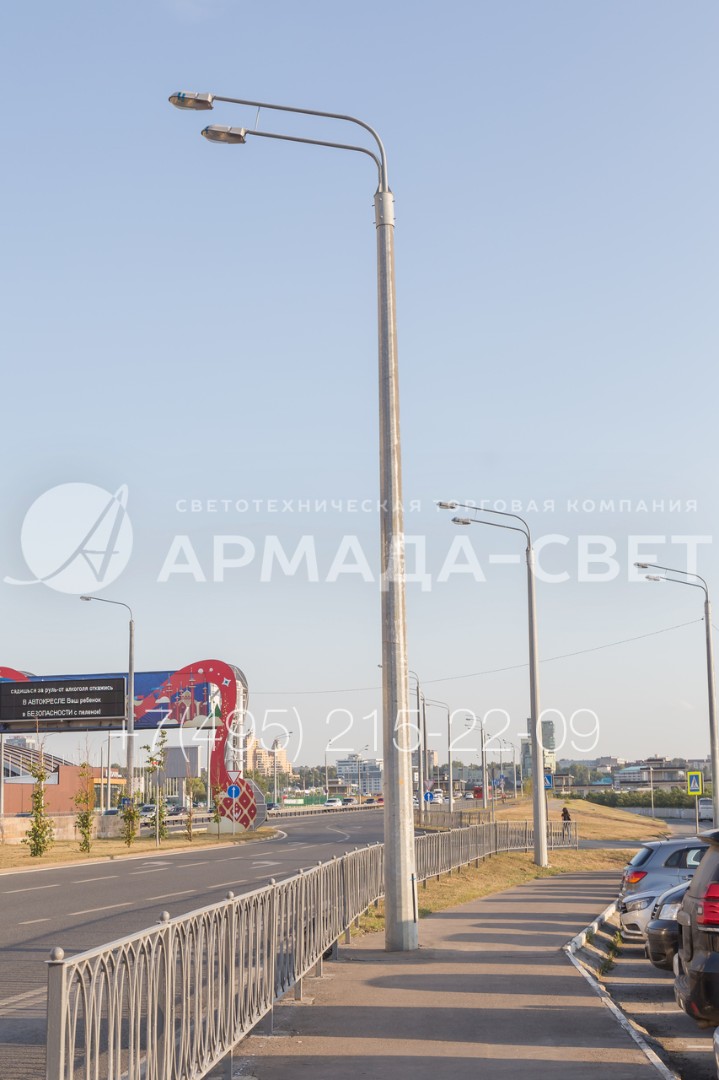

2) На фото изображены оцинкованные опоры ОГС, которые установлены вдоль автомобильной дороги в пригороде населенного пункта. ИХ поверхность полностью оцинкована. Использование цинка вместо традиционного порошкового окрашивания вызвано тем, что прочность такого слоя сохраняется до 15 лет, в то время как краска облезает уже через 4-5 лет.

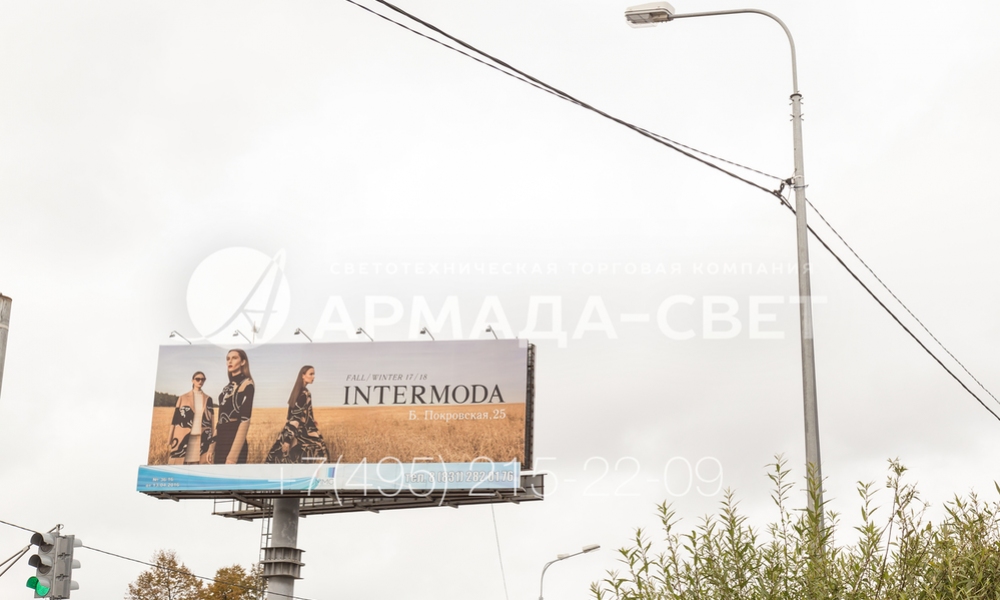

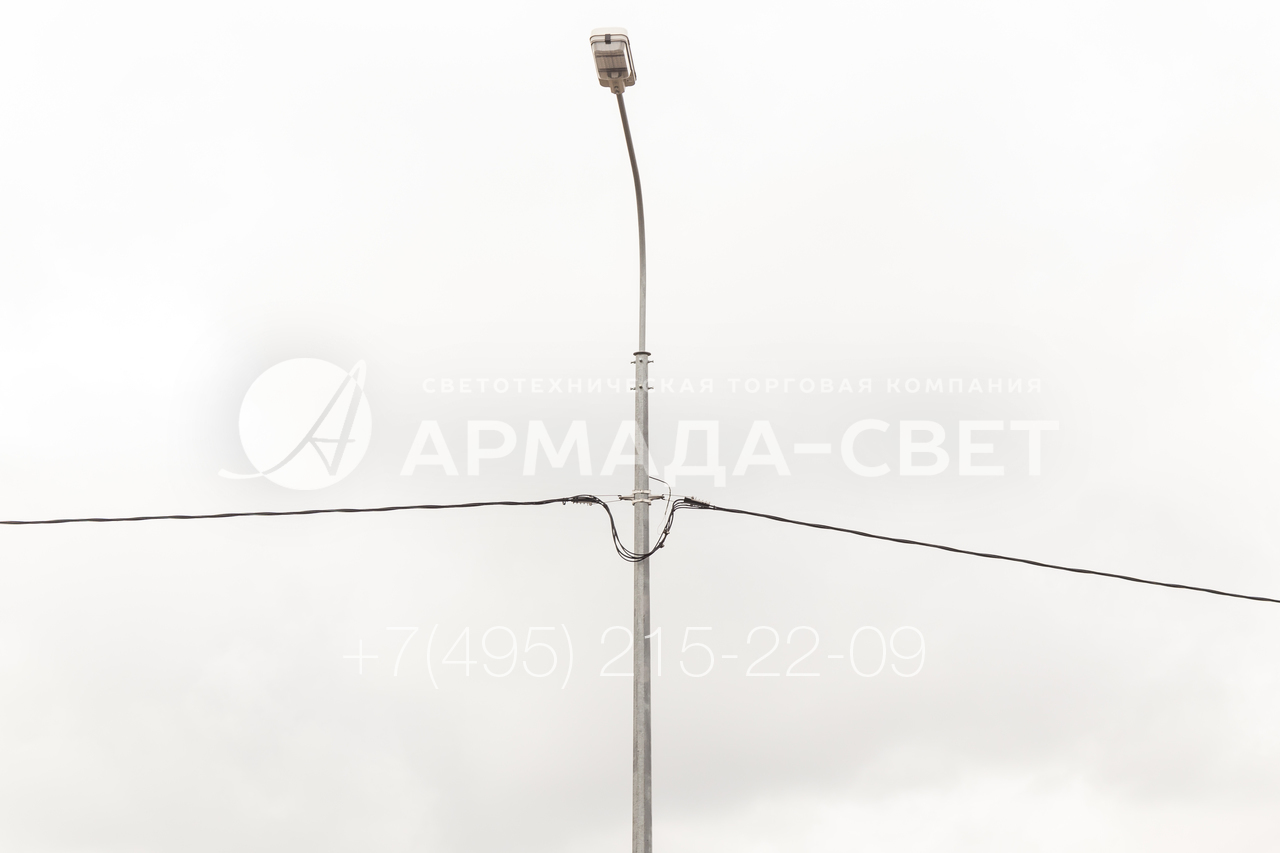

3) Все опоры с граненым коническим стволом из углеродистой стали покрыты цинком вместо краски. Такое покрытие на поверхности отличается повышенной прочностью. При перевозке, в процессе установки и эксплуатации на его поверхности не появляются царапины, сколы и другие дефекты, из-за которых теряется целостность барьерной защиты.

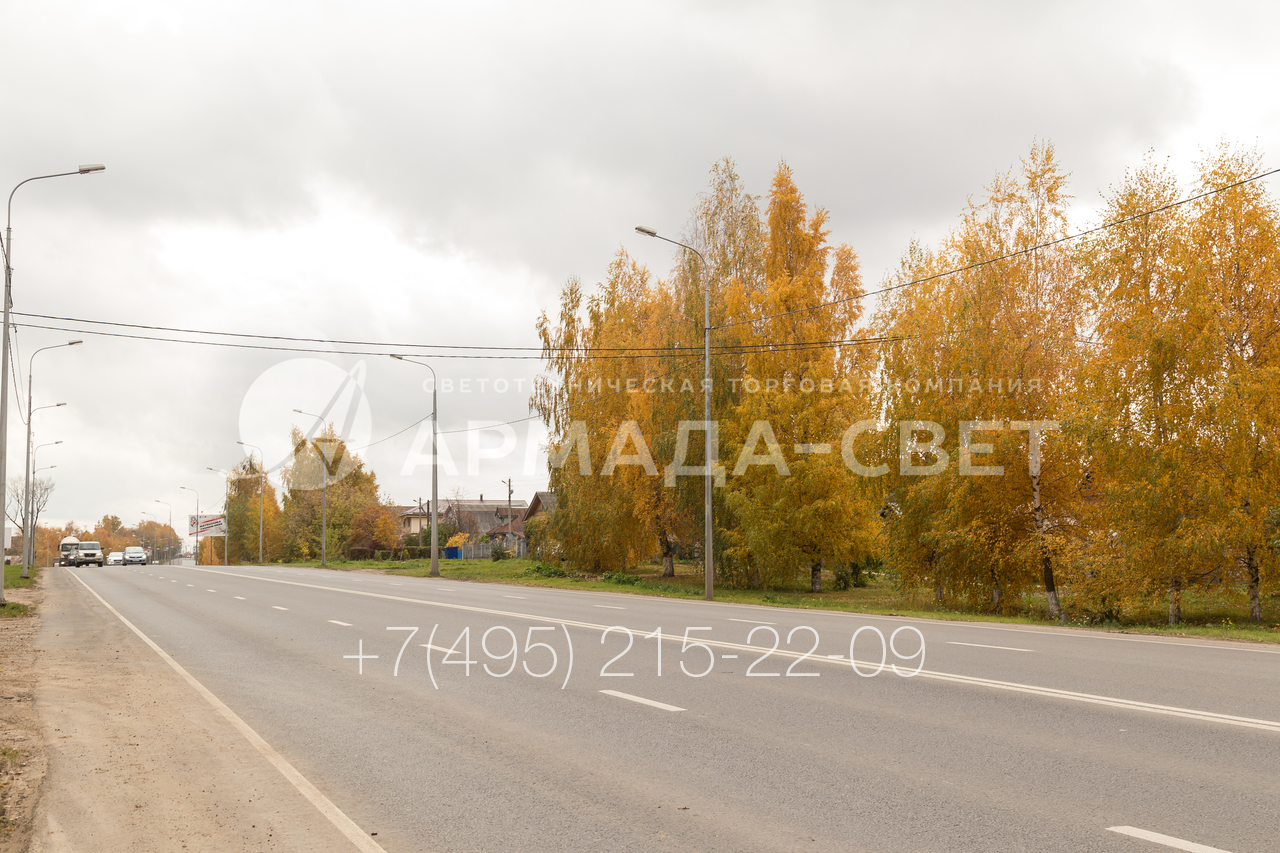

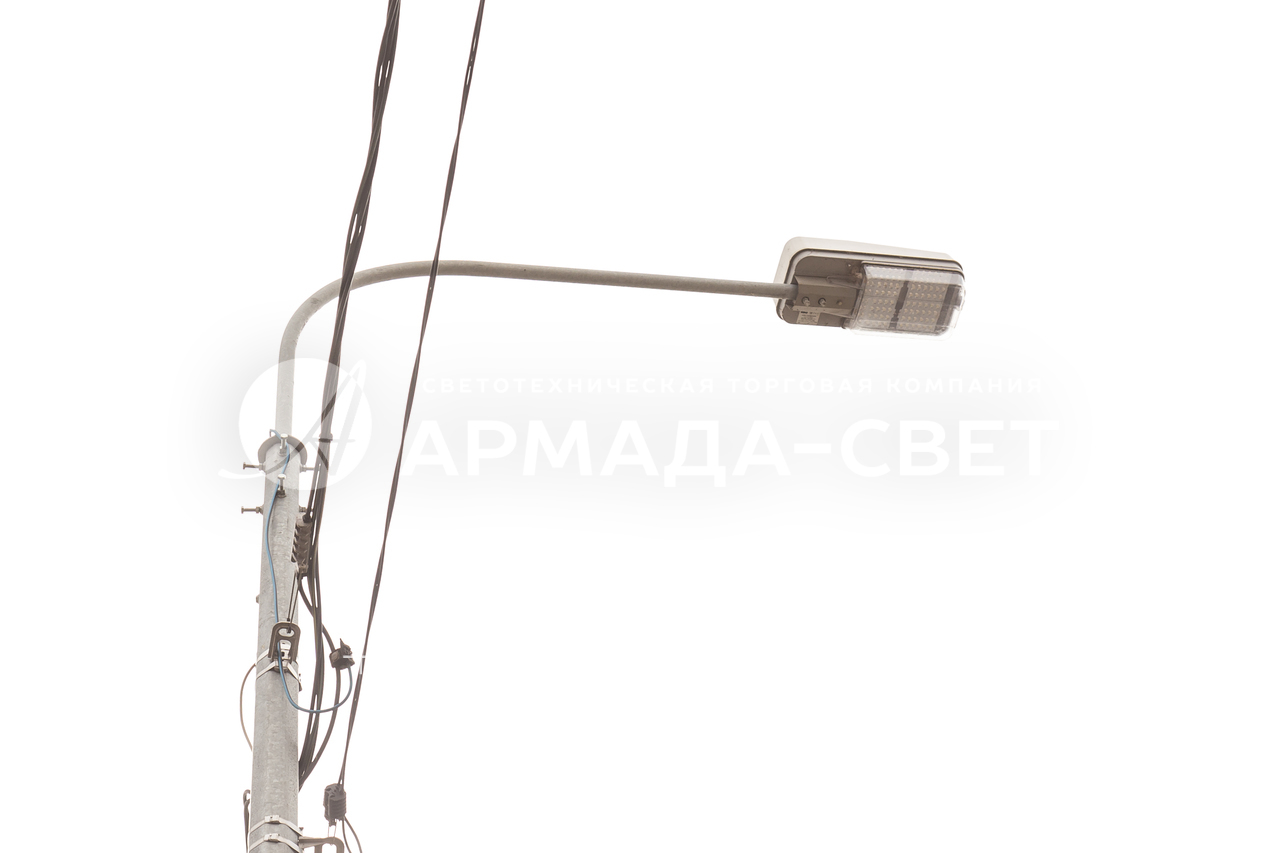

4) Опоры ОГС с граненым стволом имеют высокую несущую способность. На фото изображена конструкция со светильниками и воздушной подвеской силового кабеля. На ее ствол дополнительно установлено несколько дорожных знаков для регулировки движения. Монтаж производится на круглый фланец и трубчатую закладную деталь фундамента.

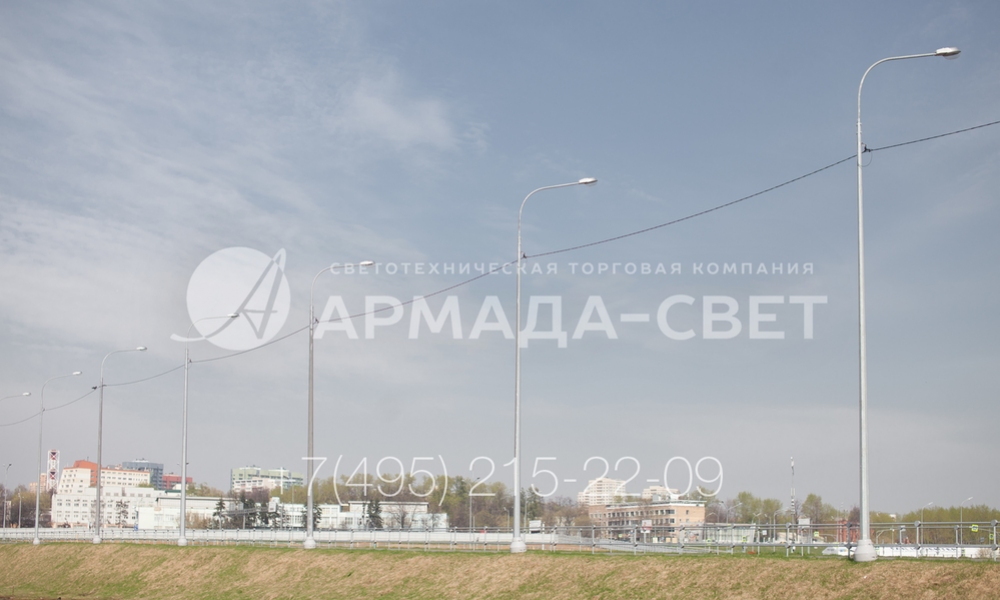

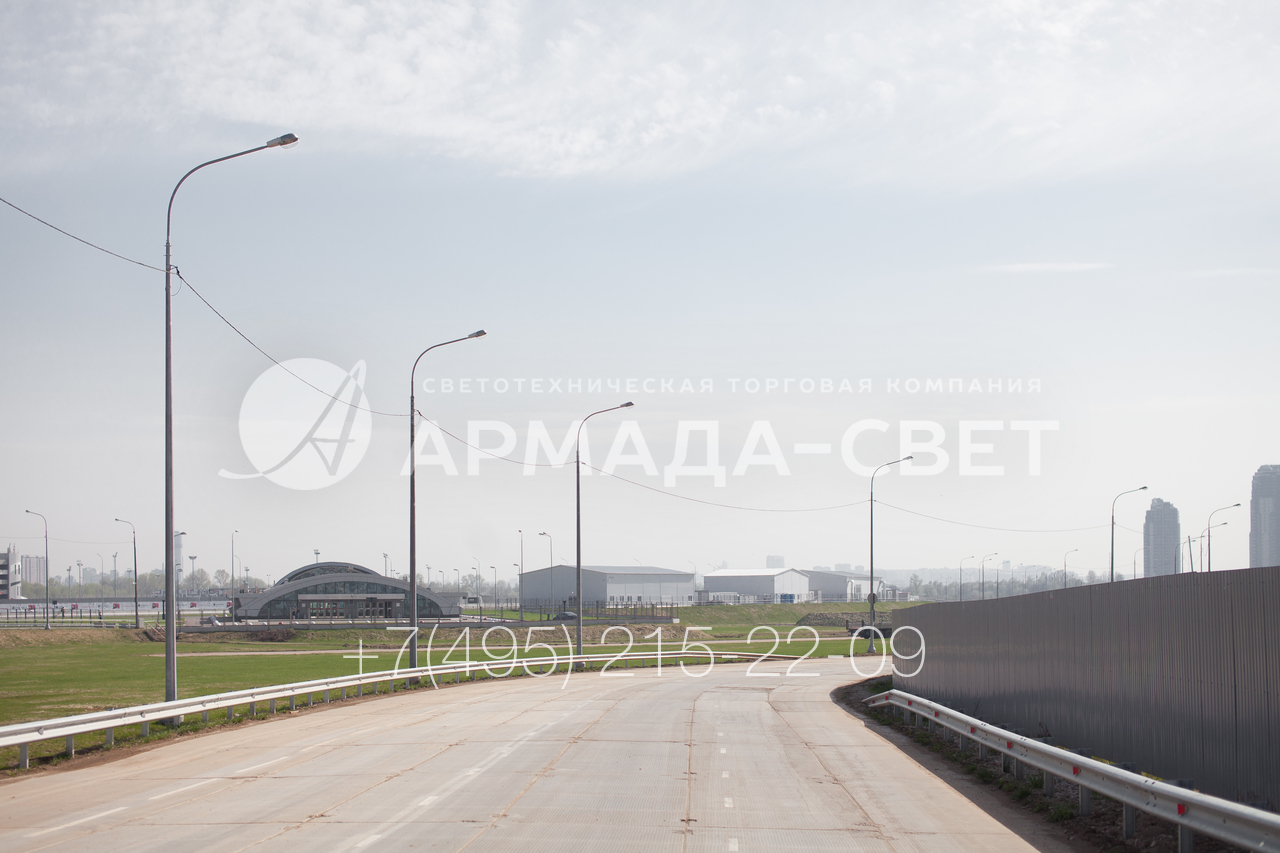

5) При цинковании опор, одна из которых представлена на фотографии, готовые изделия погружаются в емкости с расплавленным металлом целиком. Поэтому цинк благодаря разнице зарядов частиц металла и поверхности стали равномерно покрывает всю опору внутри и снаружи. Толщина слоя достигает 100 мкм, наплывы и необработанные места отсутствуют.

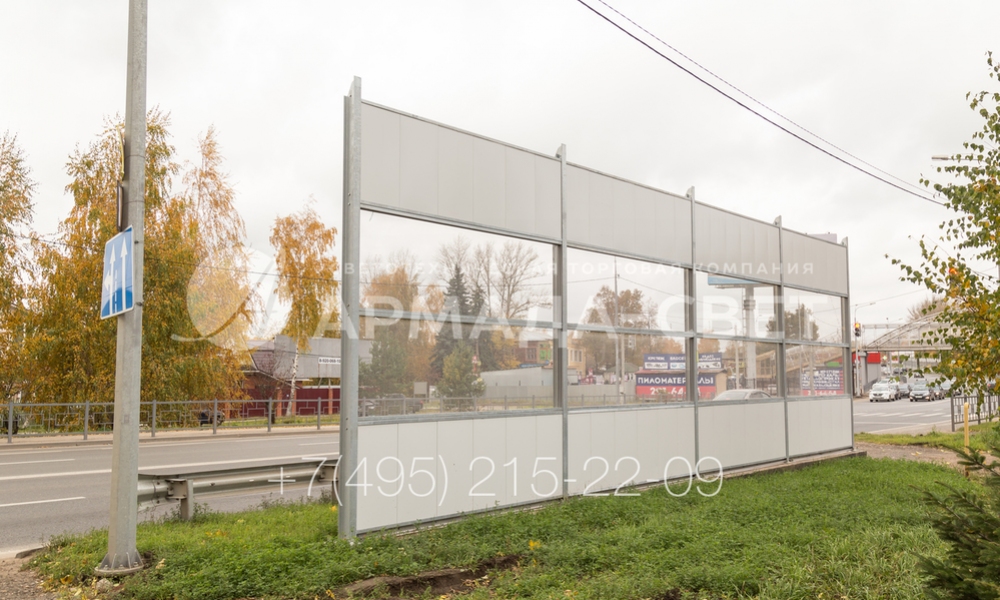

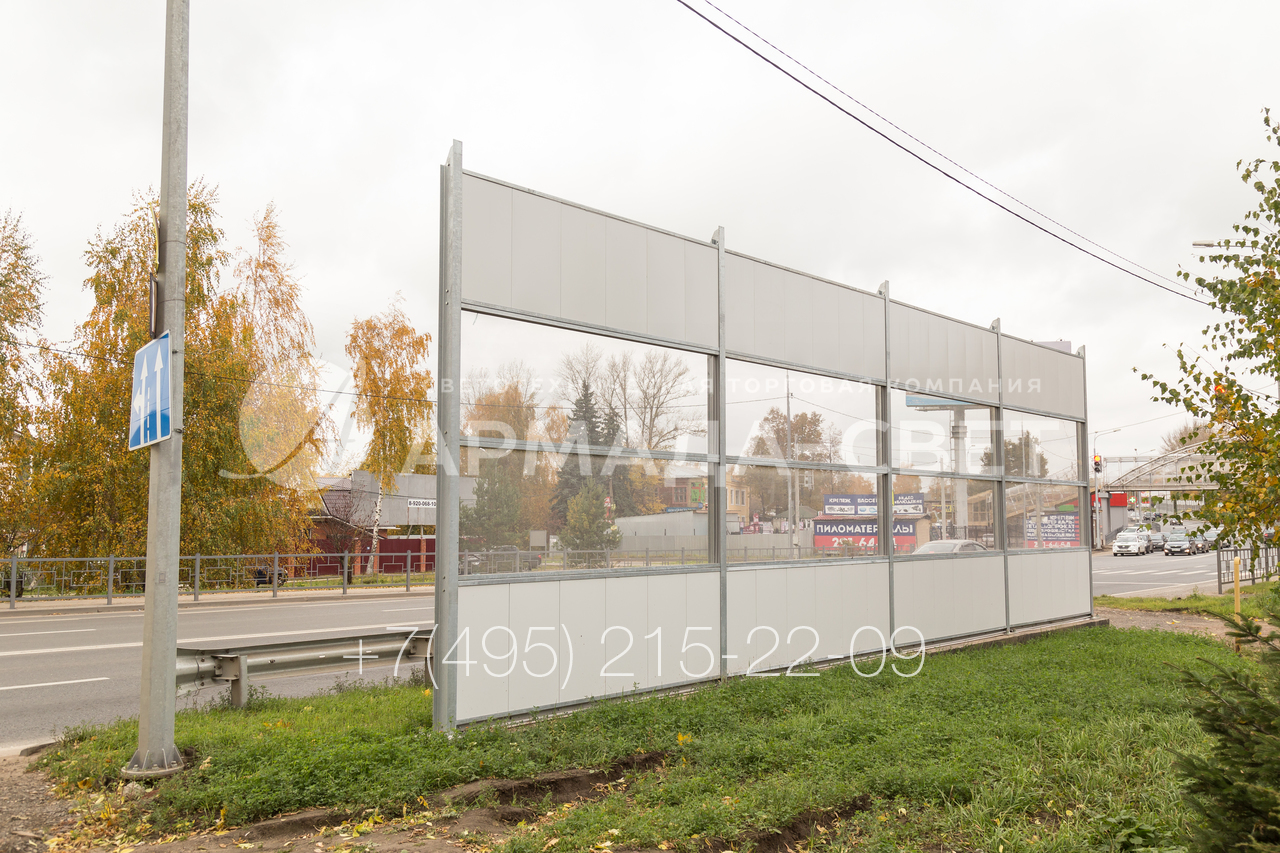

6) Опоры с граненым коническим стволом типа ОГС не окрашиваются на производстве для уменьшения себестоимости и снижения цены для конечного покупателя. Однако они и не требуют дополнительного декоративного оформления. Так как стволы цинкуются с целью защиты от коррозии, их поверхность приобретает красивый серебристый цвет.

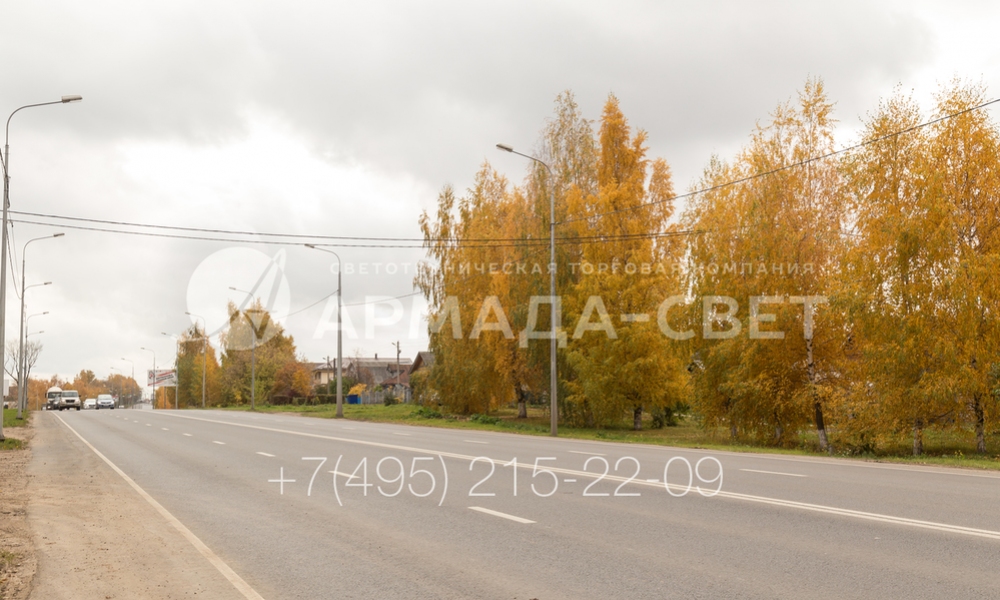

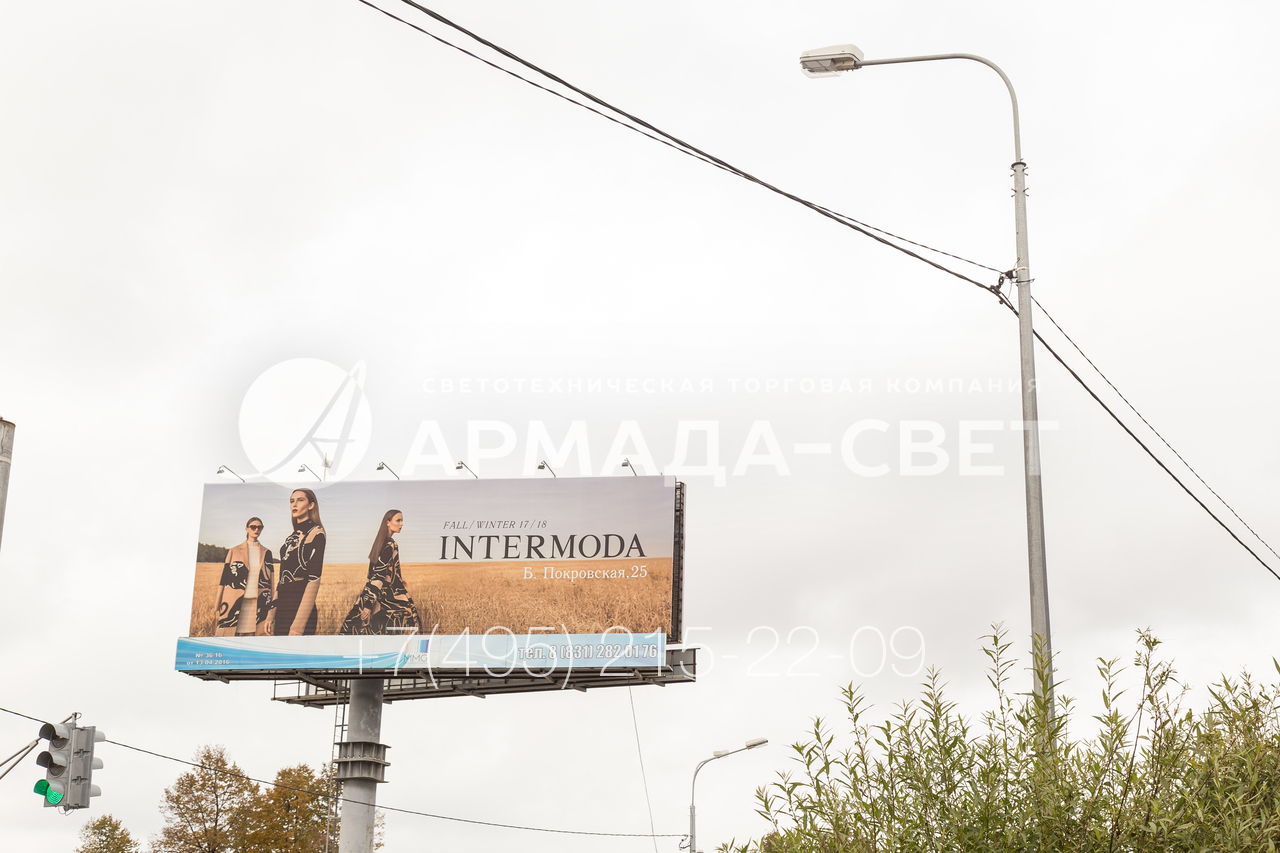

7) Опоры, которые изображены на этой фотографии, служат без потери первоначальных характеристик до 30 лет. Причем срок службы практически не зависит от условий эксплуатации. Связано это с тем, что слой цинка на поверхности формирует дополнительную электрохимическую защиту, то есть выступает как жертвенный катод в реакции окисления.

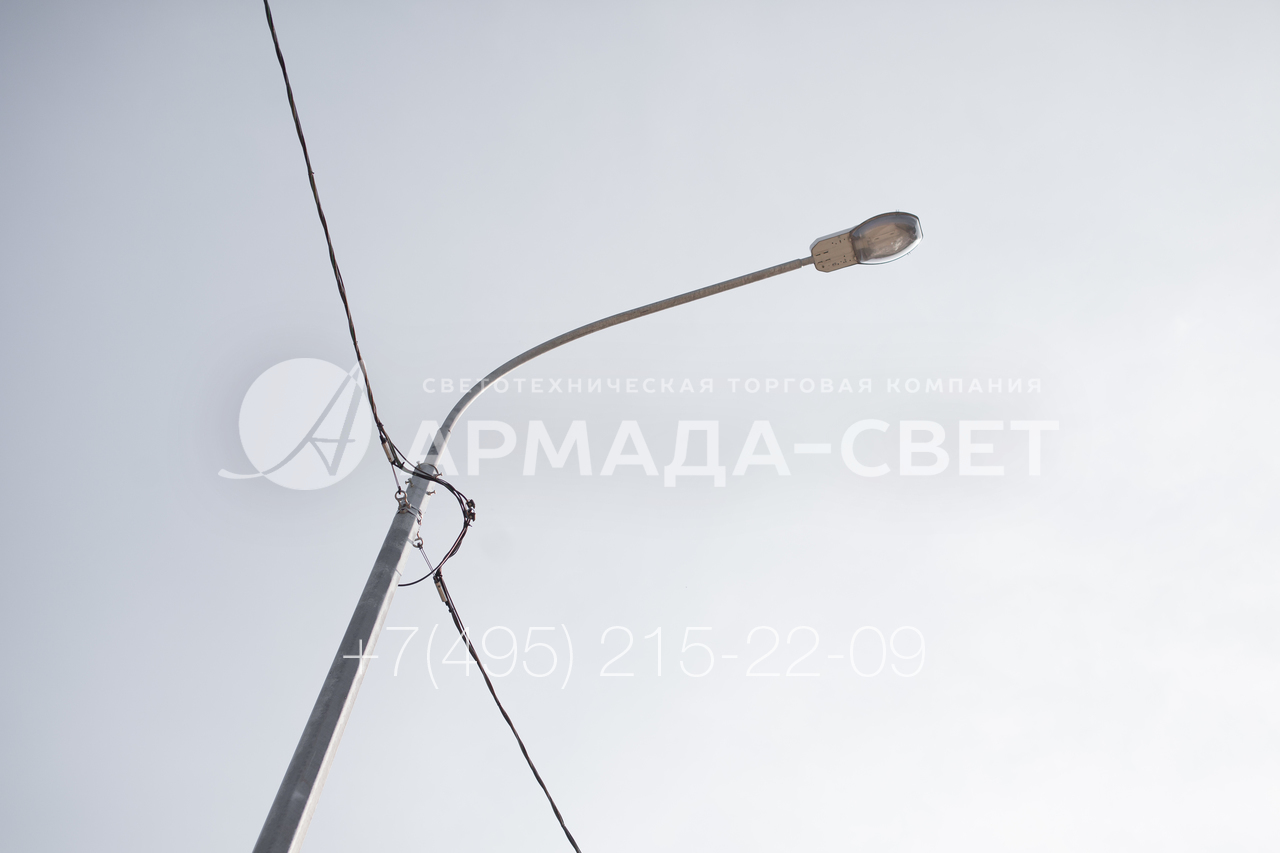

8) На фото изображены оцинкованные граненые силовые опоры с фланцевым способом установки и воздушной подводкой кабеля. Цинк наносится на углеродистую сталь так, чтобы сформировалась прочная барьерная защита внутри и снаружи. Она защищает не только от воды, но и от воздействия агрессивных веществ, которыми обрабатывают проезжую часть.

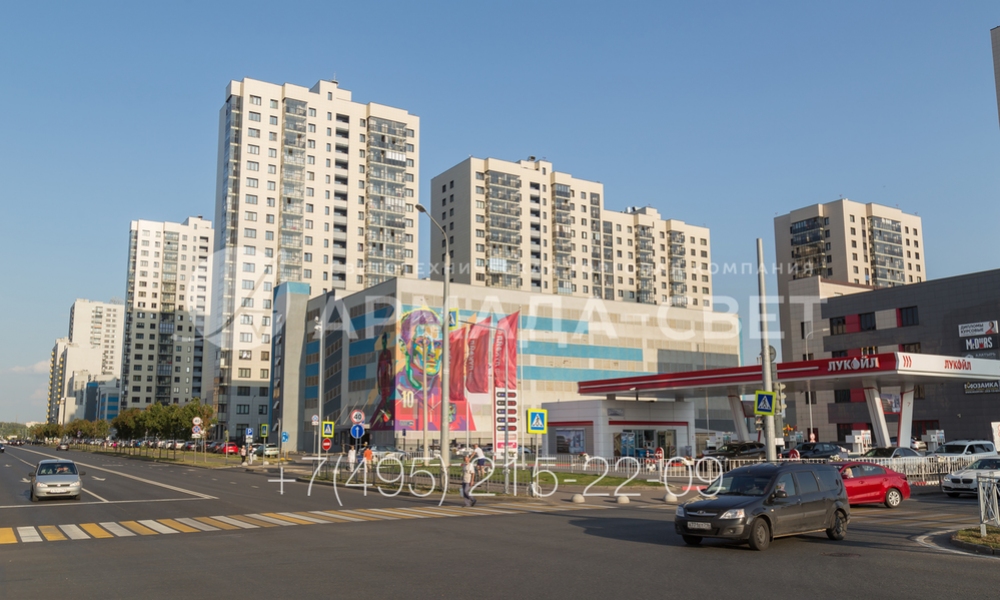

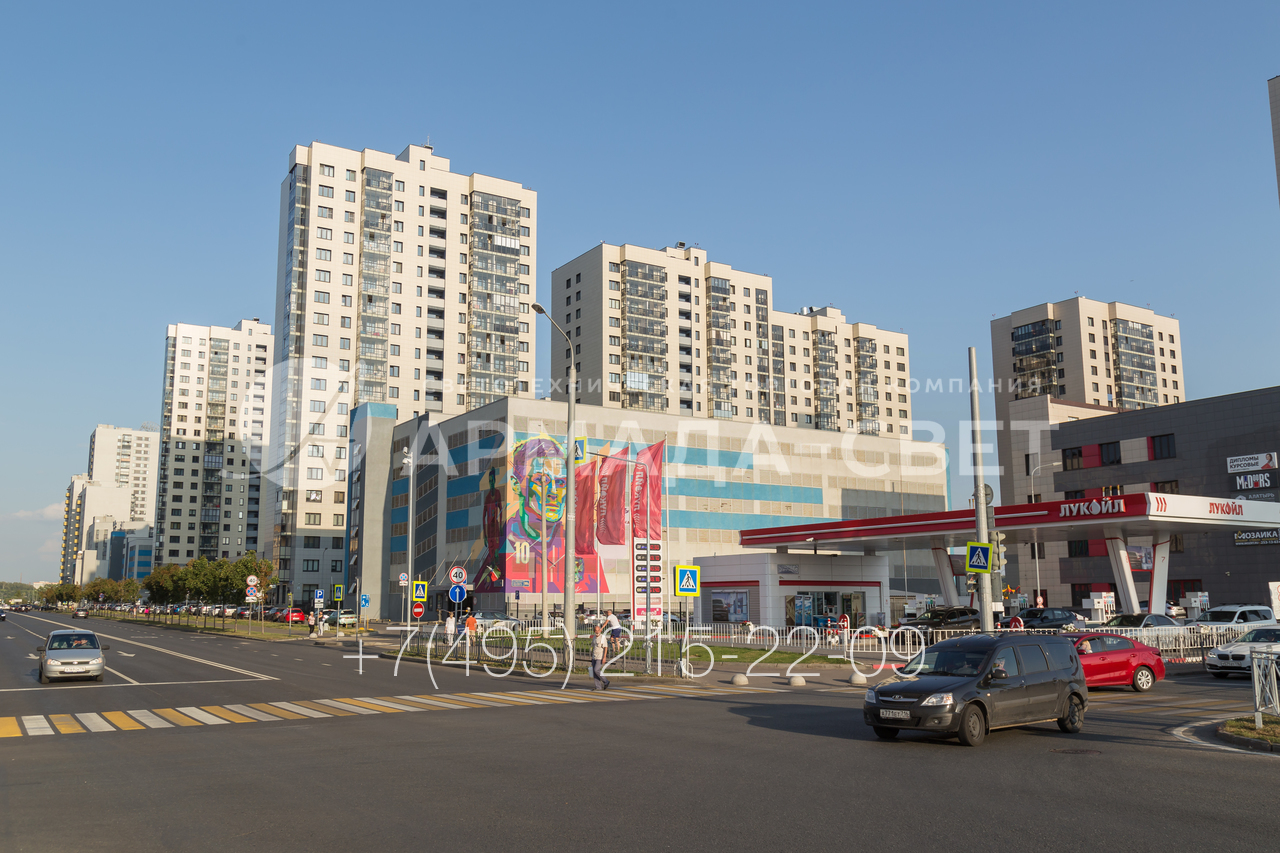

9) Опора силового типа ОГС первоначально предназначена для подключения кабелей по воздуху. Однако при использовании для освещения общественных мест и торговых объектов (автозаправочная станция на фото) кабели можно подводить под землей. В этом случае внешний вид улицы или заправки улучшается за счет отсутствия висящих СИП.

10) На фото изображена прямостоечная опора ОГС с кронштейном с креплением за обечайку и подземной подводкой кабеля. Обратите внимание, что у этой модели внизу имеется ревизионное отверстие с крышкой. Оно необходимо для того, чтобы соединить подземный силовой кабель с внутренней проводкой ствола с помощью клеммной колодки через УЗО.
