ОГС-1.0-8 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГС-1.0-8 Опоры граненые силовые

+11

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГС-1.0-8
Верхний диаметр (мм): 130-150
Вес (кг): 213-254
Высота (м): 8
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Силовая
Нижний диаметр (мм): 315-335
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 500-580
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 62 090 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Опорный столб ОГС-1.0-8 – силовая металлоконструкция, используемая в организации наружного освещения на различных территориях и участках, включая городские улицы, жилые кварталы, автодороги, спортивные и промышленные объекты. Конструкция опор позволяет применять их для воздушного подвода СИП, размещения рекламных щитов и иных конструкций.

Универсальные по назначению опорные столбы ОГС-1.0-8 изготавливаются из качественной стали. Металлопрокат проходит гибку на специализированном оборудовании, что позволяет получить изделие с граненой поверхностью. Сваривание краев продольным швом создает внутреннюю полость, что облегчает вес изделия. Для защиты от коррозии металлическая поверхность обрабатывается горячим цинкованием. Это предотвращает развитие ржавчины, повышает устойчивость конструкции к воздействию внешних факторов, а также увеличивает срок эксплуатации изделия до 30 лет.

ОГС-1.0-8 монтируется фланцевым методом. Нижняя часть опоры с фланцем соединяется с закладным элементом бетонного фундамента. Расчет параметров основания выполняется индивидуально для каждой опоры с учетом внешних факторов. Такой тип установки позволяет менять столбы без замены самого фундамента.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГС-1.0-8	74 041 ₽	150	315	500	420	254	8
ОГС-1.0-8	62 090 ₽	130	335	580	470	213	8

Галерея

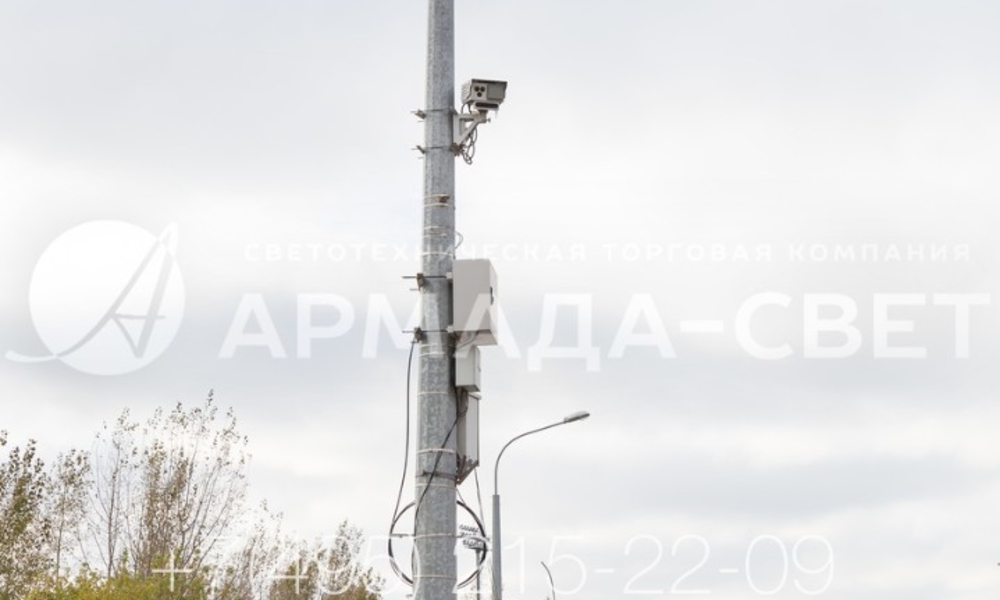

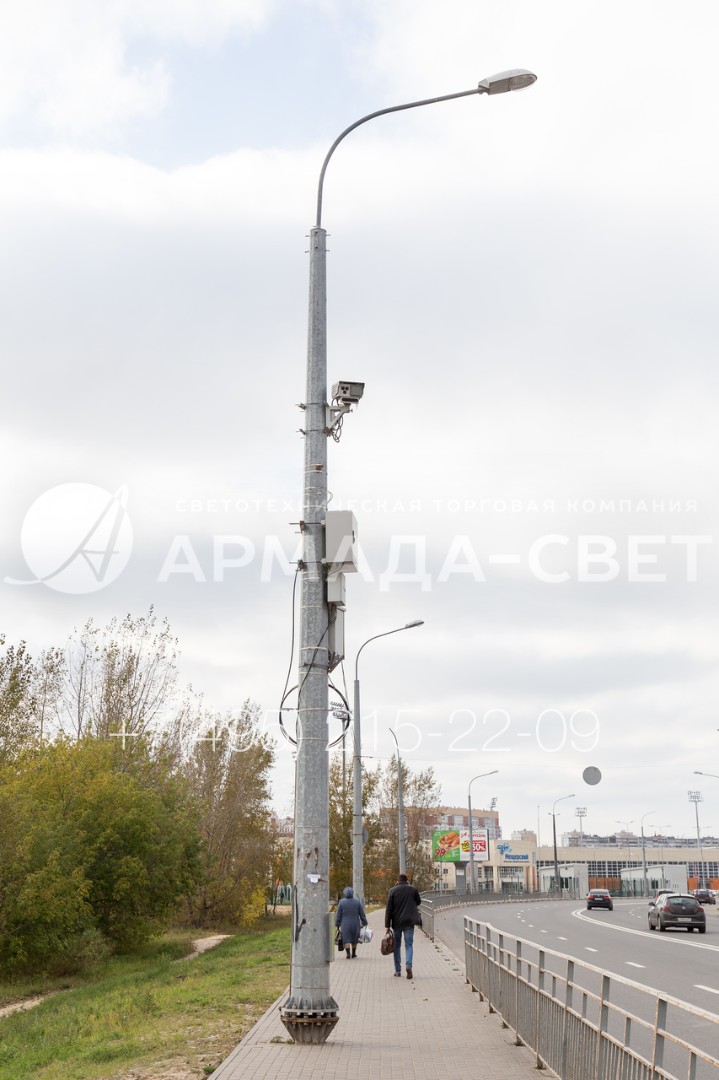

1) Опора типа ОГК изображенной на фотографии модификации выдерживает нагрузку на верхнюю часть ствола в пределах 1 тонны. Поэтому на нее можно установить дополнительное оборудование. В приведенном примере на стволе установлена камера для наблюдения за дорожной обстановкой и металлические коробки с коммуникационным оборудованием.

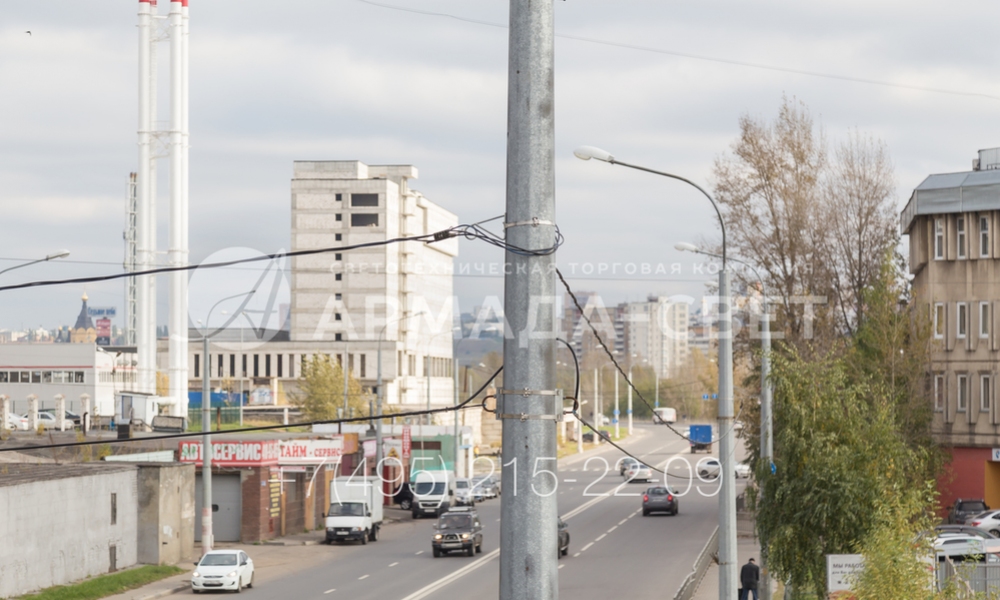

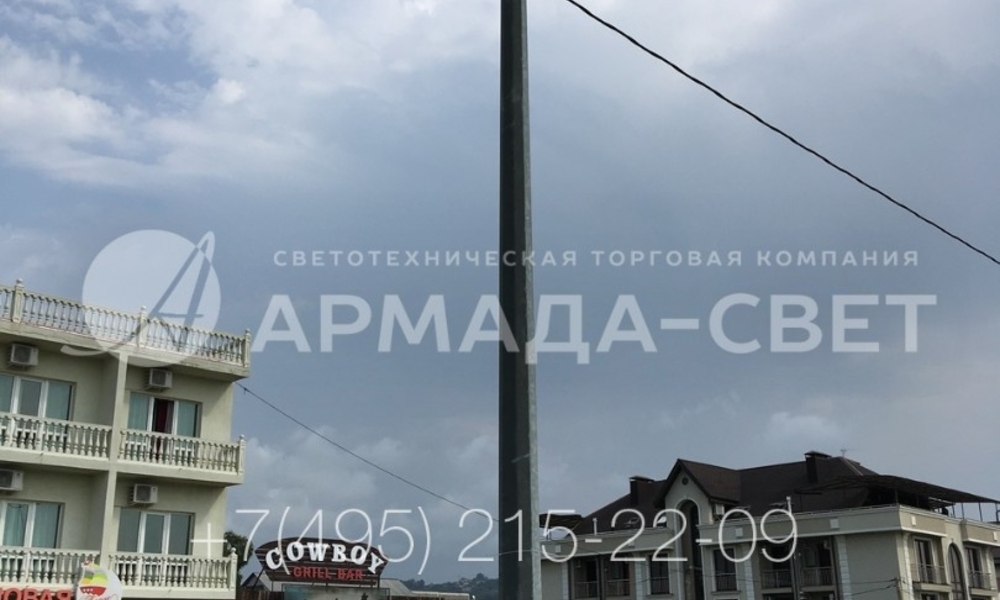

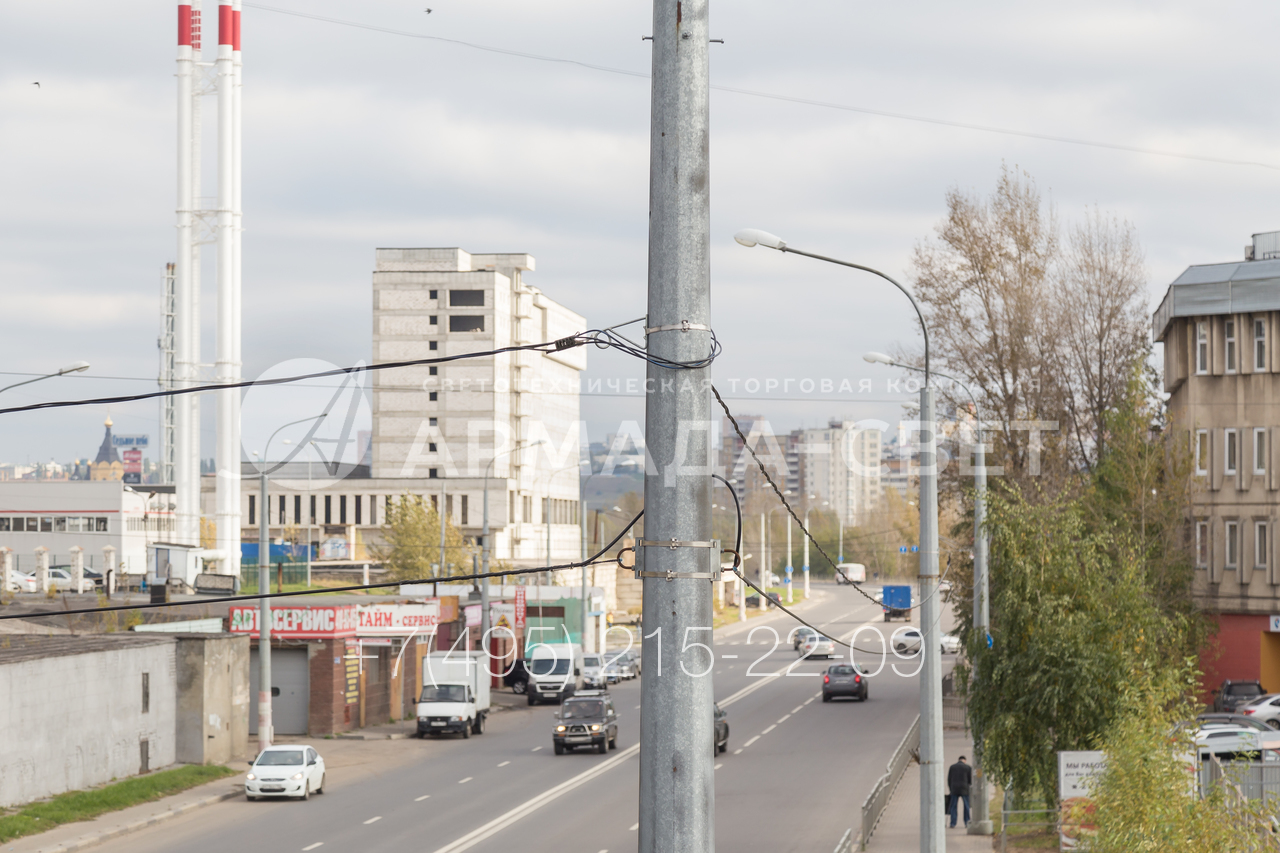

2) Осветительные опоры модели ОГК, изображенные на фото, подключены к силовым линиям воздушным способом. К такому варианту можно прибегнуть для упрощения технологии монтажа. Строительной компании достаточно установить опоры на месте и подвесить к ним провода с помощью кронштейнов без рытья котлованов.

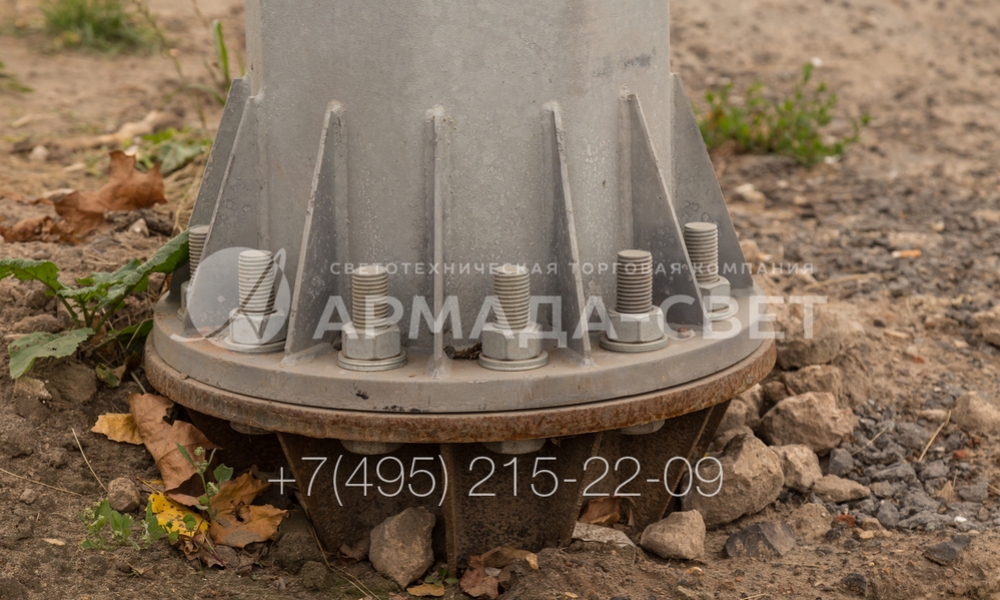

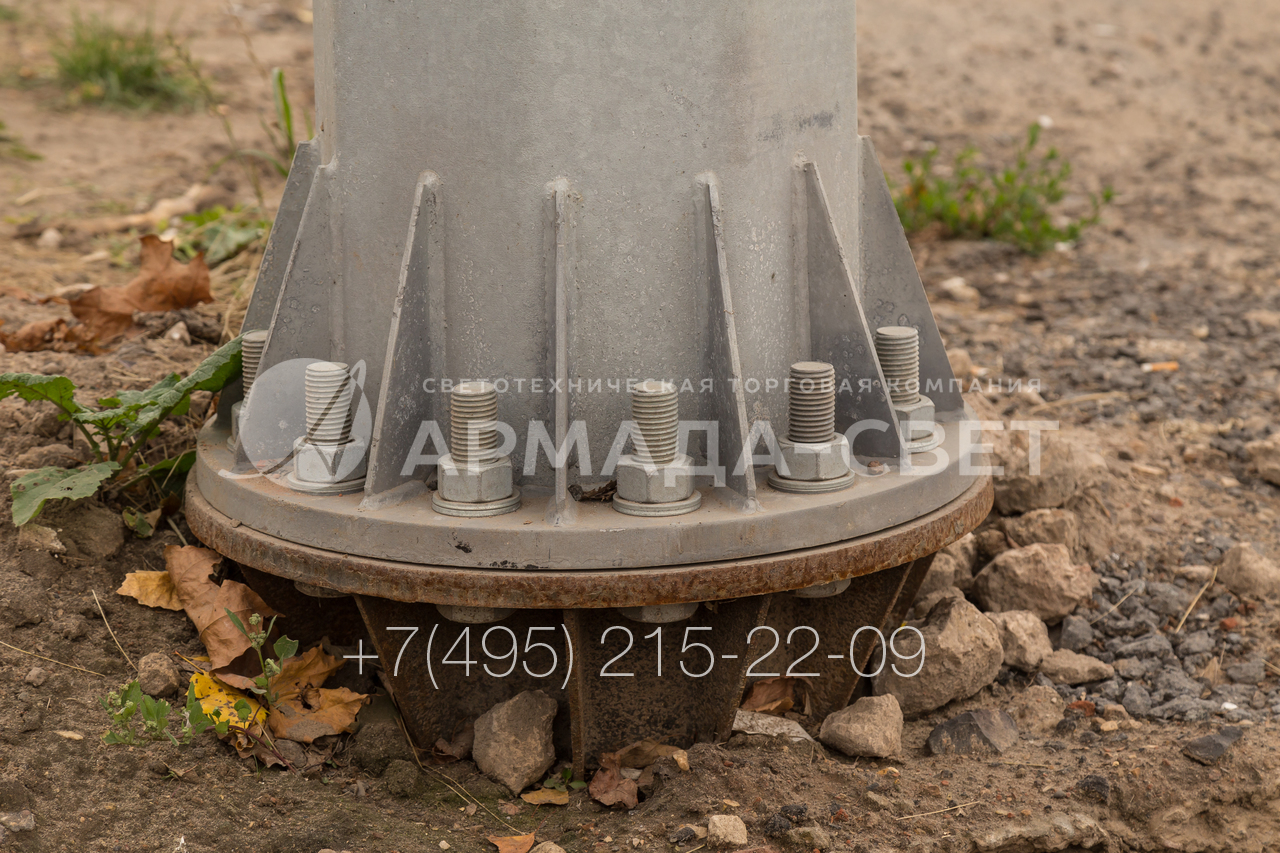

3) На фото изображен фланец опоры граненой конической. В нижней части видна закладная деталь, которая бетонируется в основании перед креплением наземного элемента. Фланцы и ответные площадки у ЗДВ в этой модификации имеют круглую форму. Большое количество отверстий по окружности увеличивают жесткость конструкции.

4) На фото изображена опора с граненым коническим стволом, установленная на газоне возле проезжей части с помощью фланца и закладной детали фундамента. Обратите внимание, что соединительный узел находится над поверхностью земли. Рекомендуется точнее рассчитывать глубину котлована, чтобы монтажная площадка находилась ниже.

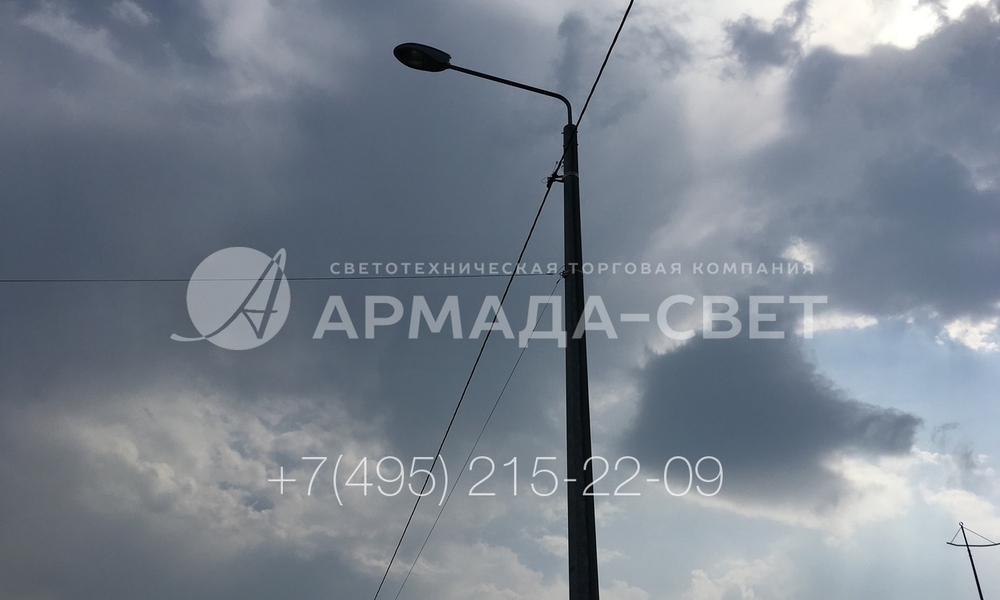

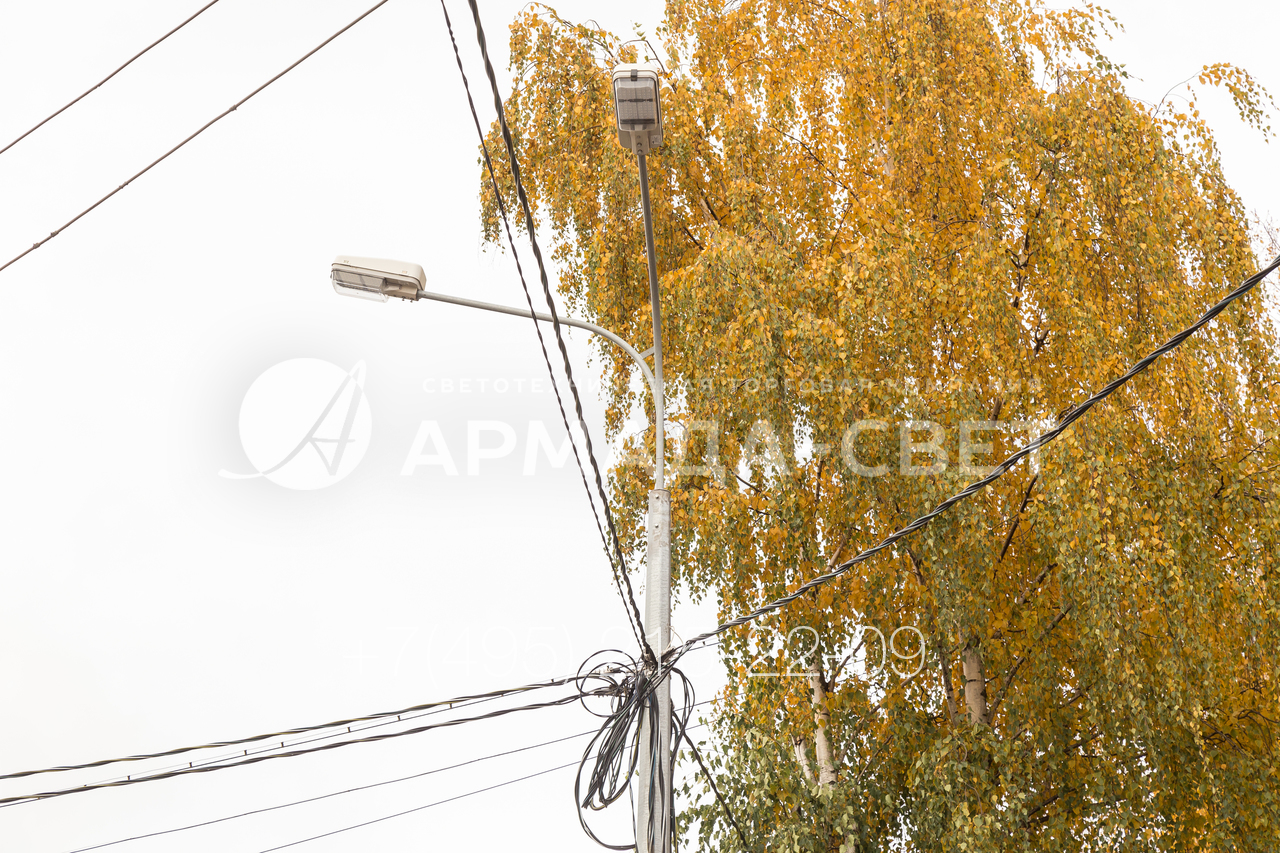

5) При воздушной подводке кабелей уменьшается стоимость строительства системы освещения улиц и площадей в городе, а также автомобильных дорог за пределами населенных пунктов. Однако необходимо рационально проектировать инженерную сеть, чтобы не возникало путаницы проводов возле граненых силовых опор.

6) На фотографии изображена граненая опора с коническим стволом (ОГК), которая установлена для освещения проезжей части в коттеджном поселке. В этом случае воздушная подводка кабелей использована для уменьшения времени, необходимого на строительство инженерной сети. Один аккуратный СИП практически не портит внешний вид места массового проживания людей.

7) Опора типа ОГК относится к категории силовых. Поэтому техническая документация и действующие стандарты допускают воздушное подключение силовых линий к светильникам. Кроме того, дополнительно на ствол могут крепиться стальные тросы-растяжки, к которым привязываются рекламные и информационные баннеры.

8) Опоры типа ОГК могут быть фланцевыми и прямостоечными. В изображенной на фото ситуации установлена прямостоечная опора. Она удерживается за хвостовик, который забетонирован в грунте. За счет отсутствия фланца улучшается внешний вид места установки конструкции, бетонная плитка тротуара подходит прямо к краю стальной опоры.

9) Если граненые силовые опоры из листовой стали монтируются на уже существующих улицах, рекомендуется использовать фланцевые модели и подводить электрические линии воздушным способом. Это дает возможность минимизировать вред окружающей инфраструктуре и избежать разрушения тротуаров и газонов для копки траншей под силовые кабели.

10) На фото изображен пример силовых опор, которые подключаются к электричеству под землей. Такой вариант более трудоемкий и дорогостоящий, но в этом случае значительно улучшается внешний вид улиц, которые освещаются опорами. Отсутствующие в воздухе СИП не портят дизайн населенного пункта и не «захламляют» воздушное пространство.
