ОГС-1.3-10 Опоры граненые силовые

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГС-1.3-10
Верхний диаметр (мм): 146
Вес (кг): 373
Высота (м): 10
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Силовая
Нижний диаметр (мм): 320
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 500
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 108 730 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГС-1.3-10 – высотная металлоконструкция силового типа, применяемая для размещения светотехники, используемой в организации уличного освещения, а также прокладки силовых проводов воздушным способом. В верхней части столба устанавливаются многорожковые кронштейны, на которые фиксируются светильники, призванные создать требуемый уровень освещенности на городских улицах, жилых и промышленных кварталах, спортивных площадках, автодорогах различного типа.

При изготовлении опор ОГС-1.3-10 используется качественный металлопрокат, что позволяет получить надежное изделие, способное противостоять различным типам нагрузок. Листы стали сгибаются на специальных станках для получения внешней граненой поверхности, создающей дополнительную прочность. Вдоль всей конструкции идет сварной шов, за счет внутренней полости изделие имеет меньший вес. Защита опоры от ржавчины и прочих неблагоприятных факторов осуществляется посредством цинкования.

Наносимый на поверхность металла горячим способом слой цинка предотвращает появление коррозии и увеличивает срок использования столбов до 30 лет.

Опоры монтируются фланцевым способом на бетонный фундамент с ЗДФ.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГС-1.3-10	108 730 ₽	146	320	500	420	373	10

Галерея

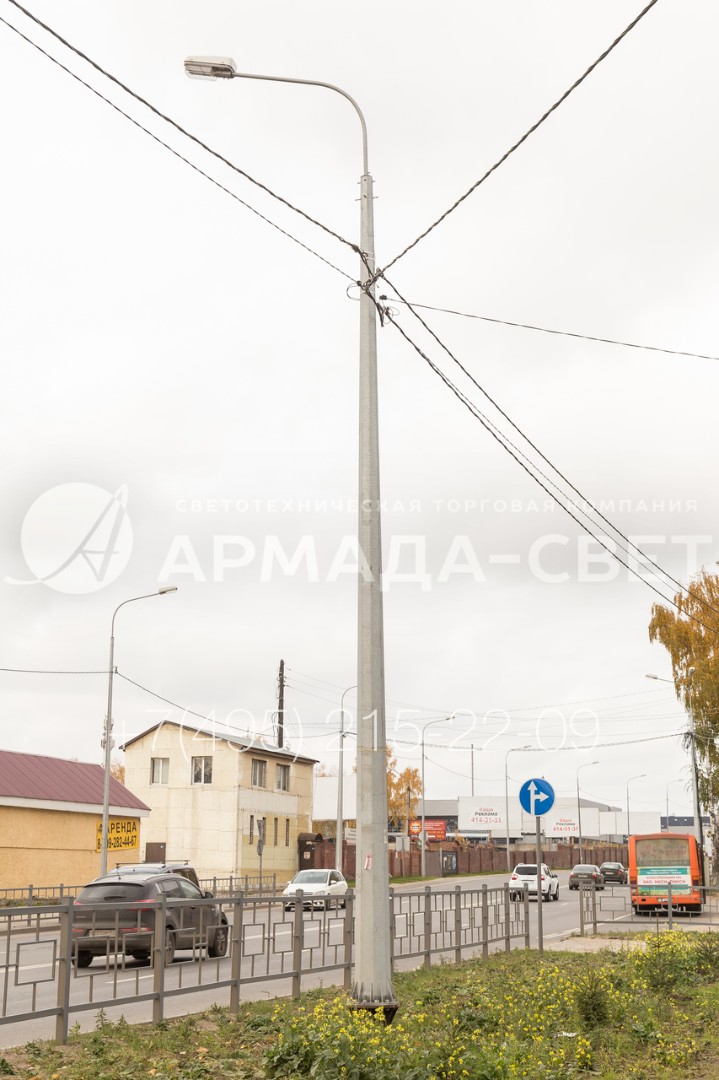

1) Опоры из листовой стали, представленные на фотографии, имеют повышенную прочность. Для этого листам металлического проката придается форма многогранного ствола конической формы. В результате на верхнюю часть конструкции можно устанавливать оборудование весом до 1,3 тонны и подвешивать сразу несколько СИП, как это изображено на фотографии.

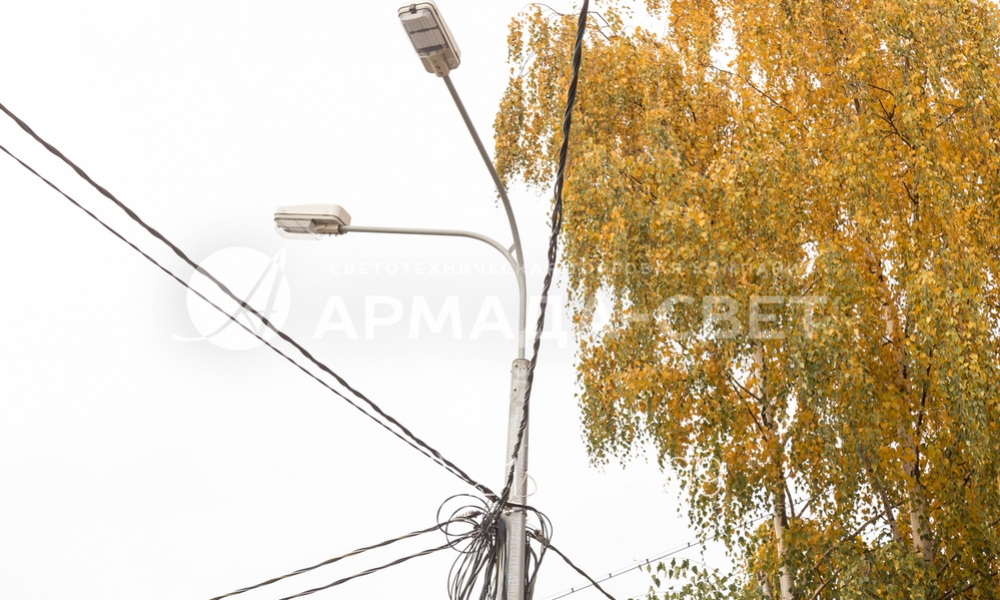

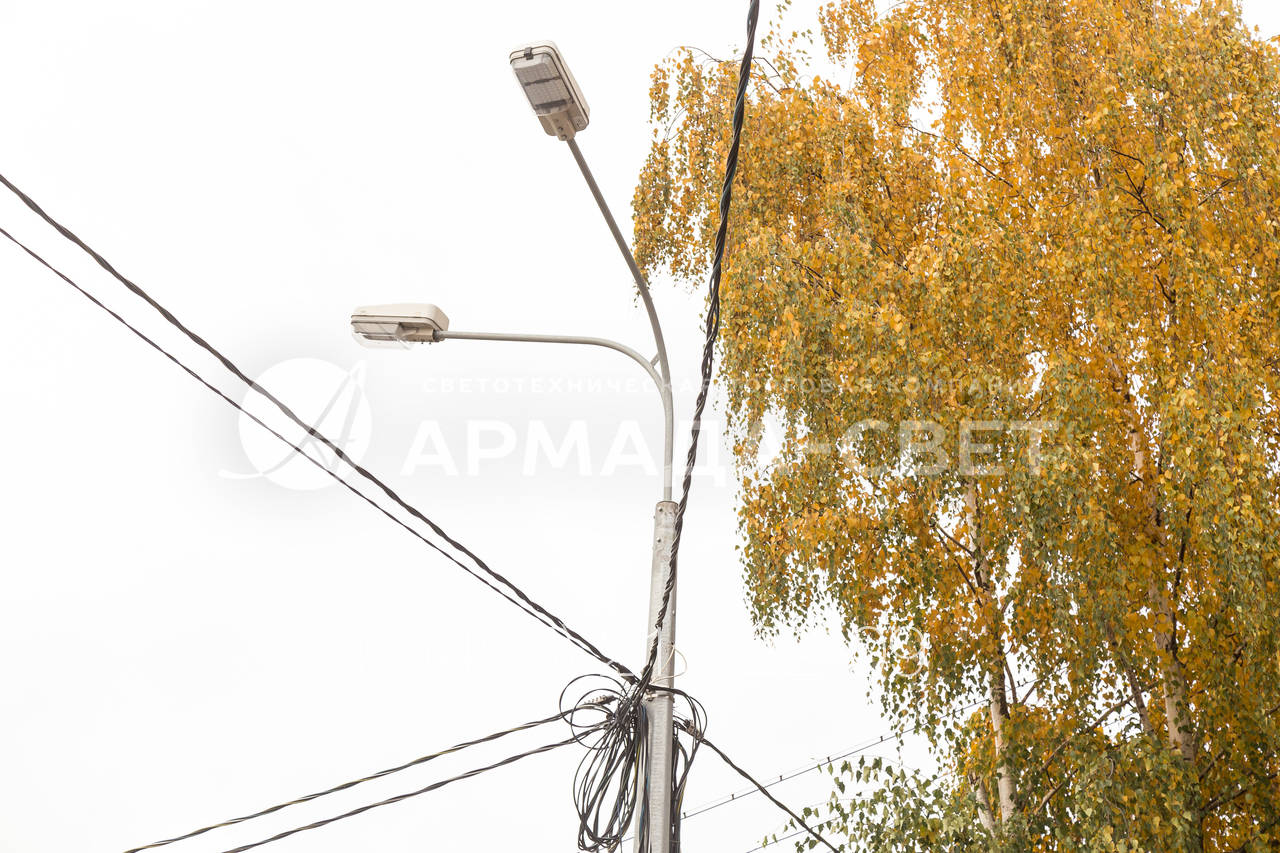

2) При строительстве систем освещения на основе опор ОГС и воздушной подводкой кабелей необходимо избегать навески большого количества СИП возле оголовка. Во-первых, этот портит внешний вид инженерной сети, во-вторых, увеличивает нагрузку и может привести к обрушению при сильном ветре.

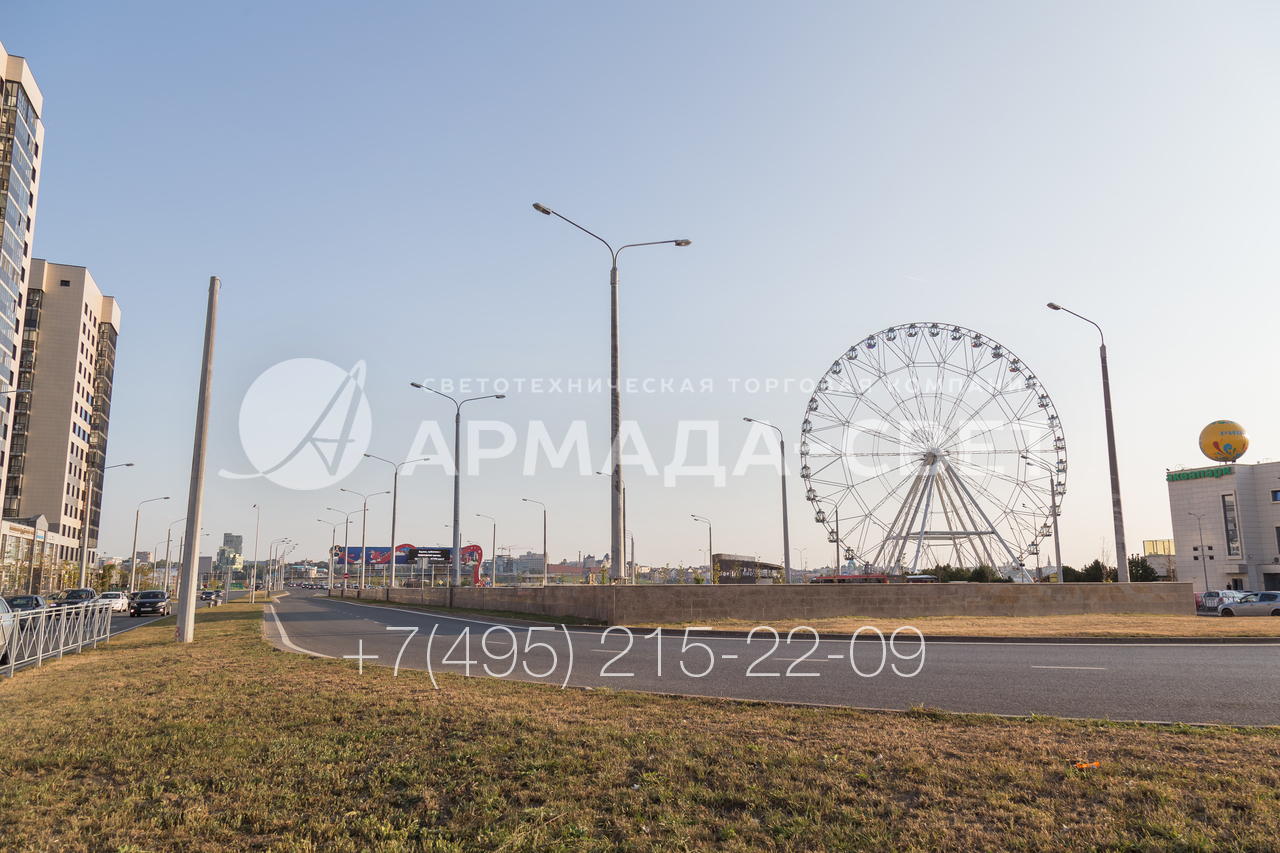

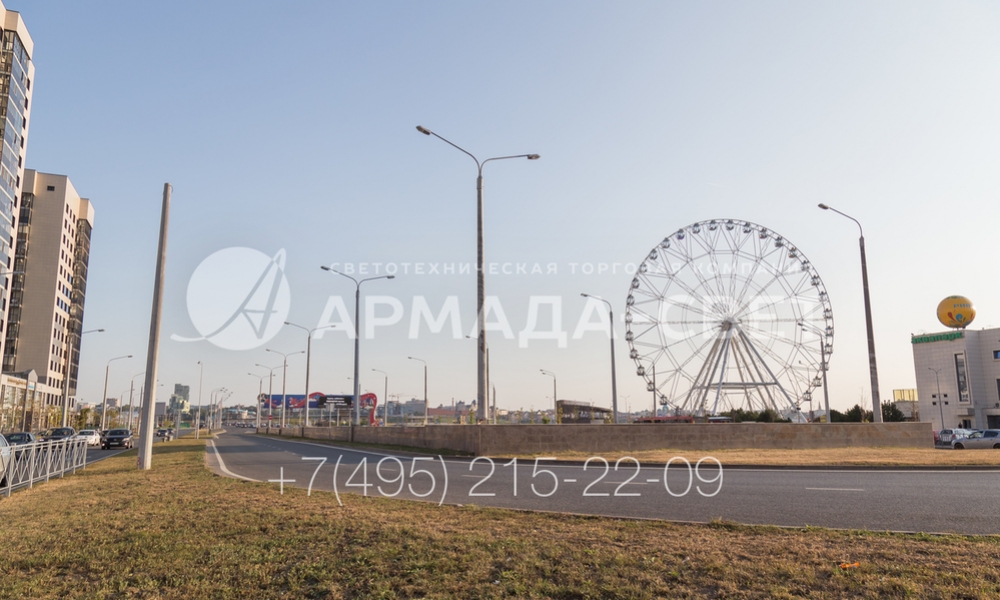

3) На фото изображены граненые силовые опоры уличного освещения с фланцевым способом установки. За счет подпятника круглой формы конструкция с высотой наземной части 10 м и громоздкими двухрожковыми кронштейнами легче выравнивания относительно вертикальной оси. Нужно лишь правильно закрепить в основании закладную деталь фундамента.

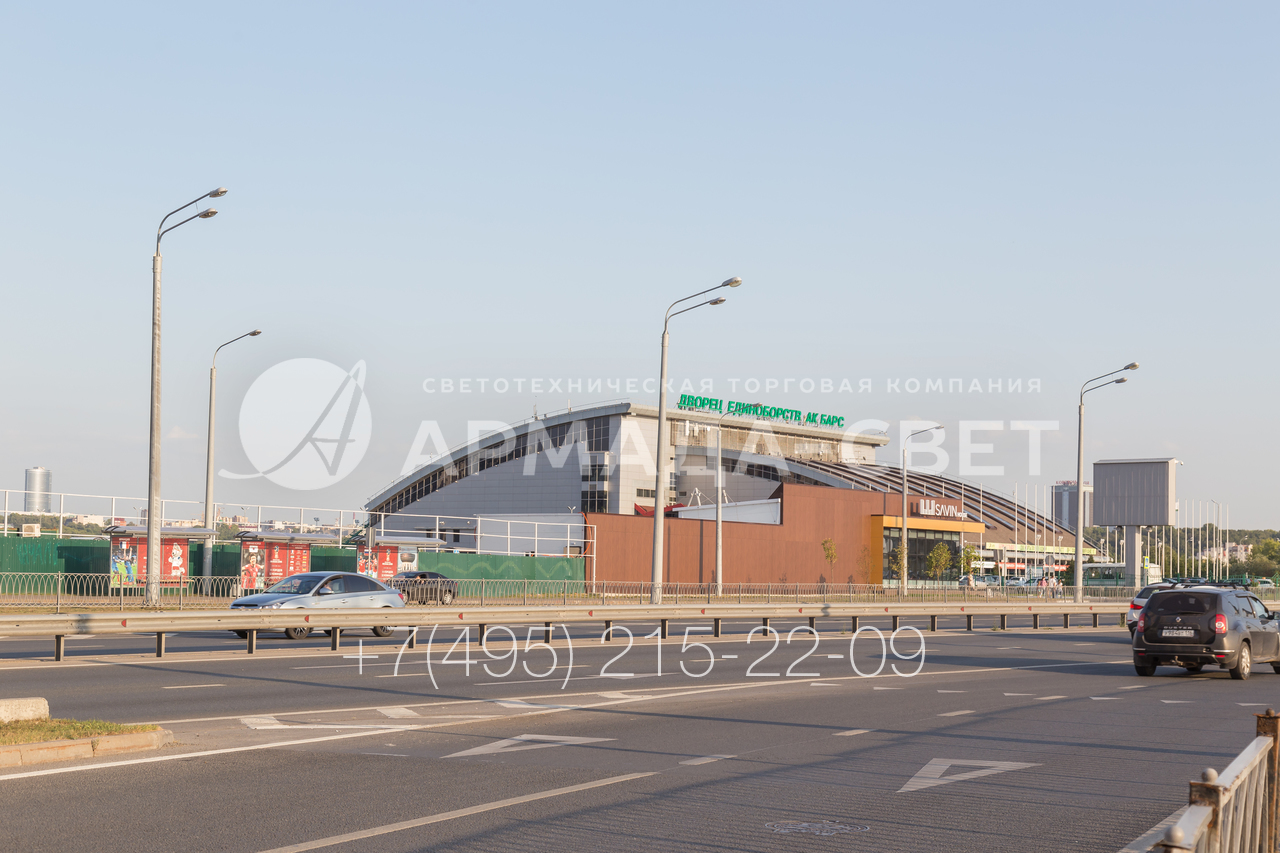

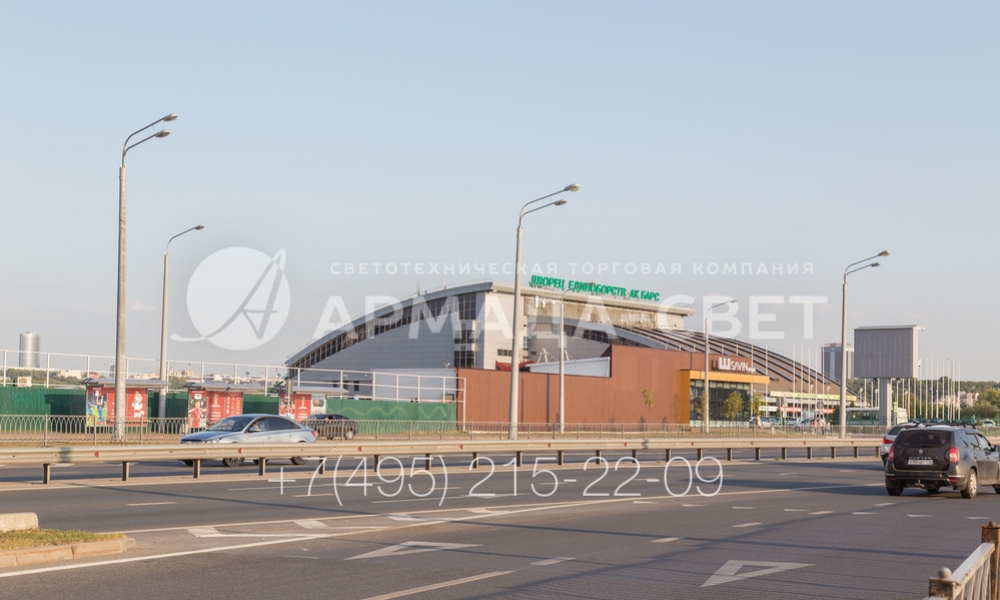

4) Опоры ОГК могут использоваться для освещения территорий массового проживания и отдыха людей. На фотографии изображены инженерные конструкции, установленные в развлекательном парке под открытым небом в одном из южных городов страны. На оголовках опор вы можете видеть разные типы кронштейнов с разным числом световых приборов.
