ОГС-1.3-9 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГС-1.3-9 Опоры граненые силовые

+11

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГС-1.3-9
Верхний диаметр (мм): 150
Вес (кг): 337
Высота (м): 9
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Силовая
Нижний диаметр (мм): 315
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 500
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 98 236 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Стальная опора ОГС-1.3-9 – металлоконструкция высотой 9 м, предназначенная для размещения светового оборудования и организации с его помощью наружного освещения на дорогах и улицах города, спортивных площадках, промышленных территориях. Размещение светотехники осуществляется с помощью закрепления в верхней части опор многорожковых кронштейнов. Устойчивость столбов к различным типам нагрузки позволяет применять их для размещения рекламных конструкций и указателей. Опоры подходят для воздушной прокладки силовых кабелей.

В качестве сырья для изготовления силовых опор выступает стальной металлопрокат. В результате гибки с использованием промышленного оборудования изделие приобретает внешние грани, выступающие в качестве ребер жесткости. Для защиты изделия от коррозии и негативного воздействия внешних факторов металлическая поверхность столбов подвергается горячему цинкованию. Высокая устойчивость опоры и способность выдерживать значительные нагрузки позволяет использовать ее в районах с неблагоприятным климатом и сильными ветрами.

Установка опор выполняется на закладной бетонный фундамент посредством фланцевого соединения. Параметры основания рассчитываются индивидуально.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГС-1.3-9	98 236 ₽	150	315	500	420	337	9

Галерея

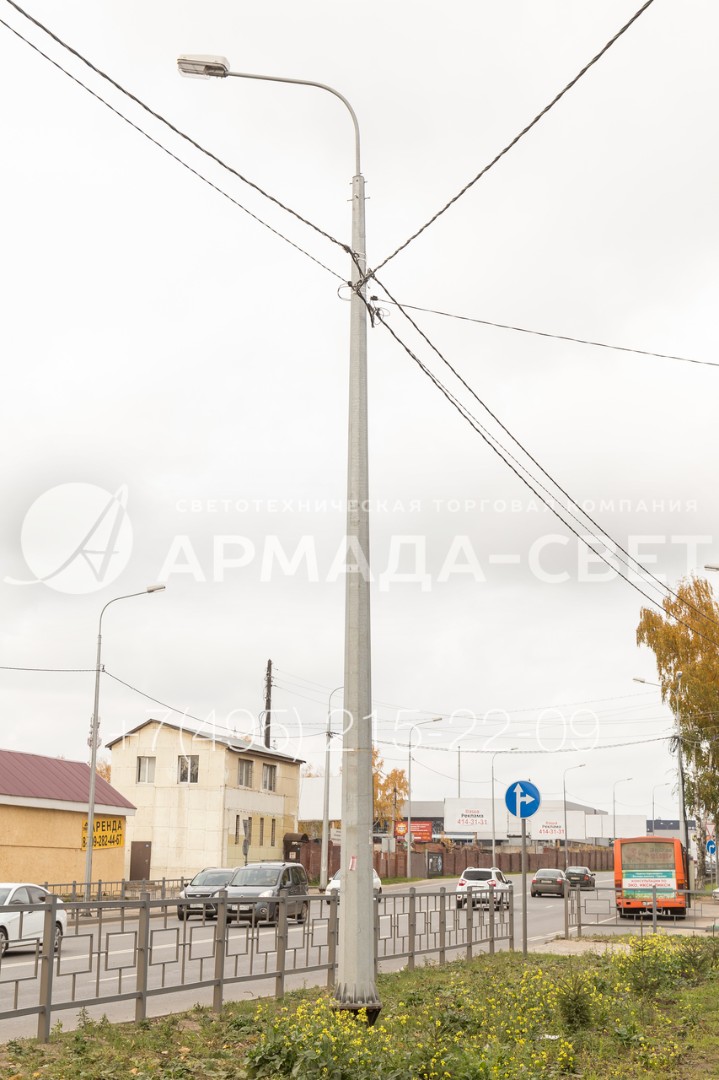

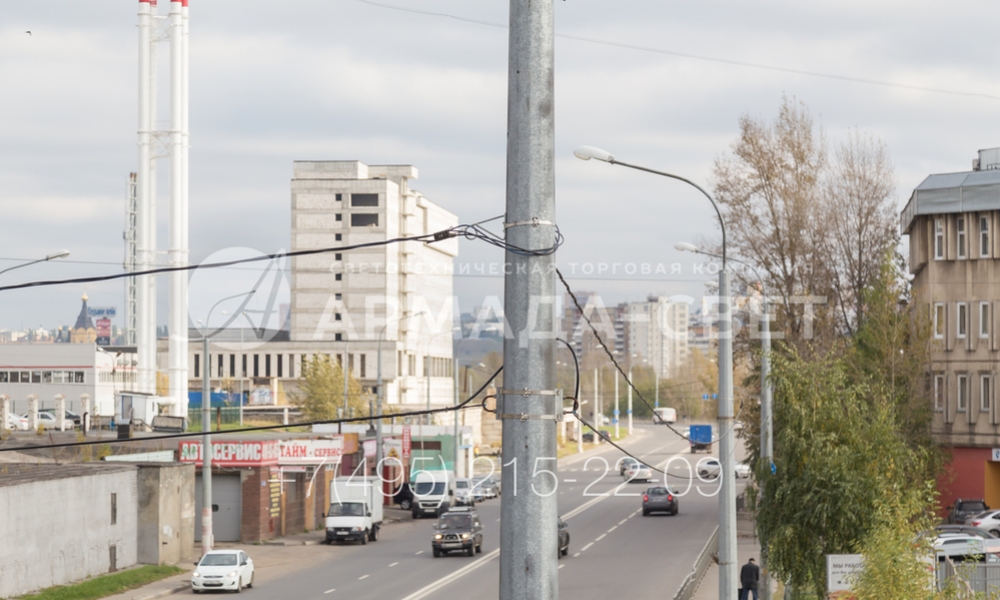

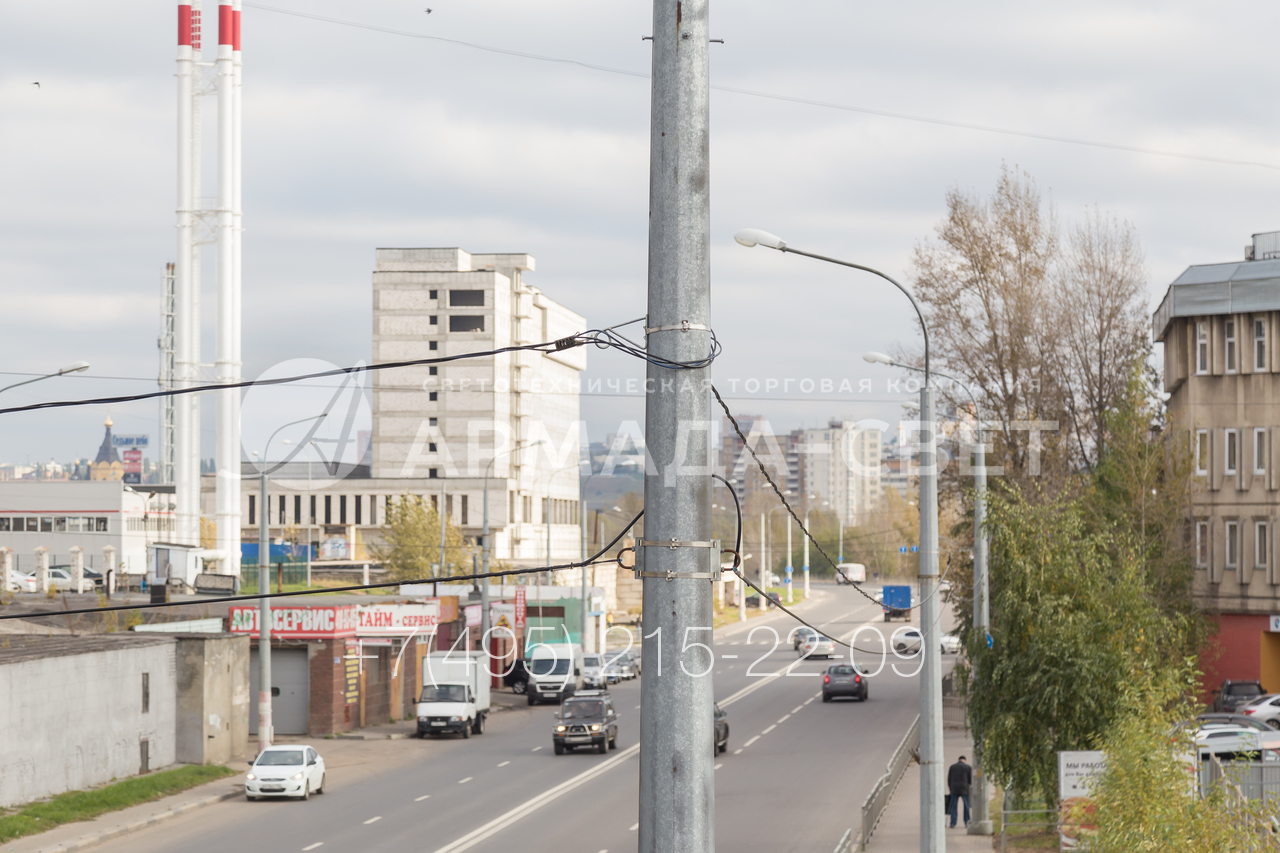

1) Осветительные опоры ОГС первоначально разработаны для установки светильников на улицах города. Однако благодаря высокой прочности и предельной несущей способности в 1300 кг на них можно устанавливать дополнительное оборудование – прожекторы, камеры, дорожные знаки, другие устройства. Подводка кабелей в базе производится по воздуху.

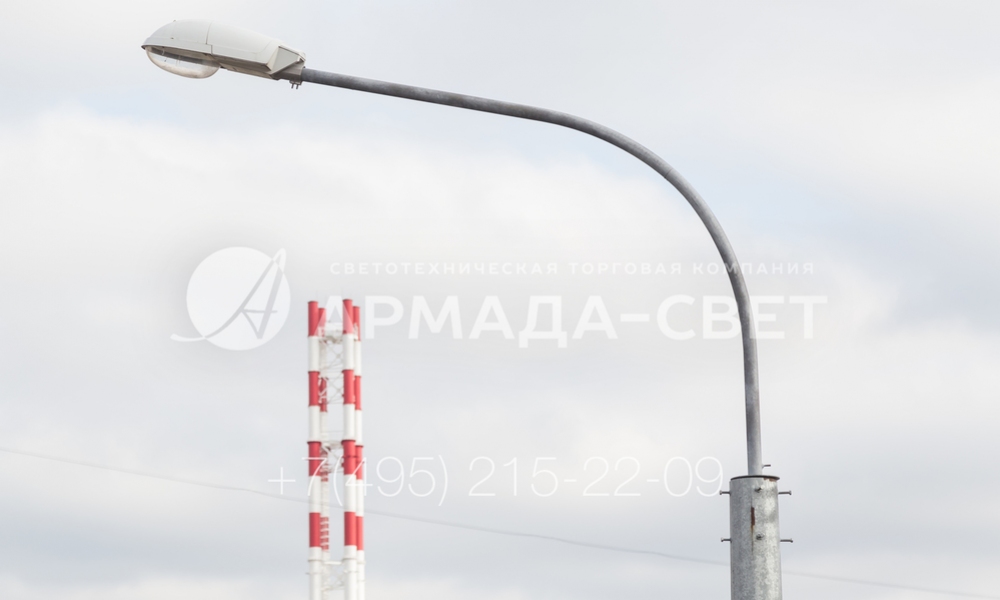

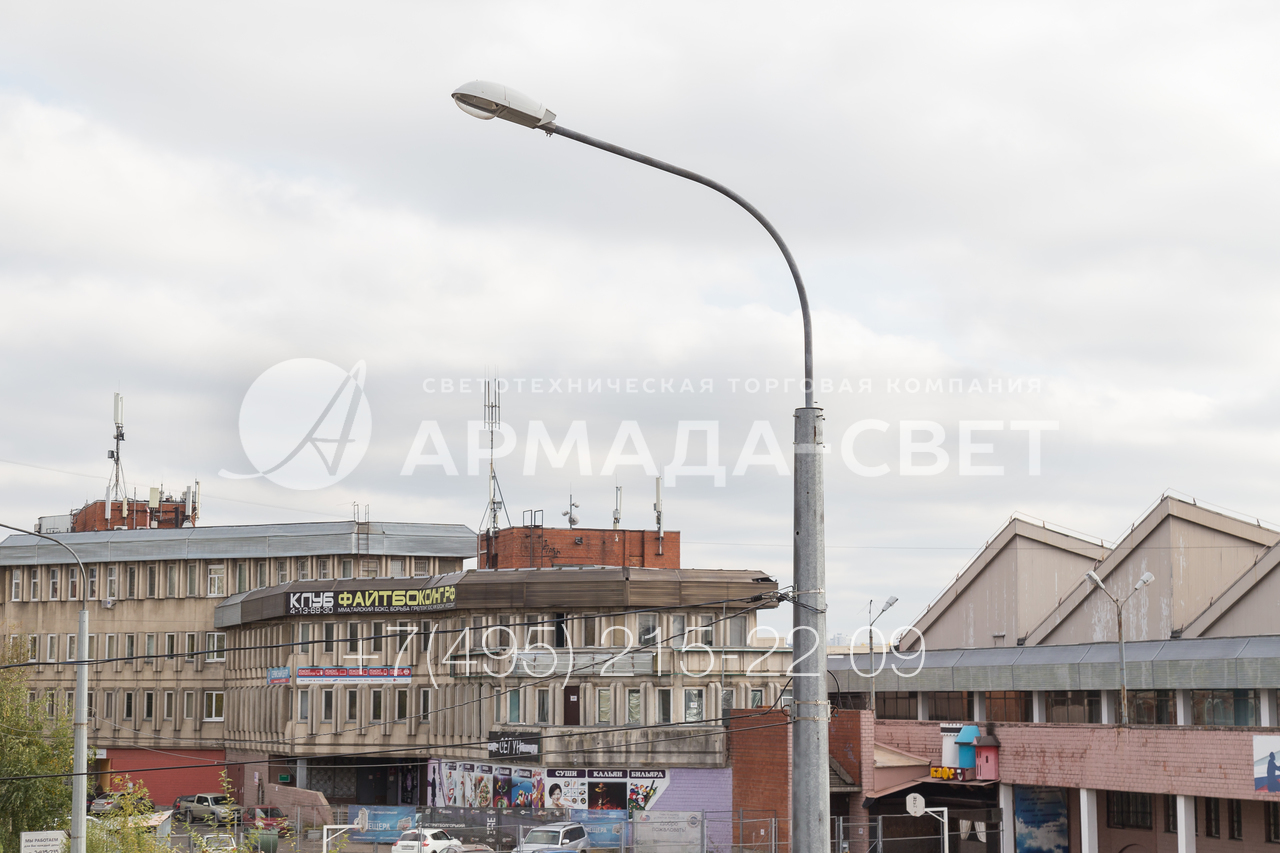

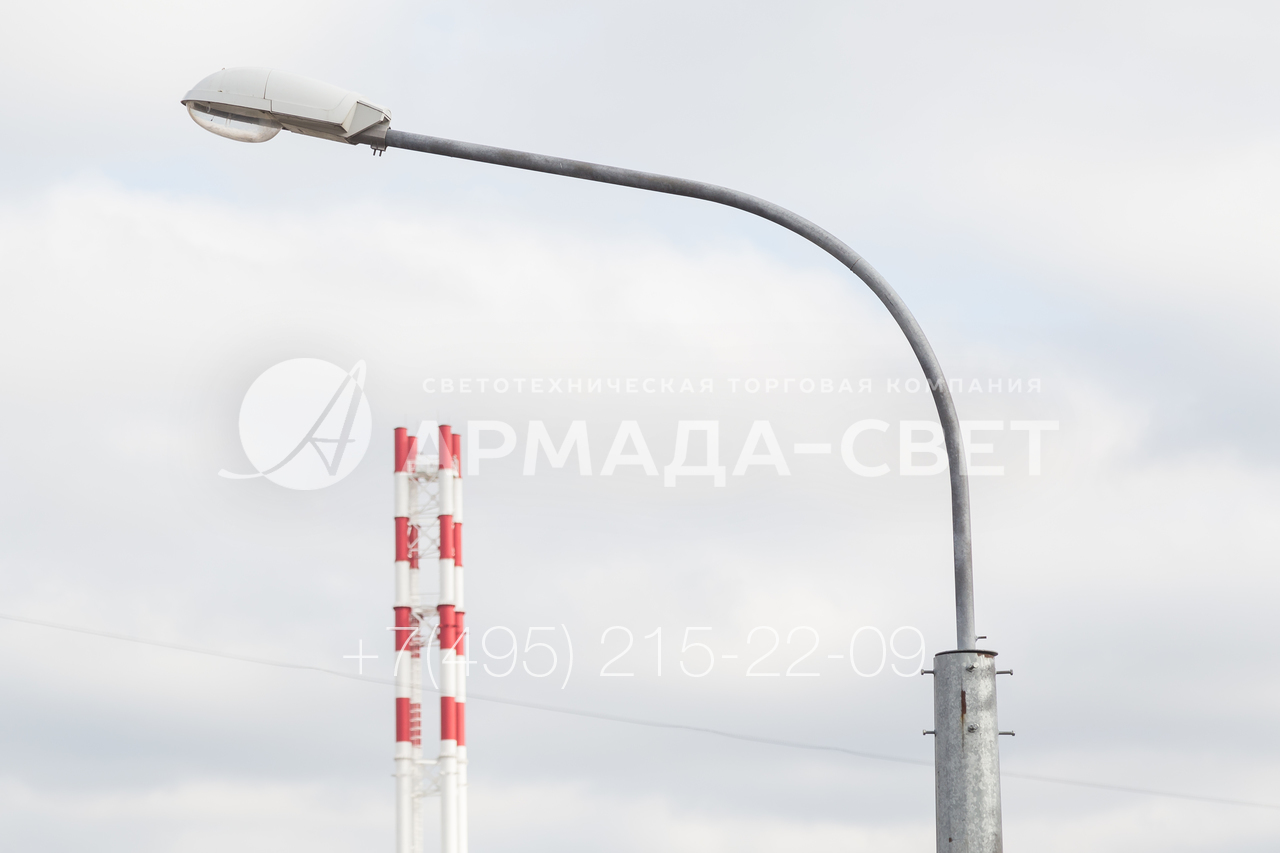

2) На верхнюю часть опоры с многогранным поперечным сечением устанавливается кронштейн с консольным светильником. В нем имеется газоразрядная лампа, которая экономично и ярко освещает окружающее пространство. Корпус светильника защищен от влаги и пыли, чтобы его можно было использовать в сложных климатических условиях.

3) На фото представлена фланцевая силовая опора ОГК. Ее ствол сделан в виде конуса, то есть нижняя часть по диаметру превышает верхнюю. За счет этого сокращается количество листовой стали, которая идет на производство и уменьшается стоимость готового изделия. Второй плюс конусовидного ствола – увеличенная стабильность при сильном ветре.

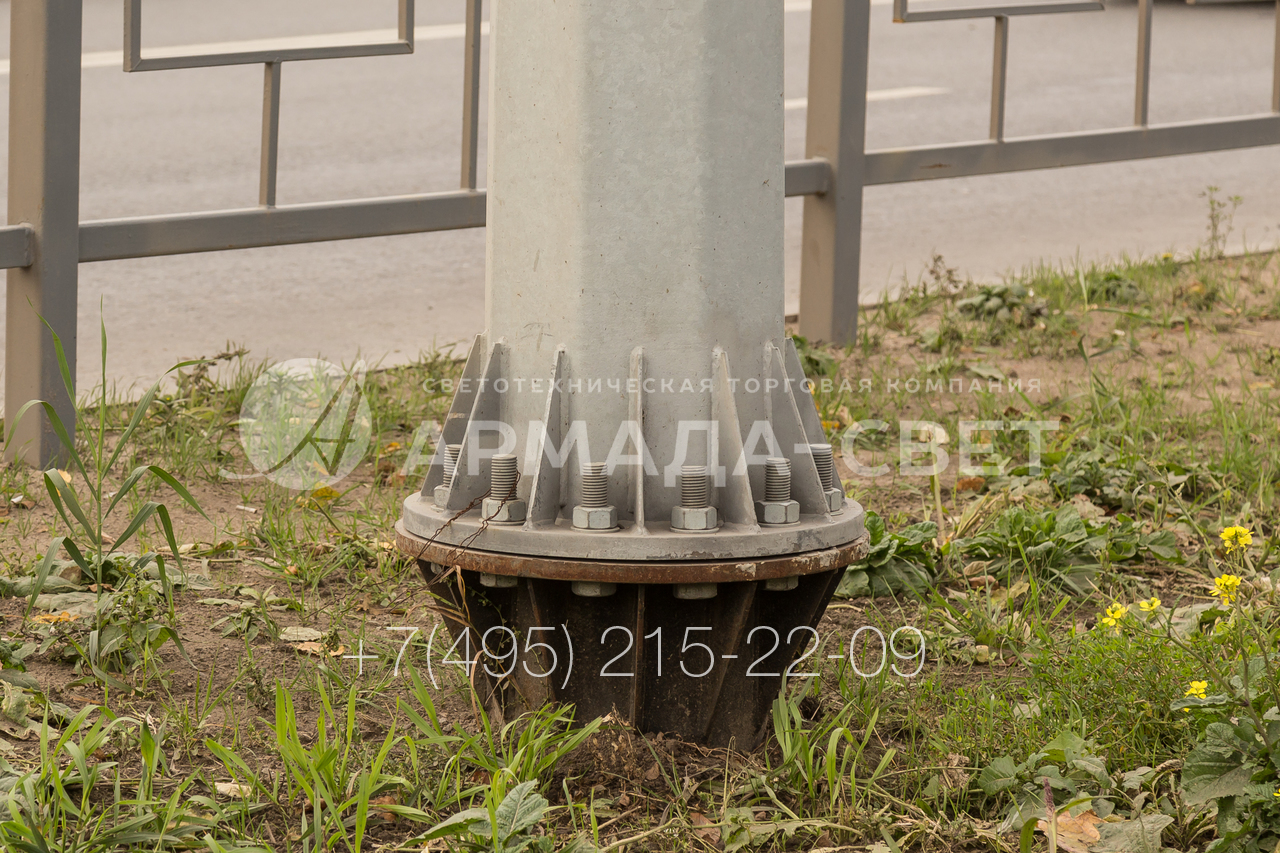

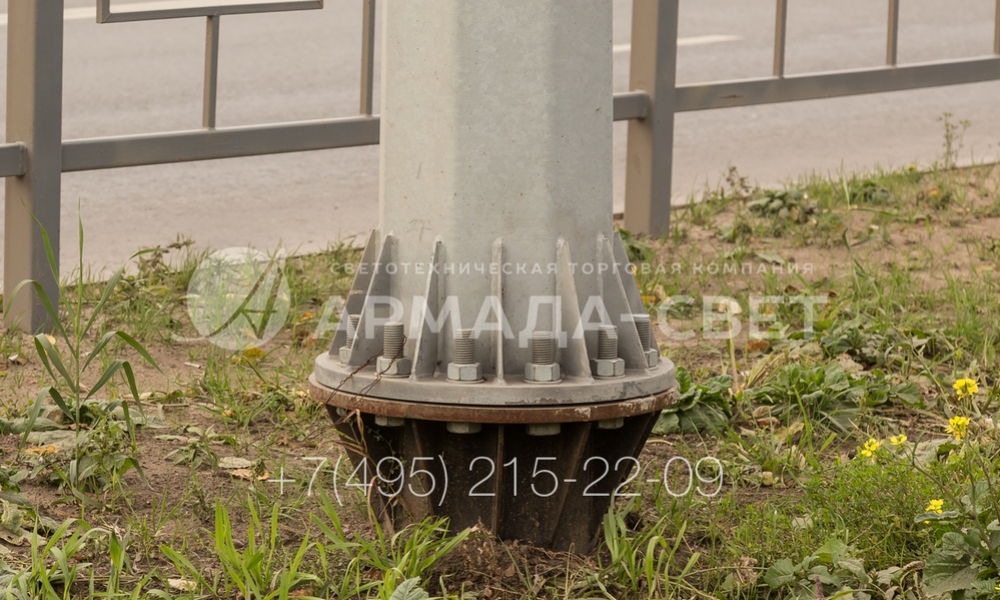

4) На фото представлен фланец силовой осветительной опоры из листовой стали. Обратите внимание, что подпятник на этом фото дополнительно зафиксирован треугольными косынками. Сделано это для того, чтобы увеличить прочность монтажного узла. Поэтому на опору можно устанавливать тяжелые светильники, она выдерживает сильный ветер.

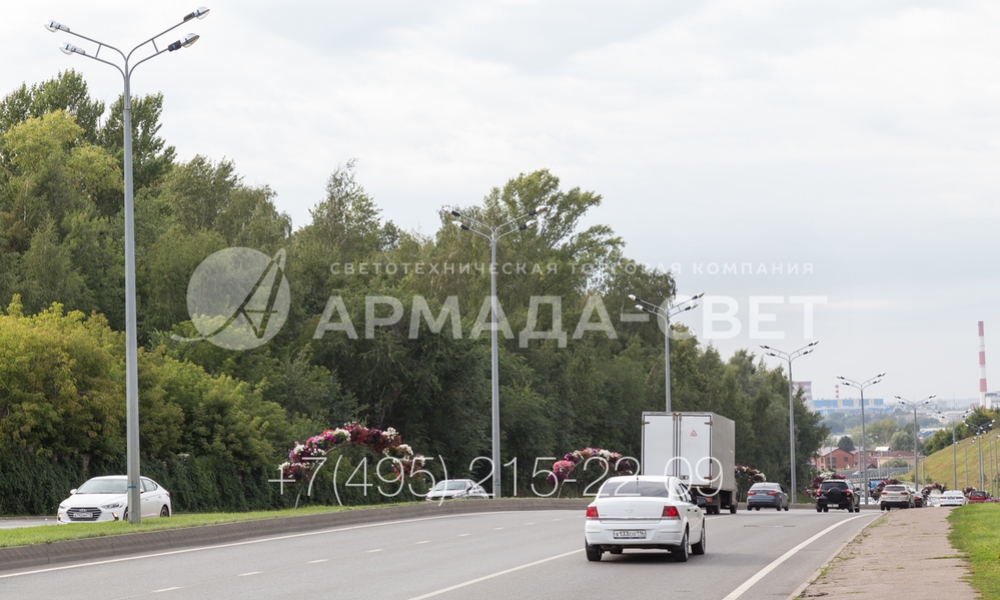

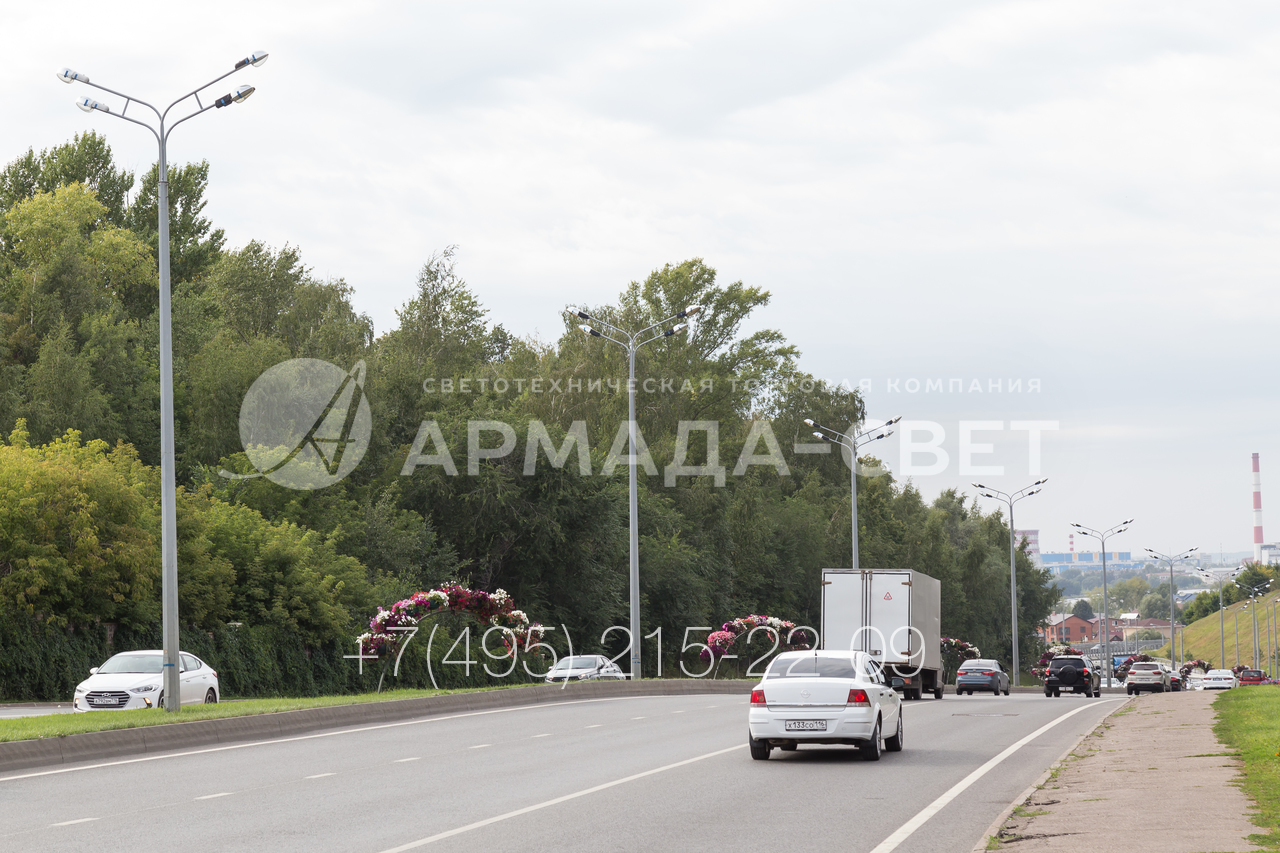

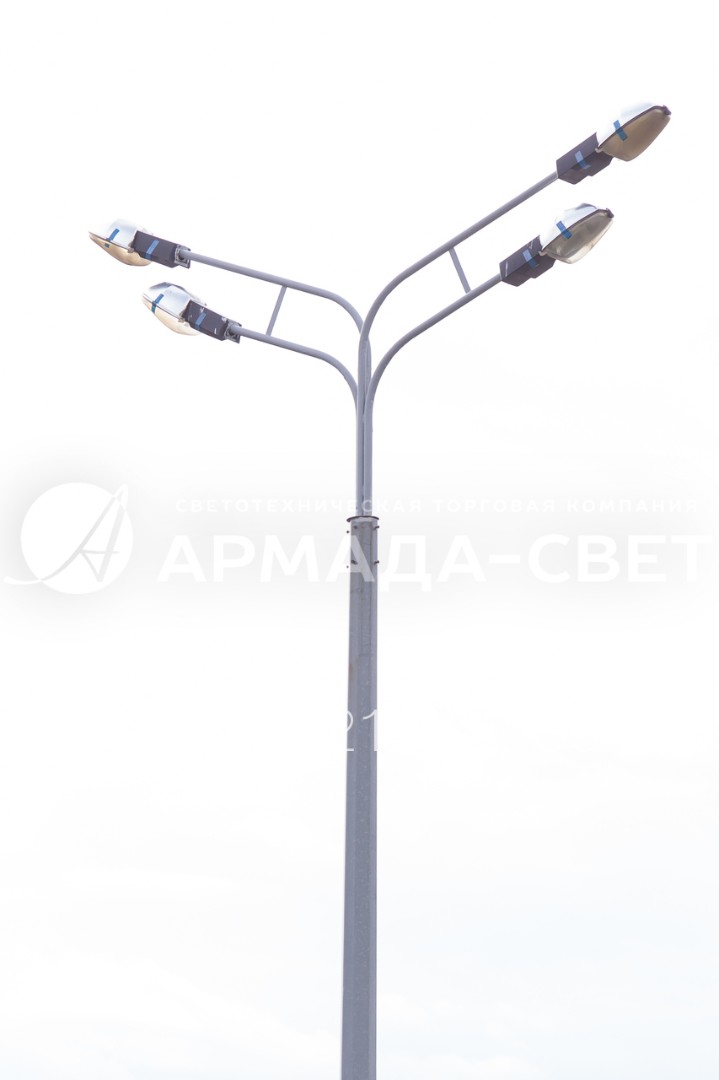

5) На фото изображена опора с граненым коническим стволом, на верхушке которой смонтированы две пары консольных светильников по обе стороны от конструкции. Однако такой вариант не является единственным. Благодаря универсальности на изделие можно устанавливать другие виды кронштейнов и светильников, видеокамеры, дорожные знаки.

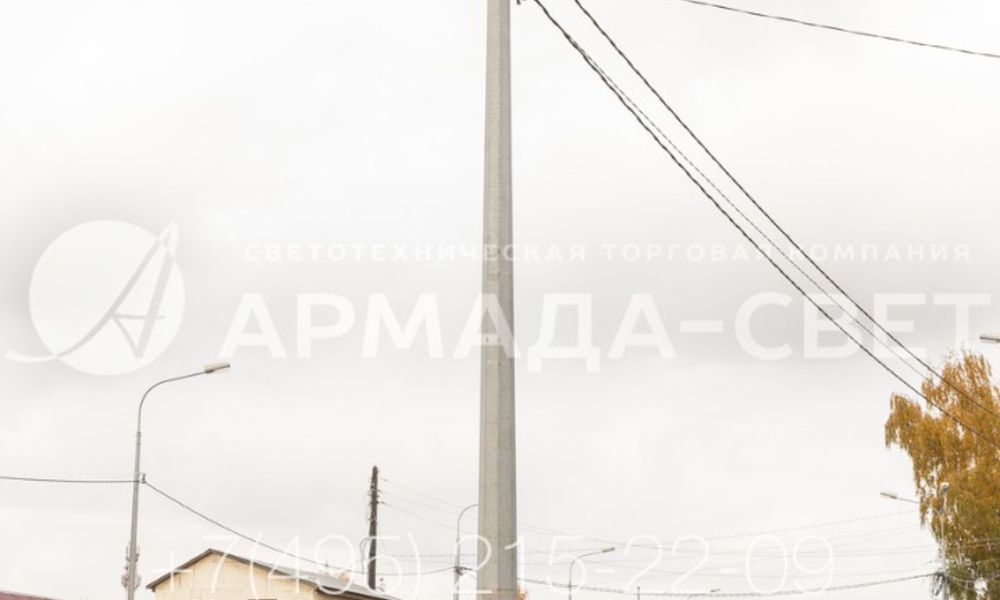

6) Опоры ОГК в стандартном варианте имеют фланец для установки на месте эксплуатации, хотя возможен выпуск и прямостоечных моделей. При использовании фланца длина ствола равна высоте над уровнем земли и составляет 9 метров. Поэтому при перевозке не нужно заботиться о том, чтобы транспортировать негабаритные конструкции с получением для этого разрешения.

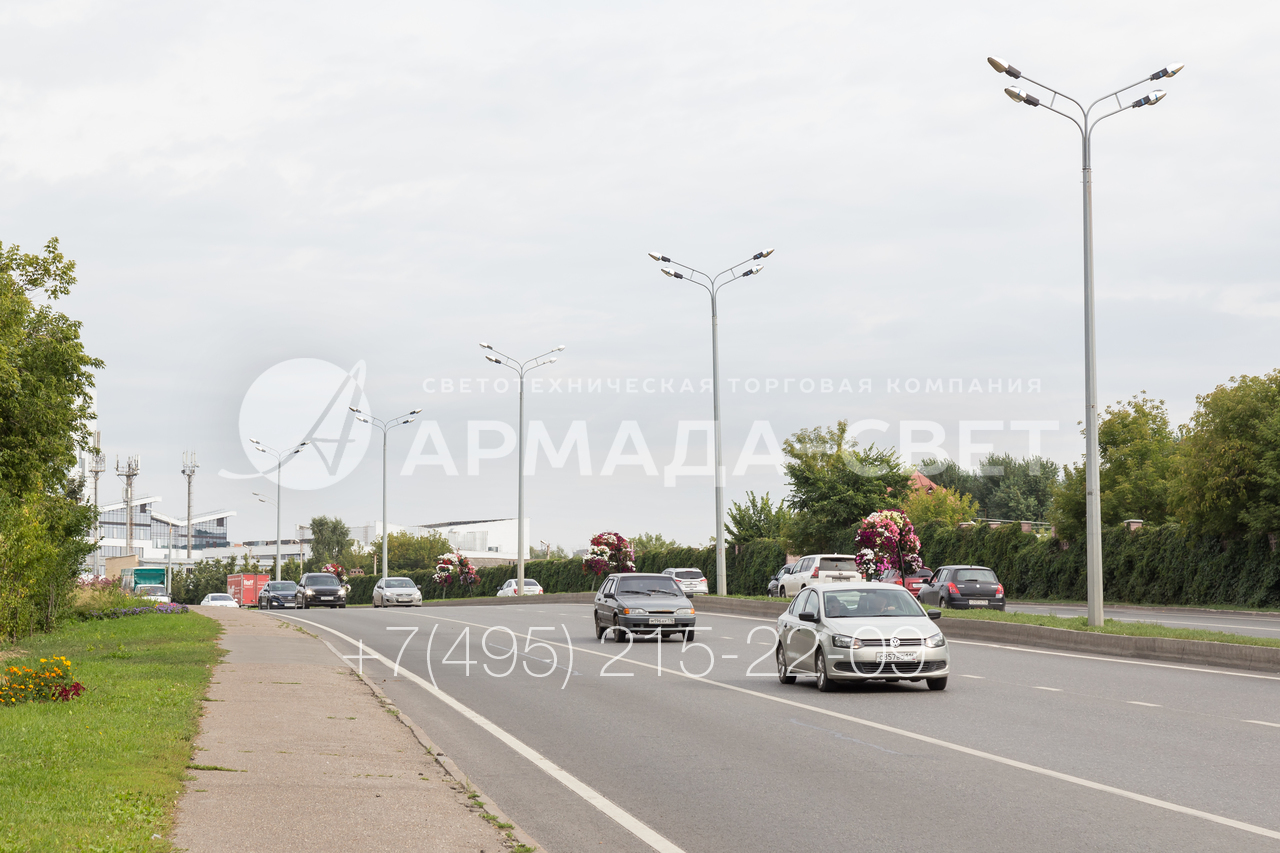

7) На фото изображены силовые опоры ОГК с четырьмя консольными светильниками и подземной подводкой кабелей. Поверхность ствола из углеродистой стали покрыта слоем цинка. Благодаря особой технологии нанесения покрытия целостность защитного барьерного слоя сохраняется до 15 лет. На нем не появляются дефекты, его не нужно постоянно подкрашивать.

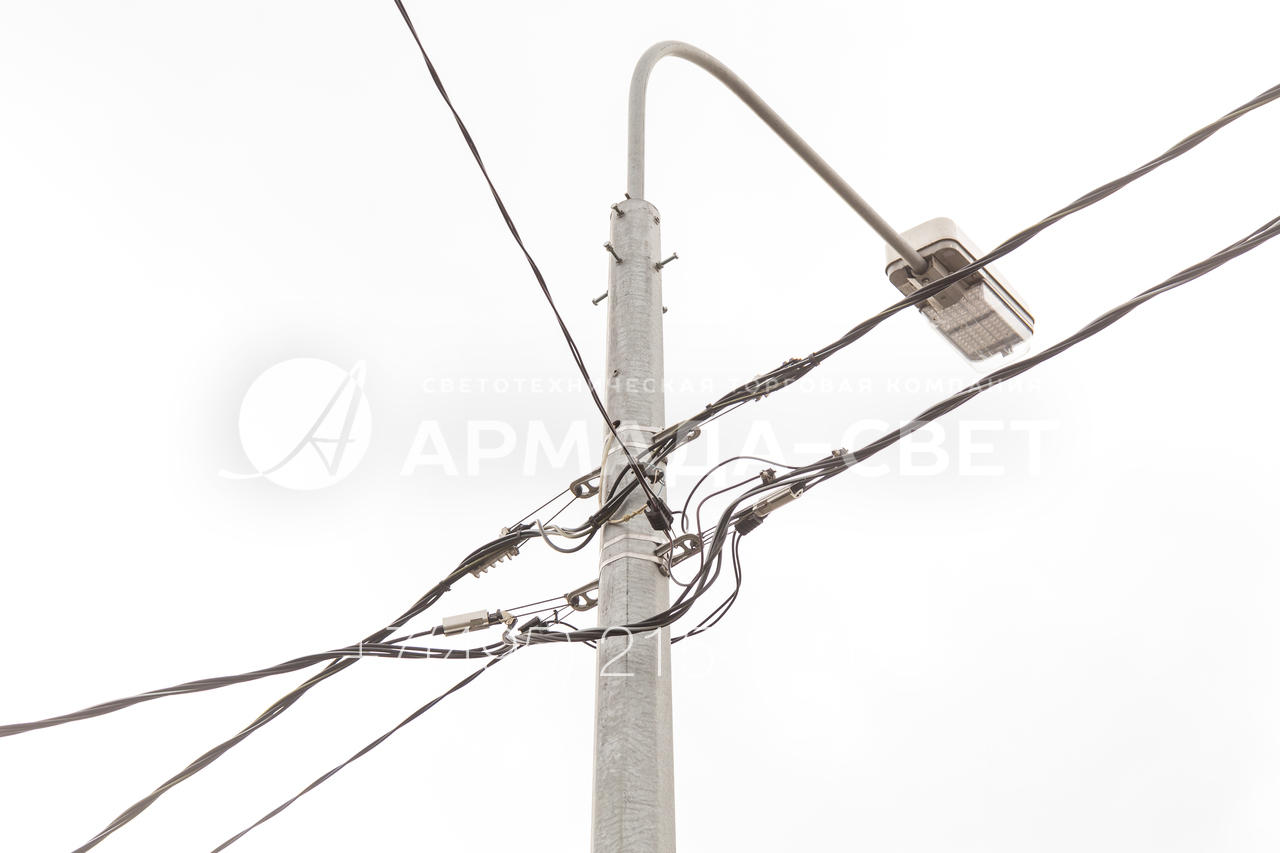

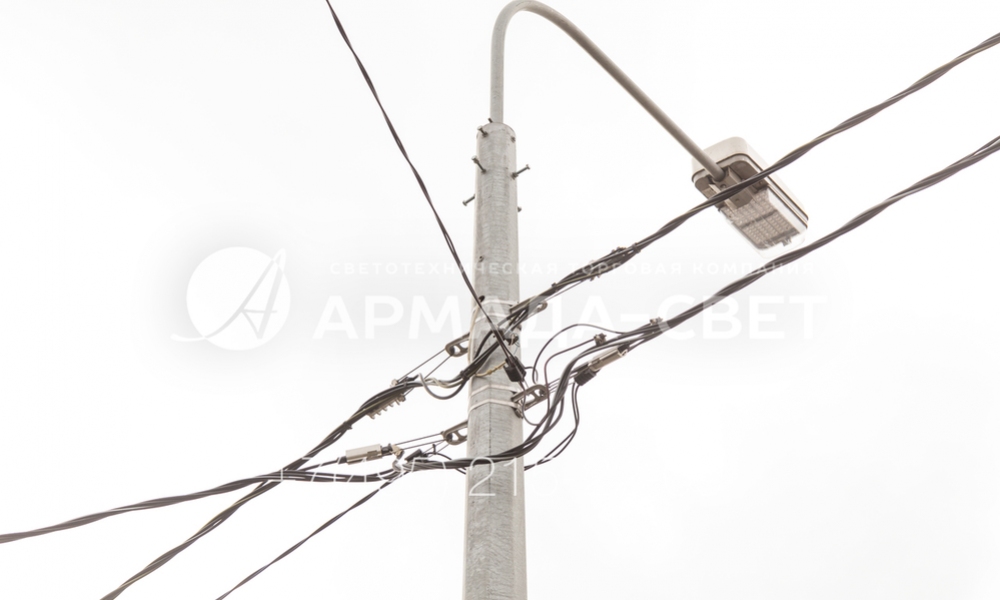

8) На фотографии представлена граненая коническая силовая опора с кронштейном под один консольный светильник на оголовке. В этом варианте провода к стволу подводятся воздушным способом. Такой вариант имеет множество преимуществ, но и несколько минусов. Например, ухудшение внешнего вида освещаемой улицы.

9) Опоры разновидности ОГК делаются из листового металлического проката. Поэтому конструкция имеет небольшой вес. Несущая способность в пределах 1,3 тонны достигается за счет особой формы конструкции. Легкие, но прочные осветительные опоры легко транспортировать на грузовиках и устанавливать на месте без использования мощных кранов.

10) Углеродистая сталь для опор ОГК подбирается индивидуально в зависимости от планируемых условий эксплуатации. Для нормальных климатических зон берется материал, указанный в технической документации. Для местности с низкой среднегодовой температурой воздуха используется менее хрупкая сталь.
