ОГС-1.8-10 Опоры граненые силовые

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГС-1.8-10
Верхний диаметр (мм): 320
Вес (кг): 633
Высота (м): 10
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 550
Назначение опоры: Силовая
Нижний диаметр (мм): 460
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 650
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 184 520 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Силовая фланцевая опора ОГС-1.8-10 предназначена для установки светотехники на необходимую высоту и создания с ее помощью необходимого уровня освещенности на автодорогах, транспортных магистралях, в районах жилой многоэтажной застройки, на промышленных территориях и спортивных объектах. Опорные столбы данного типа также используются для прокладки силовых кабелей по воздуху, размещения рекламных конструкций и дорожных указателей. Участвующие в создании освещения светильники размещаются в верхней части столба на многорожковых кронштейнах.

Для изготовления опор ОГС-1.8-10 применяется стальной металлопрокат. Изделию придаются внешние грани, выступающие в качестве дополнительных ребер жесткости. Конструкция отличается высокой устойчивостью и способностью противостоять значительным нагрузкам, что делает ее востребованной для установки в районах с неблагоприятными климатическими условиями. Изделие защищено от коррозии горячим цинкованием, что также позволяет увеличить срок его эксплуатации до 30 лет.

Монтируется опорная конструкция на бетонный фундамент с установленным внутри закладным элементом посредством фланцевого соединения.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГС-1.8-10	184 520 ₽	320	460	650	550	633	10

Галерея

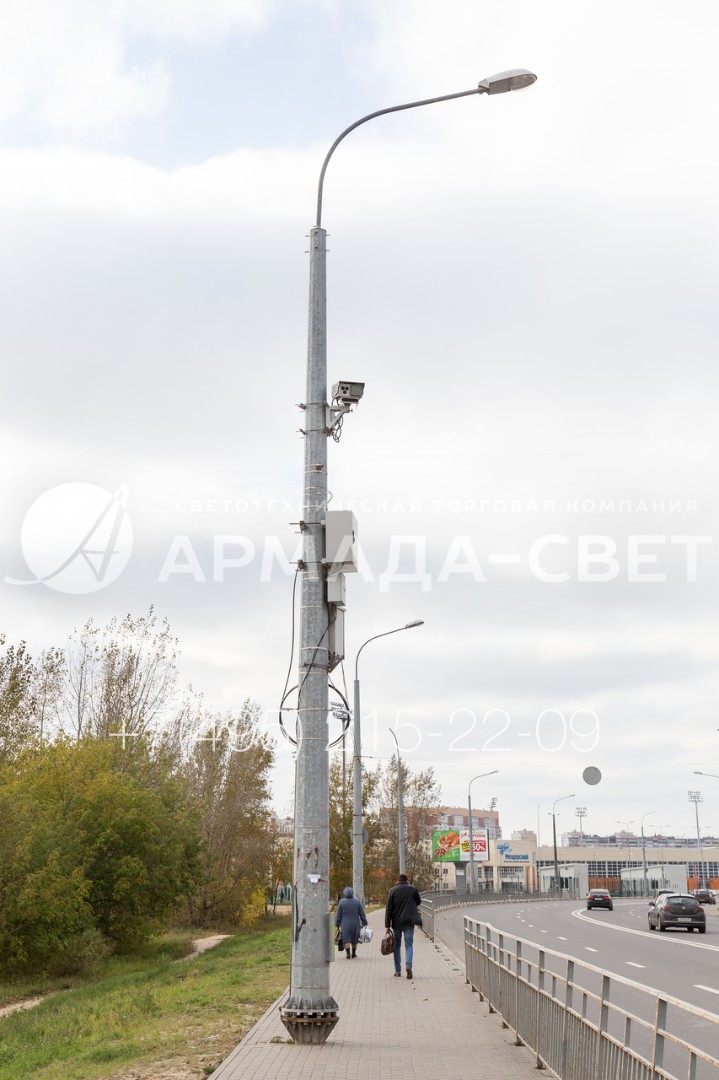

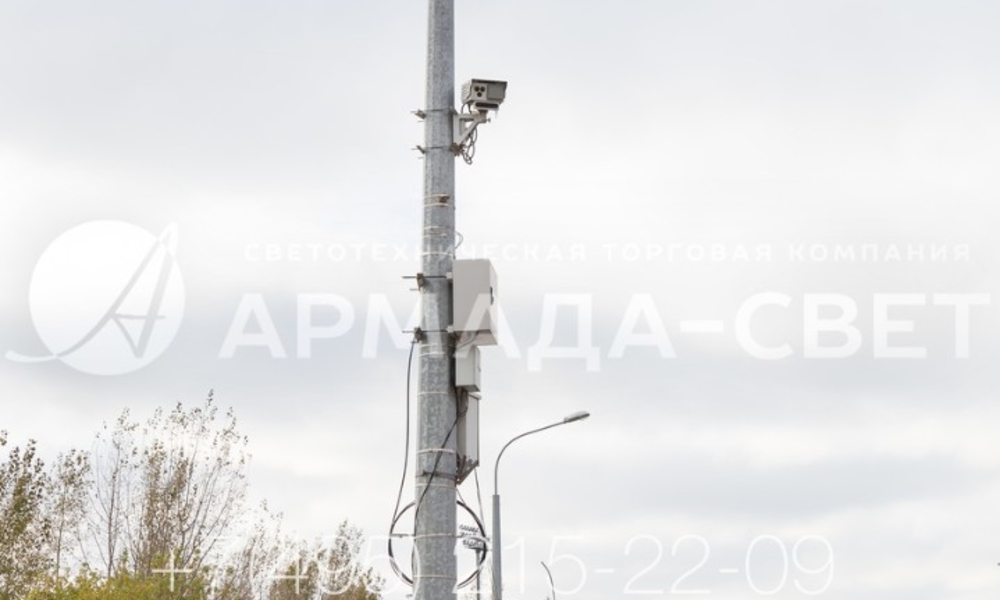

1) На фото продемонстрирована повышенная несущая способность опор из листовой стали с граненым стволом. У этой модели максимальная несущая способность составляет 1800 кг. Поэтому на оголовок установлен мощный газоразрядный светильник, ниже закреплена видеокамера для наблюдения за дорогой и коммутационные устройства в специальных шкафах.

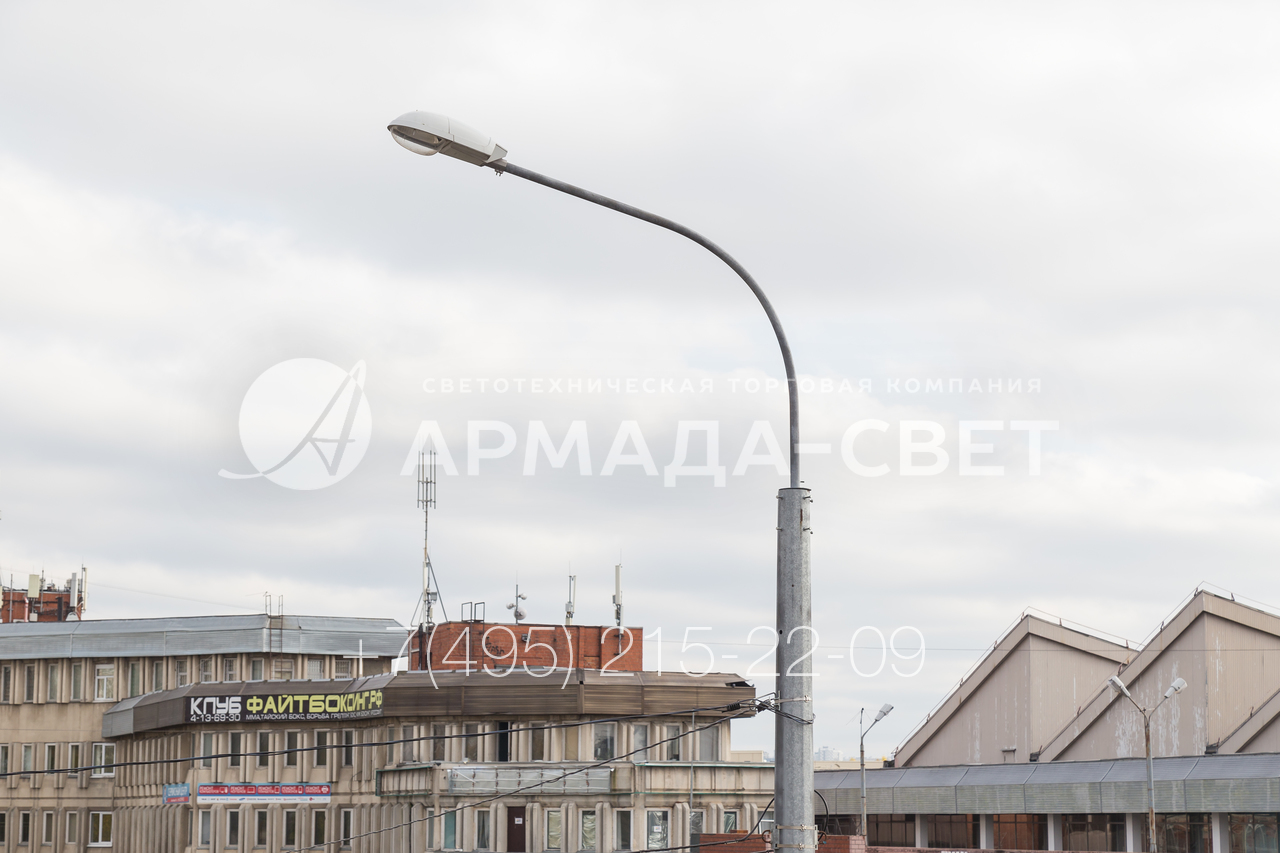

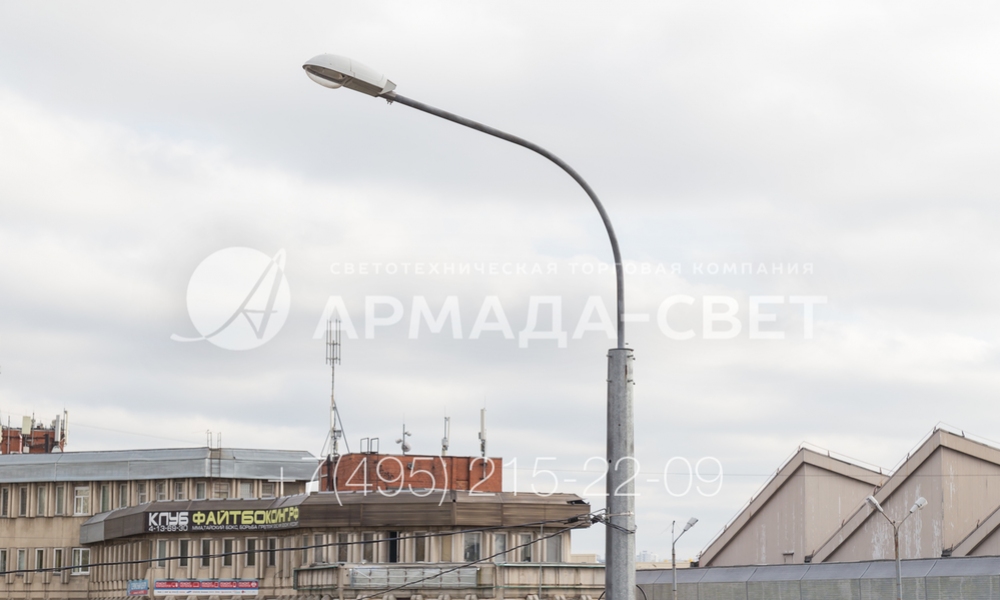

2) Так как опоры типа ОГК используются под открытым небом и, часто в сложных климатических условиях, их надежно защищают от коррозии. Вместо обычной краски, которой покрывают низкие декоративные опоры, углеродистая сталь этих конструкций цинкуется. Слой цинка имеет повышенную прочность, на нем не появляются дефекты из-за контакта с твердыми предметами.

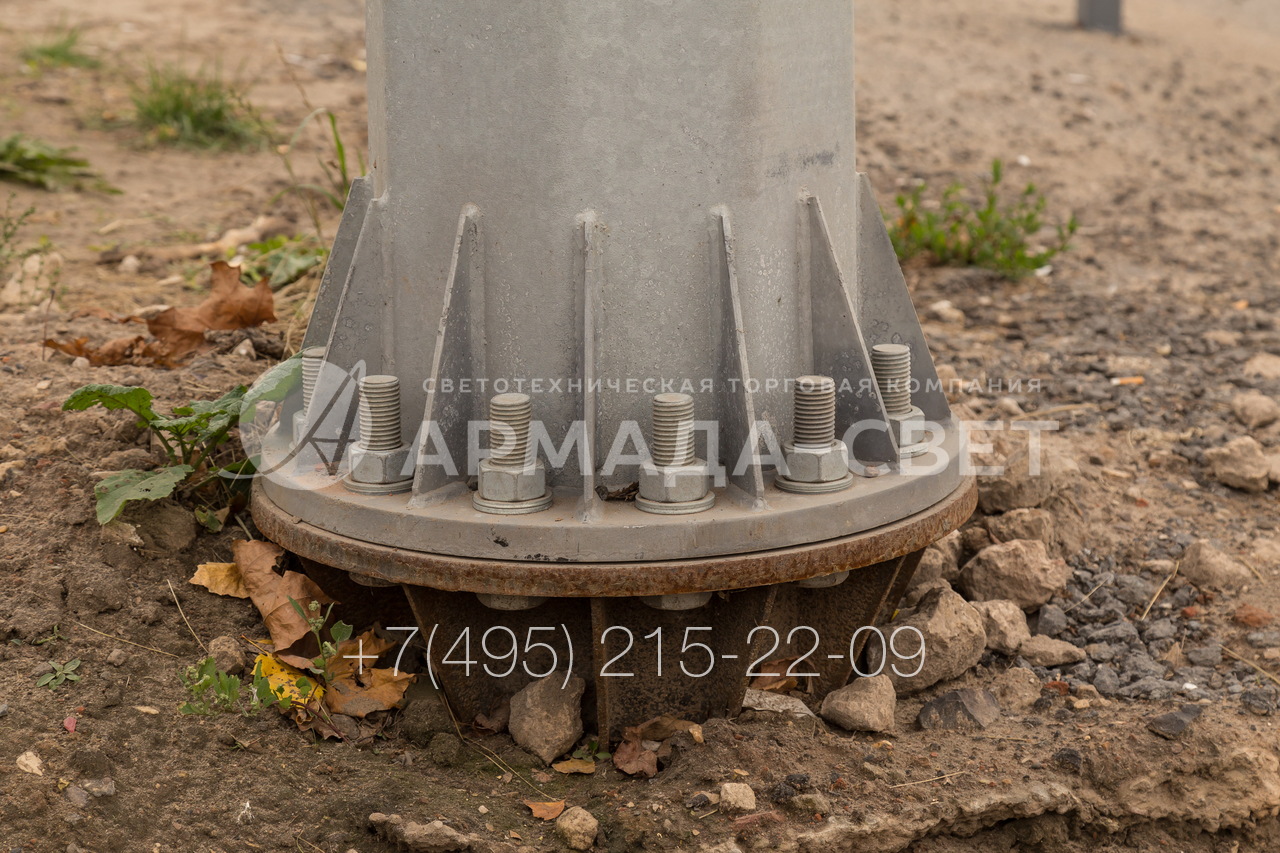

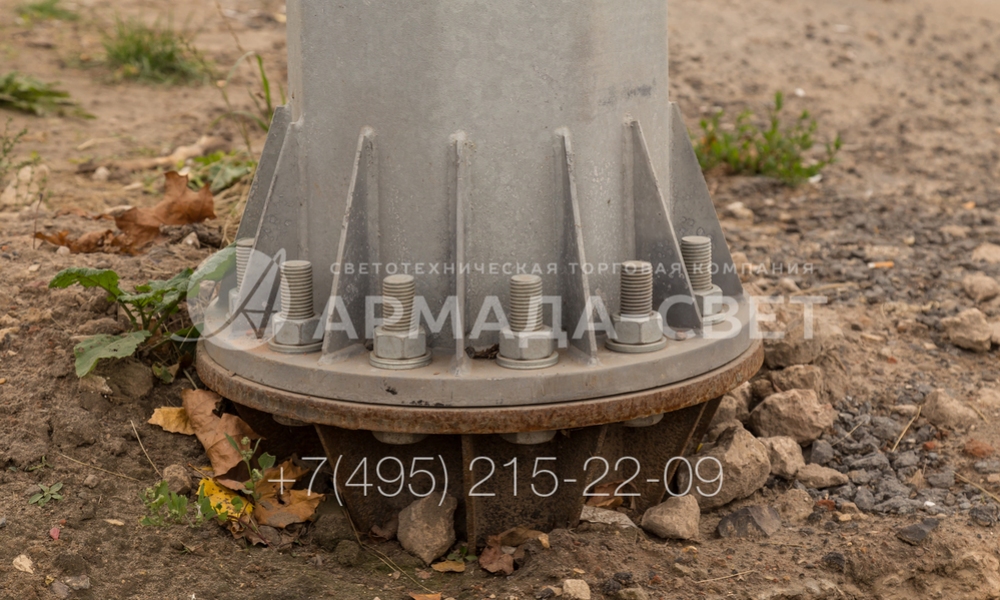

3) Установка опор граненых конических в большинстве случаев производится на фланец. В грунте видна верхняя часть трубчатой закладной детали фундамента. Она имеет ответную монтажную площадку круглой формы с укрепляющими косынками. Крепление производится с помощью болтов и гаек. При необходимости можно заказать прямостоечные опоры.

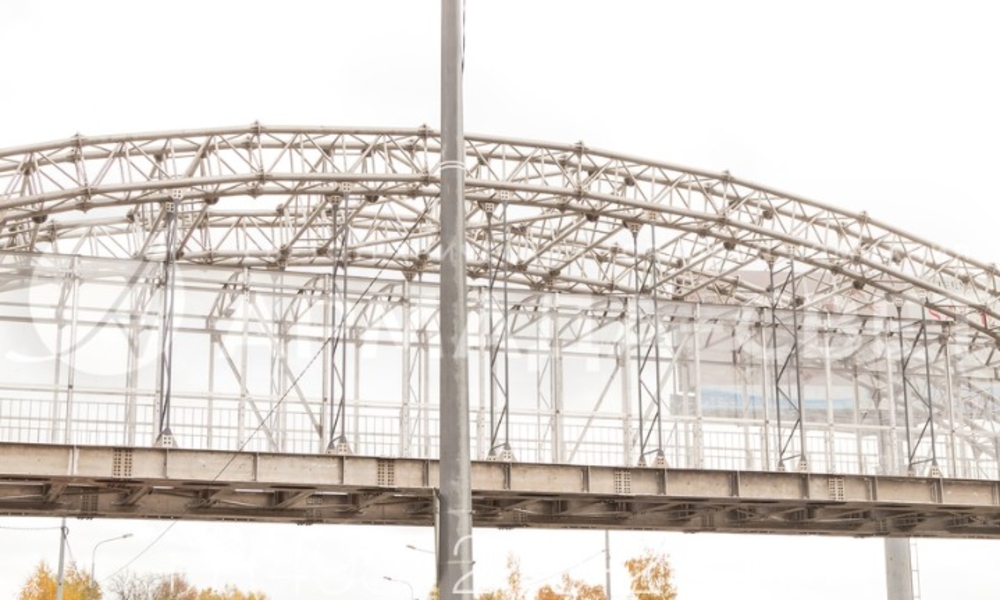

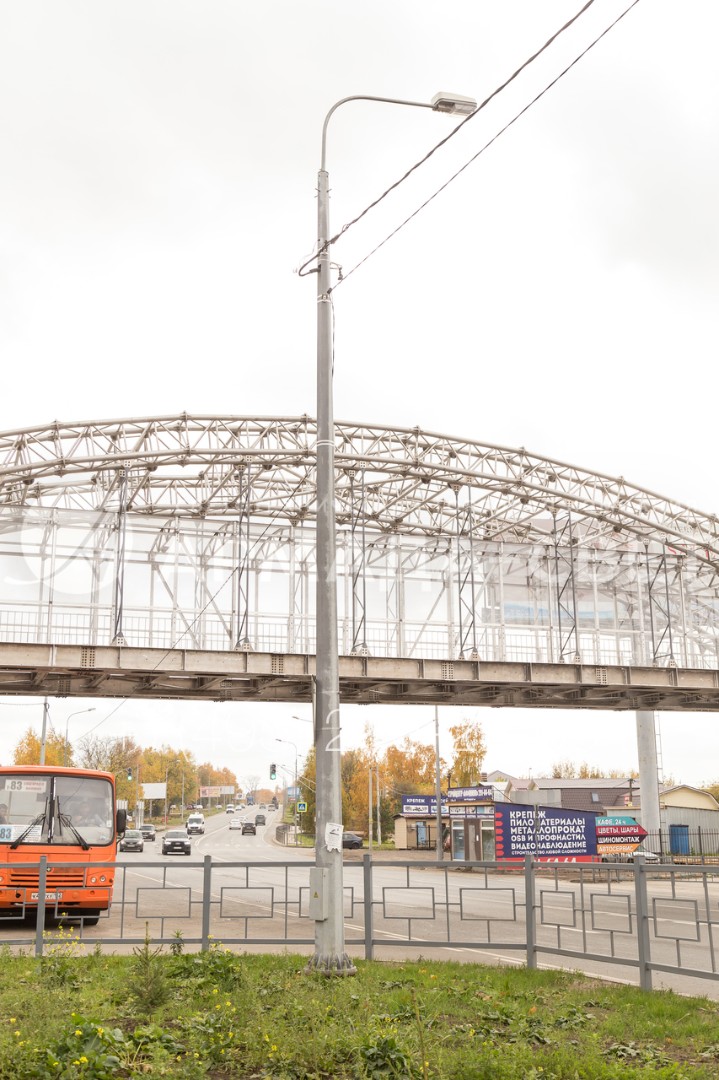

4) На фото изображена фланцевая опора с граненым коническим стволом. Питающие кабели для работы светильника на оголовке подключены по воздуху и подвешены на арматуре в верхней части. Такой вариант существенно упрощает процесс монтажа. Простая технология способствует уменьшению времени и стоимости строительных работ.
