ОГС-3.0-10 Опоры граненые силовые

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГС-3.0-10
Верхний диаметр (мм): 375
Вес (кг): 781
Высота (м): 10
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 550
Назначение опоры: Силовая
Нижний диаметр (мм): 460
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 650
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 227 662 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Опорный столб ОГС-3.0-10 – высотная металлоконструкция, на вершине которой располагаются многорожковые кронштейны со светотехникой, используемой в организации внешней подсветки на различных объектах и территориях: жилых кварталах, спортивных объектах, автодорогах и транспортных развязках, а также промышленных территориях. Фонарные столбы такого типа применяются для воздушной прокладки СИП. Способность выдерживать дополнительные нагрузки позволяет размещать на них рекламные щиты и информационные указатели.

Изготовление фланцевых опор ОГС-3.0-10 выполняется из стального металлопроката, которому путем гибки на спецоборудовании придаются внешние грани. Изделие рассчитано на значительные внешние нагрузки, что делает его востребованным для установки в регионах с сильными ветрами и неблагоприятным климатом. Для защиты изделия от коррозии и воздействия внешних факторов среды поверхность опор обрабатывается горячим цинкованием. Образуемый внешний слой создает покрытие, предотвращающее разрушительное действие ржавчины и увеличивающее срок службы опоры до 30 лет.

Монтаж столбов выполняется на бетонный фундамент с ЗДФ.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГС-3.0-10	227 662 ₽	375	460	650	550	781	10

Галерея

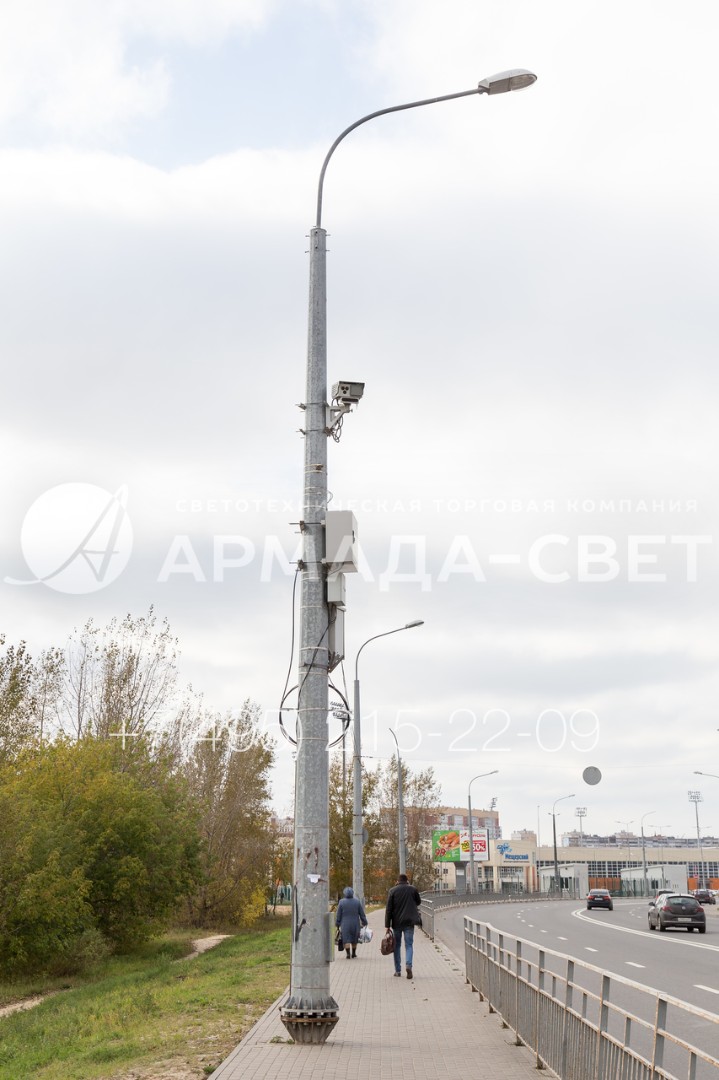

1) Опоры осветительные с граненым стволом из листовой стали могут использоваться для установки разных электронных и электрических устройств на улицах города. На этой опоре установлены камера, светильник, коммутационные устройства и дорожный знак. Поэтому можно уменьшить число опор на улицах города и затраты на строительство.

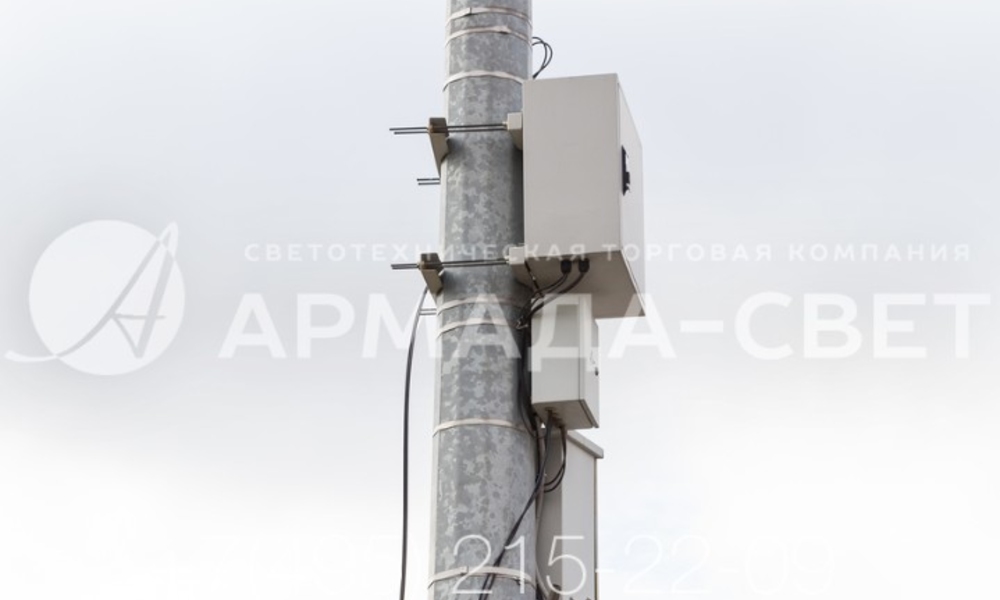

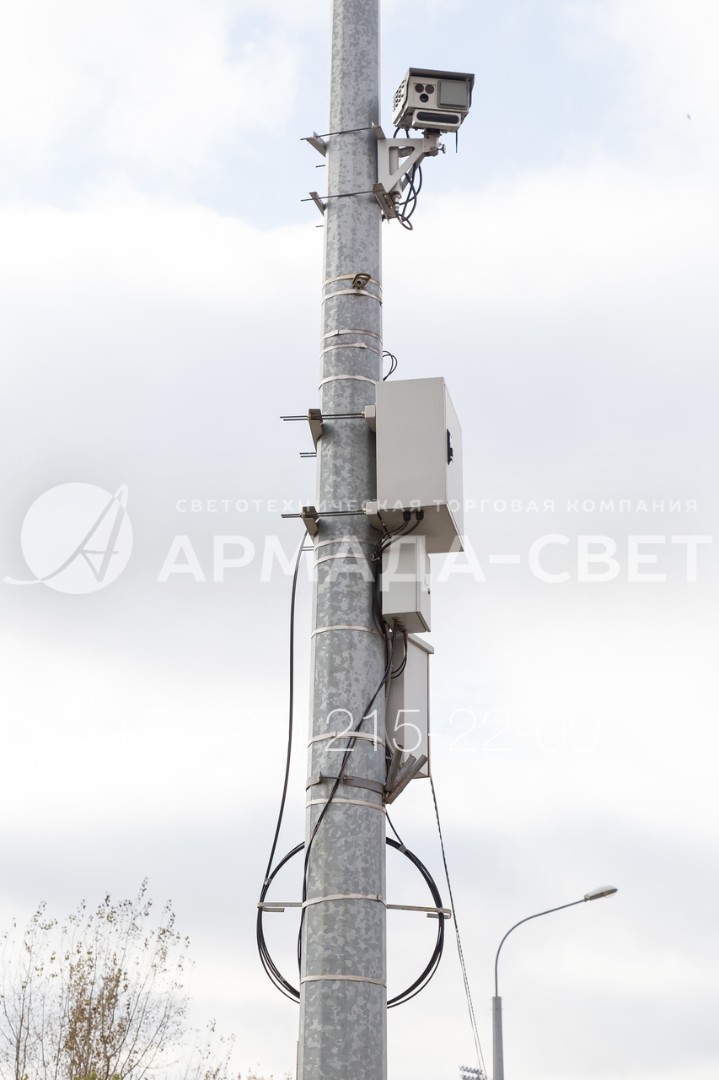

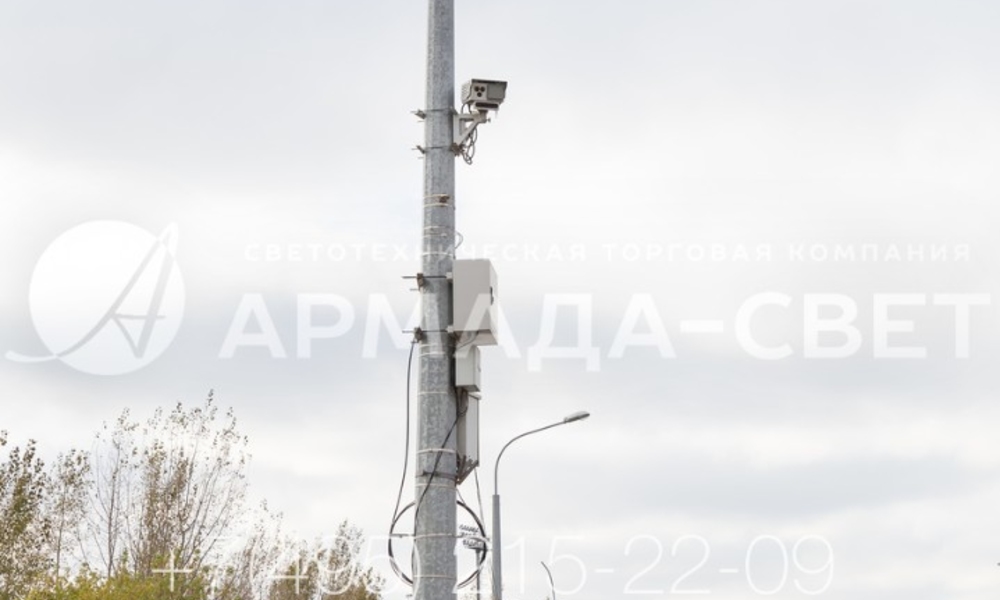

2) На этой фотографии хорошо видны монтажные кронштейны, с помощью которых на стволе крепится необходимое оборудование. Обратите внимание, что кронштейны устанавливаются на стволе без сверления отверстий в углеродистой стали. Следовательно, необязательно заказывать у производителя специализированные опоры для подобных задач.

3) Для производства опор, изображенных на фотографии, доставленная на завод листовая сталь режется с помощью плазменного станка. Управление процессом резки производится компьютером с помощью программного обеспечения. Это дает возможность получить точные по размерам детали с минимальными припусками и уменьшить себестоимость производства.

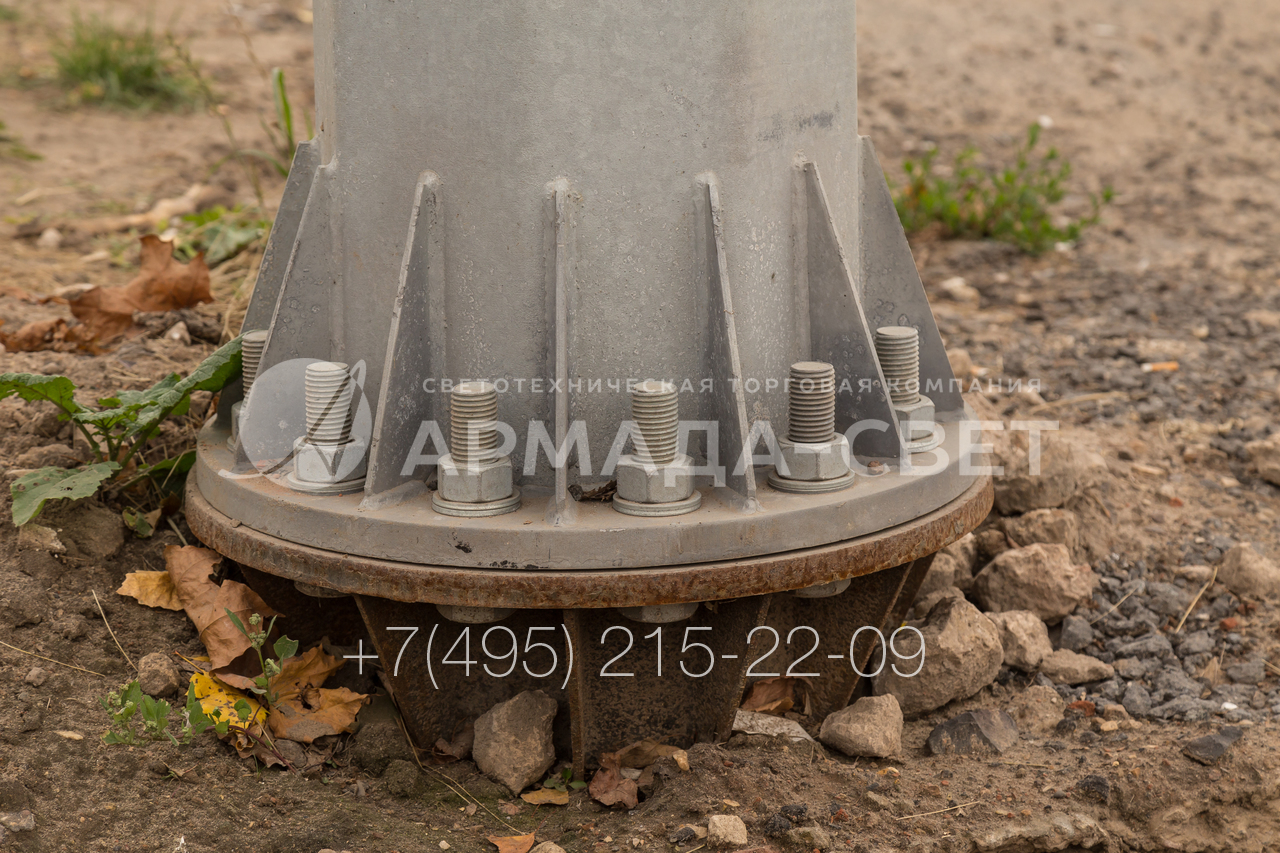

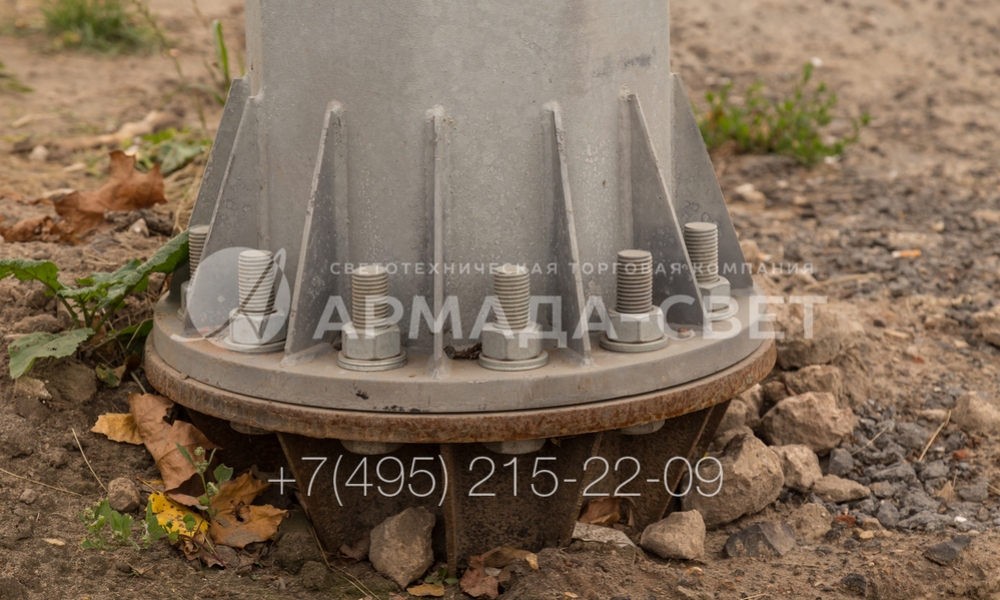

4) На этой фотографии крупным планом изображен фланцевый монтажный узел осветительной опоры. Обратите внимание, что крепление производится с помощью болтов и гаек. Используется специальный крепеж повышенной прочности. Плюс такого варианта перед прямостоечным – возможность открутить гайки и выполнить демонтаж без резки металла.

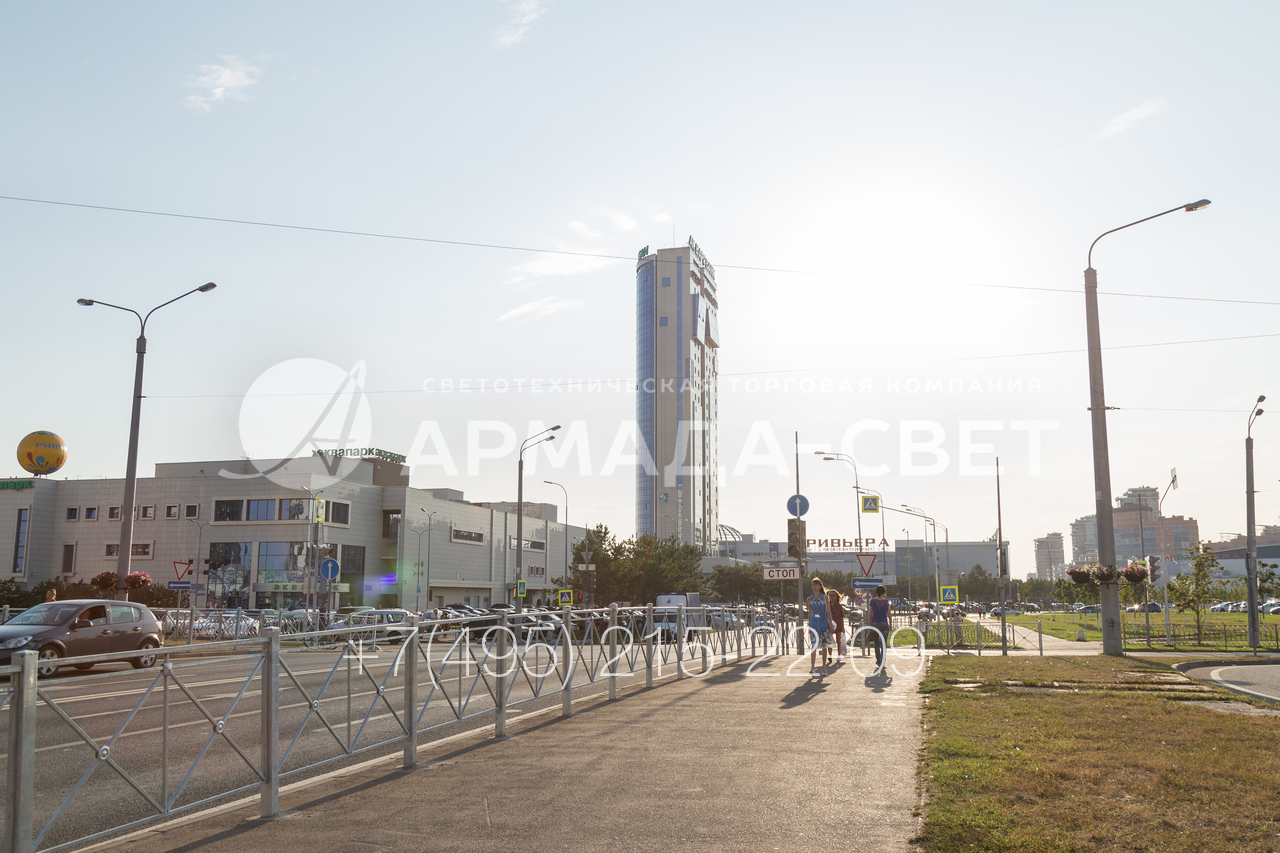

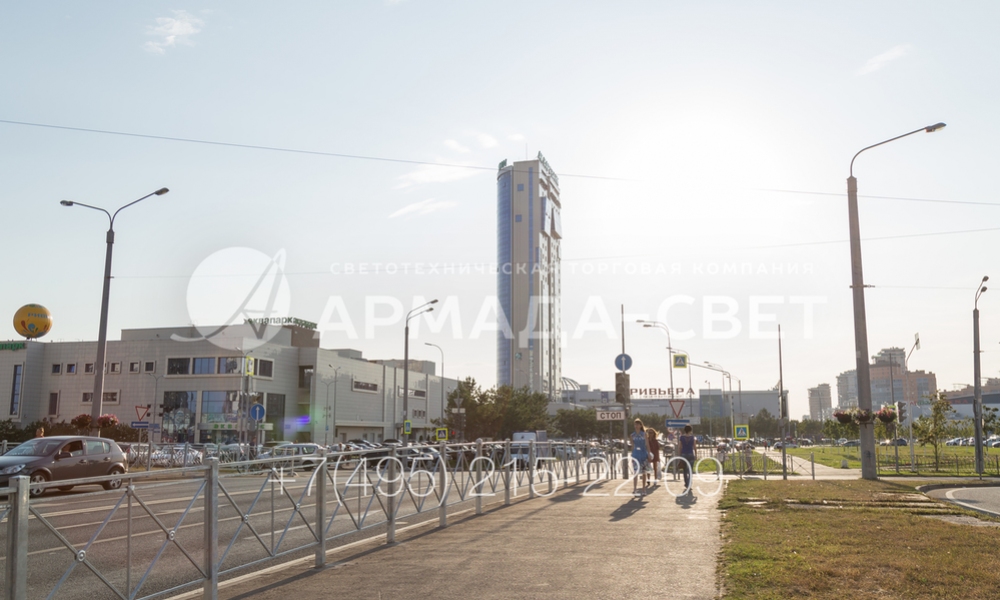

5) На фото изображены осветительные опоры с граненым стволом, которые используются для освещения улицы обычного города. Обратите внимание, что несмотря на свой утилитарный индустриальный дизайн они отлично вписываются в окружающую инфраструктуру. На стволах закреплены стальные растяжки для крепления баннеров и знаков.

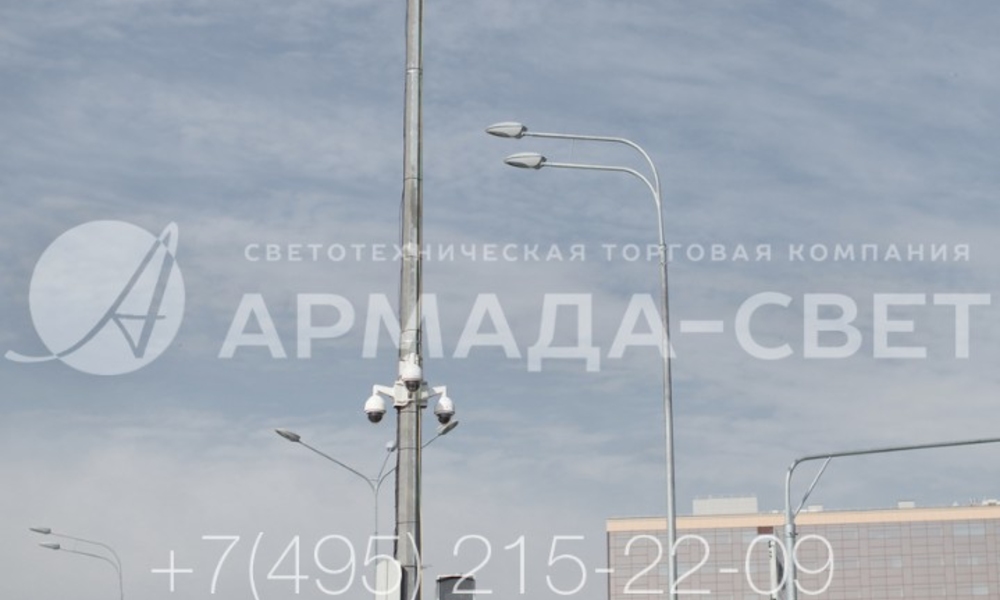

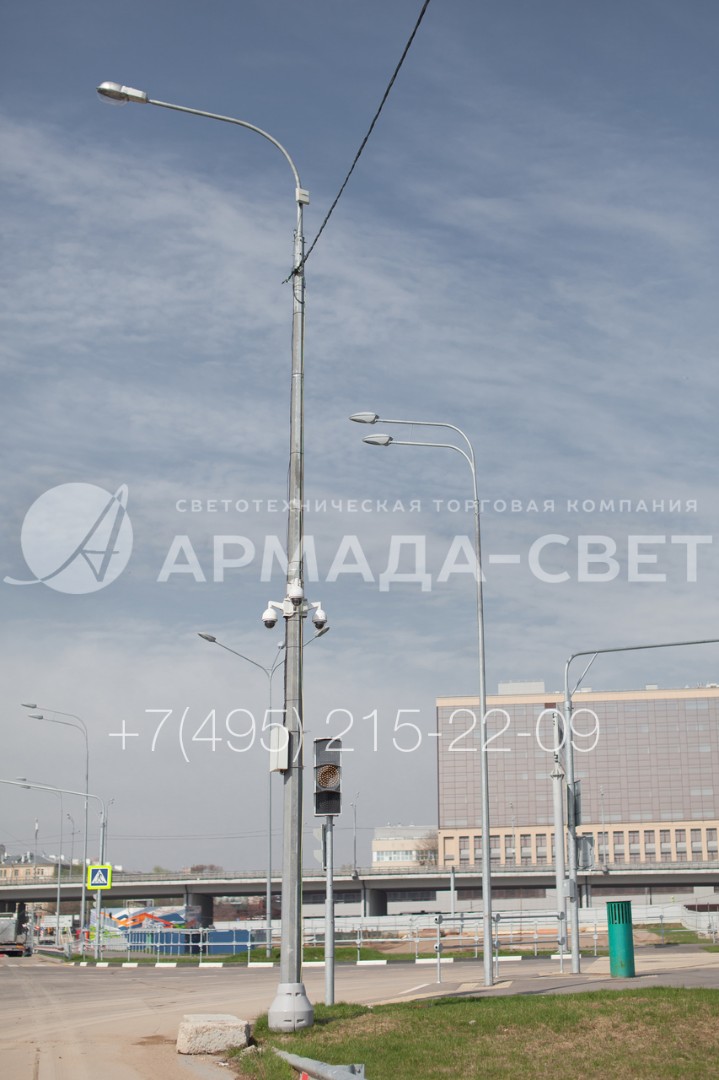

6) На опоре типа ОГК закреплены камеры видеонаблюдения с подвижным объективом. Несущая способность в 3 тонны позволяет устанавливать мощные и тяжелые устройства, а также подвешивать воздушные силовые линии. Ниже камер установлен шкаф с коммутационным оборудованием. Фланец внизу задекорирован тумбой.

7) Опора уличного освещения ОГК сделана из листовой стали. Материал в рулонах поставляется на производство и гнется так, чтобы получилась коническая конструкция с поперечным сечением в форме многогранника. Производитель отказался от использования трубного проката, чтобы уменьшить вес изделий.

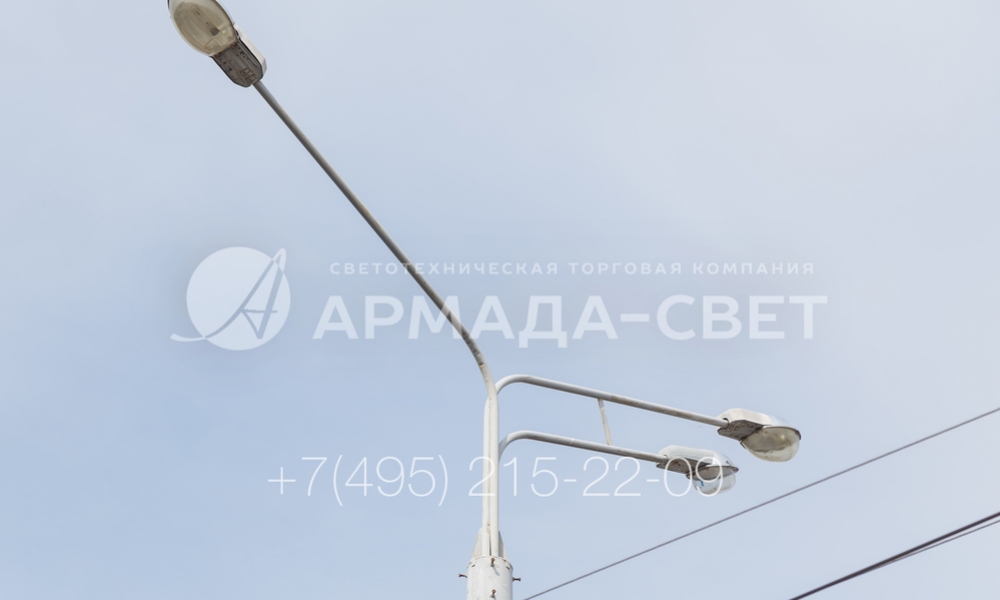

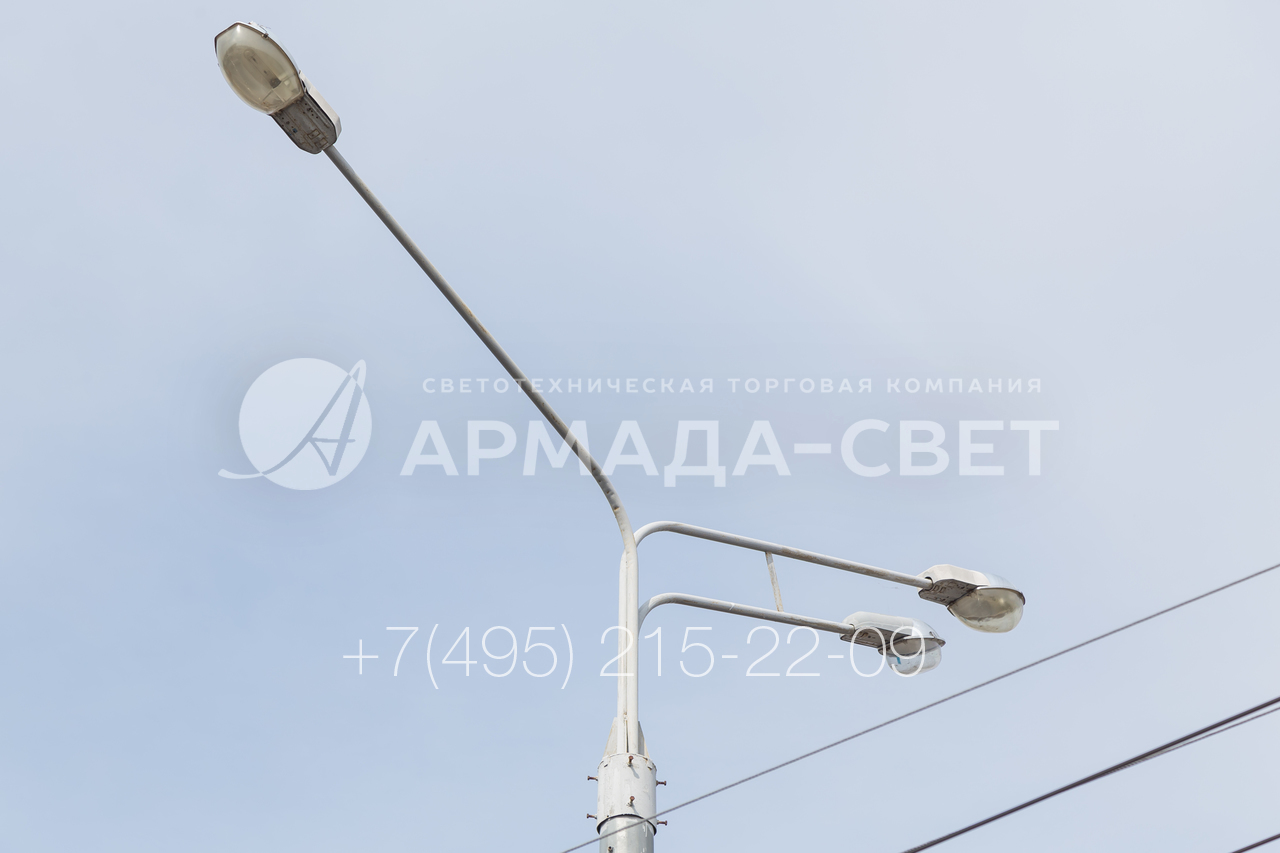

8) На фото изображен трехрожковый кронштейн под консольные светильники. В этой модификации он установлен на опоре и закреплен с помощью обечайки. С одной стороны кронштейна установлено два световых прибора один над другим. Сделано это для того, чтобы ярко осветить определенный участок местности.
