ОГСф Опоры граненые силовые фланцевые

Версия для печати

Область применения: для установки приборов наружного освещения с воздушным подводом питающего кабеля

Назначение опоры: Силовая
Высота (м): 8-10
Тип опоры: СФГ
Вес (кг): 138-541
Форма ствола опоры: Граненая
Верхний диаметр (мм): 90-180
Способ установки: Фланцевая
Материал: Лиcтoвoй пpoкaт
Нижний диаметр (мм): 207-445
Подвод кабеля: Воздушный
Количество крепежных отверстий: 8-12
Размер фланца (мм): 395-670
Артикул производителя: ОГСф

В наличии

Цена: от 40 227 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

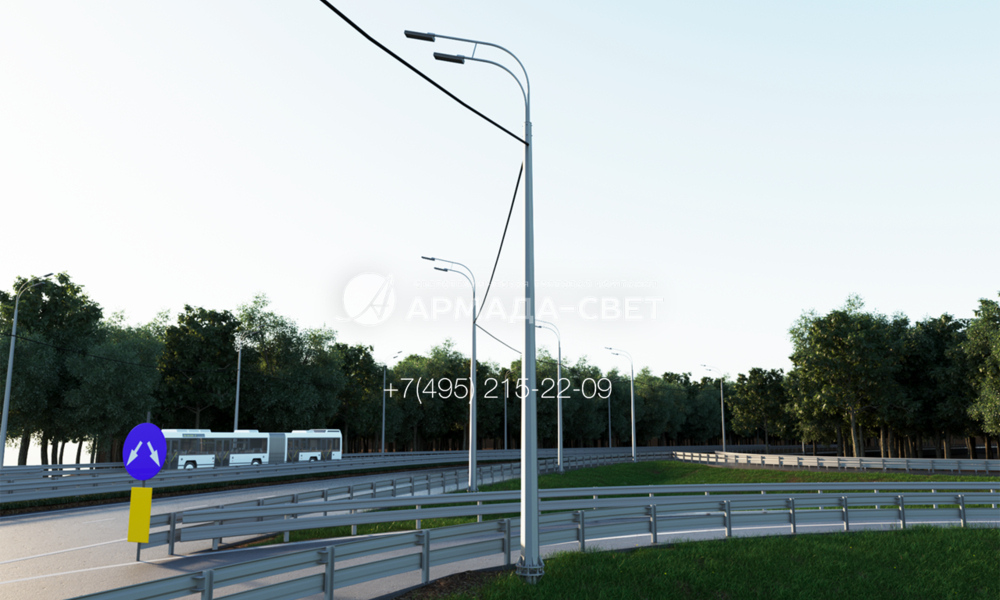

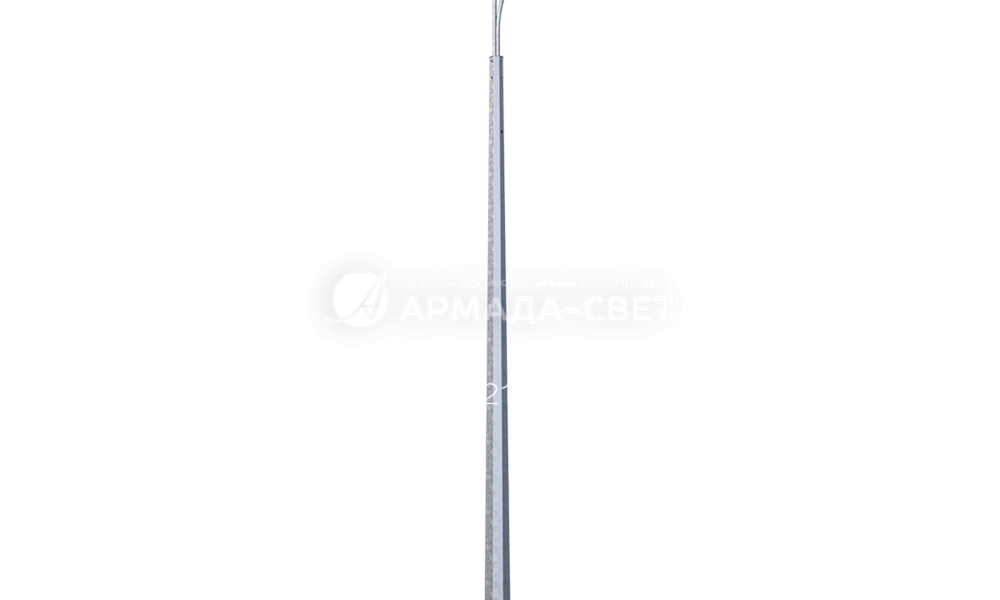

ОГСф - опоры граненые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля. Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.

Назначение

Силовые трубчатые опоры предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами предназначенными для подземного подвода кабеля (несиловыми).

Конструкция опоры

Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.

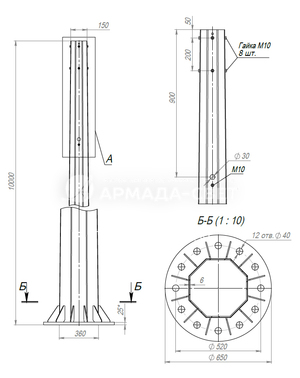

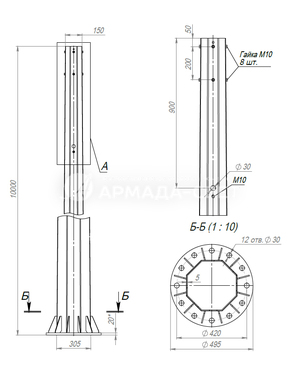

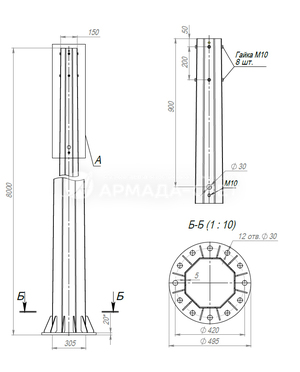

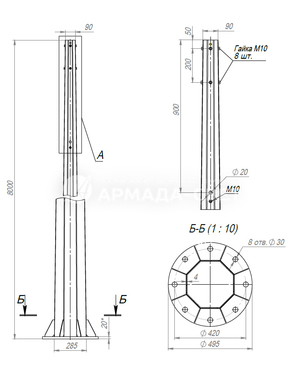

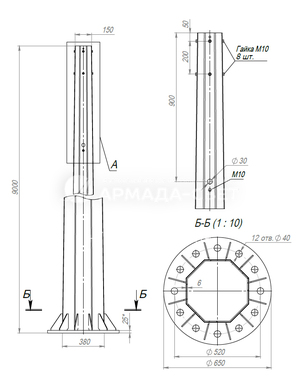

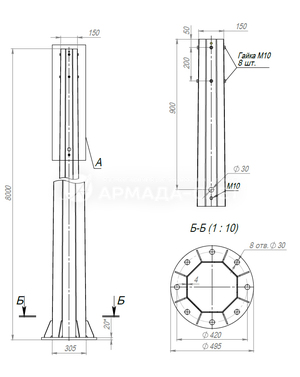

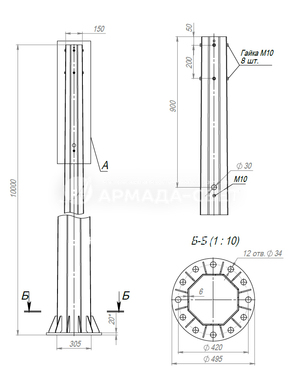

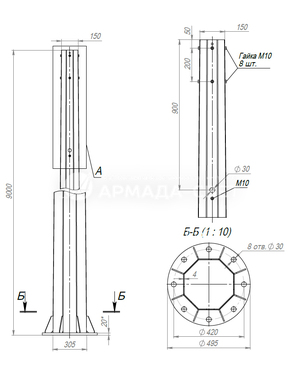

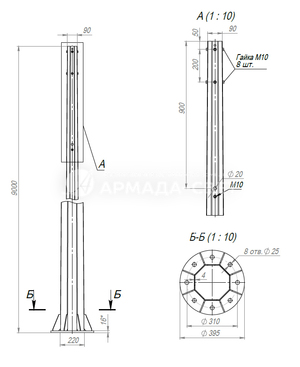

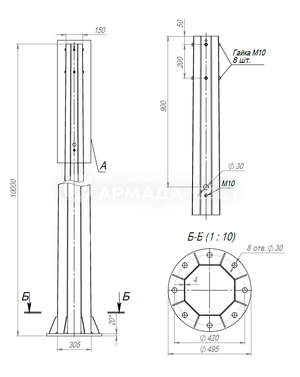

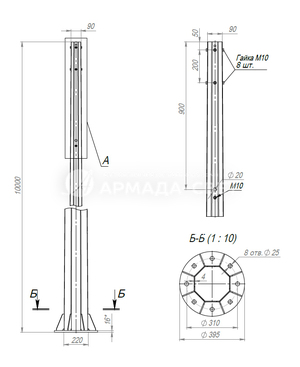

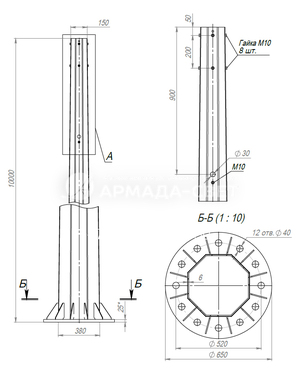

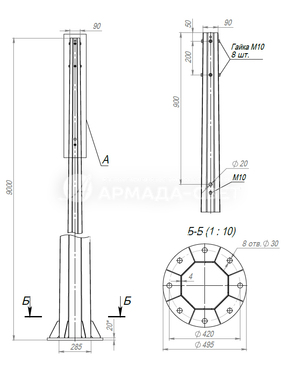

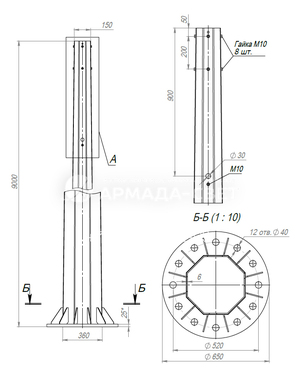

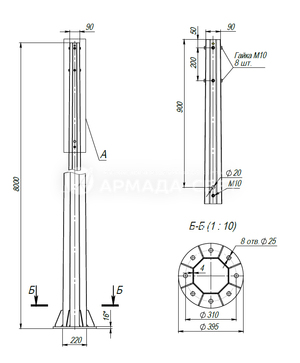

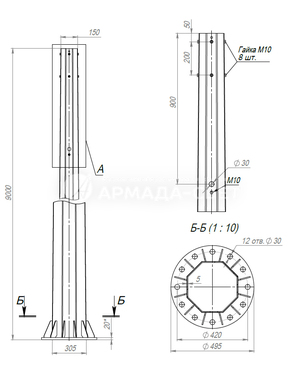

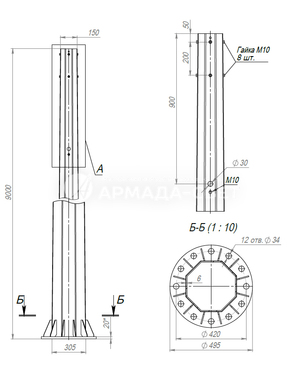

Габаритные размеры

Таблица модификаций опоры ОГСф

Тип	Цена	P, кгс	Н, м	Н1, м	D1, мм	D2, мм	А/B, мм	d,мм	n, шт	Посадочное место кронштейна	Масса, кг
ОГСф-0,4-8	42 268 ₽	400	8	7	207	90	395/310	28	8	К110	145
ОГСф-0,4-9	46 932 ₽	400	9	8	215	90	395/310	28	8	К110	161
ОГСф-0,4-10	51 887 ₽	400	10	9	230	90	395/310	28	8	К110	178
ОГСф-0,7-8	62 964 ₽	700	8	7	305	150	495/420	30	8	К165	216
ОГСф-0,7-8(90)	53 053 ₽	700	8	7	305	150	495/420	30	8	К165	182
ОГСф-0,7-9	69 960 ₽	700	9	8	305	150	495/420	30	8	К165	240
ОГСф-0,7-9(90)	58 883 ₽	700	9	8	305	150	495/420	30	8	К165	202
ОГСф-0,7-10	77 248 ₽	700	10	9	305	150	495/420	30	8	К165	265
ОГСф-1,0-8	76 956 ₽	1000	8	8	305	150	550/470	30	12	К165	264
ОГСф-1,0-9	85 701 ₽	1000	9	9	320	150	550/470	30	12	К165	294
ОГСф-1,0-10	94 738 ₽	1000	10	10	340	150	550/470	30	12	К165	325
ОГСф-1,3-8	90 657 ₽	1300	8	8	315	150	565/470	34	12	К165	311
ОГСф-1,3-9	101 151 ₽	1300	9	9	340	150	565/470	34	12	К165	347
ОГСф-1,3-10	111 645 ₽	1300	10	10	360	150	565/470	34	12	К165	383
ОГСф-1,8-9	120 973 ₽	1800	9	9	395	180	650/520	40	12	К195	415
ОГСф-1,8-10	132 924 ₽	1800	10	10	420	180	670/560	40	12	К195	456
ОГСф-2,0-9	124 471 ₽	2000	9	9	420	180	670/560	40	12	К195	427
ОГСф-2,0-10	137 005 ₽	2000	10	10	445	180	670/560	40	12	К195	470
