ОГСКС 1.0-10 Опоры граненые силовые контактной сети

фото

Версия для печати

Область применения: Строительство контактных сетей городского электротранспорта, а также функциональное освещение автомобильных дорог, развязок.

Артикул производителя: ОГСКС 1.0-10
Верхний диаметр (мм): 320
Вес (кг): 632-754
Высота (м): 10
Количество крепежных отверстий: 8
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 500
Нагрузка на опору (кг): от 0,7 до 2,3 т.
Назначение опоры: Контактной сети, Силовая
Нижний диаметр (мм): 392
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 620
Способ установки: Фланцевая
Тип опоры: СФГ
Форма ствола опоры: Граненая

В наличии

Цена: от 184 228 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Стальная опорная конструкция ОГСКС 1.0-10 представляет собой надежный, устойчивый столб с граненой поверхностью, монтаж которого позволяет решить вопросы организации освещения на автотрассах и магистралях различного типа, прокладки СИП и установки проводов контактной сети для полноценного функционирования электротранспорта.

Поверхность опорных столбов имеет грани, получаемые в процессе гибки стальных заготовок посредством специализированного оборудования. Наличие таких ребер жесткости увеличивает устойчивость изделия, что обеспечивает целесообразность его использования в зонах с неблагоприятным климатом, сильными ветрами и влажностью. Свободные края опоры соединяются посредством формирования продольного сварного шва. Защиту металла от коррозии и прочих негативных воздействий обеспечивает обработка горячим цинкованием. Такая же обработка предусмотрена для крепежных элементов, используемых для фиксации на вершине столба кронштейнов со светотехникой.

Размещение опор на месте установки выполняется на бетонное закладное основание. Процесс монтажа подразумевает фиксацию с ЗДФ посредством фланцевого соединения. По заказу опора может изготавливаться без фланца с прямой установкой в грунт.

Габаритные размеры опор

Основные параметры опор ОГСКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГСКС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГСКС 1.0-10 (2,0)	219 791 ₽	320	392	620	500	754	10
ОГСКС 1.0-10	184 228 ₽	320	392	620	500	632	10

Галерея

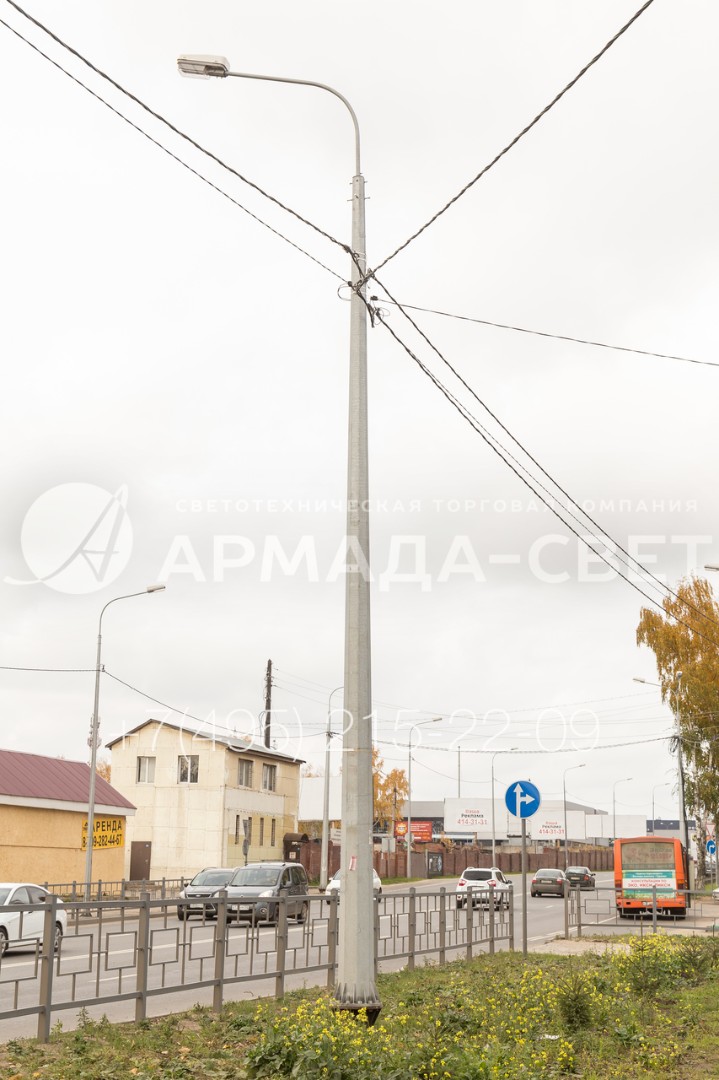

1) На фотографии видна опора контактной сети, к которой подведены воздушные силовые линии и гибкие тросы для крепления проводов для трамваев или троллейбусов. В верхней части имеется универсальный оголовок под хвостовик, в который ставлен радиальный кронштейн с уличным светильником с газоразрядной лампой.

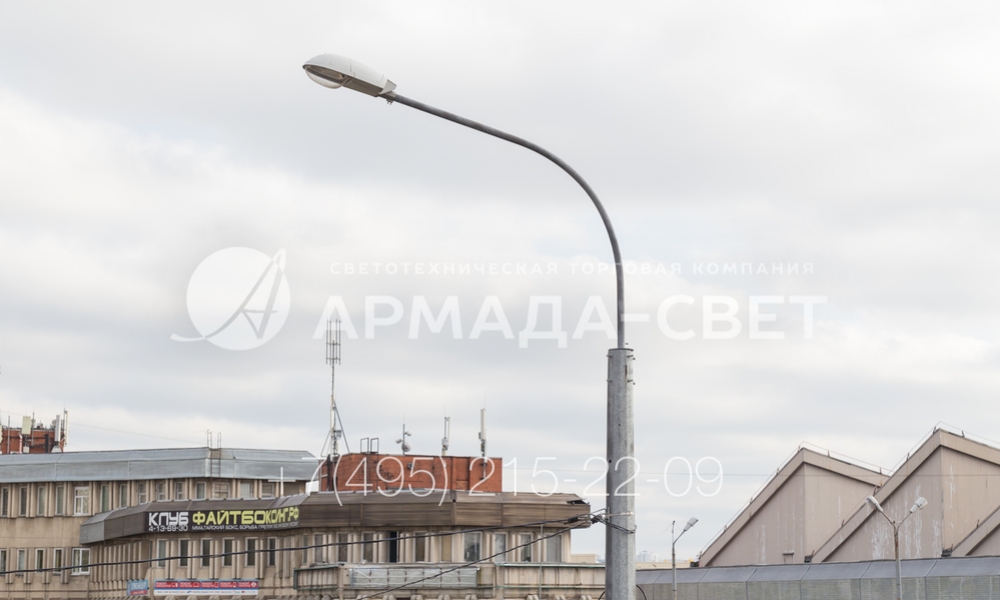

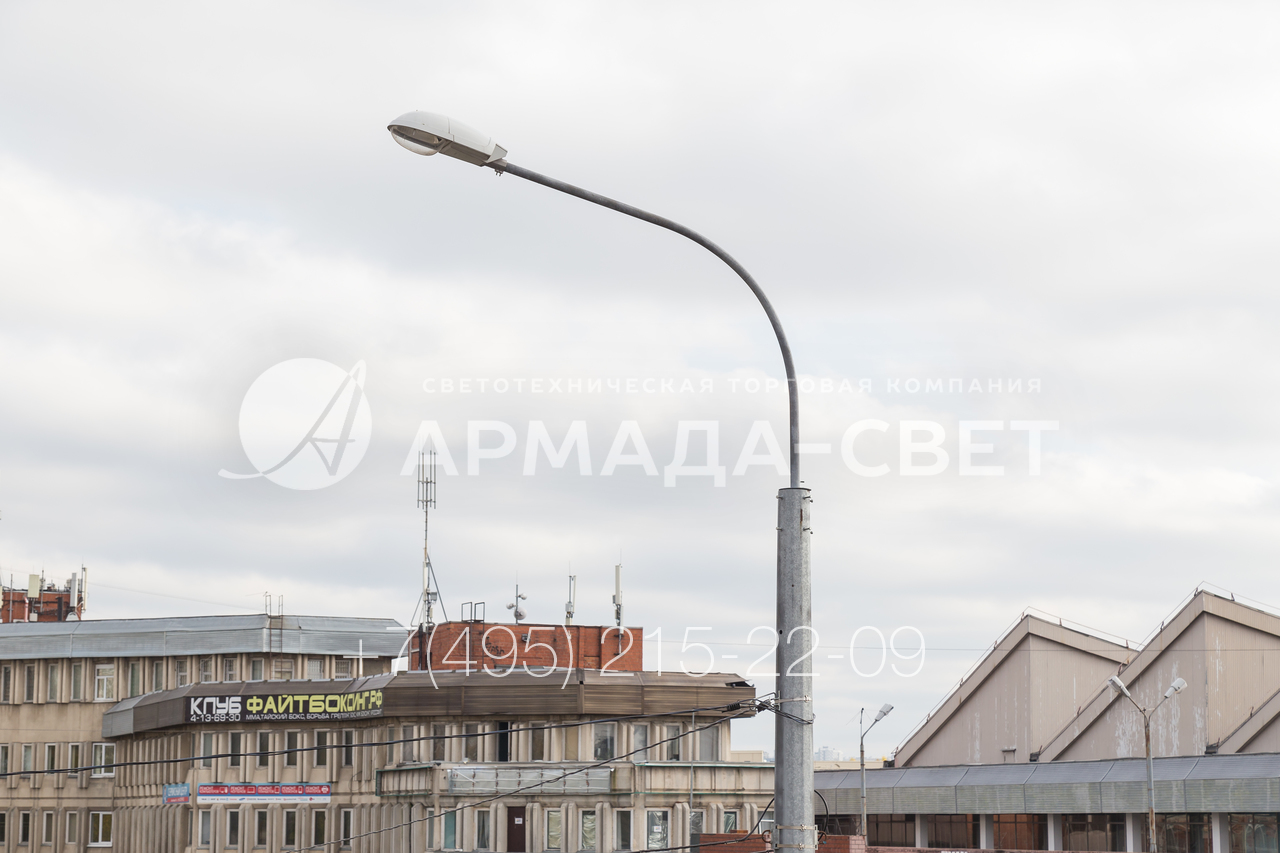

2) Опоры контактной сети отличаются от аналогов тем, что могут выдерживать большую нагрузку на верхнюю часть. Поэтому их используют даже в ситуациях, когда не нужно подвешивать провода для троллейбусов, но необходимо закрепить в воздухе множество других силовых линий. Также они подходят и для освещения прилегающего пространства.

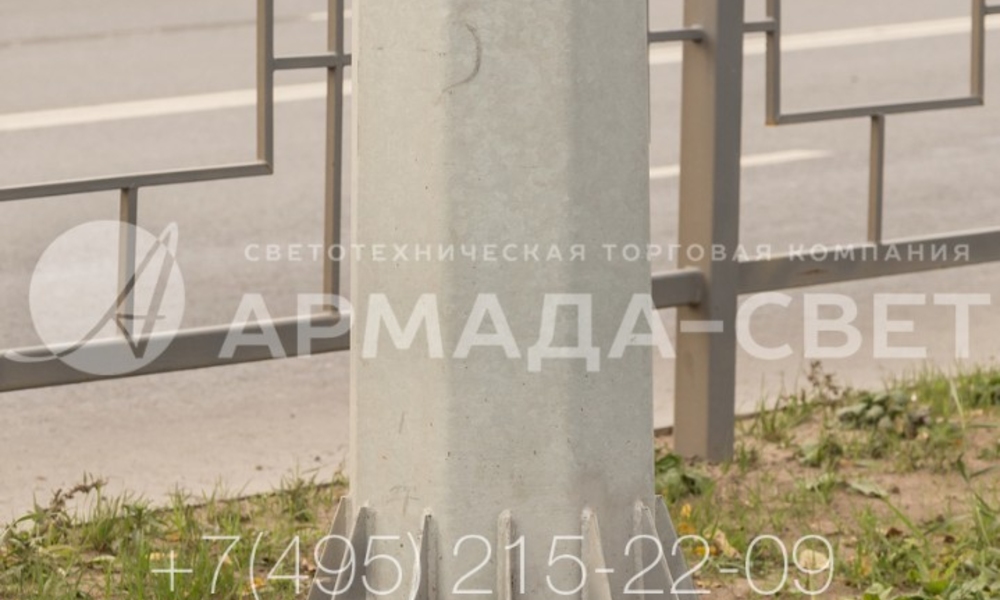

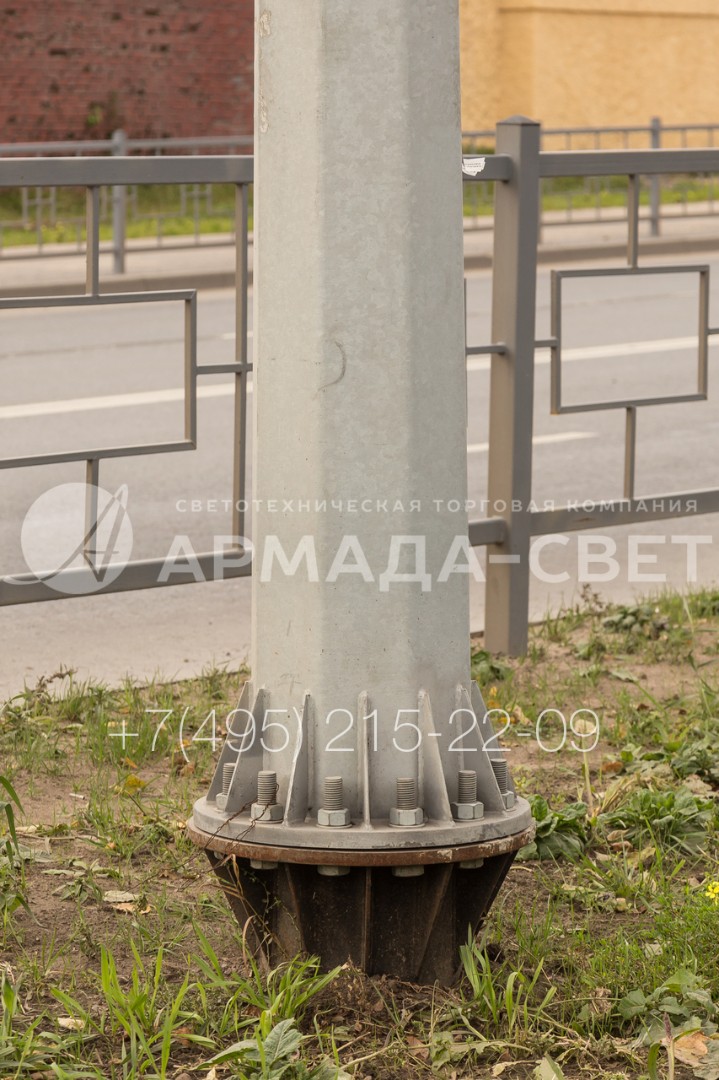

3) Установка опор контактной сети производится на фланец, узел установки изображен на этой фотографии. В нижней части имеется закладная деталь фундамента, к верхней площадке которой прикручивается подпятник опоры. Обратите внимание, что ЗДФ не цинкуется, но защищается от коррозии грунтовкой.
